מגבר תפעולי TL072 הסביר

ה- TL072 הוא מגבר תפעולי בעל ביצועים גבוהים הנודע בעיצוב ה- JFET-Put שלו, המשלב רעש נמוך ושיעורי שבה מהירים כדי לעמוד בדרישות של יישומים אלקטרוניים מודרניים.עם נוכחות מדהימה במערכות עיבוד שמע, מכשור ותקשורת, ה- TL072 הוא בחירה רב -תכליתית ואמינה עבורך.מאמר זה חופר בתכונות של TL072, מתצורת ה- PIN שלו ודגמי ה- CAD ועד ליישומים ושווי מקבילות רחבים.בין אם אתה מבצע אופטימיזציה של נאמנות שמע, ניהול דיוק במכשור או מחפש אלטרנטיבות חסכוניות, מדריך זה מספק את התובנות והפרטים הטכניים הנדרשים לרתום את מלוא הפוטנציאל של ה- TL072 בעיצובים שלך.

קָטָלוֹג

1. תצורת סיכה

2. מודל CAD

3. סקירה כללית של מגבר תפעול TL072

4 שימושים ב- TL072

5. שיטות למיטוב ניצול TL072

תצורת סיכה

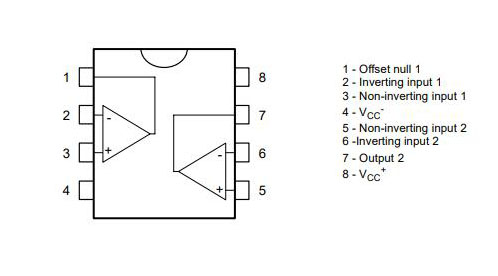

TL072 Pinout

מספר סיכה מספר	שֵׁם	תֵאוּר
1	1OUT	הפלט של ה- OP-AMP הראשון
2	1	קלט הפוך למתחם ה- OP הראשון
3	1in+	קלט שאינו הפוך עבור ה- OP-AMP הראשון
4	Vcc-	טָחוּן
5	2in+	קלט ללא הפוגה עבור ה- OP-AMP השני
6	2in-	הקלטה הפוכה עבור ה- OP-AMP השני
7	2OUT	הפלט של ה- OP-AMP השני
8	VCC+	מתח אספקה

מודל CAD

סֵמֶל

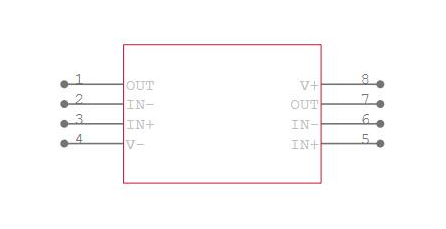

TL072 Symbol

עָקֵב

TL072 Footprint

מודל תלת מימד

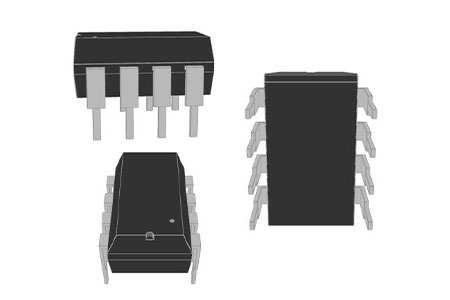

TL072 3D Model

סקירה כללית של מגבר תפעול TL072

ה TL072 מגבר תפעולי בולט באלקטרוניקה עבור עיצוב קלט JFET במהירות גבוהה, עם רעש נמוך, ומשלב מגבר אופים כפול בחבילה קומפקטית.ארכיטקטורה זו מבטיחה עיוות הרמוני מינימלי, מה שהופך אותה לאידיאלית ליישומי דיוק גבוה כמו הגברה מוקדמת של שמע.היכולת שלה לספק אותות ברורים ומדויקים הפכה אותו למצב מצרך בציוד שמע מקצועי, בו נאמנות ובהירות הם תכונות בסיסיות.

ה- TL072 מציע הטיה של קלט נמוך וזרמי קיזוז, ומציע יכולת הסתגלות על פני עיצובי מעגלים מגוונים, החל מהגברת האות לסינון.האמינות והגמישות שלה הופכים אותה לבחירה מועדפת עבורך המתמקדת בשימור שלמות האות ביישומים תובעניים.מחברי ה- OP הכפולים יעילים ברובם בהגדרות סטריאו ובמערכות שמע משולבות, ומיטביות מרחב תוך שיפור הפונקציונליות.עם התאמות של אספקת חשמל מדוקדקת, ניתן למזער את העיוות עוד יותר, תוך הדגמת הדיוק והגמישות שלו.

שימושים ב- TL072

מגבר התפעול TL072 ממלא תפקיד דומיננטי במגברי השמע, בעיקר בהשגת דיוק ומזעור העיוות לחוויית האזנה באיכות גבוהה.זה מבטיח פלט שמע עם רעש נמוך והפרעות מופחתות, ותורם לבהירות ונאמנות מוגברת.העדינות הטכנית הזו מספקת את הרצון שלך לחוויה עצומה.בנוסף, ה- TL072 מאפשר פרמטרי שמע כוונון עדין כמו נפח, בס וטרבל, ומציע קייטרינג פרופיל סאונד מותאם להעדפות אישיות.

היישומים של ה- TL072 נרחבים מעבר למערכות שמע בגלל יכולות השוואת המתח המגוונות שלו.הוא מוצא שימוש יעיל בוויסות מתח, מיזוג אותות וחישוב אנלוגי.במערכות בקרה ובמכשור, ה- TL072 בולט בגלל הדיוק וההסתגלות שלו.אתה יכול להעדיף אותו עבור ריבוי פונקציות מתמחות, כאשר אמינותו ממלאת תפקיד בהעדפה לרכיב זה.

שיטות למיטוב ניצול TL072

בעולם ההגבר לפני השמע, TL072 משמש מכשיר חזק להגדלת איכות הצליל תוך שהוא נותר ידידותי לתקציב.מגבר תפעולי זה מצטיין בביצועים העליונים שלו, ומספק שמע עם רעש נמוך להפליא ועיוות זניח ברגע שהקלט מקושר לפלט.בזכות עכבת הקלט הגבוהה שלה, הגדלת הערך של הנגד R4 יכולה להגביר את הביצועים על ידי הורדת רצפת הרעש והעיוות.מצד שני, הנגד R1 הוא המפתח לאיזון עכבה, טקטיקה מושחזת בדרך כלל בתצורות שמע מקצועיות כדי להבטיח העברת אות ברורה.

תשומת לב מכוונת לנגדי משוב שליליים R2 ו- R3 היא מרכזית;המשימה העיקרית שלהם כוללת אותות פלט וכוונון עדין.השגת שיווי המשקל המושלם בערכיהם היא אתגר מתוחכם: אם מוגדר גבוה מדי, הם יכולים להגביר רעש;אם נמוכים מדי, הם מחמירים את העיוות.לאיזון מורכב זה יש הקבלות בכלי נגינה מכוונים, שבהם ציוצים קלים יכולים לשפר באופן עמוק את האקוסטיקה הכוללת.

כדי להילחם בדאגות רעש אפשריות, R6 משמש לוויסות הפריקה או לייצוב הזרימה דרך קבל C2.ניתן לדמות את היעילות של רכיב זה להתאמות המופתיות של מהנדס הקול כדי לשמור על טוהר האות במהלך הופעות חיות.

מעגל יישומים

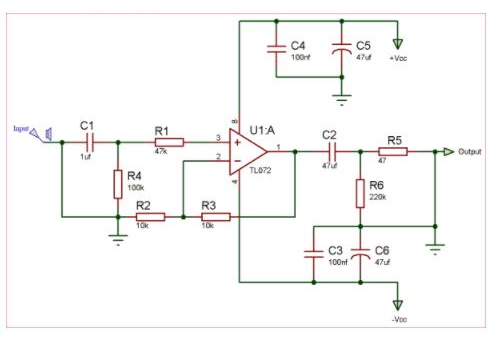

TL072 Application Circuit

מעגל סכמטי

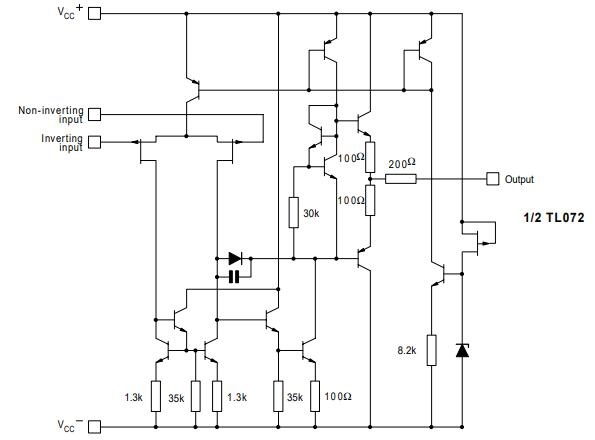

TL072 Schematic Circuit

תכונות

תכונה	תֵאוּר
צריכת חשמל נמוכה	פעולה יעילה עם שימוש בכוח מינימלי.
זרמי קלט-ביה וזרמי קיזוז	אופטימיזציה עבור קלט נמוך וזרמי קיזוז עבור יישומי דיוק.
הגנת קצרים	הגנה מובנית מפני פלט מעגלים קצרים.
פעולה חופשית	מבטיח פעולה יציבה ללא בעיות נגישות.
OP-OP-AMP IC	מכיל שני מגברים תפעוליים בחבילה אחת של IC.
עכבת קלט גבוהה	מקל על התממשק למקורות עכבה גבוהים.
פיצוי תדר פנימי	מבטיח פעולה יציבה על פני מגוון רחב של תנאים.
טווח מתח רחב	תומך במצב משותף רחב (עד VCC+) ודיפרנציאל טווח מתח.

מקבילות

• • LM358

• • NE5532

• • OPA827

• • ADA4610-2

חֲבִילָה

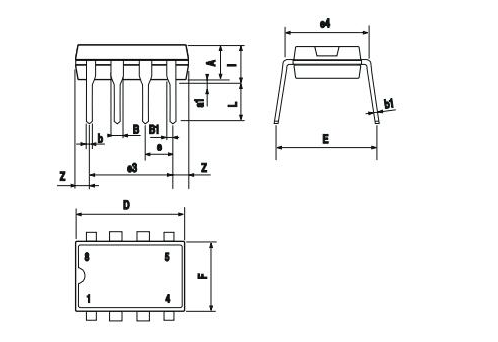

TL072 Package

יַצרָן

Stmicroelectronics מבדילה את עצמה כישות מובילה בשליטת המוליכים למחצה, ומאפשרת התפעלות מהתקדמותה פורצת הדרך במגוון רחב של יישומי מיקרו -אלקטרוניקה.החברה מנצלת באופן מתוכנן את הידע הנרחב שלה בטכנולוגיית סיליקון, יכולת ייצור יוצאת דופן ובריתות אסטרטגיות שנבחרו היטב כדי לטפח התקדמות בטכנולוגיות מערכת-על-צ'יפס (SOC).ככל שהשוק מתפתח במהירות ומגמות התכנסות מתעוררות, התייחסות למשמרות אלה הופכת לאתגר דינאמי.ההשקעה המתמשכת של החברה במחקר ופיתוח מתדלקת את יכולת ההמצאה שלה ומקיימת את מעמדה בהיררכיה בענף.חובבי התעשייה מכירים בתדירות גבוהה כי היתוך של מיומנויות טכניות וידע בשוק תובנה הם גורמים בהישגיהם.בסביבת הטכנולוגיה המתפתחת מתפתחות, היכולת להתאים ולצפות מגמות עתידיות מוכיחה כיתרון משמעותי.

הניצחון של Stmicroelectronics קשור באופן מורכב לפיקודו העמוק של טכנולוגיית הסיליקון.מומחיות עמוקה זו סוללת את הדרך ליצירת פתרונות שהם יעילים ומיומנים לעמוד בדרישות התעשייה המגוונות.אתה יכול לזהות את הערך של דיוק ואמינות, תכונות Stmicroelectronics מקיימות בעקביות.על ידי החדרת חומרים מתקדמים ומיטב מיטוב מתודולוגיות הייצור, החברה לא רק מגדילה את הפונקציונליות של הצעותיה, אלא גם מעודדת חדשנות באמצעות שיתוף פעולה בין מגזרי בהתקדמות טכנולוגית.

מפרטים טכניים

טבלה זו מספקת סקירה מסודרת של TL072CNS. מפרטים ותכונות, יחד עם מידע על ציות.

סוּג	פָּרָמֶטֶר
הַר	דרך החור
סוג הרכבה	דרך החור
חבילה / מקרה	8-DIP (0.300, 7.62 מ"מ)
מספר הסיכות	8
חבילת מכשירי ספק	8-DIP
מִשׁקָל	4.535924G
מספר האלמנטים	2
טמפרטורת הפעלה	0 ° C ~ 70 מעלות צלזיוס
אריזה	שְׁפוֹפֶרֶת
סטטוס חלק	מְיוּשָׁן
רמת רגישות לחות (MSL)	בִּלתִי מוּגבָּל
טמפרטורת הפעלה מקסימאלית	70 מעלות צלזיוס
טמפרטורת הפעלה של דקות	0 מעלות צלזיוס
מספר חלק בסיס	TL072
מתח אספקת הפעלה	18V
מספר הערוצים	2
מספר המעגלים	2
מתח אספקה מקסימלי	36 וולט
מתח אספקה דקות	6V
זרם אספקת תפעול	4ma
זרם אספקה נומינלי	5ma
זרם פלט	40mA
זרם - אספקה	4ma
מתח קלט דקות	12V
שיעור יש	16V/μS
סוג מגבר	J-FET
יחס דחיית מצב נפוץ (CMRR)	70 dB
זרם - הטיית קלט	20PA
מתח כניסה מקסימלי	15V
מתח - אספקה, יחיד/כפול (±)	6V ~ 36V ± 3V ~ 18V
זרם פלט בערוץ	40mA
מתח קיזוז קלט (VOS)	3MV
רוחב פס	3MHz
להשיג מוצר רוחב פס	4MHz
רווח מתח	106.02dB
מתח - קיזוז קלט	3MV
מתח אספקה כפול מקסימום	18V
מתח אספקה כפול דקות	3V
מתח אספקה כפול	± 15V
מספר המגברים	2
גוֹבַה	4.95 מ"מ
מֶשֶׁך	10.16 מ"מ
רוֹחַב	7.11 מ"מ
להגיע ל- SVHC	אין SVHC
התקשות קרינה	לֹא
סטטוס ROHS	תואם ROHS3
עופרת חופשית	עופרת חופשית

גיליון נתונים PDF

גיליונות נתונים של TL072CN:

TL072 (A, B) .PDF

עלינו

ALLELCO LIMITED

Allelco הוא חד-פעמי מפורסם בינלאומי מפיץ שירותי רכש של רכיבים אלקטרוניים היברידיים, המחויב לספק שירותי רכש ושרשרת אספקה מקיפים לרכיבים לתעשיות הייצור וההפצה האלקטרוניות הגלובליות, כולל 500 מפעלי OEM העולמיים והמתווכים העצמאיים.
קרא עוד

חקירה מהירה

אנא שלח בירור, נגיב מייד.

כמות

מספר חלק
שם איש קשר
שם החברה
כתובת דוא"ל
טֵלֵפוֹן
הערות

שאלות נפוצות [FAQ]

1. כיצד אוכל לבדוק TL072 OP-AMP?

כדי לבצע ניתוח מלא של ה- TL072CP, התחל על ידי התייעצות עם גיליונות הנתונים לתצורות PIN מדויקות.מדידת מתחי DC נכונה היא דומיננטית;הניחו את הבדיקה השחורה על השלדה לצורך הארקה והחלו את הבדיקה האדומה ברציפות על סיכה 8 (V+ אספקת) ו- PIN 4 (V- אספקת).שיטה זו מניחה את הקרקע לחשיפת חריגות פוטנציאליות.יתר על כן, שילוב מחולל פונקציות יחד עם אוסילוסקופ מאפשר לבחון את תגובת המגבר לאותות נכנסים, להניב הבנה עמוקה יותר של תכונות הביצועים שלו, ומספק את הסקרנות המולדת של הבחנה מקיפה של הבחנות בעיצוב.

2. מה הפופולריות של ה- OP-Amp?

בעולם התכנון המעגלי האנלוגי, Op-Amps מופיעים כמשאב רב-תכליתי, בזכות יכולת ההסתגלות שלהם.על ידי מינוף משוב שלילי, אתה יכול להתאים גורמים כמו רווח ועכבה באמצעות רכיבים חיצוניים, מה שמקל על התלות בחוסר העקביות המובנה של ה- OP-AMP.גמישות זו מאירה בשלל יישומים, החל ממכשירי שמע למנגנוני בקרה, תוך התאמה למאמץ לשמור על סטנדרטים גבוהים של ביצועים בתנאים מגוונים.

3. כמה יכול מקור OP-AMP?

מחצבי OP סטנדרטיים בדרך כלל מקוריים או שוקעים זרמים מ -30 עד 40 מ"ה, אם כי גרסאות מסוימות תומכות עד 100 מא או מעבר.אנשים עם תפוקה גבוהה יותר יכולים לספק מעלה של 1000 מא, המתייחסים לצרכים של יישומים הדורשים זרם משמעותי, כמו הגברת כוח.אחיזת המפרטים הללו מסייעת ביישור מגברי OP עם יישומים מתאימים, להבטיח לא כוח לא מספק ולא כונן מוגזם, ומילוי הסיפוק הטכני והרגשי הנגזר מפונקציונליות אופטימלית לעיצוב.

4. מה זה TL072A ו- TL072B?

מחצבי OP אלה בולטים במהירותם, וממזגים JFET במתח גבוה וטרנזיסטורים דו קוטביים.מאפיינים משותפים, כגון שיעורי שינויים גבוהים וזרמי הטיית קלט נמוכים, הופכים אותם למושכים ליישומים הדורשים עיבוד אותות מדויק.הבדלי מפרט קלים בין מודלים עשויים למשוך העדפות ייחודיות, לאפשר לכל מודל לעמוד בדרישות תפעוליות ספציפיות ולהדהד את המגוון שבחרת בחלופות עיצוביות.

5. מהו JFET TL072?

סדרת TL072 מעסיקה JFETs במהירות גבוהה, ומבטיחה ביצועי שיא עם הטיית קלט מינימלית וזרמי קיזוז, ומיטבים את היעילות על פני יישומים מגוונים.הכללתם היא המפתח בהבטחת עכבת קלט מעולה ויכולות מיתוג מהירות, מבוקשות במגברי שמע וגם במכשירים.ההחלטה להשתמש ב- JFETs מייצגת גישה מאוזנת בין צרכים הנדסיים לשיקולי ייצור, ומשקפת את הצומת של הרציונליות והיצירתיות בקבלת החלטות טכנית.

6. מהו ה- THD של מכשיר TL07X?

סדרת TL07X משיגה שיעור עיוות הרמוני נמוך להפליא (THD) של 0.003%בלבד, ושומר על הפרעות הרמוניות מינימליות ביישומי שמע.בהירות שמע זו שאין שני לה, יחד עם קיבולת קצב שומה של 13 וולט/מיקרוגרם, מאשרת את יכולות הסדרה למערכות שמע באיכות גבוהה.המסירות לעיוות נמוך משקפת את השאיפה התעשייתית הקולקטיבית להשגת נאמנות רבייה מעולה, מהדהדת את הציפיות שלך לטוהר ומצוינות.

7. מהם הפונקציות של סיכת TL072X?

הבנת פונקציונליות ה- PIN של ה- TL072X היא חובה לשילוב מעגלים יעיל ועיצוב אמין.הכניסות ההפוכות (1 in-ו- 7 in-) מתאימות את שלב האות, ואילו הכניסות שאינן מפעילות (4 In+ ו- 6 in+) מקבלות אותות ישיר ועזר, בהתאמה.פלטים (2 Out ו- 8 Out) מספקים אותות מוגברים ותומכים בניתוב אותות אלטרנטיבי.סיכות 5 ו -10 מסומנות כ- NC (ללא חיבור), ומפשטות את פריסת ה- PCB.סיכות אספקת החשמל, 9 VCC+ו- 10 VCC -, שומרים על יציבות המעגל ומספקים את המסילות החיוביות והשליליות הנדרשות.היכרות עם תפקידים אלה משפרת את יעילות המעגל ומבטיחה פעולה אמינה, המשקפת את הגישה המובנית הדרושה בעיצובים הנדסיים.
