TCMT4100 פלט פלט אופטוקלרים: מפרטים, אלטרנטיבות וגיליון נתונים

ה- TCMT4100 הוא פלט פוטו -פלט מתוחכם אופטוקפלר.הוא כולל דיודה פולטת אינפרא אדום של גליום ארסניד וממלאת תפקיד במעגלים הדורשים בידוד תוך הקלה על פליטה וגילוי אור אינפרא אדום.במאמר זה נחקור את הרכיבים המורכבים של ה- TCMT4100.נדון גם במפרט שלה, להתעמק ביישומים פוטנציאליים ולחשוף את המורכבות הייצור המעורבות.

קָטָלוֹג

1. סקירה כללית של TCMT4100

2. תכונות של TCMT4100

3. TCMT4100 סמל, טביעת רגל ודגם CAD

4 יישומים של TCMT4100

5. מפרטי TCMT4100

6. חלופות TCMT4100

7. מידות חבילת TCMT4100

8. TCMT4100 מידע על יצרן

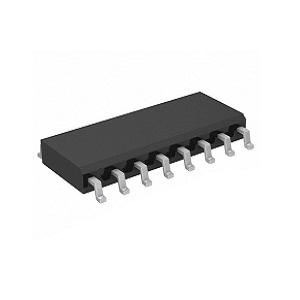

סקירה כללית של TCMT4100

THE TCMT4100 משלב גאון במערכת אופטית לוגית, המשלבת במיומנות פוטו-טרנזיסטור עם דיודה פולטת אינפרא אדום של גליום ארסניד לחבילה מלוטשת של 4 פינים.תכנון מהורהר זה מספק הפרדה מובטחת בין קלט לתפוקה, תוך התאמה עם תקני בטיחות קפדניים שנמצאים על פני מגזרים תעשייתיים מגוונים.רכיב זה עושה יותר מאשר רק להתחבר;זה מהווה עמוד שדרה המקיים הן יעילות אנרגטית והן את איכות האות המשופרת.

בשדות שבהם שלווה של בטיחות ואמינות מעצבת את האתוס התפעולי, העיצוב החזק של TCMT4100 משפיע רבות.המרחק המובנה בין Phototransistor לדיודה הפולטת IR קובע מגן להימנעות מהפרעות איתות בעייתיות ושמירה על שלמות הנתונים.גישה זו הוכיחה שלא יסולא בפז בתעשיות כמו רכב וחלל, כאשר נורמות בטיחות ופגיעויות תפעוליות אינן ניתנות למשא ומתן.

תכנון ה- TCMT4100 המונע על ידי היישומים הנרחבים שלו, מתעורר לחיים, במיוחד במערכות בקרה המפקחות ומכוונות פונקציות מכניות וחשמליות.תצפיות מפריסה בפועל מדגישות את הביצועים האיתנים של הרכיב בתנאים בטמפרטורה גבוהה ואת עקשנותו כנגד חדירה אלקטרומגנטית.

בעוד שמטרת ה- TCMT4100 נותרה ברורה למדי, היישומים המתוחכמים שלה חושפים את כישרונו להתפתחות בין צרכים טכנולוגיים מתעוררים.חשיבותו מועשרת במסגרות מגוונות, כמו מערכות הדורשות דיוק בהן יש ללכוד ולהעריך במדויק משמרות אותות עדינות.יכולת הסתגלות זו מסמנת התקדמות רחבה יותר לעבר רכיבים רב -תכליתיים המיוצרים כדי להתמודד עם אתגרים מורכבים.

מאפיינים של TCMT4100

ה- TCMT4100 Optocupler מבדיל את עצמו עם תערובת של תכונות מעודנות המשמשות כישות חיובית במגוון הגדרות.עטוף בתוך חבילה קומפקטית וחצי פרופיל נמוכה, הוא תומך בשימוש יעיל בחלל, המספק עיצובים אלקטרוניים מודרניים המבקשים לשפר את היכולת בממדים מוגבלים.עניין מיוחד הוא בידוד ה- AC המרשים שלה, המאומת על ידי מתח בדיקה של 3750 VRMs, שמירה על שלמות חשמלית ובטיחות במערכות מורכבות.

מהונדס כדי להפחית את קיבולת הצימוד למטה לכ- 0.3 PF, מצטיין אופטוקל זה מצטיין בתרחישים בתדר גבוה כדי לשמור על טוהר האות ולהפחית את הפרעות הרכיבים.יחס ההעברה הנוכחי שלו (CTR), המשתרע על 50% עד 600%, מציג פיתרון גמיש לדרישות המעגלים המגוונות, ומציע יתרונות מובחנים על פני ספקטרומים תפעוליים מגוונים.

הביצועים של TCMT4100 עמידים במיוחד על טווח טמפרטורות רחב, ושומרים על אמינות בתנאים תרמיים משתנים.מקדם הטמפרטורה הצנוע שלו עבור CTR מבטיח שיעורי העברה זרם יציבים בין משמרות טמפרטורה, המגלמות אמינות, במיוחד בענפים כמו רכב ואלקטרוניקה תעשייתית בהן שינויים תרמיים תכופים.

TCMT4100 סמל, טביעת רגל ודגם CAD

TCMT4100 Symbol

TCMT4100 Footprint

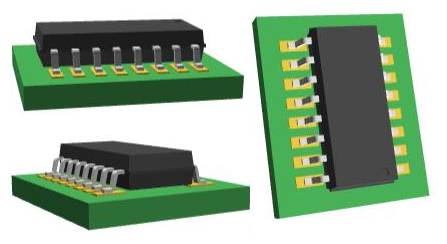

TCMT4100 CAD Model

יישומים של TCMT4100

שימוש נרחב בתחומים תעשייתיים

ה- TCMT4100 Optocupler מוצא את דרכו לשלל יישומים תעשייתיים, ומפתח את תפקידיו מהתקדמות תעשייתית חלוצית של ציוד תקשורת.מכשיר זה ממלא תפקיד בהשגת העברת נתונים חלקה בסביבות בהן דיוק ואוטומציה מבודדים עמוק.לדוגמה, במפעלי ייצור היא שומרת על שלמות האות ובידוד, המשפיעים ישירות על המשכיות תהליכים והקפדה על פרוטוקולי בטיחות.באופן דומה, ענף התעופה והחלל רואה תגמולים מוגברים עקב אימוץו, ומספק את הביקוש הגובר למערכות תקשורת הן חזקות ומאובטחות כאחד.כאשר דיוק ואמינות עולים במרכז הבמה, טכנולוגיה זו הופכת לעיתים קרובות לפיתרון ללכת.

שינוי אלקטרוניקה אישית

בנוף הדינאמי של ימינו של גאדג'טים אישיים, TCMT4100 משפר מאוד את ביצועי המכשיר ועמידות המכשיר, ובכך משפר את שביעות הרצון של הצרכנים.מוצרים כמו מחשבים אישיים ומחברות משתמשים ב- OptoCoupler כדי לטפל ביעילות ברעש חשמלי, וכתוצאה מכך הפעלת מכשירים יציבה.זה מעלה באופן מסובך את האינטראקציה היומיומית על ידי צמצום הסבירות לכישלונות מכשירים כתוצאה מהפרעות אלקטרומגנטיות.ככל שהאינטראקציה הדיגיטלית החלקית הופכת להיות משובצת יותר באורח החיים המודרני, האמינות של מכשירים אלקטרוניים משפיעה ישירות על רמות המעורבות והסיפוק.

חידושים באלקטרוניקה רפואית

בתוך אלקטרוניקה רפואית, TCMT4100 מסייע לקידום ציוד הדורש תקשורת נתונים מדויקת ואמינה בתנאי בטיחות קפדניים.מכשירים כמו מסכי מטופלים וציוד אבחון נהנים מיכולות בידוד הרעש המעולות שלו, ומבטיחים זרימת נתונים עקבית ומדויקת.זה מביא סביבה בה מומחי הבריאות יכולים להיות תלויים בכלים טכנולוגיים ללא סיכון לפגוע בשלמות נתוני המטופלים או בסטנדרטים בטיחותיים.

התקדמות באלקטרוניקה צרכנית

תוספת של TCMT4100 לאלקטרוניקה צרכנית מביאה יעילות בניהול חשמל, ובכך ממזערת את זמן השבתה של המכשירים.זה תומך ברצון הצרכני לגאדג'טים המאזנים ביצועים גבוהים עם שימור אנרגיה, ומשקף שינוי חברתי לעבר טכנולוגיה מודעת לסביבה מבלי לאבד איכות.ככל שהציפיות נשענות יותר לעבר פתרונות אינטליגנטים ובר קיימא, ההשפעה של טכנולוגיה זו הופכת בולטת יותר.

מפרט TCMT4100

סוּג	פָּרָמֶטֶר
צור ציפוי	פַּח
סוג הרכבה	הר השטח
מספר הסיכות	16
מתח פירוט של אספן-פולט	70V
מספר האלמנטים	4
אריזה	קלטת חתוך (CT)
סטטוס חלק	פָּעִיל
קוד ECCN	אוזן99
מתח - דירוג DC	1.25V
מתח - בידוד	3750VRMS
סוג פלט	טרָנזִיסטוֹר
פיזור כוח	250 מגוואט
זרם קדימה	60mA
הַר	הר השטח
חבילה / מקרה	16-Soic (0.173, רוחב 4.40 מ"מ)
מִשׁקָל	477.009076 מג
יחס העברה נוכחי	50% @ 5mA
טמפרטורת הפעלה	-40 מעלות צלזיוס ~ 100 מעלות צלזיוס
פורסם	2009
רמת רגישות לחות (MSL)	1 (ללא הגבלה)
תכונה נוספת	UL אושר, אושר VDE
פיזור הכוח המקסימלי	250 מגוואט
מתח יציאה	70V
מספר הערוצים	4
סוג קלט	זֶרֶם יָשָׁר
מתח יציאה מקסימלי	70V
זרם פלט בערוץ	50mA
זמן סתיו (טיפוס)	4.7 מיקרו
זרם אספן מקסימום	50mA
מתח פירוט הפוך	6V
זרם קלט	50mA
הפעל / כיבוי זמן (טיפוס)	6μs, 5μs
מתח הפוך (DC)	6V
גוֹבַה	1.9 מ"מ
רוֹחַב	4.4 מ"מ
התקשות קרינה	לֹא
עופרת חופשית	עופרת חופשית
זמן עלייה	3μs
מתח פולט אספן (VCEO)	70V
זמן עלייה / נפילה (טיפוס)	3μs / 4.7μs
זרם קלט מקסימלי	60mA
יחס העברה נוכחי (מקסימום)	600% @ 5mA
רוויה VCE (מקסימום)	300MV
זרם כהה-מקס	100NA
מֶשֶׁך	10.4 מ"מ
להגיע ל- SVHC	לֹא יְדוּעַ
סטטוס ROHS	תואם ROHS3

חלופות TCMT4100

מספר חלק	יַצרָן	חבילה / מקרה	מספר הסיכות	מספר הערוצים	מתח - בידוד	יחס העברה נוכחי (מקסימום)	יחס העברה נוכחי (דקות)	מתח יציאה מקסימלי	מתח יציאה
TCMT4100T0	חטיבת Opto מוליכים למחצה של Vishay	16-Soic (0.173, רוחב 4.40 מ"מ)	16	4	3750VRMS	600% @ 1ma	-	35 V.	35 V.
TCMT4600	חטיבת Opto מוליכים למחצה של Vishay	16-Soic (0.173, רוחב 4.40 מ"מ)	16	4	3750VRMS	300% @ 5mA	80% @ 5mA	70 V.	70 V.
TCMT4106	חטיבת Opto מוליכים למחצה של Vishay	16-Soic (0.173, רוחב 4.40 מ"מ)	16	4	3750VRMS	300% @ 5mA	100% @ 5mA	70 V.	-
TCMD4000	חטיבת Opto מוליכים למחצה של Vishay	16-Soic (0.173, רוחב 4.40 מ"מ)	16	4	3750VRMS	600% @ 5mA	50% @ 5mA	70 V.	-

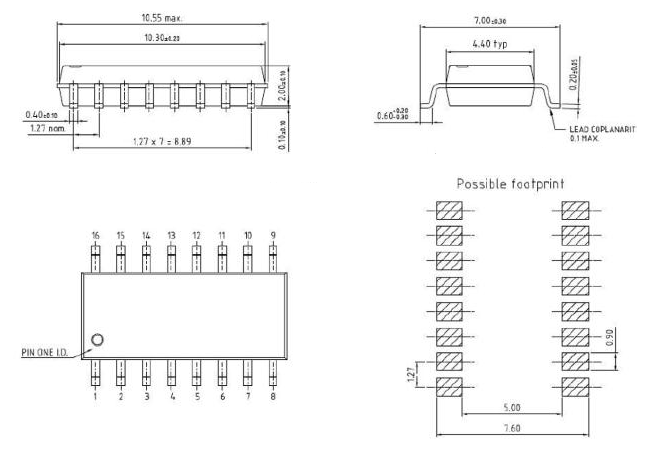

מידות חבילת TCMT4100

TCMT4100 Package Dimensions

מידע על יצרן TCMT4100

Vishay Intertechnology, Inc. פועלת בחזית המוליכים למחצה וייצור רכיבים אלקטרוניים פסיביים.פעולותיהם משתרעות על פני הגלובוס, ומבססות אותם כאבן פינה בתחום היישומים האלקטרוניים של החשמל.טווח ההגעה של וישאי משתרע הרבה מעבר לגבולות האזוריים, עם נוכחות הנוגעת ליבשות מרובות.ההשפעה של Vishay על הענף היא עמוקה בגלל המחויבות שלהם להתמודד עם צרכים טכנולוגיים מתעוררים.תפקידו של Vishay Intertechnology באלקטרוניקה, ביישומי חשמל, מגוון ומרחיק לכת.החדשנות והמסירות המתמשכת שלהם לחיזוק האיכות מחזקים את מצב המנהיגות שלהם, ומספקים פתרונות העונים על מפרטים טכניים וגם צרכים מעשיים.

גיליון נתונים PDF

עלינו

ALLELCO LIMITED

Allelco הוא חד-פעמי מפורסם בינלאומי מפיץ שירותי רכש של רכיבים אלקטרוניים היברידיים, המחויב לספק שירותי רכש ושרשרת אספקה מקיפים לרכיבים לתעשיות הייצור וההפצה האלקטרוניות הגלובליות, כולל 500 מפעלי OEM העולמיים והמתווכים העצמאיים.
קרא עוד

חקירה מהירה

אנא שלח בירור, נגיב מייד.

כמות

מספר חלק
שם איש קשר
שם החברה
כתובת דוא"ל
טֵלֵפוֹן
הערות

שאלות נפוצות [FAQ]

1. מה ה- TCMT4100?

ה- TCMT4100 הוא פלט פוטו-פלט מתקדם ביותר של פוטו-פלט, וממזג במיומנות פוטו-טרניסטור עם דיודה פולטת אינפרא אדום של גליום ארסניד.היישור המתוחכם של רכיבים אלה מעוצב בקפידה בכדי לספק בטיחות ופונקציונליות מעולים במגוון יישומים.תצורה זו מטפלת בבעיות דחופות במכשירים רגישים לבטיחות, במיוחד כאשר בידוד חשמלי הוא בעל חשיבות משמעותית.

2. כמה סיכות כוללות TCMT4100?

מכשיר זה כולל סידור מקיף של 16 פינים.הגדרה כזו מספקת אפיקי קישוריות מוגדלים, ומפשטת את התהליך למערכת בעת הטמעתם של הצמדת האופטימפר למעגלים מורכבים.המעשיות של סיכות אלה, המונחות בעיצוב מעגלים, מציגה את הגמישות שלה בממשק עם לוחות ומערכות שונות.יכולת הסתגלות זו תומכת במגוון מרחיב של יישומים, החל ממוצרי אלקטרוניקה ועד הגדרות תעשייתיות, תוך הדגיש את השיקול המחשוב של תכנון סיכות במאמצים הנדסיים.

3. האם TCMT4100 פועל בטמפרטורה של 100 מעלות צלזיוס?

כן, TCMT4100 מתפקד בעקביות בטווח טמפרטורה בין -40 מעלות צלזיוס ל- 100 מעלות צלזיוס.טווח טמפרטורות נרחב זה מבטיח שהרכיב שומר על יעילות הביצועים שלו בתנאים סביבתיים קיצוניים.מגזרים כמו רכב וחלל, הדורשים חוסן ציוד, מתמקדים לעתים קרובות ברכיבים עם תכונות כאלה כתוצאה מחשיפה תכופה לטמפרטורות משתנות.תכונה תפעולית זו מדגישה את היתרון בבחירת רכיבים המסוגלים לשמור על אמינות בתנאים מגוונים, תוך שיפור אריכות החיים של המערכות.

4. מהם הממדים של ה- TCMT4100?

הממדים הפיזיים של TCMT4100 מוגדרים כאורך: 10.4 מ"מ, רוחב: 4.4 מ"מ, גובה: 9 מ"מ.מדידות מפורטות אלה מפשטות את שילובם בפריסות מעגלים קומפקטיות, היבט כאשר מגבלות החלל הן שיקול ראשוני.רבים נתקלים באופן קבוע במכשולים בהתאמת רכיבים על לוחות כבושים בצפיפות, מה שהופך את ההבנה והיישום של מפרטים ממדיים מדויקים במסגרת אילוצי תכנון להשגת תוצאות רצויות.

5. היכן מיוצר TCMT4100?

ה- TCMT4100 מיוצר על ידי Vishay Intertechnology, ישות מכובדת בתחום הייצור האמריקני לאלקטרוניקה.Vishay Intertechnology Vishay Intertechnology משפיע על התקדמות עיצובים של מערכת אלקטרונית.התיק המרחיב של החברה וייצור נרחב מדגישים את הערך של בחירת יצרנים מכובדים בעת רכישת רכיבים ליישומים דרישה גבוהה.
