בקר מנוע צעד TB6600: Pinout, ממשק ארדואינו ואיך זה עובד

קָטָלוֹג

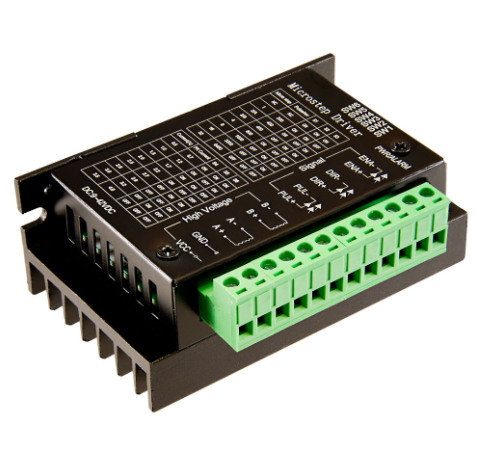

סקירה כללית של מודול נהג מנוע צעד TB6600

THE TB6600 מודול נהג מנוע צעד הוא מכשיר המובחן על ידי חוסנו ויכולת ההסתגלות שלו לבקרת מנועי צעד דו-פאזיים.זה מתחבר בצורה חלקה למגוון רחב של בקרי מיקרו, לרוב ארדואינו, ומטפח יצירת תפוקות דופק דיגיטליות מדויקות של 5V.תפוקות אלה דינאמיות לשמירה על האיזון העדין של השליטה במנוע.פועל בטווח מתח של 9-42V DC ותומך בזרם שיא של 4 אמפר, זו בחירה רב-תכליתית עבור פרויקטים שונים המונעים על ידי מנוע.יכולת הסתגלות זו מאפשרת לך לנהל ביעילות את מיקום המנוע והמהירות המוטורית, וזה מועיל מאוד ביישומים שמטרתם למזער את מורכבות הקידוד.בידוד האופטוקלר בתדירות הגבוהה של המודול משפר באופן משמעותי את אמינותו על ידי הפחתת סיכוני הפרעות והבטחת פעולה קבועה.

ההרמוניה עם בקרי מיקרו רבים הופכת את הנהג TB6600 לבחירה מתאימה לפרויקטים הדורשים שליטה מוטורית מורכבת.זה משתלב בצורה חלקה עם פלטפורמות כמו Arduino, ומשקף את יכולתו לעמוד בציפיות מגוונות.לדוגמה, שימוש במתקן זה במכונות CNC או במדפסות תלת מימד מאפשר תנועה מדויקת ומבוקרת, הממחישה את התועלת שלו בתחומים שונים.

מודול זה בולט בזכות תמיכתו הן במנועי צעד דו-פאזיים ו -4 פאזות, כמו גם בתצורות היברידיות.העיצוב הדו-קוטבי של גשר H הוא אינטגרלי לניהול יעיל של מתח וזרם, ומבטיח שהנהג מספק ביצועי שיא על פני היישומים שלו.בסביבות בהן מתעדפות דיוק ואמינות, כגון קווי ייצור אוטומטיים ורובוטיקה, תכונות אלה מוערכות מאוד.

תכונות

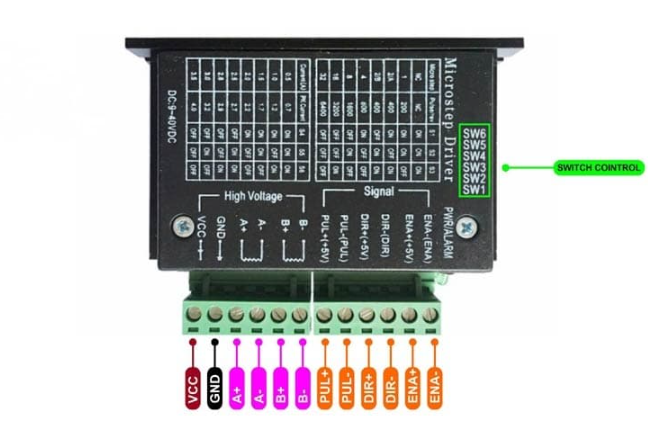

תצורת סיכה

מפרט טכני

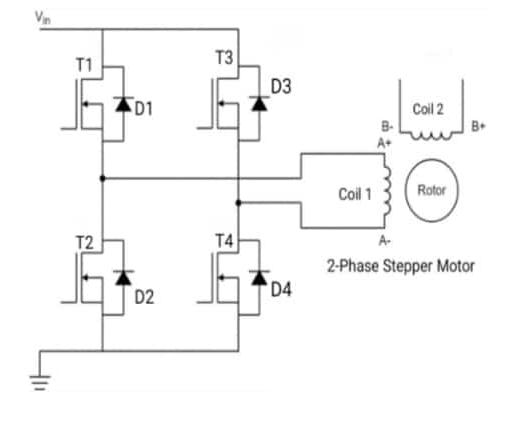

תצורת מעגל H-Bridge עבור TB6600

מודול הנהג TB6600 צעד מנוע הוא רכיב רציני שנועד לשלוט על מנועי צעד דו-פאזיים וגם 4 פאזות, תוך שימוש בתצורת גשר H-קוטבית להפעלה יעילה.תצורה זו מעסיקה טרנזיסטורים של MOSFET בכדי להבטיח ביצועים גבוהים מבחינת הטיפול הנוכחי ויציבות תרמית.המודול פועל על ידי אינטראקציה עם שני סיכות בקרה ראשוניות: סיכת המדרגה, המפעילה מנוע דריכה עם כל דופק, ואת סיכת הכיוון, שקובעת את כיוון הסיבוב של המנוע על בסיס המתח המופעל.יחד, תשומות אלה מאפשרות שליטה מדויקת על רצף ההדרכה של המנוע וכיוון הסיבוב.

תרשים המעגל מדגיש ארבעה טרנזיסטורים מרכזיים, T1, T2, T3 ו- T4, המסודרים במבנה H-Bridge.MOSFETs אלה הם עמוד השדרה של פעולת המודול, ומאפשר זרימה דו כיוונית של הזרם הדרוש להנעת מנוע הצעד.בנוסף, התרשים כולל דיודות Flyback (D1, D2, D3 ו- D4), המהוות את המפתח להגנה על המעגל מפני דוקרני מתח הנגרמים על ידי העומס האינדוקטיבי של המנוע.דיודות אלה מונעות זרם יתר ונזק לרכיבים רגישים במהלך הפעולה.מסופי A+, A-, B+ו- B- משמשים לחיבור המנוע, ומבטיחים תנועה מדויקת ומבוקרת של פיר המנוע.

כיצד גשר ה- H מאפשר סיבוב מנוע?

מנהל ההתקן TB6600 פועל באמצעות הפעולה המתואמת של טרנזיסטורים MOSFET בגשר H.לְדוּגמָה:

• סיבוב בכיוון השעון מתרחש כאשר טרנזיסטורים T1 ו- T4 מופעלים, ומכוונים את זרימת הזרם מ- A+ ל- A-.

• סיבוב נגד כיוון השעון קורה כאשר T2 ו- T3 עוסקים, והופכים את הזרימה הנוכחית מ- A- ל- A+.

הפעלה לסירוגין זו של טרנזיסטורים מבטיחה תנועה דו כיוונית חלקה.כדי להשיג מומנט אופטימלי ותפעול יעיל, תזמון מדויק ויסות מתח הם חיוניים.

אופני פעולה לבקרה רב -תכליתית

ה- TB6600 תומך בארבעה מצבי הפעלה מובחנים, שכל אחד מהם נועד לאזן מומנט, דיוק וגודל שלב, תלוי בדרישות היישום:

• • מצב גל: במצב זה, רק סליל אחד מופעל בכל פעם.הפעלת סליל יחיד מסובבת את המנוע ב 90 מעלות בכיוון אחד תוך היפוך הזרם מסובב אותו בכיוון ההפוך.על ידי לסירוגין בין סלילים, המנוע משיג פעולה רציפה.מצב זה פשוט אך מספק פחות מומנט בהשוואה למצבים אחרים.

• • מצב שלב מלא: שני הסלילים מופעלים במקביל במצב זה, ומייצרים שדה מגנטי חזק יותר.התוצאה היא מומנט מוגבר, מה שהופך אותו לאידיאלי ליישומים הדורשים יותר כוח ויציבות.

• • מצב חצי שלב: שילוב של מצב גל ומצב שלב מלא, מצב זה מתחלף בין המניעה של סליל יחיד לשני הסלילים.זה למעשה מצמצם את גודל הצעד ל 45 מעלות, ומספק איזון בין דיוק למומנט.עם זאת, המומנט עשוי להשתנות תלוי אם סליל אחד או שניהם מופעלים במהלך צעד מסוים.

• • מצב מיקרוסטפ : המצב המדויק ביותר מבין כל המצבים, מצב מיקרוסטפיה מצמצם את גודל הצעד עוד יותר על ידי מווסת בזהירות את הזרם דרך שלבי המנוע.זה מושג באמצעות מעגלים מתקדמים ליצירת מעברים חלקים והדרגתיים בין שלבים.מצב זה אידיאלי ליישומים הדורשים דיוק גבוה ומומנט עקבי, כגון מכונות CNC או רובוטיקה.

שילוב TB6600 עם Arduino Uno

שליטה יעילה של מנועי צעד דורשת שילוב של חומרה אמינה ותוכנה מתוכנתת בקפידה.נהג מנוע צעד TB6600 בולט ככלי מצוין להפעלת מנועי צעד דו-פאזיים.הוא תומך במצבים תפעוליים מרובים, כגון גל, שלב מלא, חצי שלב ומיקרו-סטייה.תכונות ההגנה המובנות שלה-כולל אמצעי הגנה מפני מתח נמוך, זרם יתר וחימום יתר-הופכים אותה לבחירה איתנה לפרויקטים הדורשים דיוק ועמידות.

כדי להגדיר את ה- TB6600 עם Arduino Uno, אסוף את הרכיבים הבאים:

• Arduino uno R3

• נהג מנוע צעד TB6600 (גרסת 4A)

• מנוע צעד (עם דירוג מומלץ של 1.65 א)

• אספקת חשמל אמינה (למשל, סוללה או מקור חשמל DC מוסדר)

• חוטי מגשר

• Arduino IDE המותקן במחשב שלך

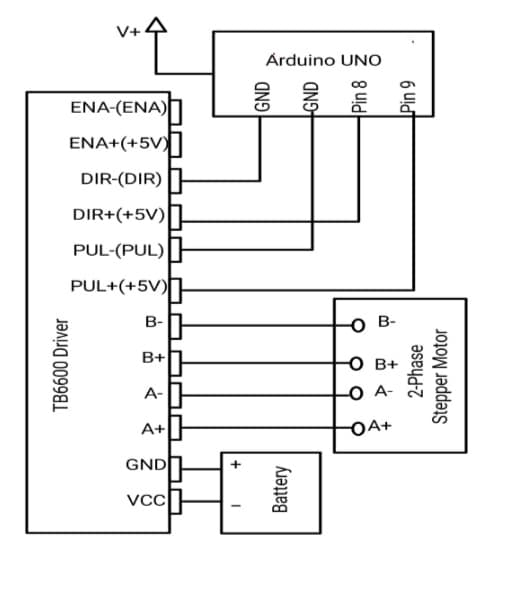

כדי לשלב את ה- TB6600 עם הארדואינו, עקוב אחר ההוראות המפורטות הללו

לחבר אותות כיוון ודופק

• קשר את מסופי ה- DIR+ ו- PUL+ ב- TB6600 עד סיכות ארדואינו 8 ו -9, בהתאמה.סיכות אלה שולחות אותות כיוון ודופק.

• חבר את מסופי ה- Dir-and Pul-Pul-to Fund (GND) של הארדואינו.

• חבר את המנוע ל- TB6600: חבר את חוטי מנוע הצעד למסופי TB6600.

• A+ ו- A- לסליל אחד של המנוע.

• B+ ו- B- לסליל האחר.

• הפעל את מנהל ההתקן TB6600: חבר את סיכות ה- VCC ו- GND ב- TB6600 לאספקת החשמל שלך.ודא שהמתח תואם את דרישות המנוע והנהג שלך כדי למנוע נזק.

התאמת רזולוציית המיקרוסטפ

ה- TB6600 מאפשר לך לכוונן את דיוק התנועה של מנוע הצעד באמצעות מתגי SW1 ו- SW2.התאם את המתגים הללו כדלקמן:

• ¼ רזולוציית שלב: הפעל את SW1 ו- SW2 כבוי.

• ⅛ רזולוציית שלב: הגדר SW1 כבוי ו- SW2.

• רזולוציית שלב 1/32: הגדר את SW1 וגם SW2 כבוי.

• מצב שלב מלא: הגדר גם SW1 וגם SW2.

טבלת האמת

התאמות מתג מאפשרות לך לייעל את האיזון בין דיוק למהירות בהתבסס על צרכי הפרויקט שלך.

כדי להבטיח שהמנוע שלך פועל בגבולות זרם בטוחים, TB6600 כולל מתגים נוספים (SW4 ו- SW6) להתאמת זרימת הזרם.הגדרות אלה מועילות ל:

• מניעת נזקי עומס יתר.

• שמירה על ביצועים מוטוריים עקביים.

• ודא תמיד כי זרם המנוע נשאר מתחת למקסימום של הנהג 4A כדי להגן על שני הרכיבים.

• כיוון מנוע שליטה: אם אתה רוצה שהמנוע יסתובב נגד כיוון השעון, שנה את מצב ה- DIR+ PIN בקוד Arduino שלך.

• בדיקה ופתרון בעיות: לאחר השלמת ההתקנה, העלה רישום בקרת מנוע צעד בסיסי כדי לאמת את החיווט והפונקציונליות של הנהג.

• הימנע מחימום יתר: להבטיח אוורור מתאים לנהג TB6600, במיוחד ביישומים שוטפים.

יישומים

מודול TB6600 ממלא תפקיד פעיל במגזרים רבים בהם משתמשים בשליטה מוטורית קפדנית.יכולת ההסתגלות שלה מאירה ביישומים שונים המדגישים את היכולות הייחודיות שלה:

מיקום אנטנה

בתחום התקשורת, השגת יישור אנטנה אופטימלי חובה לקבלת פנים ותמסורת איתות איכותיות.ה- TB6600 מקל על תנועת הדיוק, ובכך משפר את היעילות של מערכות תקשורת.

ניהול מנוע צעד

בתוך אוטומציה ורובוטיקה מושגת טיפול מנועי צעד מדויק באמצעות TB6600, ומאפשר לך לחדד את דיוק התנועה ואת אמינות המערכת בחיזוק.

פעולות CNC

עבור מכונות בקרה מספרית ממוחשבת (CNC), TB6600 משפר תהליכי חיתוך וטחינה מורכבים, ומאפשר לך לשמור על רמות גבוהות של דיוק ודיוק שניתן לחזור עליה בעבודתם.

דיוק הדפסת תלת מימד

בייצור תוספים, ובמיוחד הדפסת תלת מימד, TB6600 מציע בקרת מנוע מפורטת, התומך במיקום מדויק של ראשי הדפסה הנדרשים ליצירת צורות וצורות מורכבות.

בקרת מנוע מורכבת

המודול חשוב עבור משימות בקרה מוטוריות מורכבות במערכות אוטומציה מורכבות, שיפור היעילות ומאפשר ניהול מעודן.

שליטה על מהירות, מיקום וסיבוב

ה- TB6600 מצטיין בתרחישים הדורשים מהירות מדויקת ושליטה סיבובית, המשמשת לרוב למיטוב הביצועים בסביבות המשתנות ללא הרף.

מכשירי הדמיה ומערכות בנקאיות

המודול תומך בפעולה אמינה של מצלמות וכספומטים על ידי הבטחת תנועות מנוע חלקות ומדויקות, המרחיבות את תוחלת החיים התפעולית של המכשירים.

דיוק במכשירי חריטה

עבור כלי חריטה ומכונות, TB6600 מספק את השליטה המדויקת הדרושה לביצוע עיצובים מפורטים דק, גורם מסוכן בתעשיות בהן הדיוק והפרטים דומיננטיים.
