מערכת על שבב לתכנות (SOPC): טכנולוגיה, תכנון ויישומים

מדריך זה בוחן מערכת בטכנולוגיית Chip (SOPC) לתכנות, חדשנות במערכות משובצות המשלבות גמישות חומרה עם יכולת הסתגלות התוכנה.זה מכסה את ההיסטוריה של SOPC, יישומים בתעשיות כמו טלקומוניקציה, רכב ובריאות ומציע ייעוץ מעשי בנושא יישום.

קָטָלוֹג

הבנת טכנולוגיית SOPC והשפעתה

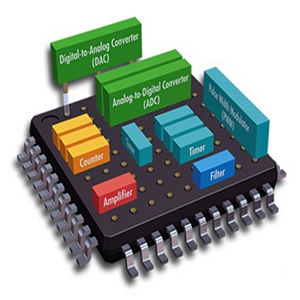

מערכת על שבב הניתן לתכנות (SOPC) היא קידום מהפכני בטכנולוגיית מוליכים למחצה המשלבת מערכת שלמה הכוללת מעבדים, זיכרון, ממשקים והיגיון מותאם אישית על שבב יחיד וניתן להגדרה מחדש.בניגוד למערכת המסורתית על צ'יפס (SOCS), שהם קשוחים וקשים לשינוי לאחר פריסתם, SOPCs מציעים את הגמישות להתאמה או לשדרג רכיבי חומרה ותוכנה הן ללא צורך בתכנון מחדש יקר.יכולת הסתגלות זו הפכה את SOPC למחלוקת משחקים למערכות משובצות, ומספקת פתרונות מהירים יותר, יעילים יותר וחסכוניים.SOPCs הם בעלי ערך בענפים כמו טלקומוניקציה, רכב ובריאות, שם הטכנולוגיה מתפתחת במהירות ומערכות חייבות להסתגל לדרישות חדשות.לדוגמה, בתחום הרכב, SOPCs מאפשרים תכונות כמו בקרת שיוט אדפטיבית וגילוי התנגשות על ידי מתן עדכונים למערכות המשולבות.עם זאת, יישום מוצלח של SOPC דורש הבנה מוצקה של עקרונות עיצוב חומרה ותוכנה, יחד עם גישה אסטרטגית לפיתוח.

היבטים טכניים של תכנון ובדיקה של SOPC

המסגרת הטכנית של המערכת על שבב תכנותי (SOPC) סובבת סביב גישה עיצובית משותפת של תוכנת חומרה, מה שמבטיח ביצועים וגמישות טובים יותר במערכות משובצות.בניגוד לעיצובי מערכת קונבנציונליים, פיתוח SOPC דורש שילוב מאוזן של שני רכיבי החומרה, כמו לוגיקה הניתנת לתכנות ותהליכי תוכנה להשגת פונקציונליות חלקה.תהליך עיצוב משותף זה ממנף לעיתים קרובות טכניקות אריזה מיקרואלקטרוניות מתקדמות, כמו מערך רשת כדור (BGA), כדי לשפר את היעילות.עם זאת, שיטות בדיקה מסורתיות, כמו מנתחי לוגיקה, נופלות בטיפול במורכבות של SOPC, במיוחד לאבחון.כדי להתגבר על מגבלות אלה, הפכו חשובים להדמיה מודרנית וכלי ניפוי באגים על שבב, כמו Analyder Logiz המשולב של צ'יפסקופ (ILA) (ILA).כלים אלה עוקבים אחר ומנתחים את התנהגות המערכת ישירות על השבב, ומספקים תובנות חשובות כדי לעדן עיצובים ולשפר את האמינות.המעבר לעבר ניפוי באגים על שבב שיפר את הדיוק של אבחון, מזהה ופתר את הבעיות מהר יותר, ובסופו של דבר שיפר את הביצועים והחוסן של מערכות מבוססות SOPC.

תכונות ומאפיינים

מיזוג טכנולוגיות

מערכות על צ'יפס לתכנות (SOPCS) מציגות מיזוג מורכב של מערכת על שבב (SOC), התקני לוגיקה לתכנות (PLD) ומערכי שער לתכנות שדה (FPGA).סינתזה זו לוכדת את המצוינות של טכנולוגיות אלה, ומציעה פלטפורמה רב -תכליתית המותאמת לשלל יישומים.

מעבד משובץ מרכזי

SOPC משלב בדרך כלל לפחות ליבת מעבד משובצת אחת, המתפקדת כמרכז הפעולות המרכזי.היא מתזמנת את פעילויות העיבוד ומשפרות את יכולת החישוב, ומנהלת את החישובים המורכבים הנדרשים למשימות מתוחכמות, ומבטאת את תפקידה בהתקדמות כיום.

טיפול בנתונים מהיר עם RAM במהירות גבוהה

שילוב RAM במהירות גבוהה בתוך SOPC ממלא תפקיד בהאצת עיבוד נתונים ואחסון נתונים.זיכרון זה טוב ליישומים הדורשים עיבוד, כאשר כל חביון יכול בעיקר להשפיע על ביצועי המערכת והתוצאות.סמכות גישה מהירה לנתונים תכונות מתקדמות בשקט ועם זאת ביעילות, ומציגות את נוכחותה.

ספריות ליבת IP נרחבות

SOPCs מציעים ספריות ליבה רחבות של קניין רוחני (IP), ומספקים את החופש ליישם רכיבים מעוצבים ומאומתים מראש.גישה זו מזרזת את ההתפתחות תוך שמירה על אמינות וביצועים עקביים.מקסום הפוטנציאל של הספריות הללו מוביל לפריצות דרך יצירתיות.

התאמה אישית גמישה באמצעות היגיון רב לתכנות

הכללה נדיבה של היגיון הניתן לתכנות ב- SOPC מאפשרת אפשרויות התאמה אישית נרחבות.גמישות זו מאפשרת לשבב לעמוד בדרישות היישום הספציפיות, לטפח פתרונות בהתאמה אישית.זה מזמין תחום של אפשרויות להתאמה ושיפור הפונקציונליות.

פיתוח משופר עם ממשקי ניפוי ותכנות

ממשקי תכנות מעבד ותכנות FPGA בתוך SOPC מפשטים את תהליך השכלול והשיפור.כלים אלה מעניקים תובנה ופקודה הכרחית, הגברת פתרון הבעיות היעילות ומיטב פונקציונליות, מה שמביא בסופו של דבר לתפוקות עיצוביות עמידות יותר.

פוטנציאל אנלוגי ניתן לתכנות

חלק מה- SOPCs מצוידים ברכיבים אנלוגיים ניתנים לתכנות, מה שמגביר את יעילותם במשימות אות מעורב.תכונה זו מרחיבה את השימושים המעשיים של SOPCs מעבר לתחומים דיגיטליים, תוך תומך בגישה מקיפה לארכיטקטורת המערכת ופונקציונליות.

יעילות בצריכת אנרגיה

האופי היעיל באנרגיה של SOPCs מציע תועלת מובהקת בעולם הערכת שימור בהדרגה.זה מאריך את זמן ההפעלה של מכשירים תלויים בסוללה ומפחית את הוצאות האנרגיה במערכים גדולים יותר, תוך התאמה עם הדגש הגובר על התודעה האקולוגית.

עיצוב קומפקטי חוסך בחלל

לבסוף, העיצוב הקומפקטי של SOPCs משפר את היישום שלהם בסביבות עם מגבלות מרחביות, מה שהופך אותם למצוינים למערכות ניידות ומוטמעות.ניצול נבון זה של המרחב תוך שמירה על פונקציונליות נרחבת מציין הישג בחדשנות הנדסית ובעדינות, ומבקש את המגמה למזעור המכשירים.

אסטרטגיות פיתוח למערכות SOPC

שלב 1: תכנון החומרה (Sopcbuilder ו- Quartus II)

השלב הראשון בפיתוח מערכת SOPC, כמו אחת עם מעבד NIOS II, מתחיל בעיצוב חומרה.באמצעות כלים כמו SopcBuilder ו- Quartus II, באפשרותך להתאים אישית את ה- CPU והציוד היקפי כך שיתאימו לצרכים ספציפיים לפרויקט.ליבות ה- IP של Altera, יחד עם פתרונות צד ג 'ו- VHDL, עוזרים לייעל תהליך זה על ידי מתן רכיבים לשימוש חוזר, הפחתת הצורך להתחיל מאפס ומזעור שגיאות תכנון בשלב מוקדם.

שלב 2: מעבר לפיתוח תוכנה

לאחר השלמת עיצוב החומרה, SOPCBUILDER מייצר אוטומטית ערכת פיתוח תוכנה (SDK) המותאמת לרכיבים המוגדרים.SDK זה מפשט את המעבר לתכנות תוכנה, ומבטיח שהתוכנה תתיישר בצורה מושלמת עם עיצוב החומרה.אתה יכול להשתמש בשפות תכנות שונות שנעו בין הרכבה ל- C/C ++ לכתיבה, להרכיב ולבצע באגים בתוכנת המערכת, ולשפר את הגמישות והיצירתיות בתהליך הפיתוח.

שלב 3: יישום המערכת

עם הכנת חומרה ותוכנה כאחד, השלב הבא הוא יישום המערכת.תהליך זה עוקב אחר רצף מוגדר: הפעלת Quartus II, קביעת תצורה של ה- CPU ב- SopcBuilder, ועיצוב לוח המעגל של NIOS II.כל אחד מהצעדים הללו בונה על הקודם, ויוצר זרימת עבודה איטרטיבית המעודדת עידון ואופטימיזציה מתמשכת לאורך הפרויקט.

שלב 4: למידה מניסיון

החלת שיעורים שנלמדו מפרויקטים קודמים.בדיקות מוקדמות ואבות -טיפוס עוזרים לחשוף חוסר יעילות של המערכת לפני שהם הופכים לבעיות מרכזיות.אתה יכול להשתמש בתובנות אלה כדי לבצע התאמות קטנות אך משמעותיות למתודולוגיות שלהם, מה שמוביל לתהליכים חלקים יותר ולמערכות אמינות יותר.גישה לשיפור איטרטיבי זו מבטיחה כי כל פרויקט נהנה מעשי, ידע ולא מסתמך אך ורק על מושגים תיאורטיים.

סיכויי פיתוח

העתיד של המערכת על שבב הניתן לתכנות (SOPC) טמון ביכולתה לשלב טכנולוגיות שונות, כגון PLD (התקני לוגיקה הניתנים לתכנות) ו- ASIC (מעגלים משולבים ספציפיים ליישום), בפתרון יחיד וגמיש יותר חסכוני יותר.מאשר שיטות מסורתיות.אינטגרציה זו מאפשרת ל- SOPC לשלב רכיבים כמו מעבדים, DSPs, זיכרון ו- iOS על שבב אחד, מה שהופך אותו להתאמה ומדרגית לתעשיות הדורשות התקדמות טכנולוגית מהירה.ההתקדמות במחקר SOPC מונעת על ידי שיתוף פעולה בין תחומים כמו הנדסת מחשבים, מדעי חומרים ופיתוח תוכנה, מה שמוביל לכלים טובים יותר לפריסה מהירה יותר ושילוב קל יותר.מגמות מתעוררות מראות ששילוב AI ולמידת מכונה עם SOPC יכול לשפר עוד יותר את ביצועי המערכת, במיוחד בעבודת נתונים וטכנולוגיות אוטונומיות.מבחינה כלכלית, SOPC מציעה חיסכון לטווח הארוך על ידי הפחתת זמן ועלויות פיתוח המוצר, מה שהופך אותו לאופציה אטרקטיבית עבור חברות טק המחפשות פתרונות יעילים.עם הפוטנציאל שלו לאחד פונקציות מערכת מרובות על שבב יחיד, SOPC צפויה להמשיך ולהניע חדשנות בעיצוב מוליכים למחצה, ולגרום למחקר שוטף כדי לפתוח יישומים ויכולות חדשות.

יישומים של טכנולוגיית SOPC

ניתן לראות את הרלוונטיות ההולכת וגוברת של טכנולוגיית SOPC (System on ChIP לתכנות) בשלושה שדות:

שילוב במערכות משובצות

טכנולוגיית SOPC משפרת מערכות משובצות על ידי איחוד פונקציות מרובות על שבב יחיד, ומשפרת את היעילות והביצועים הכוללים של המערכת תוך אופטימיזציה של צריכת החשמל.אופטימיזציה זו מאפשרת עיבוד, מועיל במערכות בקרת רכב ובאלקטרוניקה צרכנית.שליטה בשימוש ב- SOPC לפיתוח קושחה מרחיבה את האופק להתאמה אישית ומדרגיות, ומדגימה מעבר חלק מטכניקות קונבנציונאליות לחידושים מודרניים.האופי הניתן להתאמה של טכנולוגיית SOPC מעצים להתאים במהירות מערכות כדי לעמוד בתקני התעשייה המשתנים וציפיות הצרכנים.

השפעה על התקשורת

במסגרת טלקומוניקציה, טכנולוגיית SOPC מקדמת את עיבוד האותות על ידי ניהול העברת נתונים במהירות גבוהה וטיפול בתכניות אפנון מורכבות, מה שהופך אותו לאבן הפינה לתשתיות רשת עכשוויות.השימוש המעשי שלה תומך ביצירת פרוטוקולים מהדור הבא ומגביר את היכולת של מערכות נוכחיות ללא עלויות חומרה נוספות.יתר על כן, טכנולוגיית SOPC משפרת את אמינות הרשת והביטחון של רשת התקשורת באמצעות תיקון שגיאות יעיל והצפנה חזקה, ומבשר עידן חדש של קישוריות דיגיטלית משופרת.

טרנספורמציות באוטומציה תעשייתית

בתחום האוטומציה התעשייתית, SOPC מייעל את תהליכי הבקרה והדיוק בפעולות.על ידי שילוב פתרונות SOPC, תעשיות נהנות מגילוי תקלות קודמות ושילוב חלק של מכשירי IoT, מטפח תחזוקה חזויה וזמן תפעול גבוה יותר.השילוב של טכנולוגיית SOPC עם למידת מכונה פותח דרכים למערכות כדי להשיג יכולות קבלת החלטות אדפטיביות, מהפכה בשיטות ייצור מסורתיות ועידוד יישום מפעלים חכמים.גישה חשיבה קדימה זו מספקת תובנות לגבי מגמות עתידיות המדגישות את היעילות והקיימות התעשייתית.
