מדריך מתג שקופיות: איך זה עובד, סוגים ויישומי מעגל

במאמר זה תלמדו מהו מתג החלקה וכיצד הוא משמש לשליטה בזרימת החשמל במעגל.אתה תבין את הסמל, המבנה הפנימי ועקרון העבודה שלו.תוכלו גם לחקור את הסוגים השונים של מתגי ההחלפה, המפרטים החשמליים שלהם, היתרונות, המגבלות והיישומים הנפוצים שלהם.בנוסף, תראה איך מתגי החלקה משתווים למתגי מתג והנעה וכיצד לבחור את המתאים למעגל.

קטלוג

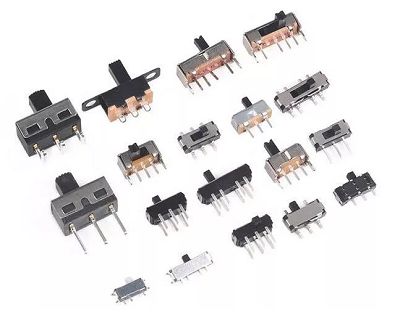

איור 1. הסט מתג

מהו מתג Slide?

מתג החלקה הוא מתג אלקטרומכני קטן המשמש לשליטה בזרימת הזרם החשמלי במעגל.הוא פועל על ידי הזזת מחוון קטן מעמדה אחת לאחרת כדי להפעיל או לכבות מעגל או לשנות את החיבור שלו.מתגי החלקה נמצאים בדרך כלל במכשירים אלקטרוניים, מעגלים ולוחות בקרה מכיוון שהם קומפקטיים וקלים לתפעול.הם מאפשרים להפעיל או להשבית ידנית כוח חשמלי בתנועת הזזה פשוטה.בשל האמינות והעיצוב הפשוט שלהם, מתגי החלקה נמצאים בשימוש נרחב באלקטרוניקה צרכנית, בקרות כוח ובמודולים אלקטרוניים קטנים.

סמל של מתג סלייד

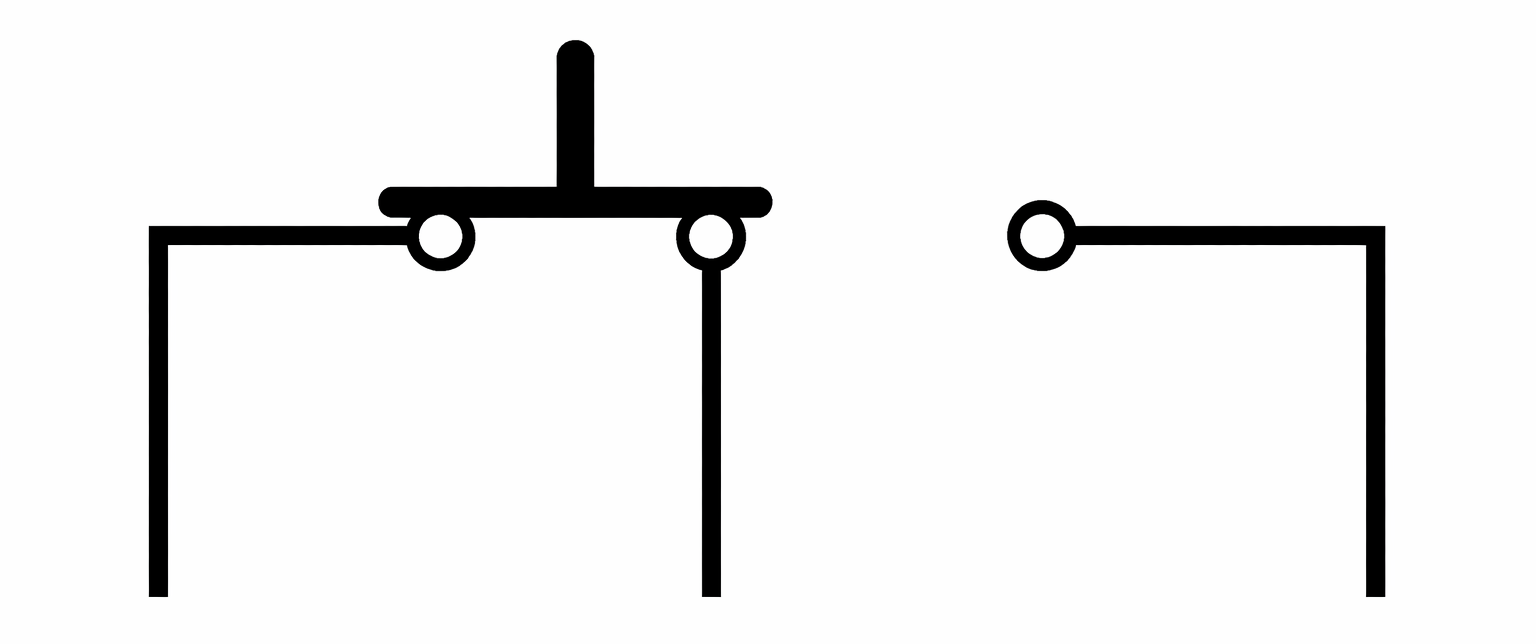

איור 2. סמל מתג החלקה

בשרטוטים חשמליים, סמל מתג החלקה מייצג את התקן המיתוג המשמש לפתיחה או סגירה של מעגל חשמלי.הסמל מורכב בדרך כלל מנקודות חיבור קבועות וקו נייד המציין את נתיב המעבר בין מסופים.דיאגרמה זו עוזרת לנו להבין כיצד המתג מחבר חלקים שונים של מעגל.הסמל המדויק עשוי להשתנות מעט בהתאם לתצורת המתג המוצגת בתרשים.שימוש בסמלים סכמטיים סטנדרטיים מבטיח שדיאגרמות מעגלים יישארו ברורות, עקביות וקלות לפירוש במהלך תכנון אלקטרוני ופתרון בעיות.

בניית מתג Slide

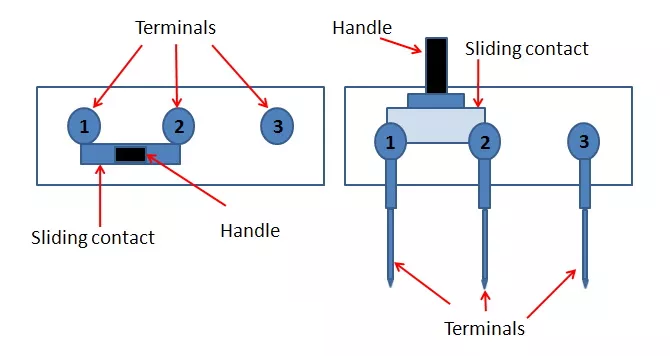

איור 3. בניית מתג סלייד

• ידית (מחוון)

הידית היא החלק החיצוני של מתג ההחלקה המוזז באצבע.הוא עשוי בדרך כלל מפלסטיק או מחומר מבודד עמיד כדי להבטיח פעולה ידנית בטוחה.הידית נעה אופקית לאורך נתיב קבוע כדי למקם מחדש את המגעים הפנימיים בתוך המתג.

• מגע הזזה (איש קשר נע)

מגע ההזזה הוא החלק המוליך הנעים המחובר למנגנון המחוון.הוא עשוי בדרך כלל ממתכת כדי להבטיח מגע חשמלי טוב בין המסופים.רכיב זה נע פיזית על פני נקודות מגע שונות כאשר המחוון מוזז.

• טרמינלים

מסופים הם פיני המתכת המחברים את מתג ההחלקה למעגל חשמלי.הם משתרעים מגוף המתג כך שניתן להלחים אותם על לוח מעגלים מודפסים (PCB).כל טרמינל משמש כנקודת חיבור בין המתג לחיווט החיצוני של המעגל.

• דיור

המארז הוא המעטפת החיצונית שתוחם ומגן על הרכיבים הפנימיים של מתג ההחלקה.הוא עשוי בדרך כלל מפלסטיק או מתכת כדי לספק חוזק מכני ובידוד.המארז שומר על החלקים הפנימיים מיושרים ומגן עליהם מפני אבק, נזק והפרעות חיצוניות.

עקרון העבודה של מתג Slide

עקרון העבודה של מתג החלקה מבוסס על תנועת מפעיל הזזה המשנה את החיבור בין המגעים הפנימיים.כאשר אתה דוחף את המחוון לצד אחד, המגע הפנימי מתיישר עם מסוף ספציפי בתוך המתג.יישור זה משלים את הנתיב החשמלי או שובר את החיבור בהתאם למצב המתג.אם המגע מגשר בין שני מסופים, זרם חשמלי יכול לזרום דרך המעגל.כאשר המחוון מתרחק מנקודת המגע, נתיב המעגל נקטע והזרם מפסיק לזרום.תנועת הזזה פשוטה זו מאפשרת למתג לשלוט באופן ידני על המצב החשמלי של מעגל.בגלל המנגנון הפשוט הזה, מתגי החלקה מספקים שליטה ידנית אמינה במערכות אלקטרוניות רבות.

סוגי מתגי Slide

מתג Slide SPDT

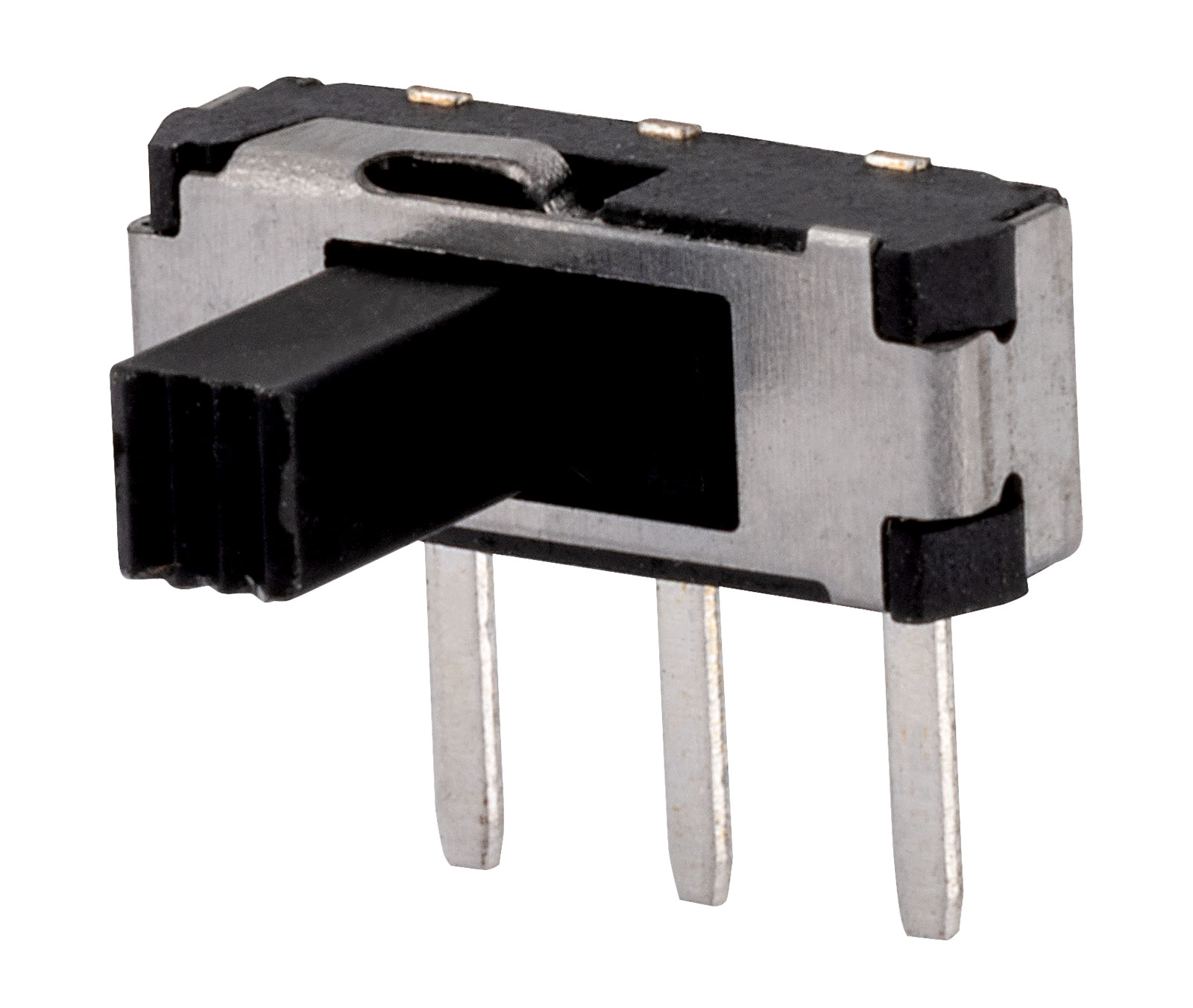

איור 4. מתג Slide SPDT

מתג החלקה SPDT (Single Pole Double Throw) הוא מתג המחבר מסוף כניסה אחד לאחד משני מסופי מוצא אפשריים.הוא מכיל מגע אחד נע שיכול להחליק בין שתי נקודות חיבור שונות.כאשר המחוון נע למצב אחד, מסוף הקלט מתחבר למסוף המוצא הראשון.כאשר המחוון עובר לצד השני, החיבור משתנה למסוף הפלט השני.פעולת מיתוג זו מאפשרת ניתוב מחדש של נתיב מעגל בודד בין שני מסלולים חשמליים שונים.העיצוב המוצג באיור ממחיש כיצד מפעיל ההזזה משנה את החיבור בין המסופים תוך כדי תנועה.בגלל סידור המיתוג הפשוט הזה, מתגי החלקה של SPDT משמשים בדרך כלל לבחירת אות או מעגל בסיסיים.

מתג Slide SPST

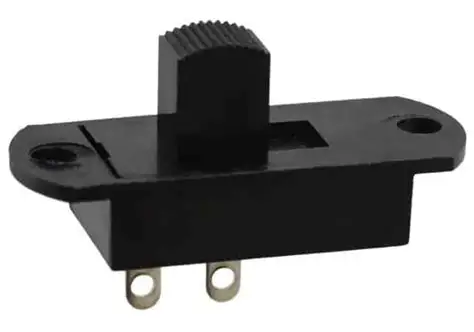

איור 5. מתג Slide SPST

מתג החלקה SPST (Single Pole Single Throw) הוא הסוג הפשוט ביותר של מתג החלקה המשמש לשליטה במעגל חשמלי יחיד.יש לו מסוף כניסה אחד ומסוף פלט אחד המחוברים או מנותקים על ידי פעולת ההזזה.כאשר המחוון מועבר למצב ON, המגע הפנימי מקשר את שני המסופים יחדיו.כאשר המחוון עובר למצב OFF, המגע נפרד והנתיב החשמלי נשבר.מנגנון פשוט זה פועל כבקרת הפעלה/כיבוי בסיסית לזרם חשמלי.המבנה המוצג באיור מדגים כיצד המחוון עובר בין שני עמדות כדי לשלוט בחיבור.בגלל הפשטות שלו, מתג ההחלקה SPST נמצא בשימוש נרחב עבור פונקציות מיתוג כוח פשוטות.

מתג DPST Slide

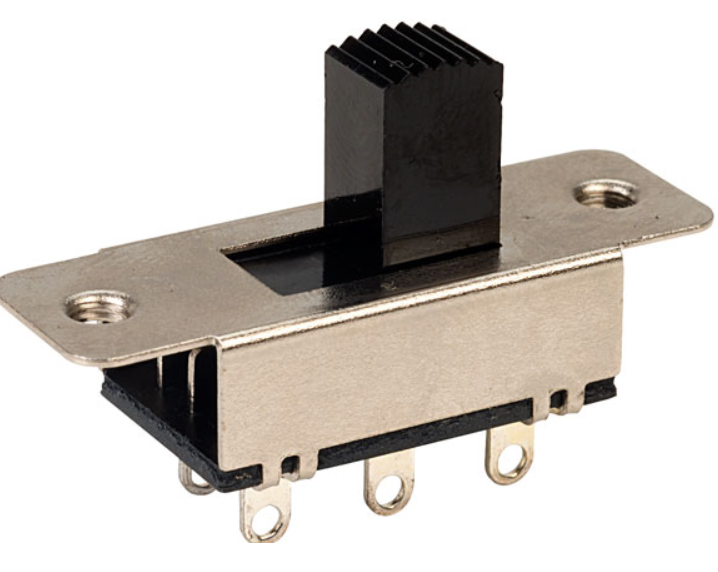

איור 6. מתג DPST Slide

מתג החלקה DPST (Double Pole Single Throw) מיועד לשלוט בשני מעגלים עצמאיים בו-זמנית באמצעות פעולת הזזה אחת.הוא מכיל שני נתיבי מיתוג פנימיים נפרדים הנעים יחד בעת הפעלת המחוון.כאשר המחוון נדחף למצב ON, שני המעגלים מתחברים בו זמנית.כאשר הוא מועבר למצב OFF, שני החיבורים נפתחים בו-זמנית.עיצוב זה מאפשר להחליף שני קווי חשמל יחד עם שליטה ידנית אחת.התצורה המוצגת באיור משקפת כיצד תנועת הזזה אחת משפיעה על שני נתיבי מיתוג פנימיים.מתגי החלקה DPST משמשים בדרך כלל כאשר שני מעגלים חייבים להיות נשלטים יחד באופן מסונכרן.

מתג DPDT

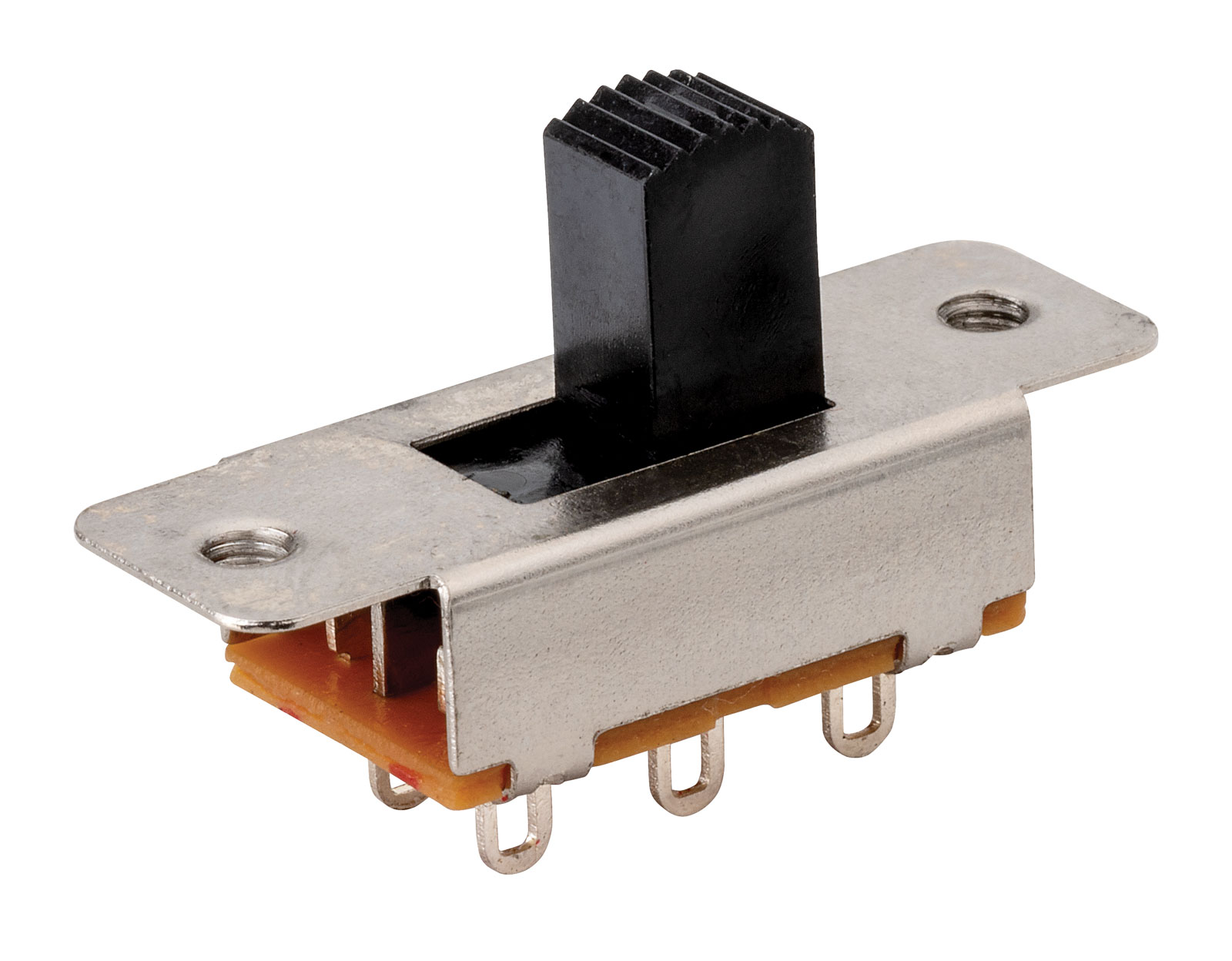

איור 7. מתג DPDT Slide

מתג DPDT (Double Pole Double Throw) הוא התקן מיתוג שיכול לשלוט בשני מעגלים נפרדים ולעבור כל אחד מהם בין שני נתיבי פלט שונים.הוא מכיל שני קטבים, לכל אחד שתי נקודות חיבור אפשריות.כאשר המחוון זז, שני המעגלים משנים את עמדות החיבור שלהם בו-זמנית.זה מאפשר לכל מעגל לעבור לסירוגין בין שני נתיבים מסוף שונים בהתאם למיקום המחוון.מבנה המיתוג המוצג באיור מראה כיצד מסודרים טרמינלים מרובים כדי לתמוך בפונקציית המיתוג הכפולה הזו.בגלל יכולת זו, מתג DPDT מספק בקרת מיתוג גמישה עבור מעגלים הדורשים שני שינויי חיבור בו זמנית.

מפרט חשמלי של מתגי סלייד

פרמטר	מפרט
מתח מדורג	דירוג טיפוסי של 12 V - 50 V DC עבור מתגי שקופיות PCB קטנים
דירוג נוכחי	0.3 A – 3 A בהתאם לגודל המתג ועיצוב המגעים
צור קשר עם התנגדות	≤ 20 mΩ אופייני כאשר המגעים סגורים
התנגדות בידוד	≥ 100 MΩ ב-500 V DC
חוזק דיאלקטרי	500 V – 1000 V AC למשך דקה אחת בין טרמינלים
טווח טמפרטורות הפעלה	טווח פעולה טיפוסי של 20°C עד +85°C
חיים מכניים	10,000 - 50,000 מחזורי מיתוג
חיים חשמליים	5,000 - 10,000 מחזורי מיתוג תחת עומס מדורג
סוג טרמינל	פיני חור דרך PCB או מסופי זיזי הלחמה
צור קשר עם חומר	מגעי סגסוגת נחושת מצופים כסף או פליז
דירוג איש קשר	0.3 A ב-50 V DC או 3 A ב-12 V DC (דירוגים נפוצים)
כוח מיתוג	כוח הפעלת המחוון של 100 gf - 300 gf
מרחק נסיעה	תנועת המחוון של 2 מ"מ - 4 מ"מ בין עמדות
חומר בידוד	תרמופלסטי בטמפרטורה גבוהה (מדורג UL94 V-0)
מרווח טרמינלים	2.54 מ"מ – 5.08 מ"מ גובה PCB סטנדרטי

יתרונות ומגבלות של מתגי Slide

מתגי החלקה משמשים במעגלים אלקטרוניים מכיוון שהם פשוטים, זולים וקלים לשימוש, אך יש להם גם כמה מגבלות.

היתרונות של מתגי Slide

• שליטה ידנית פשוטה הופכת את מתגי ההחלקה לקלים לתפעול במכשירים אלקטרוניים רבים.

• גודל קומפקטי מאפשר להם להשתלב בקלות על לוחות מעגלים קטנים וציוד נייד.

• עלות ייצור נמוכה הופכת אותם לחסכוניים עבור מוצרים אלקטרוניים בקנה מידה גדול.

• מצב ON/OFF ברור מספק מצב מיתוג גלוי.

• מבנה מכני אמין מבטיח ביצועי מיתוג יציבים במעגלים בסיסיים.

• התקנה קלה על מעגלים מודפסים באמצעות מסופי הלחמה סטנדרטיים.

מגבלות של מתגי Slide

• מגעים מכניים עלולים להתבלות לאחר מחזורי מיתוג רבים.

• מהירות מיתוג מוגבלת בהשוואה למתגים אלקטרוניים או מוצקים.

• גודל קטן עשוי להקשות על הפעלה ידנית בעיצובים מסוימים.

• לא מתאים ליישומי מיתוג בעלי הספק גבוה או זרם גבוה.

• חשיפה לאבק או ללחות עלולה להשפיע על אמינות המיתוג לטווח ארוך.

יישומים של מתגי Slide

1. מוצרי אלקטרוניקה

מתגי הגלישה משמשים לעתים קרובות במוצרי אלקטרוניקה קטנים כגון מכשירי רדיו, רמקולים וגאדג'טים אלקטרוניים.הם מאפשרים שליטה ידנית בכוח או בפונקציות בסיסיות בתנועת הזזה פשוטה.הגודל הקומפקטי שלהם הופך אותם לאידיאליים עבור מכשירים עם שטח פנימי מוגבל.

2. מכשירים אלקטרוניים ניידים

מכשירים ניידים רבים משתמשים במתגי החלקה לשליטה בכוח או לבחירת מצב.דוגמאות כוללות אלקטרוניקה כף יד, מודולים המופעלים על ידי סוללה והתקני תקשורת קטנים.המתג מספק מיקום פיזי ברור המציין אם המכשיר מופעל או כבוי.

3. צעצועים אלקטרוניים

מתגי החלקה נמצאים בשימוש נרחב בצעצועים המופעלים על ידי סוללה כדי לשלוט בכוח או להפעיל פונקציות קול ותאורה.הם מציעים פתרון מיתוג פשוט ועמיד המתאים לשימוש ידני חוזר.הגודל הקטן שלהם גם מתאים היטב בתוך בתי צעצועים קומפקטיים.

4. לוחות בקרה

לוחות בקרה תעשייתיים או אלקטרוניים כוללים לפעמים מתגי החלקה לבחירת מצבי הפעלה או הפעלת פונקציות מסוימות.המתג מספק דרך ברורה וישירה לשנות הגדרות באופן ידני.הפעולה הפשוטה שלו מקלה על שליטה בציוד.

5. עשה זאת בעצמך אלקטרוניקה ואבות טיפוס

מתגי Slide נמצאים בשימוש נפוץ בפרויקטים אלקטרוניים, לוחות אבות טיפוס וערכות פיתוח.הם מאפשרים לשלוט באופן ידני על מצבי מעגל במהלך בדיקה וניסוי.המבנה הפשוט שלהם מאפשר לשלב אותם בקלות בעיצובים אלקטרוניים מותאמים אישית.

6. מעגלי בחירת סוללה

מערכות אלקטרוניות מסוימות משתמשות במתגי החלקה כדי לחבר או לנתק מקורות סוללה בתוך מעגל.זה מאפשר לנהל באופן ידני מקורות כוח במכשירים אלקטרוניים קטנים.פעולת ההזזה מספקת דרך פשוטה לשלוט בחיבור בין קווי מתח.

מתג החלקה לעומת מתג החלפת מול מתג ההנעה

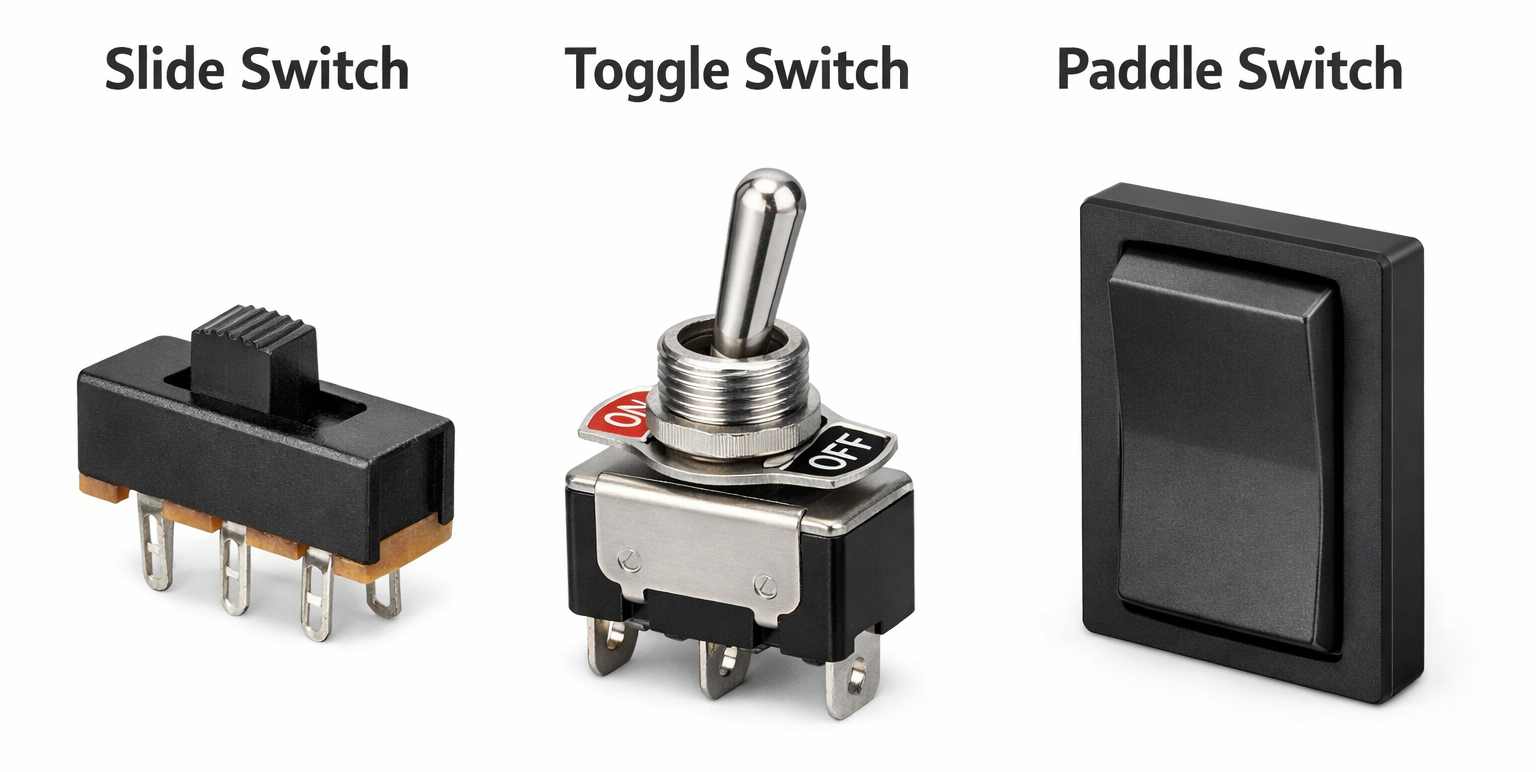

איור 8. מתג החלקה לעומת מתג החלפה לעומת מתג ההנעה

תכונה	הסט מתג	החלף מתג	מתג ההנעה
שיטת הפעלה	תנועת הזזה	תנועת היפוך מנוף	לחיצה על משטח משוט שטוח
אינטראקציה עם המשתמש	החלק שמאלה או ימינה	הפוך את הידית למעלה או למטה	דחוף את ההנעה
עיצוב מכני	מחוון ליניארי קומפקטי	מפעיל מבוסס מנוף	מפעיל שטוח גדול
סגנון הרכבה	PCB או תושבת לוח	תושבת ללוח	תושבת לקיר או לפאנל
גודל	קטן וקומפקטי	גודל בינוני	עיצוב גדול יותר
מחוון מיקום חזותי	מיקום המחוון נקה	כיוון המנוף מציין מצב	מיקום ההנעה מציין מצב
בקרה טיפוסית	בקרת מעגל פשוטה	בקרת מיתוג מעגלים	בקרת כוח לתאורה
קלות תפעול	תנועת החלקה פשוטה	דורש היפוך מנוף	תפעול לחיצה קל
התקנה	לעתים קרובות מולחם ל-PCB	מותקן דרך חור בלוח	מותקן בפלטות קיר
שילוב מכשיר	משמש בתוך מכשירים אלקטרוניים	משמש בלוחות ציוד	משמש במערכות בקרת חדרים
דיוק שליטה	מתאים למעגלים קטנים	מתאים למעגלים שונים	מיועד לשליטה ידנית בחדר
עמידות	חיים מכניים בינוניים	בדרך כלל חיים מכניים חזקים	מיועד לשימוש ידני תכוף
החלפת סגנון	תנועת מיתוג ליניארית	תנועת ידית סיבובית	מיתוג מבוסס לחץ
סביבה טיפוסית	אלקטרוניקה ומכשירים קטנים	לוחות תעשייתיים או ציוד	בקרת מגורים או מבנים
עיצוב ויזואלי	מינימלי וקומפקטי	מכני וחשוף	משטח מודרני ושטוח

כיצד לבחור את מתג ההזזה הנכון?

1. קבע את דירוג החשמל

השלב הראשון הוא לבדוק את רמות המתח והזרם הנדרשות של המעגל שבו ישמש המתג.המתג הנבחר חייב להיות בעל דירוגים חשמליים התומכים בבטחה בערכים אלה.בחירת מתג בעל דירוג מתאים מסייעת במניעת התחממות יתר ומבטיחה פעולת מעגל יציבה.

2. בחר את סוג ההרכבה הנכון

מתגי החלקה זמינים בסגנונות הרכבה שונים כגון הרכבה של PCB או הרכבה על לוח.סוג ההרכבה צריך להתאים לעיצוב המכני של המכשיר או המעגל.הרכבה נכונה מבטיחה שהמתג מתאים בצורה מאובטחת ומתפקד באופן אמין במהלך הפעולה.

3. שקול את הגודל והממדים של המתג

הגודל הפיזי של מתג ההחלקה חייב להתאים לשטח הפנוי במכשיר.עליך לבדוק את מידות המתגים, מרווח הטופים ומרחק הנסיעה של המחוון.מתג בגודל מתאים מבטיח התקנה חלקה ותפעול נוח.

4. בדוק את המספר הנדרש של מוטות והשלכות

תצורות שונות של מתגי החלקה מספקות אפשרויות חיבור שונות למעגלים חשמליים.סידור המוט והזריקה הנדרשים צריכים להתאים לפונקציית בקרת המעגל המיועדת.בחירת התצורה הנכונה מבטיחה שהמתג יבצע את משימת המעבר הרצויה.

5. הערכת עמידות וחיים מכניים

דירוג החיים המכני מציין כמה מחזורי מיתוג מתג ההחלקה יכול לבצע לפני שחיקה.התקנים הדורשים החלפה תכופה צריכים להשתמש במתגים המיועדים לחיים מכניים ארוכים יותר.זה עוזר לשמור על ביצועים אמינים במהלך שימוש ממושך.

6. שקול את התנאים הסביבתיים

גורמים סביבתיים כגון טמפרטורה, לחות ואבק יכולים להשפיע על ביצועי המתגים.בחירת מתג המיועד לסביבת ההפעלה הצפויה משפרת את האמינות לטווח ארוך.זה חשוב במיוחד עבור מכשירים המשמשים בתנאים קשים או בחוץ.

מסקנה

מתגי החלקה הם מכשירים פשוטים ואמינים המשמשים לשליטה במעגלים חשמליים עם תנועת הזזה.גודלם הקטן, העלות הנמוכה והתפעול הקל הופכים אותם לנפוצים במכשירים אלקטרוניים ומעגלים רבים.הבנת החלקים, עקרון העבודה, הסוגים והמפרטים שלהם עוזרת בבחירת המתג המתאים למעגל.בחירת מתג ההחלקה הנכון בהתבסס על דירוג חשמלי, גודל ותצורה מבטיחה בקרת מעגל בטוחה ויעילה.
