שיטות הארקה מיגון: כיצד להפחית EMI במערכות כבלים

הארקת מיגון עוזרת לך להגן על האותות שלך מפני הפרעות אלקטרומגנטיות ורעש לא רצוי במערכות אלקטרוניות.במאמר זה תלמדו מהי הארקת מיגון וכיצד היא שונה מהארקת אות.כמו כן, תבין את שיטות המפתח המשמשות עבור מערכות בתדר נמוך, בתדר גבוה ובתדר מעורב.בנוסף, תחקור סוגי כבלים, טעויות נפוצות והיכן נעשה שימוש בשיטות אלו.

קטלוג

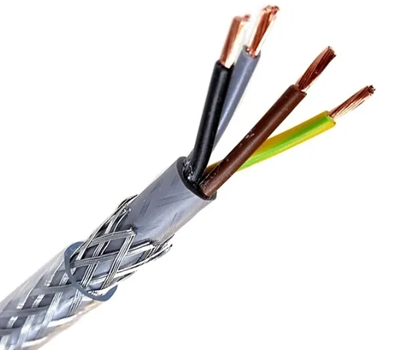

איור 1. מבנה כבל ממוגן

מהי הארקת מיגון?

הארקת מיגון היא תהליך חיבור המגן המוליך של כבל להארקת ייחוס כדי להפחית הפרעות אלקטרומגנטיות (EMI) ורעש לא רצוי.המגן, עשוי בדרך כלל מנחושת קלועה או נייר כסף כפי שמוצג באיור 1, פועל כמחסום החוסם הפרעות חשמליות חיצוניות מלהשפיע על האות בפנים.על ידי הפניית הפרעות לאדמה, זה עוזר לשמור על שלמות האות ומשפר את ביצועי המערכת הכוללים.שיטה זו נמצאת בשימוש נרחב במערכות אלקטרוניות שבהן יש חשיבות לאותות יציבים ונקיים.זהו חלק מרכזי בתכנון תאימות אלקטרומגנטית (EMC).

בניגוד להארקת אות, המספקת נתיב חזרה לזרם במעגל, הארקת מיגון מתמקדת רק בהגנה על אותות מפני רעש.הוא אינו נושא זרם הפעלה רגיל, אלא מטפל בהפרעות נגרמות.ההבחנה הזו חשובה כי ערבוב תפקידים אלה עלול להוביל לבעיות ביצועים.הארקת מגן נועדה לבודד רעשים, בעוד שהארקת אות מבטיחה פעולה תקינה של המעגל.שמירה על פונקציות אלו בנפרד מסייעת לשפר את האמינות ומפחיתה שיבושים חשמליים.

שיטת הארקת מגן בתדר נמוך

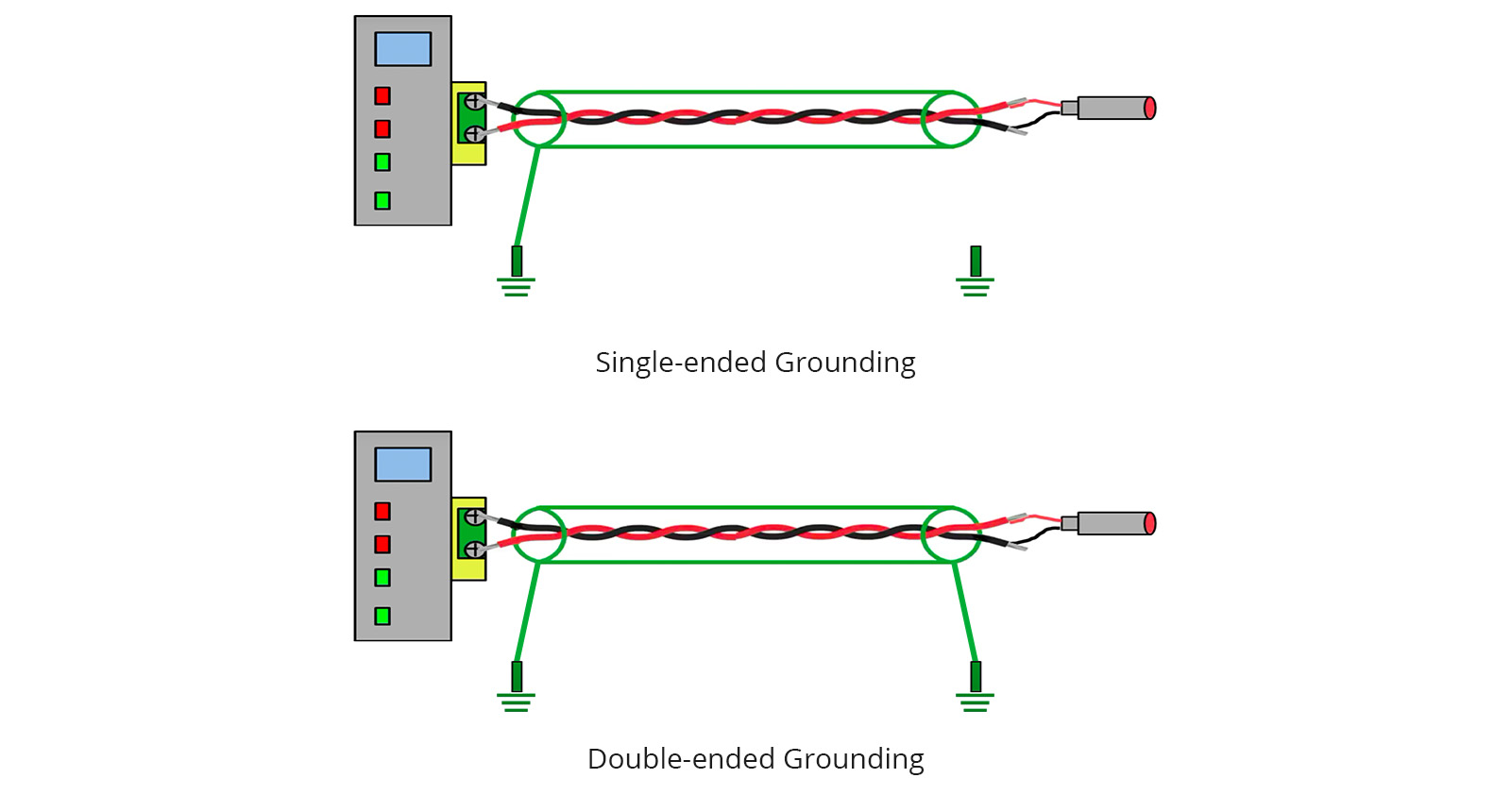

איור 2. הארקה חד-קצה ודו-קצה

הארקת מגן בתדר נמוך היא שיטה המשמשת להפחתת רעש במערכות הפועלות בתדרי אות נמוכים יותר, בדרך כלל מתחת לכמה קילו-הרץ.בגישה זו, מגן הכבל מוארק בנקודה אחת בלבד, המכונה הארקה חד-נקודתית.שיטה זו מונעת זרמים במחזור, הנקראים גם לולאות הארקה, שעלולים להכניס רעש לא רצוי למערכת.נקודת ההארקה נבחרת בדרך כלל במקור האות או בעומס, בהתאם לתכנון המערכת.כפי שמוצג באיור 2, הארקה בקצה אחד מבטיחה התייחסות יציבה מבלי ליצור נתיב לולאה.טכניקה זו פשוטה ויעילה עבור יישומים בתדר נמוך.

הארקה חד נקודתית פועלת על ידי ביטול נתיבי הארקה מרובים שיכולים לאפשר לזרם לזרום דרך המגן.כאשר שני הקצוות מקורקעים בתדרים נמוכים, הבדלים בפוטנציאל הארקה עלולים לגרום לזרמי רעש להסתובב.על ידי הארקה של קצה אחד בלבד, המגן פועל אך ורק כמחסום מגן ולא כנתיב זרם.הבחירה בין הארקה מקצה המקור לבין הארקה מקצה העומס תלויה במקום שבו יש סיכוי גבוה יותר שהרעש ייכנס למערכת.שיטה זו משמשת בדרך כלל במערכות שמע, מכשור ומעגלי בקרה.הוא מספק הפחתת רעש אמינה מבלי להוסיף מורכבות לעיצוב.

שיטת הארקת מגן בתדר גבוה

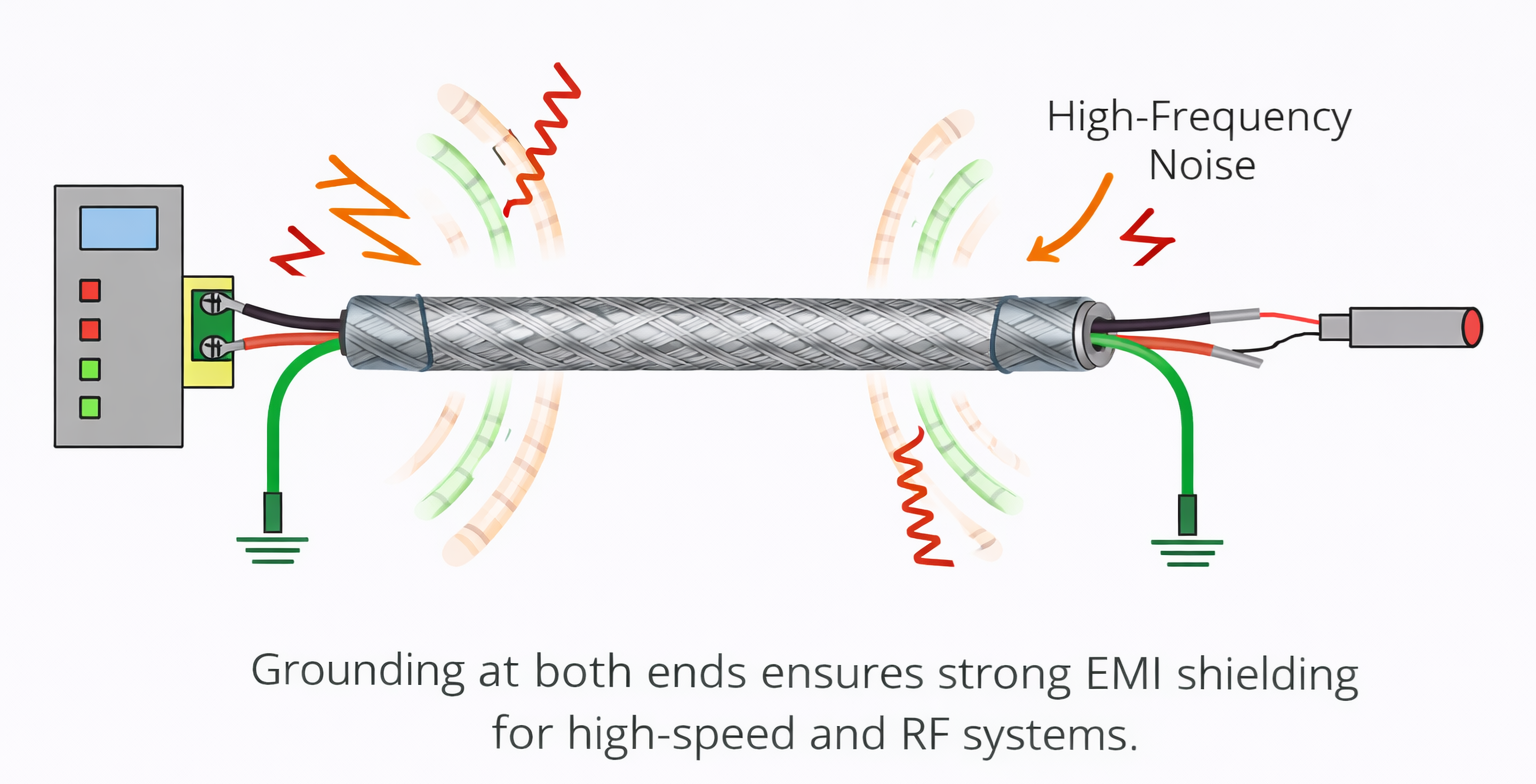

איור 3. שיטת הארקת מגן בתדירות גבוהה

הארקת מגן בתדר גבוה היא טכניקה המשמשת לשליטה בהפרעות אלקטרומגנטיות במערכות הפועלות בתדרים גבוהים.בתדרים אלה, הרעש מתנהג בצורה שונה ויכול בקלות להתחבר לכבלים דרך שדות אלקטרומגנטיים.כדי לטפל בזה, המגן חייב להיות מוארק במספר נקודות, בדרך כלל בשני קצוות הכבל.זה יוצר נתיב בעל עכבה נמוכה המאפשר לנקז ביעילות רעש בתדר גבוה לאדמה.בניגוד לשיטות בתדר נמוך, המטרה כאן היא למזער עכבה במקום למנוע לולאות זרם.גישה זו טובה במערכות מהירות ו-RF.

הארקה בשני הקצוות משפרת את יעילות המיגון על ידי הפחתת עכבת המגן לכל אורכו.בתדרים גבוהים, אפילו פערים קטנים או קטעים לא מקורקעים יכולים לפעול כמו אנטנות, ולאפשר לרעש להיכנס או לברוח.על ידי חיבור שני הקצוות לאדמה, המגן יוצר מחסום מתמשך מפני הפרעות.שיטה זו משפרת את דיכוי EMI ומבטיחה איכות אות טובה יותר בסביבות תובעניות.הוא נמצא בשימוש נרחב במערכות תקשורת, קווי נתונים מהירים ויישומי RF.יישום נכון מבטיח הגנה חזקה מפני מקורות רעש חיצוניים.

טכניקת הארקה של מגן היברידי

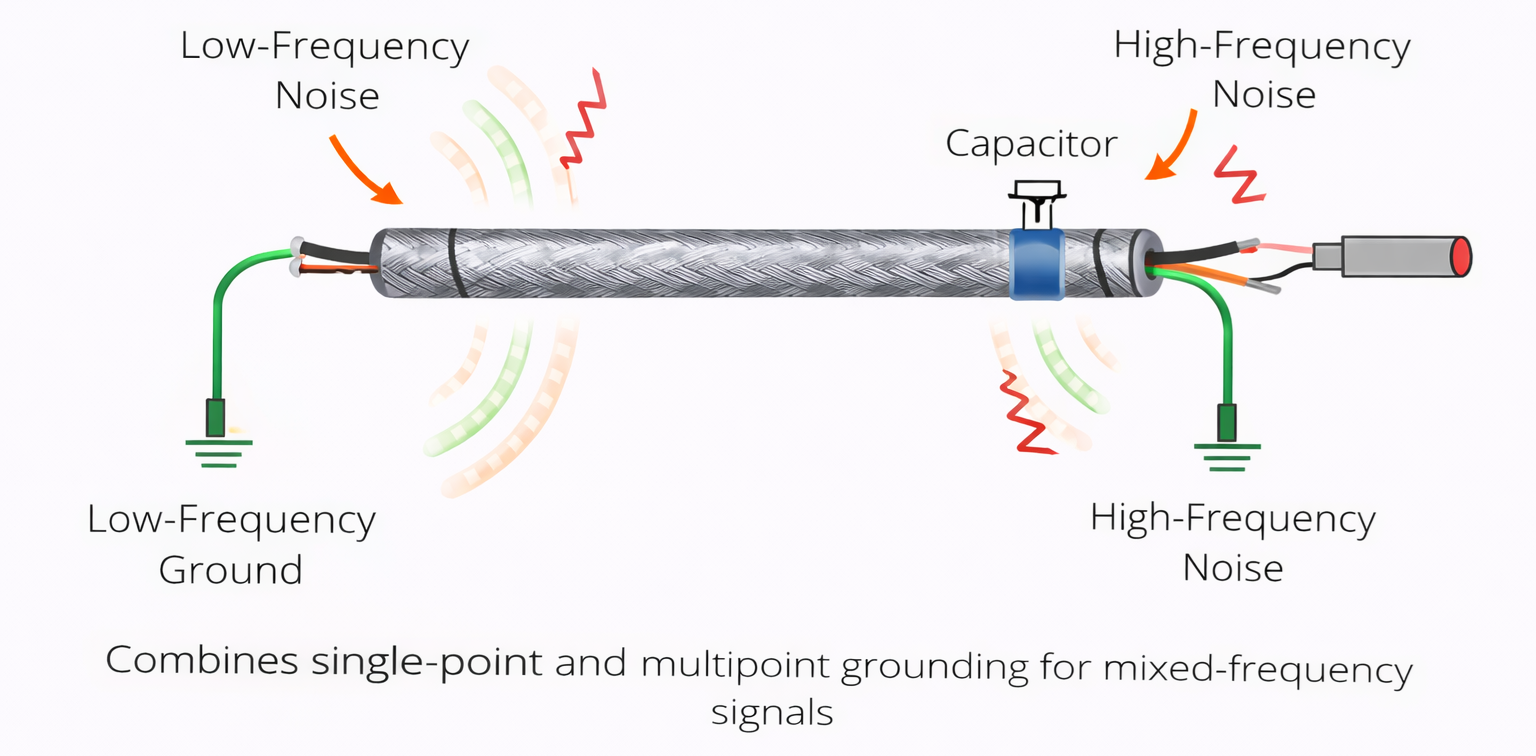

איור 4. טכניקת הארקה של מגן היברידי

הארקת מגן היברידי היא שיטה המשלבת הארקה חד-נקודתית ורב-נקודתית לטיפול במערכות עם אותות בתדר מעורב.הוא משתמש ברכיבים כגון קבלים כדי לאפשר לרעש בתדר גבוה לעבור לאדמה תוך חסימת זרמים בתדר נמוך.גישה זו מספקת גמישות על ידי טיפול בהפרעות בתדר נמוך ובתדר גבוה בעיצוב יחיד.המגן עשוי להיות מוארק ישירות בקצה אחד כשהוא מחובר דרך קבל בקצה השני.זה יוצר נתיב מבוקר לסוגים שונים של רעש.הוא נמצא בשימוש נפוץ במערכות אלקטרוניות מורכבות.

טכניקה זו פועלת על ידי הפרדת האופן שבו תדרים שונים מתקשרים עם המגן.אותות בתדר נמוך נשלטים על ידי הגבלת חיבורי הארקה, בעוד שרעש בתדר גבוה מופנה בבטחה דרך נתיבים קיבוליים.הקבל פועל כאלמנט תלוי תדר, המאפשר רק אותות לא רצויים בתדר גבוה לעבור.זה עוזר לשמור על יציבות האות מבלי להציג בעיות לולאת קרקע.הארקה היברידית שימושית במערכות שבהן קיימים אותות אנלוגיים ודיגיטליים כאחד.הוא מציע פתרון מאוזן לשיפור התאימות האלקטרומגנטית הכוללת.

הארקת כבל מוגן דו-שכבתי

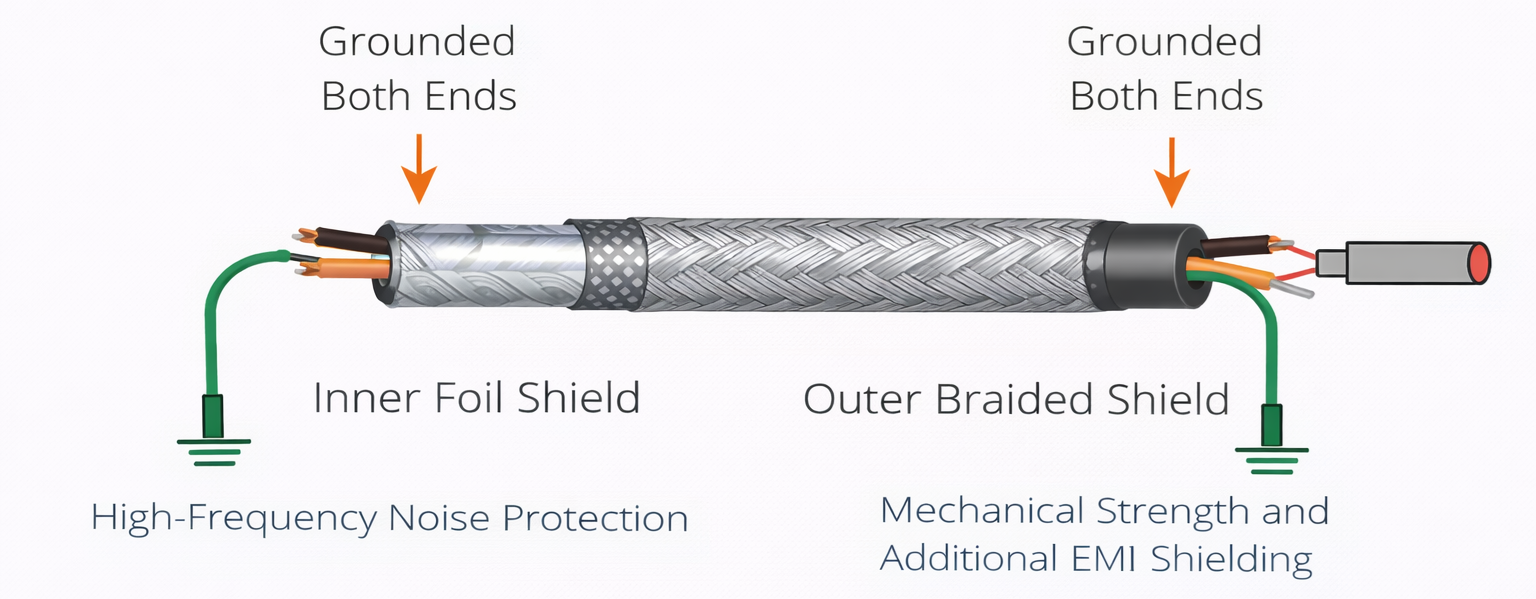

איור 5. הארקת כבל מוגן דו-שכבתי

הארקת כבל מסוכך דו-שכבתי מתייחסת לשימוש בכבלים עם שתי שכבות מיגון נפרדות, בדרך כלל מגן רדיד פנימי ומגן קלוע חיצוני.כל שכבה משרתת מטרה אחרת בהגנה על אותות מהפרעות.המגן הפנימי מספק הגנת רעשים בתדר גבוה, בעוד המגן החיצוני מציע חוזק מכני ומיגון EMI נוסף.הארקה נכונה של שכבות אלו חשובה כדי למקסם את יעילותן.כל מגן עשוי להיות מוארק בצורה שונה בהתאם לדרישות המערכת.שיטה זו משמשת לעתים קרובות ביישומים בעלי ביצועים גבוהים.

בעיצובים רבים, המגן החיצוני מוארק בשני הקצוות כדי לספק הגנת EMI חזקה, בעוד שהמגן הפנימי עשוי להיות מוארק בקצה אחד כדי למנוע זרמים לא רצויים.הפרדה זו עוזרת לשלוט על אופן ניהול הרעש בתוך הכבל.המבנה הדו-שכבתי משפר את ביצועי המיגון בטווח תדרים רחב.הוא נמצא בשימוש נפוץ במערכות רגישות כגון מכשירים רפואיים, ציוד תקשורת ובקרה תעשייתית.הארקה נכונה מבטיחה ששתי השכבות פועלות יחד ללא הפרעות.גישה זו משפרת את אמינות האות ומפחיתה את החשיפה לרעש.

כיצד לבחור את שיטת הארקת המיגון הנכונה?

בחירת שיטת הארקת המיגון הנכונה תלויה בתדר ובסביבת הרעש של המערכת שלך.

ראשית, זהה אם המערכת שלך פועלת בתדרים נמוכים או גבוהים.מערכות בתדר נמוך בדרך כלל נהנות מהארקה חד נקודתית, בעוד שמערכות בתדר גבוה דורשות הארקה מרובה נקודות.הבנת ההבדל הזה עוזרת למנוע בעיות ביצועים.שלב זה מבטיח שהשיטה תואמת את התנהגות האות.זה מהווה את הבסיס להחלטה שלך.

לאחר מכן, הערך את סוג הכבל המשמש במערכת שלך.כבלים מסוככים משתנים במבנה, כולל עיצובים חד-שכבתיים ודו-שכבתיים.מבנה הכבל משפיע על אופן יישום ההארקה.בחירת השיטה הנכונה מבטיחה יעילות מיגון מירבית.שלב זה מסייע גם במניעת שגיאות התקנה.הערכת כבלים נכונה משפרת את אמינות המערכת הכוללת.

לאחר מכן, שקול את סביבת הארקה של המערכת.בדוק אם יש הבדלים פוטנציאליים בין נקודות הארקה שעלולות להכניס רעש.התייחסות קרקע יציבה ועקבית חשובה למיגון יעיל.זה עוזר להפחית הפרעות ולשמור על איכות האות.תנאי הקרקע משפיעים ישירות על הביצועים.הערכה זהירה מונעת בעיות עתידיות.

לאחר מכן, נתח את מקורות הרעש באפליקציה שלך.קבע אם ההפרעה מגיעה מציוד חיצוני, קווי חשמל או מעגלים פנימיים.הכרת המקור עוזרת לך לבחור את אסטרטגיית ההארקה היעילה ביותר.שלב זה משפר את בקרת ה-EMI ואת יציבות המערכת.זה גם עוזר באופטימיזציה של ביצועי המיגון.זיהוי מדויק מוביל לתוצאות טובות יותר.

לאחר מכן, סקור את מורכבות המערכת ואת אילוצי העיצוב.שיטות מסוימות דורשות רכיבים נוספים או תכנון פריסה קפדני.בחרו שיטה שמתאימה לעיצוב שלכם מבלי להוסיף מורכבות מיותרת.זה מבטיח יישום ותחזוקה קלים יותר.פשטות לרוב משפרת את האמינות.איזון ביצועים עם פרקטיות.

לבסוף, בדוק ואמת את השיטה שבחרת.מדוד את ביצועי המערכת לאחר הפעלת הארקה.בדוק אם יש הפחתת רעש ויציבות האות.בדיקה מבטיחה שהשיטה פועלת כצפוי בתנאים.זה גם מאפשר התאמות במידת הצורך.יש צורך באימות להשגת תוצאות מיטביות.

טעויות נפוצות בהארקת שכבת מיגון

יש צורך להימנע מטעויות נפוצות לביצועי מיגון יעילים.

• הארקה את שני הקצוות בתדר נמוך שלא במתכוון

זה יכול ליצור לולאות הארקה שמכניסות רעש לא רצוי למערכת.עיצובים רבים מתעלמים מבעיה זו, מה שמוביל לירידה באיכות האות.זה קורה לעתים קרובות כאשר החלטות הארקה מתקבלות מבלי להתחשב בתדירות.תכנון קפדני עוזר למנוע בעיה זו.

• שימוש בנקודת הארקה לא נכונה

בחירת מיקום הארקה לא תקין יכולה להפחית את יעילות המיגון.אם הפניה לקרקע אינה יציבה, ייתכן שהרעש לא יופנה מחדש כראוי.זה יכול לגרום לביצועי מערכת לא עקביים.בחירת נקודת הארקה נכונה היא חשובה.

• איכות חיבור מגן ירודה

חיבורים רופפים או לא שלמים יכולים להגביר את ההתנגדות ולהפחית את יעילות המיגון.אפילו פערים קטנים יכולים לאפשר לרעש להיכנס למערכת.הבטחת קשרים מוצקים ומתמשכים משפרת את הביצועים.נדרשת התקנה איכותית.

• התעלמות מסוג ומבנה הכבל

כבלים שונים דורשים גישות הארקה שונות.החלת אותה שיטה על כל הכבלים עלולה להוביל לתוצאות גרועות.הבנת עיצוב הכבלים עוזרת בבחירת הטכניקה הנכונה.זה מונע בעיות ביצועים מיותרות.

• ערבוב אות ומגן לא תקין

שילוב של קרקעות אלה יכול להכניס רעש למעגלים רגישים.לכל אחד תפקיד אחר ויש לטפל בו בנפרד.ערבוב לא נכון יכול להפחית את אמינות המערכת.הפרדה ברורה משפרת את הביצועים.

• חוסר בדיקה לאחר ההתקנה

דילוג על אימות יכול להשאיר בעיות נסתרות במערכת.ללא בדיקה, קשה לאשר אם הארקה יעילה.זה עלול להוביל לבעיות ביצועים ארוכות טווח.בדיקה מבטיחה יישום נכון.

יישומים של שיטות הארקה בשכבת מיגון

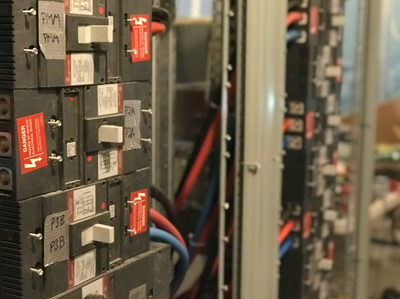

איור 6. לוח חשמל תעשייתי עם חיווט מוגן

שיטות הארקה מיגון נמצאות בשימוש נרחב בתעשיות שונות כדי להבטיח שידור אות אמין.

1. מערכות שמע

הארקת מגן משמשת בציוד שמע כדי למנוע זמזום ורעש.זה עוזר לשמור על איכות צליל ברורה על ידי הפחתת הפרעות.הארקה נכונה מבטיחה שידור אות יציב.זה חשוב בהגדרות שמע צרכניות ומקצועיות כאחד.

2. מערכות RF ותקשורת

מערכות בתדר גבוה מסתמכות על מיגון יעיל כדי למנוע אובדן אות.הארקה מסייעת לשלוט בהפרעות אלקטרומגנטיות בקווי תקשורת.זה מבטיח העברת נתונים אמינה.זה טוב בציוד אלחוטי ורשת.

3. מערכות בקרה תעשייתיות

בסביבות תעשייתיות, רעש חשמלי נפוץ עקב מכונות כבדות.הארקת מגן מגנה על אותות בקרה מפני הפרעות.זה משפר את יציבות המערכת ואת הדיוק.זה חשוב עבור מערכות אוטומציה וניטור.

4. ציוד רפואי

מכשירים רפואיים רגישים דורשים אותות נקיים ויציבים.הארקת מגן עוזרת למנוע הפרעות שעלולות להשפיע על המדידות.זה מבטיח פעולה מדויקת של כלי אבחון.אמינות רבה ביישומי בריאות.

5. מערכות העברת נתונים

כבלי נתונים מהירים זקוקים למיגון חזק כדי לשמור על שלמות האות.הארקה מפחיתה רעש שעלול לגרום לשגיאות נתונים.הוא תומך בתקשורת יציבה ומהירה.זה מצוין במערכות דיגיטליות מודרניות.

6. מערכות חלוקת חשמל

הארקת מגן משמשת לשליטה ברעש בקווי חשמל ובציוד.זה עוזר להגן על רכיבים רגישים מפני הפרעות חשמליות.זה משפר את יעילות ובטיחות המערכת.הארקה נכונה היא המפתח במערכות ניהול חשמל.

מסקנה

הארקת מיגון ממלאת תפקיד בשמירה על שלמות האות על ידי הפניית הפרעות ממעגלים רגישים.שיטות שונות, כגון הארקה חד נקודתית, מרובה נקודתית והארקה היברידית, מיושמות בהתבסס על תדר המערכת ודרישות התכנון.בחירת כבלים נכונה, אסטרטגיית הארקה ונהלי התקנה משפיעים באופן משמעותי על הביצועים הכוללים.על ידי הבנת העקרונות הללו והימנעות מטעויות נפוצות, מערכות יכולות להשיג פעולה אמינה והפחתת רעש יעילה.
