SX1278 מודול RF LORA: יישומים, ממשק ופינאוט

מדריך מעמיק זה בוחן את העולם המתפתח של טכנולוגיות התקשורת האינטרנט של אינטרנט (IoT), ומדגיש את התפקידים שמילאו Bluetooth, Wi-Fi, ובקר ה- UC3843 PWM המתקדם.הוא שופך אור על אתגרים כמו טווח מוגבל וצריכת אנרגיה גבוהה, ומציע פתרונות חדשניים לשיפור הקישוריות במגוון יישומים.על ידי פירוט מקרי שימוש מעשיים, תצורות Pinout ומפרטים טכניים, המדריך מספק משאב חשוב להבנת האופן בו טכנולוגיות אלה מאפשרות אינטראקציה חלקה של מכשירים ולהניע את פיתוח מערכות חכמות ומחוברות בסביבות מגוונות.

קָטָלוֹג

1. סקירה כללית של מודול SX1278 LORA RF

2. SX1278 LORA RF מודול תצורת סיכה

3. SX1278 LORA RF תכונות ומפרטים

4. ממשק SX1278 LORA RF מודול עם ארדואינו

5. SX1278 יישומי מודול LORA RF

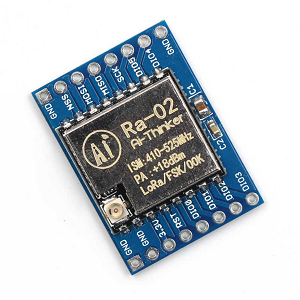

סקירה כללית של מודול RF של SX1278 LORA

THE SX1278 מודול Lora RF מאפשר תקשורת אלחוטית אמינה למרחקים ארוכים תוך שמירה על צריכת חשמל נמוכה.הוא משתמש בטכנולוגיית קפיצת תדרים כדי להבטיח העברת אותות חזקה עם הפרעות מינימליות, אפילו בסביבות מאתגרות.המודול פועל בתוך פס תדרים ספציפי, מספק חיבור יציב מבלי לדרוש הגברה נוספת.טכניקות האפנון המתקדמות שלה והרגישות הגבוהה מאפשרים לו לאתר אפילו אותות חלשים מאוד, מה שמבטיח ביצועים אופטימליים בתנאים שונים.מודול זה נמצא בשימוש נרחב בכל ענפים כמו חקלאות וערים חכמות, התומך במכשירי IoT עם העברת נתונים יעילה ויציבה.הוא מציע כיסוי רשת רחב וממלא תפקיד ביצירת מערכות תקשורת אמינות ליישומים מגוונים.

SX1278 תצורת PIN מודול LORA RF

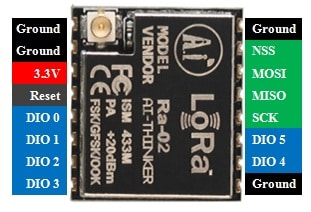

Pin Configuration of LoRa

מספר סיכה מספר	שם סיכה	תֵאוּר
סיכה 1	נְמָלָה	מתחבר לאנטנה.
סיכות 2, 9, 16	GND	סיכות קרקע נפוצות לבקרים ואספקת חשמל.
סיכה 3	3.3V	מספק את ספק הכוח למודול.
סיכה 4	אִתחוּל	מאפס את המודול דרך אות חיצוני.
סיכות 5 עד 11	DIO0 ל- DIO5	לבצע פונקציות קלט/פלט וניתן להתאמה אישית, בדומה ל להפריע סיכות.
סיכה 12	SCK	מספק את דופק השעון (CLK) במהלך תקשורת SPI.
סיכה 13	מיסו (אדון בעבד החוצה)	מאפשר העברת נתונים מהמודול (עבד) אל בקר (אדון).
סיכה 14	MOSI (Master Out Slave In)	מקבל נתונים מהבקר (אדון).
סיכה 15	NSS	מפעיל את העבד במהלך תקשורת SPI.

SX1278 תכונות ומפרטים של מודול LORA RF

תכונה/מפרט	תֵאוּר
סוּג	LORA RF מודם
מתח הפעלה	3.3V
תדר הפעלה	433 מגהרץ
טכניקות אפנון	FSK, MSK, GFSK, GMSK, LORA
גודל המנות	256 בתים
רְגִישׁוּת	-148 DBM
יחס דחיית ערוץ (CRR)	56 dB
מקסימום לקבל רגישות	-139 DBM
חוֹמֶר	מַתֶכֶת
העברת כוח	0.1 w
מידות	17 מ"מ x 16.5 מ"מ
טכנולוגיות תואמות	FM ו- FDMA
FIFO TX/RX	256 סיביות
איתור ערוץ RSSI	נתמך
צריכת חשמל	ניצול כוח נמוך: 10 עד 12 מא
מרחק שידור	עד 5 ק"מ
מצב שידור	מצב FIFO או ישיר
העברת נתונים שאינם חסימת נתונים	נתמך
שיטות אפנון	OOK, GFSK, GMSK, FSK
אַנטֶנָה	אנטנה חיצונית לטווח מורחב, שנעשתה על ידי Semtech
פרמטרים הניתנים להגדרה של משתמש	שיעור תיקון שגיאות, רוחב פס, גורם התפשטות
טיפול איתות	אותות שונים יכולים להעביר דרך ערוץ דומה ללא הפרעה
תמיכה נגד שיפוט	56 DB תמיכה בערוץ סופר-ג'מינג

ממשק SX1278 LORA RF מודול עם ארדואינו

חיבור מודול SX1278 LORA RF לארדואינו כרוך בהקמת זוג מקלט משדר באמצעות שני לוחות Arduino UNO.מודול SX1278 פועל בתדר 433 מגה הרץ, ומספק פיתרון אמין ונמוך בעל עוצמה נמוכה לתקשורת אלחוטית מאובטחת וארוכת טווח.זה הופך את זה ליקר ליישומי IoT (Internet of Things) ו- M2M (מכונה למכונה).בעזרת הגדרה זו, מכשירים כמו חיישנים ושערים יכולים לתקשר באופן אלחוטי, ויוצרים את עמוד השדרה של מערכות אוטומציה מודרניות.הממשק דורש חומרה ספציפית: שני מודולי LORA SX1278, שני לוחות Arduino UNO, חיישן DHT11 למדידות טמפרטורה ולחות, מודול LCD 16 × 2 להצגת נתונים וחוטי מגשר לחיבורים.המשדר אוסף נתונים סביבתיים באמצעות חיישן DHT11 ושולח אותם באופן אלחוטי למקלט, המציג את הנתונים ב- LCD.

צד משדר: הגדרת לורה עם ארדואינו

כדי להגדיר את התצורה של המשדר, יש צורך בחיווט מדויק בין מודול LORA SX1278 לבין Arduino UNO.המודול כולל 16 סיכות, ביניהם 6 הם GPIO ו -4 הם סיכות קרקע.חיבורים נאותים מבטיחים קישור תקשורת יציב.ראשית, חבר את סיכות ה- 3.3 וולט של מודול LORA ואת קרקע לסיכות המתאימות של הארדואינו.לאחר מכן, השתמש בחוטי מגשר כדי לקשר בין סיכות התקשורת: NSS, DIO0, SCK, MISO, MOSI ו- RST לסיכות דיגיטליות של ארדואינו.בשלב הבא, חבר את חיישן DHT11 לארדואינו.חיישן זה מודד טמפרטורה ולחות, ויוצר את הנתונים שיועברו.תצורה זו מכינה את המשדר לאסוף נתונים סביבתיים ולשלוח אותם באופן אלחוטי.אמינות ההעברה תלויה הן במשימות סיכות מדויקות והן בתאימות של החומרה.לאחר פעילותה, מערכת זו מתאימה ליישומים כמו ניטור נתונים מרחוק או העברת נתונים למרחקים ארוכים.

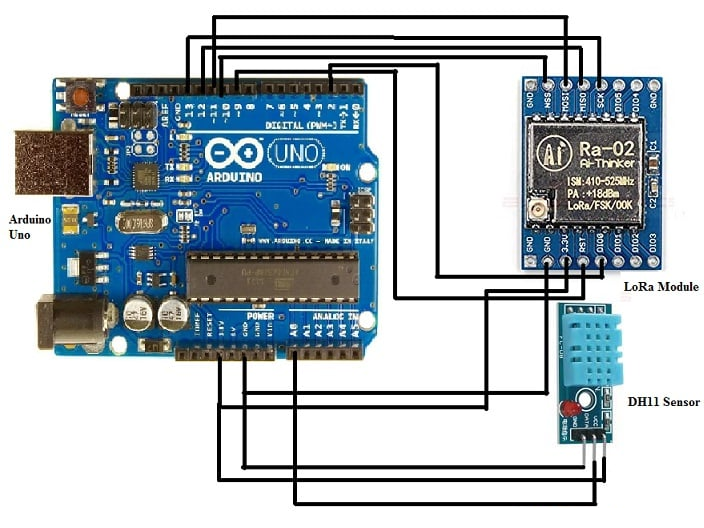

Interfacing LoRa with Arduino UNO at Transmitting Side

ממשק לורה עם ארדואינו אונו בצד המשדר

קבלת צד: הקמת לורה עם תצוגת ארדואינו ותצוגת LCD

הצד המקבל משכפל חלק ניכר מהגדרת המשדר אך כולל מודול LCD 16 × 2 להמחשת נתונים.החיבורים של מודול LORA (סיכות כוח וסיכות תקשורת) זהים למשדר, ומבטיחים ביצועים עקביים בשני הקצוות.מודול ה- LCD דורש חיבורים נוספים לקווי חשמל, נתונים ובקרה, כדלקמן:

• חבר VSS ל- GND ו- VDD ל- 5V לצורך חשמל.

• צרף VO ל- GND כדי לשלוט בניגודיות.

• קישור קווי RS, RW, E ונתונים (D4 ל- D7) לסיכות ארדואינו תואמות.

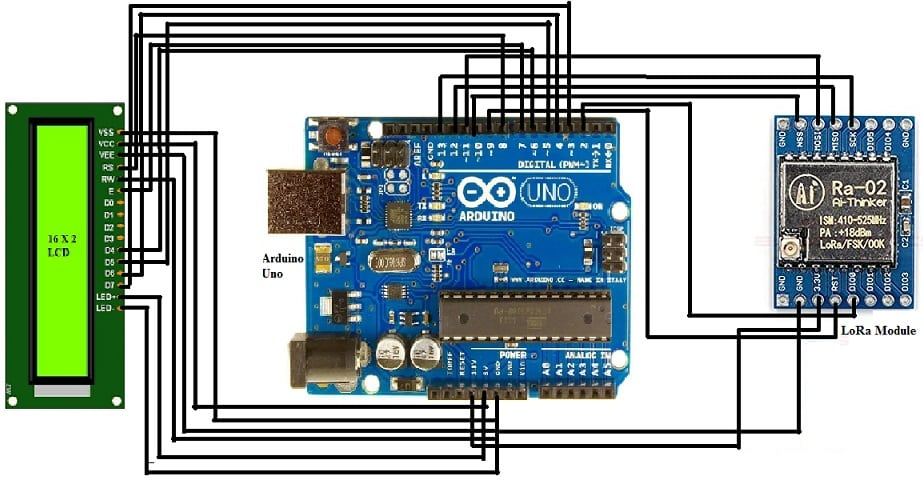

Interfacing LoRa with Arduino UNO at Receiver Side

ממשק לורה עם ארדואינו אונו בצד המקלט

קוד ארדואינו: קביעת תצורה של משדר ומקלט

תהליך הקידוד ממנף את הספריות של ארדואינו לניהול קלט חיישנים, העברת נתונים וקבלת פנים.קוד המשדר משתמש בספריות SPI, LORA ו- DHT כדי לאסוף נתוני טמפרטורה ולחות, לעצב אותם ולשלוח אותם מעל מודול LORA.השלבים בקוד כוללים:

• אתחול תדר LORA במהירות 433MHz.

• קריאת נתוני חיישנים באמצעות ספריית DHT.

• עיצוב הנתונים באמצעות תוחם ('C') לצורך פענוח קל יותר על ידי המקלט.

• העברת הנתונים המעוצבים.

קוד המקלט נועד לפענח מנות נכנסות ולהציג את הנתונים המופקים ב- LCD.זה מבצע את המשימות הבאות:

• מגדיר את התצורה של מודול LORA להאזנה למנות נתונים.

• מפענח את המנות, מבטיח שהפורמט תואם את התוחם.

• מעדכן את ה- LCD עם קריאות הטמפרטורה והלחות שהתקבלו.

SX1278 יישומי מודול LORA RF

קידום החקלאות

מודול ה- RF של SX1278 ממלא תפקיד במודרניזציה של החקלאות באמצעות יכולות התקשורת לטווח הארוך שלו.על ידי הפעלת שיתוף נתוני זמן בין חיישנים הפרוסים על אדמות חקלאיות עצומות, מודולים אלה מסייעים לחקלאים לפקח על בריאות היבול, לחות האדמה ותנאי הסביבה.זה מאפשר קבלת החלטות חכמות יותר, תשואות משופרות וניהול משאבים טוב יותר.החקלאים חלו בפריון מוגבר ומחויבות חזקה יותר לפרקטיקות בר -קיימא, מה שמדגיש את השפעת המודול על מניעת חדשנות בחקלאות.

הגברת קישוריות IoT

מודול SX1278 הוא גרעין למערכות אקולוגיות של IoT, ומניע התקדמות באזורים כמו ערים חכמות ובריאות.היכולת שלה לספק תקשורת נמוכה באנרגיה, למרחקים ארוכים, מבטיחה חיבורים אמינים אפילו ברשתות המורכבות ביותר.אמינות זו חשובה כאשר IoT ממשיכה להתרחב, כאשר המודול עומד בצורך ההולך וגובר בתקשורת יציבה וביצוע גבוהה על פני מספר מכשירים.רבים רואים ב- SX1278 טוב לבניית תשתיות IoT מדרגיות ומוכנות לעתיד.

תמיכה ביעילות תעשייתית

במסגרות תעשייתיות, מודולי SX1278 משפרים ניטור מרחוק וניהול נכסים.הם מבטיחים זרימה קבועה של נתוני חיישנים למערכות מרכזיות, המאפשרים פעולות טובות יותר, תחזוקה חזויה ובטיחות מוגברת.עם אמינות איתות חזקה וכיסוי רחב, המודול מתפקד היטב בסביבות מאתגרות, מפחית את זמן ההשבתה ושיפור היעילות התפעולית.הגמישות שלו הופכת את הכלי המצוין להניע חדשנות בייצור וייצור.

מהפכה באוטומציה ביתית

מודול SX1278 נמצא בלב טכנולוגיית הבית החכם, ומאפשר תקשורת יעילה בין מכשירים כמו תאורה, מערכות אבטחה ובקרת אקלים.על ידי תמיכה בתצורות רשת STAR ו- MESH, היא מבטיחה אינטראקציה חלקה בין מערכות, ומטפחת סביבות מגורים חכמות ומגיבות יותר.קישוריות יציבה ומרחיקה לכת זו משפרת נוחות, יעילות אנרגטית והתאמה אישית, והופכת בתים לחללים דינמיים ואינטראקטיביים.

הרחבת הזדמנויות מסחריות

מודולים SX1278 פותחים אפשרויות חדשות בין תעשיות הדורשות תקשורת אמינה וארוכת טווח, כולל לוגיסטיקה וקמעונאות.יכולת ההסתגלות שלהם הופכת אותם מתאימים ליישומים מסחריים שונים, כאשר הביקוש לפתרונות תקשורת מתקדמים ממשיכים לצמוח.
