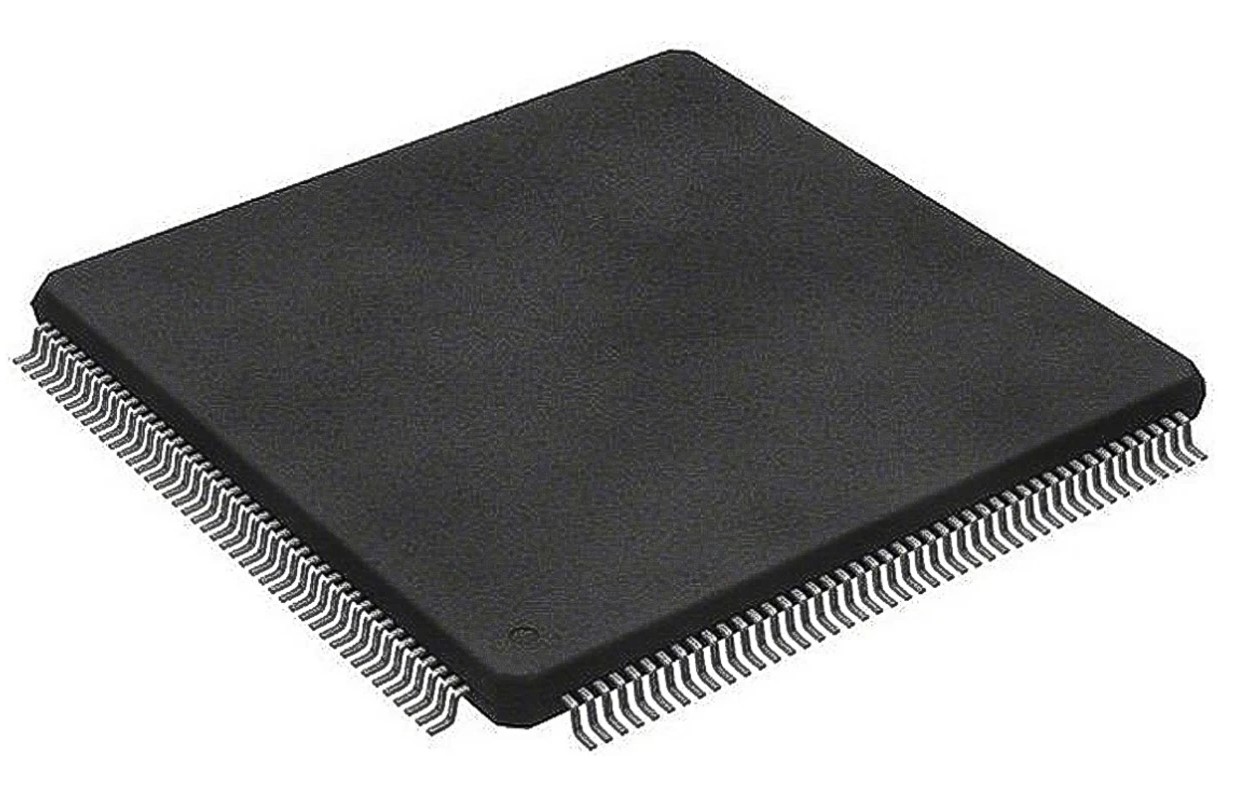

STM32H743IIT6 סקירה כללית של בקר מיקרו

בקר המיקרו STM32H743IIT6 על ידי STMICROELECTRONICS נועד לספק ביצועים גבוהים, זיכרון מתקדם ואפשרויות קישוריות גמישות, מה שהופך אותו לבחירה חזקה ליישומים בבקרת מנוע, עיבוד שמע, אוטומציה תעשייתית ו- IOT.מאמר זה מכסה את תכונות הליבה שלו, תצורת PIN, מודל CAD ויישומי מפתח, מה שמאפשר לך תצוגה ברורה כיצד מיקרו-בקר זה יכול לתמוך במשימות מורכבות ומונעות נתונים ביעילות.

קָטָלוֹג

STM32H743IIT6 סקירה כללית של בקר מיקרו

THE STM32H743IIT6 על ידי Stmicroelectronics כולל ליבת Cortex-M7 ARM הפועל עד 480 מגה הרץ, עם זיכרון פלאש של 2MB ו 1MB של זיכרון RAM.הארכיטקטורה שלה, כולל מאיץ אמנות ומטמון L1, תומכת ביעילות משימות בזמן אמת.ה- DSP המשולב ויחידת הנקודה הצפה של דיוק כפול (DP-FPU) הופכים אותו לאידיאלי לטיפול בעיבוד נתונים מורכב.זה גם מתחבר בצורה חלקה לזיכרון חיצוני ולציוד היקפי שונים, מה שהופך אותו לבחירה חזקה ליישומים כמו בקרת מנוע, שמע ואוטומציה תעשייתית.

STM32H743IIT6 דגם CAD

STM32H743IIT6 סמל

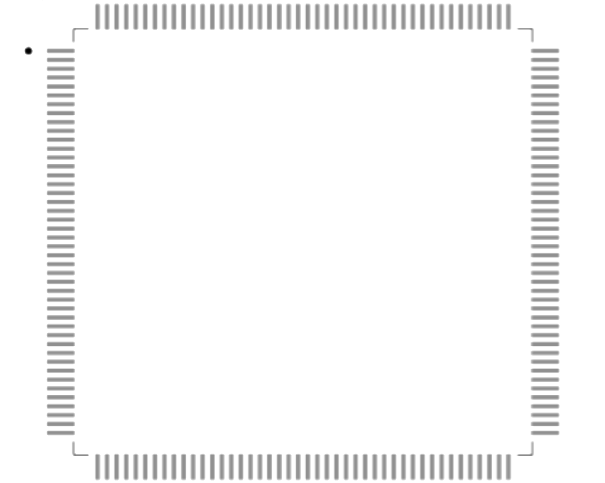

טביעת רגל STM32H743IIT6

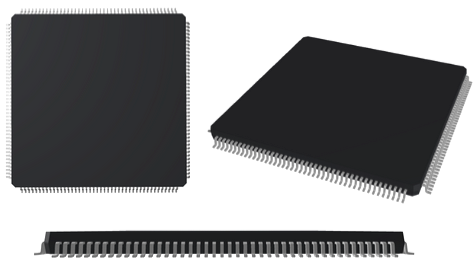

STM32H743IIT6 דגם 3D

מאפייני מפתח של STM32H743IIT6

זיכרון פלאש כפול-בנקא

STM32H743IIT6 מגיע עם זיכרון פלאש כפול-בנקאי, ומאפשר תמיכה בקריאה-כתיבה.תכונה זו מאפשרת לך לגשת לנתונים ולהפוך עדכונים בו זמנית, מה שהופך את הפעולות ליעילות וגמישות יותר.

זיכרון RAM במהירות גבוהה

זה כולל 192 Kbytes של TCM RAM, המחולק ל 64 kbytes של ITCM RAM ו- 128 kbytes של DTCM RAM.הגדרת זיכרון מהירה זו תומכת במשימות רגישות לזמן, ועוזרות לבקר המיקרו להפעיל פעולות קריטיות בצורה חלקה.

בקר זיכרון חיצוני

בקר המיקרו מציע בקר זיכרון חיצוני גמיש התומך באוטובוס נתונים של עד 32 ביטים.זה מתחבר בקלות לסוגי זיכרון חיצוניים כמו SRAM, PSRAM, SDRAM ו- NOR/NAND Flash, מרחיב אפשרויות אחסון ליישומים גדולים יותר.

תכונות אבטחה

STM32H743IIT6 שומר על אבטחת הנתונים שלך מצוידים באפשרויות אבטחה כמו ROP (הגנת קריאה), PC-ROP והגנה מפני חבלה פעילה.תכונות אלה מגנות על מידע רגיש מפני גישה וחבלה בלתי מורשית.

יציאות קלט/פלט רב -תכליתי

בקר המיקרו תומך עד 168 יציאות קלט/פלט, לכל אחת יכולות הפרעה.צדדיות זו מאפשרת ממשק קל למכשירים חיצוניים מרובים ומשפרת את ההיענות של בקר המיקרו לאותות חיצוניים.

מספר ADCs ו- DACs

עם שלושה ADCs ושני DACs, STM32H743IIT6 מספק המרות מדויקות אנלוגיות לדיגיטליות ודיגיטליות לאנלוגיות.תכונה זו הופכת אותה לאידיאלית ליישומים הזקוקים לעיבוד אותות באיכות גבוהה, כגון אודיו ושליטה מוטורית.

טיימרים מתקדמים

זה כולל טיימר ברזולוציה גבוהה, 12 טיימרים של 16 סיביות למטרה כללית, שני טיימרים PWM לבקרה מוטורית וחמישה טיימרים בעלי עוצמה נמוכה.טיימרים אלה מאפשרים בקרה מדויקת למשימות רגישות לזמן ולשפר את היעילות ביישומים כמו בקרת מנוע ואוטומציה.

מחולל מספר אקראי

מחולל המספרים האקראיים האמיתיים המובנים (RNG) תומך בפונקציות הצפנה ואבטחה, מה שהופך את בקר המיקרו המתאים ליישומים הזקוקים לטיפול ותקשורת מאובטחים.

פילטרים דיגיטליים למודולי סיגמא-דלטה

ארבעה פילטרים דיגיטליים למודולי סיגמא-דלטה חיצוניים משפרים את איכות עיבוד האות, שימושי במיוחד ביישומים בעלי דיוק גבוה המסתמכים על מדידת נתונים והמרה מדויקים.

ממשקי תקשורת מקיפים

זה תומך במגוון רחב של ממשקי תקשורת סטנדרטיים ומתקדמים, כולל CAN, I2C, SAI, SDIO, SPI, USART ו- USB.ממשקים אלה הופכים אינטגרציה עם מכשירים חיצוניים פשוטים וניתנים להתאמה ליישומים שונים.

מפרט STM32H743IIT6

מפרטים טכניים, תכונות, מאפיינים ורכיבים עם מפרטים דומים של Stmicroelectronics Stm32H743IIT6

סוּג	פָּרָמֶטֶר
סטטוס מחזור חיים	פעיל (עודכן לאחרונה: לפני 7 חודשים)
זמן ההובלה של המפעל	12 שבועות
סוג הרכבה	הר השטח
חבילה / מקרה	176-LQFP
הר השטח	כֵּן
ממירי נתונים	A/D 20x16B;D/a 2x12b
מספר I/OS	140
טמפרטורת הפעלה	-40 מעלות צלזיוס ~ 85 מעלות צלזיוס
אריזה	מַגָשׁ
סִדרָה	STM32H7
סטטוס חלק	פָּעִיל
רמת רגישות לחות (MSL)	3 (168 שעות)
מספר הסיומות	176
מיקום מסוף	מְרוּבָּע
צורת מסוף	אגף שחף
טמפרטורת שיא מחדש (CEL)	לא צוין
מתח אספקה	3V
מגרש מסוף	0.5 מ"מ
תֶדֶר	400 מגהרץ
זמן@שיא מחדש טמפרטורה-מקס (ים)	לא צוין
מספר חלק בסיס	STM32H743
מִמְשָׁק	CAN, Ethernet, I2C, IRDA, LIN, SMBUS, SPI, UART, USART, USB
גודל זיכרון	2MB
סוג מתנד	פְּנִימִי
גודל זיכרון RAM	1M x 8
מתח - אספקה ​​(VCC/VDD)	1.62V ~ 3.6V
UPS/UCS/סוג ICS היקפי	בקר מיקרו, ריסק
מעבד ליבה	ARM® Cortex®-M7
ציוד היקפי	גילוי/איפוס חום-אאוט, DMA, I2S, LCD, POR, PWM, WDT
סוג זיכרון התוכנית	הֶבזֵק
גודל ליבה	32 סיביות
גודל זיכרון התוכנית	2MB 2M x 8
קישוריות	Canbus, Ebi/Emi, Ethernet, I2C, Irda, Linbus, Mdio, MMC/SD/SDIO, QSPI, SAI, SPDIF, SPI, SWPMI, UART/USART, USB OTG
גודל סיביות	32
יש ל- ADC	כֵּן
ערוצי DMA	כֵּן
רוחב אוטובוס נתונים	32 ב
מספר טיימרים/דלפקים	20
כתובת רוחב אוטובוס	26
מספר ממירי A/D	3
מספר ערוצי UART	9
מספר ערוצי ADC	36
טמפרטורת צומת מקסימום (TJ)	125 מעלות צלזיוס
מספר ערוצי PWM	2
מספר ערוצי i2c	4
טווח טמפרטורות הסביבה גבוה	85 מעלות צלזיוס
מספר ערוצי SPI	6
מספר ערוצי Ethernet	1
גוֹבַה	1.6 מ"מ
סטטוס ROHS	תואם ROHS3

יישומים של בקר STM32H743IIT6

בקרת מנוע

STM32H743IIT6 מתאים היטב לבקרת סוגים שונים של מנועים, כמו BLDC, PMSM, ACIM ו- DC.הוא תומך בטכניקות PWM מתקדמות ואלגוריתמי בקרה מונחי שדה, ומאפשרים שליטה מדויקת על מהירות, מומנט ומיקום.זה הופך אותו לאידיאלי ליישומים כמו כלי רכב חשמליים, רובוטים וכלי חשמל.

ציוד רפואי

עם יכולות עיבוד איתות דיגיטליות חזקות, STM32H743IIT6 יכול להתמודד עם משימות כמו סינון, FFT ודחיסת נתונים, החיוניים ביישומי הדמיה רפואית ואבחון כמו אולטרסאונד ו- MRI.זה יכול לעבוד גם עם פרוטוקולי תקשורת בעלי עוצמה נמוכה ומאובטחים למכשירים רפואיים לבישים.

אוטומציה תעשייתית

בקר המיקרו תומך בפרוטוקולים תעשייתיים כמו CAN, Ethernet, Modbus ו- Profibus, מה שהופך אותו למערכות אוטומציה ובקרה.יכולת המשימות בזמן אמת מאפשרת לה לנהל פונקציות כמו בקרת PID ובקרת תנועה, התאמת יישומים כמו PLCs, ממירים ומפסקים.

עיבוד שמע

STM32H743IIT6 יכול לעבד אותות שמע באיכות גבוהה, כולל פורמטים של MP3, AAC ו- FLAC, דרך ממשקי SAI, I2S ו- SPDIF.זה יכול גם ליצור ולסנתז צלילים, מה שהופך אותו למתאים ליישומי שמע כמו רמקולים חכמים, סרטי קול ואוזניות.

מכשירי נייד וצרכנים

כוח העיבוד היעיל של מיקרו-בקר ומצבי עוצמה נמוכה הופכים אותו לאידיאלי למכשירים ניידים, כולל מערכות משחק, טאבלטים ושעונים חכמים.הוא תומך בחוויות אינטראקטיביות ויכול להתחבר בצורה חלקה עם חיישנים חיצוניים לפונקציונליות משופרת.

יישומים IoT ויישומים חכמים

עם תמיכה ב- Ethernet, USB ו- SDIO, כמו גם קישוריות אלחוטית אופציונלית באמצעות מודולים חיצוניים, STM32H743IIT6 מתאים היטב ליישומים IOT ובחכמים.זה יכול להתמודד עם קישוריות ענן, הצפנת נתונים ואימות, מה שהופך אותו למתאים לטכנולוגיות בית חכם, עיר וחקלאות.

מידע על יצרן עבור STM32H743IIT6

Stmicroelectronics, יצרנית מוליכים למחצה מובילה שנוסדה בשנת 1987, ממוקמת בג'נבה, שוויץ.Stmicroelectronics, הידועים בזכות הרכיבים החדשניים והאמינים שלה, על פני יישומי רכב, תעשייה ו- IoT, תומכת במפתחים עם מוצרים המאפשרים פתרונות טכנולוגיים יעילים ובת קיימא.

גיליון נתונים PDF

STM32H743IIT6 גיליון נתונים:

STM32H743IIT6.PDF
