ST-Link/V2: Pinout, מפרטים וגליון נתונים

מאמר זה מעביר אותך דרך ST-Link/V2, כלי מנותק היטב המגביר קישוריות ופונקציונליות.נושאי המפתח יכסו את תצורת ה- Pinout שלה, יתעמק במודל התלת -ממדי שלה ומפרטי זרקור.הבנה כזו מרחיבה את אופקי מיקרו -בקרי STM ביישומים מגוונים.על ידי אחיזת ממשקים וכלים אלה, תוכלו להפוך מערכות משובצות, פתיחת דלתות לחדשנות ופתרונות טכנולוגיים מעולים.תקשורת אפקטיבית עם בקרי מיקרו יכולה לגרום להתקדמות באוטומציה, מערכות בקרה ועוד.

קָטָלוֹג

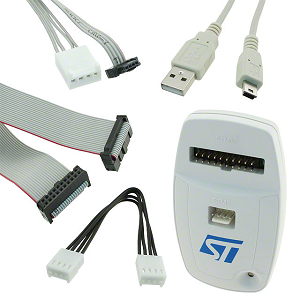

מהו ST-Link/V2?

THE ST-Link/V2 מאפשר ניפוי באגים ותכנות עבור בקרי מיקרו STM8 ו- STM32.תוך שימוש בממשקי שחייה ו- JTAG/SWD, זה מאפשר תקשורת יעילה עם לוחות יישומים.גרסת ה- ST-Link/V2-ISOL מציעה בידוד דיגיטלי, ומגנה מפני מתחים עד 1000 VRMs במהלך מפגשי ניפוי באגים.ממשקי שחייה ו- JTAG/SWD מספקים אינטראקציה חלקה עם ארכיטקטורות מיקרו -בקר מגוונות.שחייה מתאימה לסדרת STM8.JTAG/SWD מיועד לסדרת STM32.גמישות זו תומכת בפרויקטים שונים, ומשפרת את יכולת ההסתגלות של כלי ניפוי ותכנות.

בידוד דיגיטלי במודל ST-Link/V2-ISOL מספק הגנה מפני הפרעות חשמליות, מועיל בסביבות עם מתח גבוה.תכונה זו מסייעת ליישומי תעשייה ורכב שבהם אמינות חשובה.בידוד כזה מסייע בהגנה על המכשיר וגם על סביבת הפיתוח, המשקף את שיטות העבודה המומלצות בהנדסת בטיחות.רבים משבחים את ה- ST-Link/V2 על יכולתו להתמודד עם משימות ניפוי מורכבות.היעילות שלו תורמת לתהליך הפיתוח האיטרטיבי, ומפחיתה את זמן האבחון והפתרון של בעיות.איסוף משוב והסתגלות לסביבות שונות משפר את ניפוי באגים, ומדגיש את המשך ההתפתחות והתמיכה הדרושים מיצרני כלים.

מקבילות ST-Link/V2

• • ATXMEGA16A4U-AU

• • ATXMEGA128A3U-AU

• • Pic16f716-i/p

רשימת הכללת מוצרים

חיבורי כבלים

כבל USB (סטנדרט A ל- MINI-B).הרגישו את הקשר בין מכשירים.

כלי ניפוי באגים

ST-Link/V2, בן לוויה לאותם צלילות עמוקות לניתוח ועידון קוד.

אפשרויות מחבר

מחבר שחייה, לאותם רגעים שבהם יעילות עלות עומדת בפונקציונליות.

חיבורי סרט

לשחות סרט שטוח, מצויד במחבר ERNI רגיל, מגשר על חומרה בצורה חלקה.

אפשרויות JTAG/SWD

סרט שטוח עם מחבר בן 20 פינים.בין אם זה JTAG, SWD או SWV, יש דרך לכל אות.

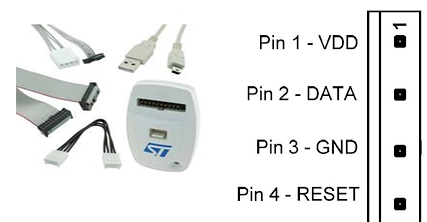

תצורת ST-Link/V2 PIN

מספר סיכה	שם סיכה	תֵאוּר
1	Vdd	אספקת חשמל ל- MCU היעד
2	נְתוּנִים	קו נתונים עבור SWD (ניפוי תיל סדרתי)
3	GND	חיבור קרקע
4	אִתחוּל	איפוס קו, פעיל נמוך לאיפוס ה- MCU

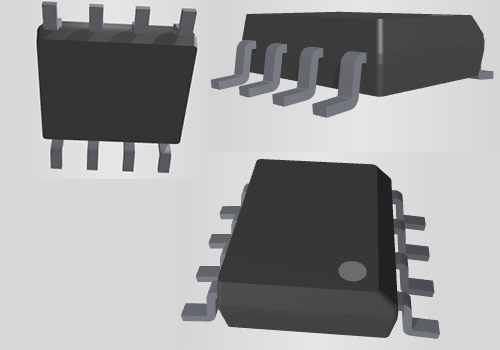

סמל ST-Link/V2, טביעת רגל ודגם CAD

מפרטי ST-Link/V2

סוּג	פָּרָמֶטֶר
מִשׁקָל	145.14958 גרם
סטטוס חלק	פָּעִיל
סוּג	באגים, מתכנת (במעגל/במערכת)
מִמְשָׁק	USB
ערכת הערכה	כֵּן
תוֹכֶן	לוח (ים), כבלים (ים)
מֶשֶׁך	154.94 מ"מ
להגיע ל- SVHC	אין SVHC
סטטוס ROHS	תואם ROHS3
אריזה	קוּפסָה
רמת רגישות לחות (MSL)	1 (ללא הגבלה)
מתח אספקת הפעלה	5V
רוחב אוטובוס נתונים	8b
ארכיטקטורת ליבה	זְרוֹעַ
גוֹבַה	29.972 מ"מ
רוֹחַב	108.982 מ"מ
התקשות קרינה	לֹא
עופרת חופשית	עופרת חופשית

תכונות של ST-Link/V2

גמישות פרוטוקול שחייה

ממשק השחייה תומך ברמות המתח הנעות בין 1.65 וולט ל -5.5 וולט, ומאפשר אינטראקציה עם מיקרו -בקרים שונים.הוא מציע מצבים נמוכים וגם במהירות גבוהה, ומצטיין במשימות ניפוי באגים ותכנות.אחרים מעריכים את פרוטוקול השחייה לטיפול במתח הדינאמי שלו, ומשפרים את הביצועים בסביבות מורכבות.

ממשק JTAG/SWD

ממשק JTAG/SWD, התומך במתחים מ- 1.65V ל- 3.6V, מטפח תקשורת יציבה.תאימות המתח שלה מיועדת לפתרון בעיות ותכנות קושחה יעילות, הופכת אותו לאידיאלי לסביבות הדורשות חילופי נתונים עקביים.

עדכון קושחה

תכונה בולטת של ה- ST-Link/V2 היא יכולת עדכון הקושחה הישירה.זה מאפשר למכשירים להישאר עדכניים עם פונקציונליות חדשה ללא תצורה מחדש נרחבת, לייעול פיתוח ולהגביר את התפוקה.

מחוון סטטוס LED

LED הסטטוס מציע משוב חזותי מיידי, מסייע לניטור יעיל ופתרון בעיות.בהגדרות פיתוח מהירות, אבחון מהיר המסופק על ידי תכונה זו אינו יסולא בפז.

השוואה בין גרסאות ST-Link: V2 MINI, V2, ומקור

לְהַשְׁווֹת	ST-Link/V2 (מיני)	ST-Link/V2	ST-Link	הערות
טווח מתח SWD	1.65V - 3.6 וולט	1.65V - 3.6 וולט	3V - 3.6 וולט	ST-LINK/V2 ו- ST-LINK/V2 (MINI) תומכים ב- STM32 נמוך מכשירי מתח
טווח מתח לשחות	1.65V - 5.5V	1.65V - 5.5V	1.65V - 5.5V
תומך ב- SWV	לֹא	כֵּן	לֹא	כרגע, רק STM32 תומך ב- SWV ואילו STM8 לא
ממשקי ניפוי	2	2	1	ST-Link/V2 ו- ST-Link/V2 (MINI) תומכים ב- STM8/STM32 עם ממשקים מופרדים
מחוון LED	LED בצבע כפול	LED בצבע כפול	LED אדום	LED בצבע כפול מאפשר לציין יותר סטטוס
נָתִיך	כֵּן	לֹא	לֹא	נתיך להימנעות מפגיעה על ידי קצר חשמלי

STM32F070CBT6 מידע על יצרן

Stmicroelectronics, שנחגגה בגלל מיומנותה בפתרונות מוליכים למחצה, מציעה מגוון נרחב של מוצרים בתחום המיקרו -אלקטרוניקה.החברה מצטיינת בטכנולוגיית מערכת-על-שבב, מחזיקה בחברה תיק קניין רוחני רחב.הם מתמקדים בחדשנות, הם מתמודדים עם אתגרים בתעשייה, במיוחד בניהול אנרגיה, קישוריות וביטחון.באמצעות מאמצי מחקר שקדניים והבנת השוק, Stmicroelectronics נותרה משפיעה על מוליכים למחצה.STM32F070CBT6 מגלם את המחויבות של החברה לפתרונות רב -תכליתיים ויעילים.היכולות הטכנולוגיות שלהם מדגישות חדשנות ותובנה אסטרטגית כאלמנטים בשמירה על הרלוונטיות בענף.

גיליון נתונים PDF

גיליונות נתונים של ST-Link/V2:

מדריך למשתמש ST-Link/V2.pdf

שאלות נפוצות [שאלות נפוצות]

1. כמה סיכות יש ל- ST-Link/V2?

ה- ST-Link/V2 כולל ארבעה סיכות ראשוניות.סיכות אלה מנהלות פונקציות כמו אספקת חשמל, חיבור קרקע, אות שעון והעברת נתונים.הם יוצרים את הממשק הדרוש לתכנות וניפוי באגים, ומאפשרים תקשורת עם בקרי STM8 ו- STM32.הבנת התצורה שלהם יכולה לספק יציבות ויעילות רבה יותר בכל פרויקטים.

2. מה מטרת ה- ST-Link/V2?

ה- ST-Link/V2 משמש כמתכנת ובאתר במעגל עבור STM8 ו- STM32 בקרי מיקרו.זה משפר על ידי שילוב בצורה חלקה בסביבות פיתוח.התכונות כוללות ניפוי באגים מתקדמים, שדרוגי קושחה ועמסת תוכניות יעילה.הערכת גמישותו יכולה לייעל את תהליך הפיתוח, לחסוך זמן ומשאבים תוך הבטחת יישומי מיקרו -בקר מדויקים.
