SN74HC00N NAND GATE IC: מפרטים ויישומים מוסברים

ה- SN74HC00N הוא מעגל משולב פופולרי המכיל ארבעה שערי NAND עצמאיים עם 2 כנינים, המשמשים בדרך כלל באלקטרוניקה דיגיטלית.מאמר זה יעבור אותך דרך התכונות, המפרט והשימושים הנפוצים ב- SN74HC00N, מה שמקל עליך להבין כיצד ניתן ליישם רכיב זה בפרויקטים אלקטרוניים שונים.בין אם אתם מעצבים מעגלים לשימוש ביתי או מערכות מורכבות יותר, תוכלו למצוא את כל המידע הדרוש לכם כדי להתחיל.

קָטָלוֹג

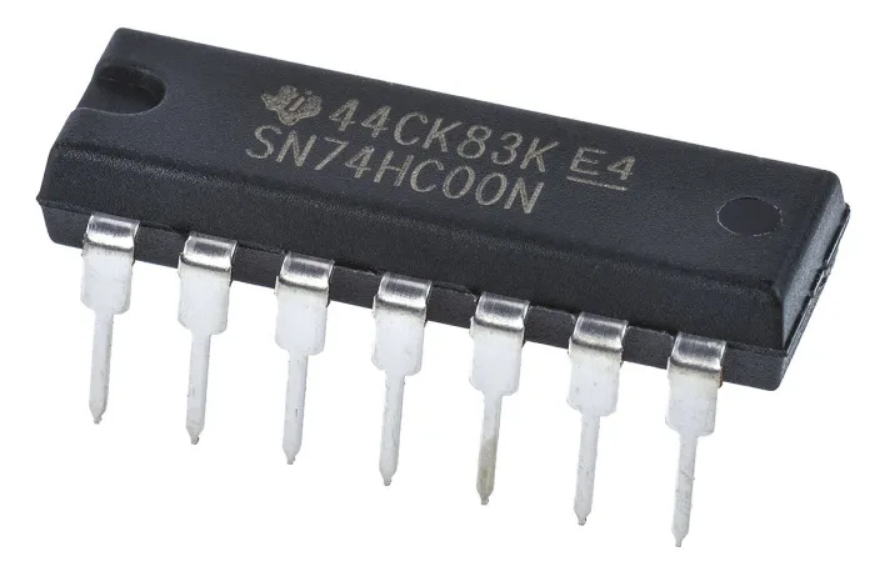

מבוא ל- SN74HC00N מעגל משולב

ה SN74HC00N הוא IC בן 14 פינים המכיל ארבעה שערי NAND עצמאיים של 2 כניסות.שער NAND הוא מרכיב בסיסי במעגלים דיגיטליים, שם הוא מבצע את ההפך של הפעולה.הפונקציה הבוליאנית של שער NAND נכתבת כ- y = (A • B) ̅, מה שאומר שהפלט יהיה נכון אלא אם כן שתי התשומות (A ו- B) נכונות בו זמנית.

כל אחד מארבעת השערים בתוך SN74HC00N עובד בפני עצמו, ומאפשר לך להשתמש בהם למשימות שונות בפרויקטים לוגיים דיגיטליים.אתה יכול להשתמש בשבב זה עבור סוגים רבים של פעולות כמו קבלת החלטות, חלוקת או שליטה ברצפים במעגלים.זה עובד בטווח מתח של 2 וולט עד 6 וולט, ומעניק לך גמישות בעת תכנון מערכות מתח נמוך וגם גבוה.ה- SN74HC00N יכול להתמודד עם עד 10 עומסי LSTTL, מה שאומר שהוא יכול להניע מכשירים או מעגלים דיגיטליים אחרים בקלות מבלי להשתמש בכוח רב מדי.

צריכת החשמל הנמוכה שלה, בהשוואה ל- ICS לוגיקה ישנה יותר, הופכת אותה לבחירה נהדרת לפרויקטים שבהם אתה צריך לחסוך אנרגיה.אתה יכול להשתמש בו באזורים כמו מערכות משובצות או כשאתה מתחבר למיקרו -בקרים, או בכל מערכות דיגיטליות בהן שמירה על כוח הוא יעד.

מאפייני מפתח של SN74HC00N

ה- SN74HC00N מציע מספר תכונות שהופכות אותו לשימושי במגוון יישומי לוגיקה דיגיטליים:

כניסות חוצפות

ה- IC מצויד בכניסות חוצפות, שנועדו לייצב ולנקות את אותות הקלט לפני שהם מעובדים.תכונה זו מפחיתה את רעשי האות וההפרעות, ומבטיחה כי הכניסות מדויקות ואמינות.זה יכול לעזור לך להימנע מעיוות האות, במיוחד בעת התמודדות עם מכשירים מחוברים מרובים.

טווח מתח הפעלה רחב (2 וולט עד 6 וולט)

ה- SN74HC00N פועל על פני טווח מתח רחב של 2 V עד 6 V. זה הופך אותו למגוון מספיק כדי לשמש ביישומים שונים, החל ממכשירים המונעים על סוללות במתח נמוך למערכות מתח גבוהות יותר.אתה יכול להתאים אותו כך שיתאים למעגלים קטנים ומודעים לחשמל ולהגדרות גדולות יותר הדורשות מתחים גבוהים יותר.

טווח טמפרטורות הפעלה רחב (–40 מעלות צלזיוס עד +85 מעלות צלזיוס)

ה- IC יכול לפעול ביעילות בטמפרטורות קיצוניות, מה- –40 מעלות צלזיוס לגובה +85 מעלות צלזיוס.סובלנות לטמפרטורה רחבה זו הופכת אותה לבחירה טובה עבור מכשירים שייחשפו לתנאים סביבתיים קשים, כמו אלקטרוניקה תעשייתית או מערכות חיצוניות, בהן הטמפרטורות עשויות להשתנות.

תמיכה בתמיכה של עד 10 עומסי LSTTL

ה- SN74HC00N תומך ב- Fanout עבור עד 10 עומסי LSTTL.המשמעות היא שפלט אחד יכול להניע עד 10 מכשירים אחרים או שערי לוגיקה מבלי לאבד ביצועים.זה שימושי במעגלים גדולים ומורכבים יותר בהם נדרשים חיבורים מרובים.

צריכת חשמל נמוכה

בהשוואה ל- ICS ישן יותר ICS, SN74HC00N נועד להשתמש בפחות כוח.זה הופך את זה לאופציה טובה כשאתה עובד על פרויקטים שבהם יעילות אנרגיה היא דאגה, כמו למשל במכשירים ניידים המסתמכים על כוח הסוללה.זה גם עוזר לשמור על ייצור החום נמוך, וזה מועיל לאמינות לטווח הארוך במערכות גדולות יותר הפועלות ברציפות.

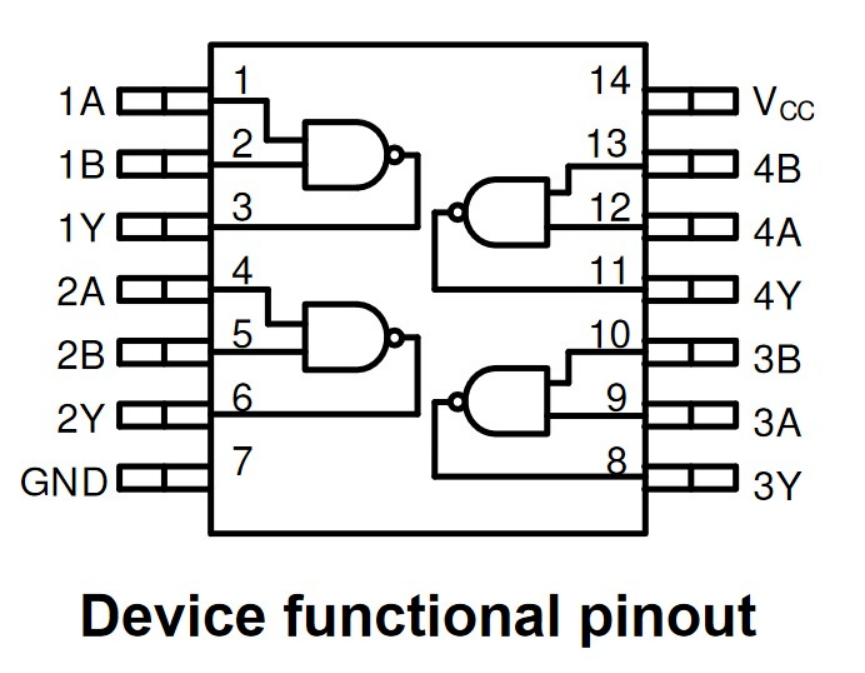

תצורת סיכה של SN74HC00N

שֵׁם	Pin (d, db, n, ns, pw, j או w)	PIN (FK)	I/O.	תֵאוּר
1a	1	2	קֶלֶט	ערוץ 1, הזן א
1b	2	3	קֶלֶט	ערוץ 1, קלט B
1y	3	4	תְפוּקָה	ערוץ 1, פלט y
2 א	4	5	קֶלֶט	ערוץ 2, הזן א
2 ב	5	6	קֶלֶט	ערוץ 2, קלט B
2y	6	8	תְפוּקָה	ערוץ 2, פלט y
3 א	9	11	קֶלֶט	ערוץ 3, הזן א
3b	10	13	קֶלֶט	ערוץ 3, קלט B
3y	8	14	תְפוּקָה	ערוץ 3, פלט y
4 א	12	12	קֶלֶט	ערוץ 4, הזן א
4b	13	16	קֶלֶט	ערוץ 4, קלט B
4Y	11	19	תְפוּקָה	ערוץ 4, פלט y
GND	7	16	-	טָחוּן
NC	-	1, 5, 7, 11, 15, 17	-	לא מחובר פנימי
VCC	14	20	-	אספקה ​​חיובית

דגם CAD של SN74HC00N

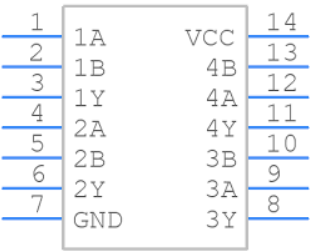

SN74HC00N סמל

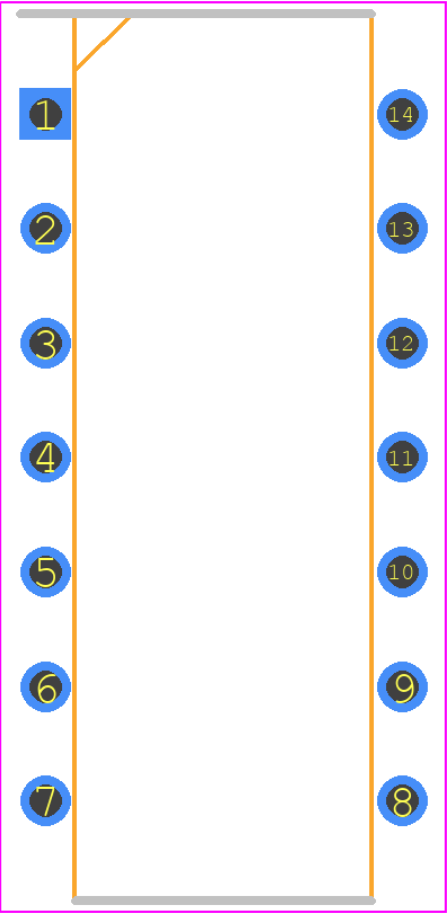

טביעת רגל SN74HC00N

דגם תלת מימד של SN74HC00N

מפרט טכני של SN74HC00N

ה- SN74HC00N מ- Texas Instruments כולל מפרט טכני כמו מתח הפעלה, צריכת חשמל ורמות לוגיקה.יש לו גם חלקים דומים שניתן להשתמש בהם במקום זה, תלוי בצרכי העיצוב שלך.

סוּג	פָּרָמֶטֶר
סטטוס מחזור חיים	פעיל (עודכן לאחרונה: לפני יום)
זמן ההובלה של המפעל	12 שבועות
צור ציפוי	זָהָב
סוג הרכבה	דרך החור
מספר הסיכות	14
היגיון ברמת היגיון	1.5V ~ 4.2V
טמפרטורת הפעלה	-40 מעלות צלזיוס ~ 85 מעלות צלזיוס
סִדרָה	74HC
סטטוס חלק	פָּעִיל
מספר הסיומות	14
סיום מסוף	פח מט (SN)
מיקום מסוף	כָּפוּל
מתח אספקה	5V
ספירת סיכה	14
זרם פלט מקסימלי	4ma
אספקת מתח-מקס (VSUP)	6V
מִשׁקָל	927.99329 מג
היגיון ברמה נמוכה	0.5V ~ 1.8V
אריזה	שְׁפוֹפֶרֶת
קוד JESD-609	E3
רמת רגישות לחות (MSL)	1 (ללא הגבלה)
קוד ECCN	אוזן99
מתח - אספקה	2V ~ 6V
מספר הפונקציות	4
מספר חלק בסיס	74HC00
מספר תפוקות	1
מתח אספקת הפעלה	5V
אספקת מתח מתח (VSUP)	2V
מספר הערוצים	4
טעינה קיבול	50pf
עיכוב התפשטות	15 נ.ס.
הפעל את זמן העיכוב	20 נ.ס.
פונקציית לוגיקה	ננד
סוג היגיון	שער ננד
שמיט טריגר	לֹא
גוֹבַה	5.08 מ"מ
רוֹחַב	6.35 מ"מ
מֶשֶׁך	19.3 מ"מ
עוֹבִי	3.9 מ"מ
התקשות קרינה	לֹא
להגיע ל- SVHC	אין SVHC
סטטוס ROHS	תואם ROHS3
עופרת חופשית	עופרת חופשית

דירוגים מקסימליים מוחלטים של SN74HC00N

פָּרָמֶטֶר	תֵאוּר	דקה	מקס	יְחִידָה
VCC	מתח אספקה	-0.5	7	V
Iik	זרם מהדק קלט	± 20		אִמָא
	VI < -0.5 V or VI > VCC + 0.5 V
Iok	זרם מהדק פלט	± 20		אִמָא
	Vo < -0.5 V or VO > VCC + 0.5 V
Io	זרם פלט רציף	± 25		אִמָא
	VO = 0 ל- VCC
זרם רציף	זרם רציף דרך VCC או GND	± 50		אִמָא

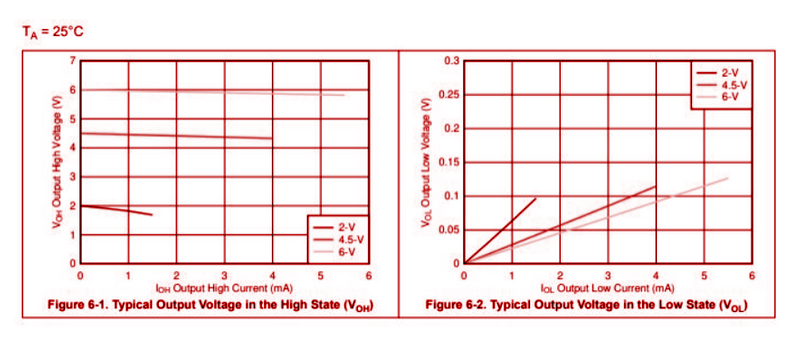

מאפיינים אופייניים של SN74HC00N

מקבילות של SN74HC00N

חלק שווה ערך	סוג החלפה	סטָטוּס	תֵאוּר
SN74HC00NP3	החלפת ירידה	הופסק	Nand Gate, CMOS, PDIP14
SN74HC00JP4	החלפת ירידה	הופסק	Nand Gate, CMOS, CDIP14
SN74HC00N-10	החלפת ירידה	הופסק	שער Nand, סדרת HC/UH, 4-FUNC, 2-PUNT, CMOS, PDIP14
SN74HC00NE4	החלפת ירידה	פָּעִיל	Nand Gate, סדרת HC, 4-Func, 2-PUNT, CMOS, PDIP14
SNJ54HC00J	החלפת ירידה	פָּעִיל	Nand Gate, סדרת HC, 4-Func, 2-PUNT, CMOS, CDIP14

חלקים עם מפרטים דומים ל- SN74HC00N

שלושת החלקים המופיעים בימין חולקים מפרטים דומים עם מכשירי Texas SN74HC00N.

מספר חלק	SN74HC00N	CD74HC00E	MC74HC03AN	SN74HC03N
יַצרָן	מכשירי טקסס	מכשירי טקסס	על מוליך למחצה	מכשירי טקסס
חבילה / מקרה	14-DIP (0.300, 7.62 מ"מ)	14-DIP (0.300, 7.62 מ"מ)	14-DIP (0.300, 7.62 מ"מ)	14-DIP (0.300, 7.62 מ"מ)
מספר הכניסות	2	2	2	2
מספר הסיכות	14	14	14	14
פונקציית לוגיקה	ננד	ננד	ננד	ננד
עיכוב התפשטות	15 נ.ס.	27 ns	15 נ.ס.	20 נ.ס.
מתח אספקה	5 V.	5 V.	4.5 V.	3 V.
זרם שקט	2 μA	2 μA	2 μA	1 מיקרו
טֶכנוֹלוֹגִיָה	CMOS	CMOS	CMOS	CMOS

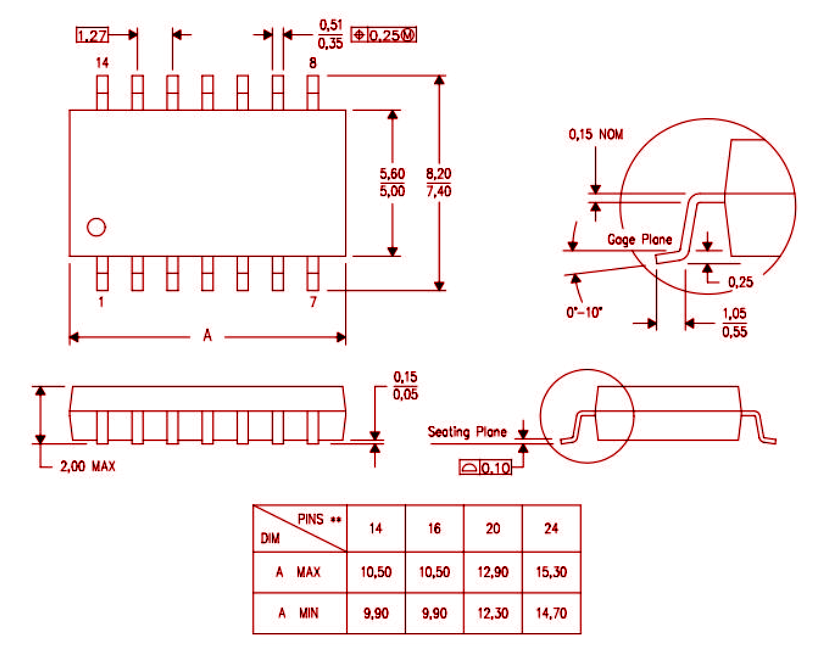

מידע על החבילה של SN74HC00N

אודות מכשירי טקסס - יצרן SN74HC00N

Texas Instruments (TI) היא חברה ידועה בעולם המוליכים למחצה, ויוצרת מגוון מוצרים המשמשים באלקטרוניקה.הם מתמקדים במתן חלקים לדברים כמו עיבוד אנלוגי ודיגיטלי.מוצרי TI, כמו SN74HC00N, משמשים בכל רחבי העולם בענפים רבים, כולל אלקטרוניקה צרכנית, מכוניות, מערכות תעשייתיות ותקשורת.

השבבים של TI משמשים בסוגים שונים של פרויקטים אלקטרוניים, בין אם זה מכשיר ביתי או מערכת מורכבת יותר.הם מציעים גם כלים ותמיכה שיעזרו לכם לעבוד עם המוצרים שלהם.עם נוכחות בלמעלה מ -30 מדינות, TI נשארת קדימה על ידי הבאת פתרונות חדשים בעולם המוליכים למחצה, מה שהופך את המוצרים שלהם לבחירה מוצקה כשאתה מחפש רכיבים אמינים ואיכותיים כמו SN74HC00N.

גיליון נתונים PDF

גיליונות נתונים של SN74HC00N:

Sn74hc00n.pdf

גיליונות נתונים CD74HC00E:

CD74HC00E.PDF

גליונות נתונים של MC74HC03AN:

MC74HC03AN.PDF

MC74HC03AN.PDF

SN74HC03N גיליונות נתונים:

Sn74hc03n.pdf

שאלות נפוצות [שאלות נפוצות]

1. כמה סיכות יש ל- SN74HC00N?

ה- SN74HC00N מגיע עם 14 סיכות בסך הכל, בהן תוכלו להשתמש בחיבורים שונים במעגל שלכם.

2. מהו טווח טמפרטורת ההפעלה של SN74HC00N?

ה- SN74HC00N יכול לפעול בטמפרטורות הנעות בין –40 מעלות צלזיוס ל- +85 מעלות צלזיוס, מה שהופך אותו מתאים לסביבות שונות.

3. מהו זרם הפלט המרבי של SN74HC00N?

הזרם המרבי ש- SN74HC00N יכול לפלט הוא 4MA, המסייע בעת הפעלת מכשירים מחוברים אחרים.

4. מהו מתח האספקה ​​המרבי עבור SN74HC00N?

המתח הגבוה ביותר ש- SN74HC00N יכול להתמודד הוא 6V, כך שניתן להשתמש בו במערכות העובדות עם מתח זה.

5. מהו טווח מתח האספקה ​​עבור SN74HC00N?

טווח המתח עליו פועל SN74HC00N הוא בין 2V ל- 6V, מה שמאפשר לך גמישות בעת הפעלת המערכת שלך.

6. איך ה- SN74HC00N ארוז?

SN74HC00N נארז בדרך כלל בצינור, מה שמקל על הטיפול והאחסון.
