יישומי מודול SIM800L ומקרי שימוש הוסברו

מודול SIM800L הוא מכשיר קומפקטי ויעיל באנרגיה המושלם להוספת תקשורת אלחוטית לפרויקטים.מאמר זה מכסה את תכונותיו, ההגדרה וכיצד הוא עובד עם ארדואינו לקבלת קישוריות פשוטה ועם זאת חזקה.

קָטָלוֹג

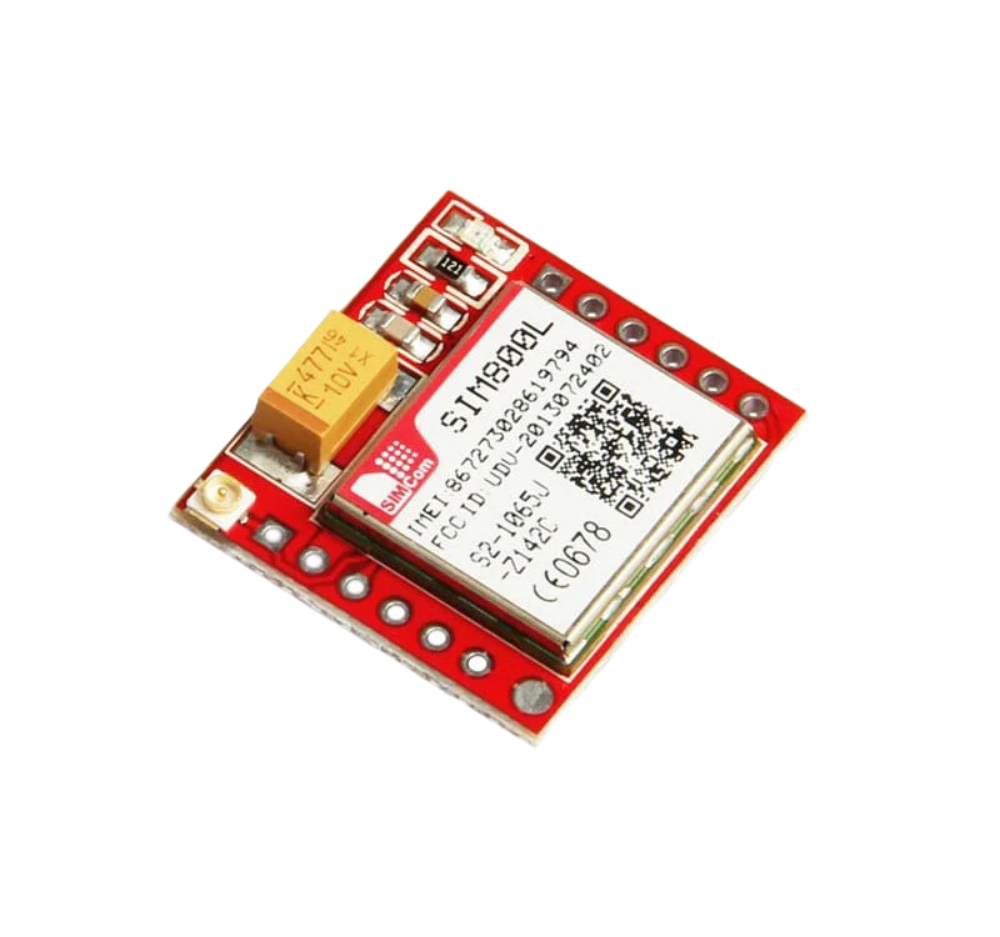

סקירה כללית של מודול SIM800L

THE SIM800L מודול הוא מכשיר קומפקטי ואנרגיה נמוכה, הנמצא בשימוש נרחב לפרויקטים הזקוקים לתקשורת אלחוטית.היא פועלת על רשתות GSM/GPRS מרובעות להקות, ומאפשרת לה להעביר נתוני SMS ו- GPRS על פני מגוון רחב של תדרים.בזכות הטכנולוגיה היעילה לחיסכון בחשמל, הצריכה הנוכחית של SIM800L במצב שינה נמוכה כמו 1MA, מה שהופך אותה מתאימה ליישומים מודעים לחשמל.

כדי להתממשק למיקרו -בקר, מודול זה מתחבר דרך יציאת UART ותומך בהוראות פקודה שונות, כולל 3GPP TS 27.007, 27.005, ומשופר בפקודות על ידי SIMCOM.פקודות אלה מאפשרות לך לבצע פעולות כגון שליחה וקבלת הודעות SMS, בדיקת סטטוס רשת או אפילו ליזום שיחות, הוספת גמישות לצרכי תקשורת שונים.

ה- SIM800L מיועד לשילוב פשוט.כדי להגדיר אותו, אתה זקוק לאוטובוס UART עם תמיכה הן בקבלה והן בהעברת נתונים.יש להגדיר את אוטובוס ה- UART למהירות ברירת מחדל של 9600bps, מה שהופך אותו לנגיש להרבה בקרי מיקרו נפוצים.כדי לקבוע חיבור, תצטרך להשתמש בארבעה חוטים עיקריים: +VCC לחשמל, GND עבור קרקע, RX לקבלת נתונים ו- TX להעברת נתונים.

תכונות המפתח של מודול SIM800L

תמיכה ברשת רביעית

עם יכולות GSM מרובעות, SIM800L יכול להתחבר לרשתות בתדרים GSM850, EGSM900, DCS1800 ו- PCS1900.תכונה זו מאפשרת לו לעבוד עם רשתות 2G ברחבי העולם, מה שהופך אותה למתאימה לפרויקטים הזקוקים לתאימות רשת רחבה.

קישוריות רשת GSM גלובלית

ה- SIM800L יכול להתחבר לכל רשת 2G ברחבי העולם, ומאפשר לך לשלב אותה במערכות הדורשות תקשורת מרחוק באזורים שונים.הרבגוניות שלה ברשתות מבטיחה תקשורת אמינה להעברת נתונים ופונקציות SMS.

יכולת שיחה קולית

ה- SIM800L יכול לבצע ולקבל שיחות קוליות, ומספק דרך מעשית לתקשר ישירות דרך המודול.על ידי חיבור רמקול 8Ω ומיקרופון אלקטרוני, אתה יכול להגדיר פונקציונליות שיחה קולית שמוסיפה שכבה נוספת של תקשורת לפרויקטים שלך.

העברת SMS

בנוסף לקול, ה- SIM800L תומך בהודעות SMS, ומאפשר לו לשלוח ולקבל הודעות טקסט.תכונה זו הופכת אותה לאידיאלית לפרויקטים שבהם אתה צריך להחליף מידע מבוסס טקסט, כגון התראות או עדכונים, על רשתות סלולריות.

העברת נתונים של GPRS

ה- SIM800L מאפשר העברת נתונים של GPRS ליישומים הדורשים גישה בסיסית לאינטרנט.באמצעות פרוטוקולים כמו TCP/IP ו- HTTP, באפשרותך לשלוח ולקבל נתונים, מה שהופך אותם לשימושיים לפרויקטים הכוללים רישום נתונים או ניטור מרחוק.

קבלת רדיו FM

מאפיין נוסף של ה- SIM800L הוא יכולתו לסרוק ולקבל שידורי רדיו FM.יכולת זו יכולה להוסיף רמת בידור או פונקציונליות לפרויקטים, כגון מערכות מידע אודיו או שידורי FM מקומיים.

העבירו שיעורי כוח

ה- SIM800L מספק שתי שיעורי העברת חשמל: Class 4 (2W) עבור GSM850 ו- Class 1 (1W) עבור DCS1800.שיעורי כוח אלה עוזרים לשמור על תקשורת יציבה על פני מרחקים שונים, ומבטיחים חיבור חזק בטווח הרשת של המודול.

בסט הפקודה

בעזרת SIM800L מבוסס על בסיס סידורי, SIM800L מאפשר לך לשלוט במודול בקלות.פקודות אלה מספקות דרך פשוטה לנהל את פונקציות המודול, כמו ליזום שיחות, שליחת הודעות והתחברות לאינטרנט, מה שמקל על ההשתלבות במערכות רבות.

תמיכה בכרטיס SIM Micro SIM

ה- SIM800L מקבל כרטיס מיקרו SIM, מה שהופך אותו לתואם לכרטיסי SIM זמינים.זה מאפשר לך להגדיר קישוריות מבלי להזדקק לכרטיסי SIM מיוחדים, ולהפוך את האינטגרציה לפשוטה יותר וגמישה יותר.

מפרט טכני של SIM800L

SIM800L מפרטים טכניים, תכונות, פרמטרים וחלקים דומים מפתרונות אלחוטיים של SIMCOM.

סוּג	פָּרָמֶטֶר
חבילה / מקרה	LGA
אריזה	ארוז קופסא
סוג מודול	GSM/GPRS
סוגי GNSS	לֹא
סטטוס ROHS	תואם ROHS

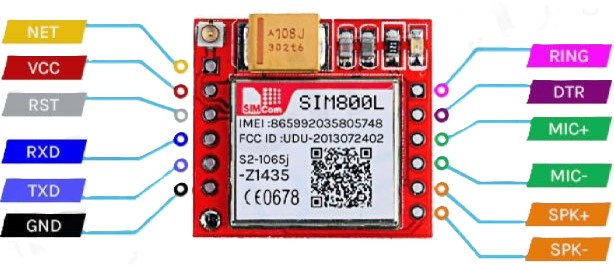

Sim800L Pinout וחיבורים

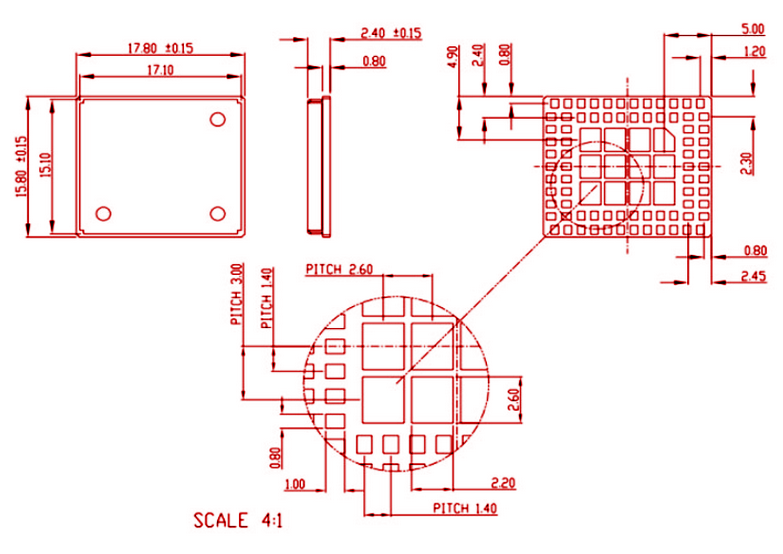

מידות ופריסה פיזית של SIM800L

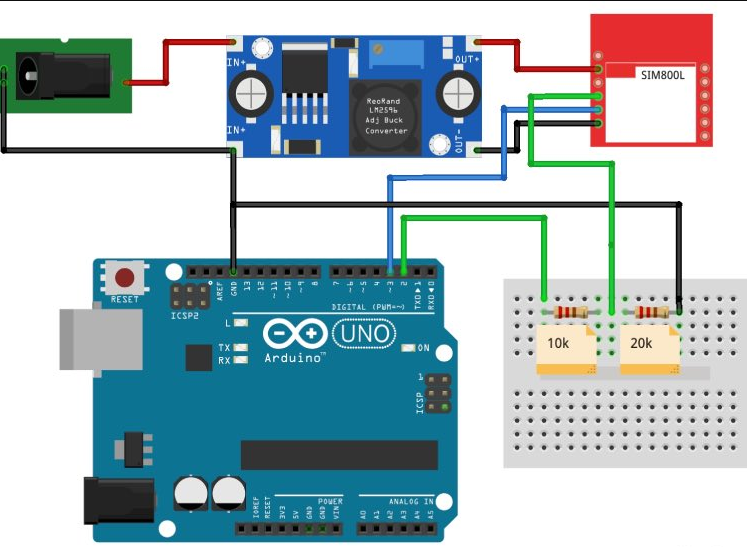

חיבור מודול ה- Sim800L GSM לארדואינו

חיבור ה- SIM800L ללוח Arduino דורש מעט טיפול, שכן ה- SIM800L פועל על היגיון ברמת 3.3 וולט, ואילו ה- Arduino UNO משתמש ב- 5V GPIO.הבדל זה אומר שצריך להפחית את אות ה- TX של Arduino כדי להימנע מפגיעה בסיכת ה- RX של SIM800L.מחלקת נגדים פשוטה, עם נגד 10K בין SIM800L RX ל- Arduino D2, יחד עם נגד 20K מ- SIM800L RX ל- GND, יכולים להתמודד עם זה.הגדרה זו מבטיחה את יישור המתח מבלי להדגיש את המודול.

תצטרך גם להבטיח כי SIM800L מופעל כראוי.האפשרויות כוללות שימוש בסוללת Li-PO, בדרך כלל עם קיבולת של 1200mAh, או הפעלתו עם ממיר BUCK של LM2596 DC-DC.אספקת חשמל נכונה מבטיחה פעולה יציבה וקישוריות אמינה בעת העברת נתונים או קבלת אותות.

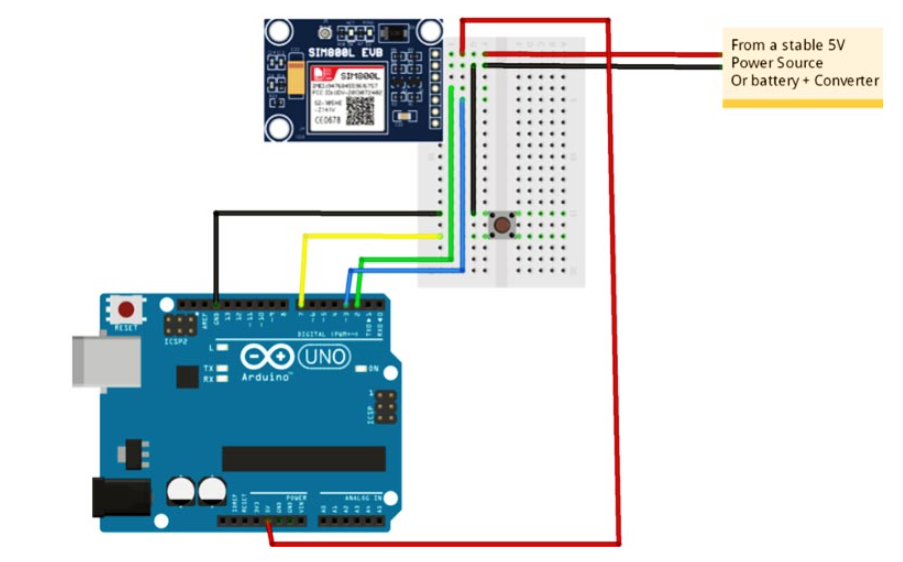

מדריך הגדרת ותפעול SIM800L

ה- SIM800L עובד דרך ממשק סדרתי, ומאפשר לו לשלוח SMS, לבצע שיחות, להתחבר לאינטרנט ואפילו להתאים לרדיו FM.השימוש בו עם בקר מיקרו, כמו ארדואינו, הוא פשוט.המודול מקבל בפקודות לביצוע פונקציות שונות, כגון בדיקת חוזק האות, אימות חיבור רשת ובדיקת מצב הסוללה.פקודות אלה מציעות דרך פשוטה לשלוט בפעילויות המודול ולנהל את הגדרותיו.

לאחר חיבור, המודול יגיב לתקן בפקודות.פקודות אלה מאפשרות לך ליצור אינטראקציה עם המודול לפעולות כמו קריאה ושליחת טקסטים, מעקב אחר מצב האות ומצב הסוללה והצבת שיחות.פונקציונליות זו הופכת את SIM800L להתאמה ליישומים רבים, החל מהודעות פשוטות ועד חילופי נתונים מורכבים יותר ובקרת מכשירים.

יישומי SIM800L ומקרי שימוש

ניטור מערכות מרחוק

ה- SIM800L שימושי ביישומי ניטור מערכות מרחוק, שם הוא יכול לשלוח עדכונים בזמן אמת לגבי מצב הציוד או הסביבות.יישום זה הוא בעל ערך בענפים שצריכים לעקוב אחר נכסים או לפקח על מערכות מרוחקות מבלי לדרוש ביקורים פיזיים.

מערכת אזעקה ביתית

באבטחת הבית, SIM800L יכול לשמש מודול תקשורת בתוך מערכת אזעקה.זה יכול לשלוח התראות SMS או אפילו ליזום שיחות להודיע ​​לבעלי בתים על הפרות אבטחה פוטנציאליות, מה שהופך אותה לבחירה אמינה עבור פתרונות אבטחת מגורים.

מערכות שלט רחוק

ניתן לשלב את ה- SIM800L במערכות שלט רחוק, ומאפשר לך לשלוט במכשירים ברשת GSM.תכונה זו מועילה ביישומים כמו בקרות שער מרחוק או ניהול ציוד, שם ניתן לשלוח פקודות ולבצע מרחוק.

בקרת גישה לאבטחה

במערכות בקרת גישה, SIM800L מספק דרך לנהל הרשאות כניסה על ידי שליחה וקבלת פקודות או התראות באמצעות SMS.יישום זה אידיאלי לעסקים או מתקנים הדורשים גישה מוסדרת, מכיוון שהוא מאפשר ניטור וניהול מרחוק של רשומות מאובטחות.

מעקב אחר רכב

מעקב אחר רכב הוא שימוש נפוץ נוסף עבור SIM800L, שם הוא יכול להעביר נתוני מיקום ומצב.כאשר משתמשים בו עם GPS, זה מאפשר ניהול ומעקב יעילים של צי, ומספק פיתרון מעשי לחברות לוגיסטיקה ותחבורה.

שער SMS

ה- SIM800L יכול לשמש כשער SMS, ולהקל על העברת נפחים גדולים של הודעות SMS.זה הופך את זה למתאים ליישומי העברת הודעות בתפזורת, כגון התראות לקוחות או פרסום, שם יש צורך בתגובות SMS אוטומטיות.

מדידת חשמל בתשלום מראש

במדידת חשמל בתשלום מראש ניתן להשתמש ב- SIM800L כדי לעקוב מרחוק ולנהל שימוש בחשמל.המודול יכול להעביר נתוני שימוש ולהודיע ​​למשתמשים על אשראי שנותר, מה שהופך אותו לבחירה מעשית לניהול שירות.

מודולים אלטרנטיביים ל- SIM800L

• • SIM808

• • SIM900A

יצרן מודול SIM800L

SIM800L מיוצר על ידי Simcom Wireless Solutions, חברת בת של קבוצת Chenxun Technology Group.ל- SIMCOM מוניטין של פיתוח פתרונות מודולים אלחוטיים אמינים על פני מספר טכנולוגיות, כולל GSM, GPRS, Edge, WCDMA, LTE, GPS ועוד.מגוון המוצרים שלהם מצאו יישומים בתחומים שונים, כולל M2M (מכונה למכונה), מעקב מבוסס GPS, מחשוב נייד ו- WLL (Loop מקומי אלחוטי).המודולים של Simcom נועדו להיות הניתנים להתאמה, חסכונית וקלה לשילוב, מה שהופך אותם לפופולאריים בפרויקטים הדורשים פתרונות תקשורת אלחוטיים פשוטים ועם זאת יעילים.
