התנגדות ומוליכות: מדריך פשוט לזרימת זרם חשמלי במעגלים

מדריך זה עוזר לך להבין שני דברים בסיסיים בחשמל: התנגדות ומוליכות.התנגדות פירושה כמה משהו מנסה לעצור חשמל.מוליכות פירושה באיזו קלות חשמל יכול לעבור.תלמד מה המשמעות של המילים הללו, כיצד להשתמש בנוסחאות פשוטות וכיצד הן עובדים בסוגים שונים של מעגלים.המדריך מראה גם כיצד דברים כמו החומר, הגודל, הטמפרטורה והמגנטים יכולים לשנות את האופן בו חשמל זורם.אם אתה חדש באלקטרוניקה או סתם רוצה להבין כיצד פועל זרם חשמלי בחוטים ובמכשירים, מדריך זה יעזור להבהיר את המצב.

קָטָלוֹג

הבנת התנגדות ומוליכות

מהי התנגדות?

התנגדות היא כמה חומר מנסה למנוע מזרם חשמלי לזרום דרכו.כאשר חשמל עובר דרך חוט או חומר אחר, הוא למעשה מורכב מחלקיקים זעירים הנקראים אלקטרונים.אלקטרונים אלה נתקלים באטומים ובחלקים קטנים אחרים בתוך החומר.בכל פעם שהם נתקלים במשהו, הם מאטים מעט.האטה זו מקשה על החשמל להמשיך לנוע.חלק מהאנרגיה מהאלקטרונים הנעים הופכת לחום.זו הסיבה שחוטים יכולים להתחמם כאשר החשמל זורם דרכם.הסמל להתנגדות הוא r, וזה מאוד חשוב לוודא שהחשמל זורם בבטחה ובכינות במעגל.

לחומרים מסוימים יש התנגדות נמוכה, מה שאומר שחשמל יכול לעבור דרכם בקלות.נחושת וכסף הם שתי דוגמאות נהדרות.זו הסיבה שאנו משתמשים בהם בחוטים ובחלקים חשמליים, הם נותנים לחשמל לעבור ללא הרבה בעיות.לחומרים אחרים, כמו גומי או זכוכית, הם בעלי התנגדות גבוהה.לחשמל מתקשה לעבור דרכם, ולכן הם משמשים לעצור זרם.אלה נקראים מבודדים.הידיעה אם לחומר יש התנגדות גבוהה או נמוכה עוזרת לך להחליט כיצד לבנות מערכות חשמל בטוחות ושימושיות.

מהי מוליכות?

המוליכות היא ההפך מההתנגדות.זה אומר לנו באיזו קלות חשמל יכול לזרום דרך חומר.אם לחומר יש מוליכות גבוהה, החשמל עובר דרכו במהירות וללא הרבה האטה.המוליכות מוצגת על ידי האות G, וזה רעיון חשוב בחשמל, ממש כמו שהתנגדות היא.למתכות כמו נחושת ואלומיניום יש מוליכות גבוהה.המשמעות היא שהאלקטרונים שלהם יכולים להסתובב בחופשיות, מה שהופך אותם לטובים מאוד לשאת זרם חשמלי.בגלל זה, הם משמשים לעתים קרובות בקווי חשמל, חוטים וחלקים אלקטרוניים.זה גם עוזר להם לתקן בעיות במעגלים או לתכנן מערכות חדשות.ההבנה באיזו קלות חשמל עובר דרך חומר עוזרת לוודא שהדברים יעבדו כראוי ולא מבזבזים אנרגיה.

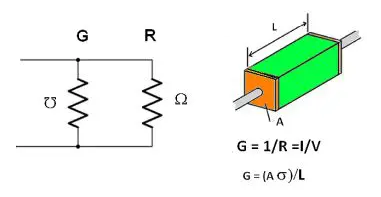

איור 2. איור 2. מוליכות והתנגדות במעגלים חשמליים

נוסחאות להתנגדות ומוליכות

נוסחאות התנגדות

התנגדות היא דרך למדוד כמה חומר מאט את הזרם החשמלי.ישנן שתי נוסחאות עיקריות למציאת התנגדות, וכל אחת מהן שימושית במצבים שונים.

בפורמולה זו, r פירושו התנגדות, ρ (האות היוונית "Rho") היא ההתנגדות של החומר, L הוא אורך החוט, ו- A הוא עובי החוט או שטח חתך רוחב.חומרים עם התנגדות גבוהה יותר מאטים את הזרם יותר.כמו כן, אם החוט ארוך יותר, הוא נותן התנגדות רבה יותר מכיוון שהזרם צריך לנסוע רחוק יותר.חוט דק יותר מקשה על הזרם לעבור דרכו.אז, לחוט ארוך ורזה יש יותר התנגדות מאשר קצרה ועבה העשויה מאותו חומר.פורמולה זו משמשת לרוב בעת תכנון מערכות חשמל או בחירת הסוג הנכון של חוט.

זוהי דרך נוספת לחשב התנגדות, תוך שימוש בדברים שאתה יכול למדוד: מתח (V) וזרם (i).כלל זה נקרא חוק אוהם.אם אתה יודע כמה מתח נמצא במכשיר וכמה זרם עובר עליו, אתה יכול לחלק את המתח על ידי הזרם כדי למצוא את ההתנגדות.זה שימושי מאוד כאשר אינך מכיר את מאפייני החומר אך יכול לנקוט מדידות פשוטות בעזרת כלי כמו מולטימטר.זכור כי ההתנגדות יכולה להשתנות אם הטמפרטורה משתנה.לדוגמה, חומרים מסוימים מתנגדים לחשמל יותר כאשר הם מתחממים.

נוסחת מוליכות

המוליכות מספרת לנו את ההפך מההתנגדות, היא מראה באיזו קלות חשמל יכול לזרום במשהו.ככל שהמוליכות גבוהה יותר, כך הזרימה קלה יותר.

בפורמולה זו, G היא מוליכות ו- R הוא התנגדות.זה כלל פשוט: אם ההתנגדות גבוהה, המוליכות נמוכה, ואם ההתנגדות נמוכה, המוליכות גבוהה.המוליכות מועילה כאשר עובדים עם מעגלים שיש להם נתיבים רבים לנסיעות (אלה נקראים מעגלים מקבילים).במקרים אלה, קל יותר להוסיף את המוליכות של כל חלק ולא את ההתנגדות.זה הופך את בעיות הפתרון למהירות יותר ועוזר בבניית או תיקון מעגלים.

התנגדות במעגלים מקבילים

במעגל חשמלי, נגדים הם חלקים שמאטים את זרימת החשמל.כיצד מחוברים נגדים אלה משנה את ההבדל הגדול באופן בו החשמל עובר במעגל.במעגל מקביל הנגדים מחוברים זה לצד זה.המשמעות היא שלכל נגן יש דרך משלו לחשמל לעבור.כשאתה מוסיף נגדים נוספים במעגל מסוג זה, קורה משהו מעניין: ההתנגדות הכוללת למעשה הולכת להיות קטנה יותר, לא גדולה יותר.חשבו על זה כמו להוסיף עוד נתיבים לדרך.עם יותר נתיבים, התנועה יכולה לנוע ביתר קלות.באותו אופן, הוספת נגדים נוספים במקביל מעניקה לחשמל נתיבים נוספים לעקוב אחריהם, כך שהיא זורמת ביתר קלות ופוגשת פחות התנגדות.

אנו יכולים למצוא את ההתנגדות הכוללת במעגל מקביל באמצעות נוסחה זו:

זה פשוט אומר: הוסף את "ההפוך" (או 1 מחולק על ידי כל נגדי) ואז קח את ההיפוך של זה כדי לקבל את ההתנגדות הכוללת.התוצאה תמיד קטנה מהנגד הקטן ביותר בקבוצה.זה שימושי מאוד כאשר אנו רוצים שחשמל יעבור בקלות, כמו במערכות חשמל, חיווט ביתי או מכשירים אלקטרוניים מהירים.פחות התנגדות פירושה שפחות אנרגיה הולכת לאיבוד.

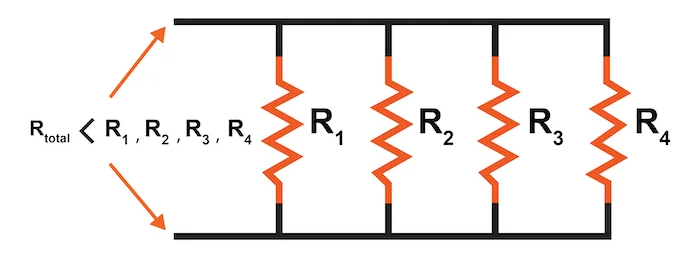

איור 3. איור 3. מעגל מקביל עם ארבעה נגדים

התרשים מציג מעגל מקביל עם ארבעה נגדים, בשם R1, R2, R3 ו- R4.אתה יכול לראות שכל נגדי מחובר בין אותם שני חוטים, אחד בחלקו העליון ואחד בתחתית.המשמעות היא שחשמל יכול לעבור על כל נגדי מבלי שצריך לעבור את האחרים.הקווים הכתומים הגלים הם הנגדים, והקווים השחורים הם החוטים הנושאים חשמל.בצד שמאל של התמונה, היא מזכירה לנו שההתנגדות הכוללת קטנה יותר מכל הנגדים האישיים במעגל.זהו אחד הרעיונות העיקריים כיצד עובדים מעגלים מקבילים.

התנגדות במעגלי סדרה

במעגלים חשמליים ניתן לסדר נגדים בתצורות שונות, כאשר אחד הנפוצים ביותר הוא חיבור סדרה.במעגל סדרה, הנגדים מחוברים מקצה לקצה כך שיש רק נתיב אחד לזרם זרם.המשמעות היא שהזרם החשמלי שמשאיר את מקור הכוח חייב לעבור דרך כל נגדי ברצף לפני שהוא חוזר למקור.ההתנגדות הכוללת במעגל סדרה מחושבת על ידי הוספת יחד את ההתנגדות האישית של כל הנגדים בלולאה.זה בא לידי ביטוי עם הנוסחה:

עיקרון זה מראה שככל שמתווספים יותר נגדים בסדרה, ההתנגדות הכוללת עולה.התנגדות מוחלטת גבוהה יותר גורמת לזרם נמוך יותר הזורם במעגל, על פי החוק של אוהם (V = IR).התנהגות זו שימושית במעגלי מחיצת מתח הזקוקים לטיפות מתח ספציפיות על פני רכיבים שונים.

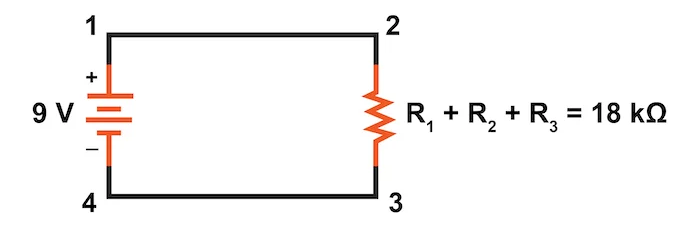

איור 4. איור 4. מעגל נגד סדרות

התרשים שלמעלה מציג מעגל סדרה פשוט המורכב מסוללת 9 וולט ושלושה נגדים שכותרתו R1, R2 ו- R3.הנגדים אינם מוצגים באופן אינדיבידואלי אלא מיוצגים באופן קולקטיבי בין נקודות 2 ל -3, עם התנגדות שווה ערך של 18 קילו.הסוללה מחוברת בין נקודות 1 ל -4, כאשר הטרמינל החיובי בנקודה 1 לבין הטרמינל השלילי בנקודה 4, ומבסס את כיוון הזרימה הנוכחית בכיוון השעון דרך המעגל.

הזרם במעגל זה זורם מהטרמינל החיובי של הסוללה (נקודה 1), דרך הנגדים המחוברים לסדרה (מנקודה 2 לנקודה 3), ולבסוף חזרה למסוף השלילי של הסוללה (נקודה 4).מכיוון שכל הנגדים נמצאים בסדרה, אותה כמות של זרם עוברת בכל נגדי.ירידת המתח על פני כל רשת הנגד שווה למתח הסוללה, שהוא 9 V.

מוליכות במעגלים מקבילים

במעגלים חשמליים, המוליכות (המסומנת על ידי G) היא מדד עד כמה קלות חשמל יכול לזרום דרך רכיב.זהו הדדיות ההתנגדות (g = 1/r), כלומר מוליכות גבוהה יותר מרמזת על התנגדות נמוכה יותר וזרימת זרם קלה יותר.כאשר מסודרים במקביל אלמנטים מוליכים מרובים (כמו נגדים או נתיבים מוליכים) במקביל, המוליכות האישיות שלהם מוסיפות יחד כדי לקבוע את המוליכות הכוללת של המעגל.בתצורת מעגל מקבילה, כל נתיב מאפשר לזרם לזרום ללא תלות באחרים.ככל שמתווספים יותר ענפים, לכל אחד מהם מוליכות משלו, היכולת הכוללת של המעגל לניהול חשמל עולה.הסיבה לכך היא שכל נתיב נוסף מספק מסלול אלטרנטיבי לזרם, ומפחית למעשה את ההתנגדות הכוללת לזרימת הזרם.

הנוסחה למוליכות מוחלטת בתצורה מקבילה היא:

מערכת יחסים זו היא לינארית, מה שאומר שאם אתה מכפיל את מספר הענפים הזהים, אתה מכפיל את המוליכות הכוללת.זאת בניגוד להתנגדות במקביל, שמוסיפה הדדיות.

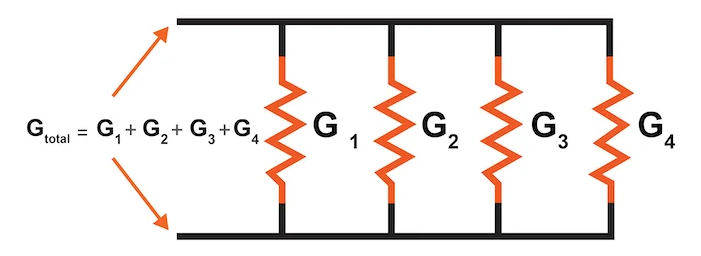

איור 5. איור 5. המוליכות הכוללת במעגל מקביל

התרשים ממחיש חזותית מעגל מקביל המכיל ארבעה ענפים מוליכים שכותרתו g₁, g₂, g₃ ו- g₄.כל סניף מורכב מסמל דמוי נגד יחיד המייצג מוליכות.ענפים אלה מסודרים אנכית, זו לצד זו, וכולם מחוברים בחלק העליון והתחתון למוליכים אופקיים נפוצים.מבנה זה יוצר פריסה מקבילה קלאסית, כאשר המתח על פני כל ענף זהה, אך הזרם מתחלק לפי המוליכות של כל נתיב.משמאל לתרשים מוצגת המשוואה למוליכות מוחלטת:

חצים מנקודת המשוואה ישירות למוליכים המתאימים, ומחזקים את הרעיון שכל מוליכות תורמת באופן תוסף למוליכות הכוללת.עיקרון זה של מוליכות מקבילה חשוב בתכנון רשתות חשמל יעילות, במיוחד ביישומים הדורשים עכבה נמוכה ויכולת זרם גבוהה.לדוגמה, במערכות עיבוד אותות, שמירה על התנגדות נמוכה מבטיחה אובדן מינימלי של אות.בקווי העברת נתונים, המוליכות המשופרת מסייעת לשמור על שלמות האות על פני מרחקים ארוכים.

מוליכות במעגלי סדרה

המוליכות במעגלי סדרה פועלת על פי העיקרון כי המוליכות היא הדדיות ההתנגדות.בכל מעגל חשמלי, כאשר נגדים מחוברים בסדרה, ההתנגדות האישית שלהם מסתכמת, ובכך מגדילים את ההתנגדות הכוללת של המעגל.כתוצאה מכך, המוליכות הכוללת של המערכת פוחתת.קשר זה יכול לבוא לידי ביטוי מתמטית על ידי הנוסחה הבאה:

בפורמולה זו, GTOTAL מייצג את המוליכות הכוללת של מעגל הסדרה, ו- R1, R2, R3, ..., RN הם ההתנגדות האישית של כל נגדי בסדרה.מכיוון שהתנגדות עולה כאשר מתווספים יותר נגדים בסדרה, המכנה הופך להיות גדול יותר, מה שבתורו גורם למוליכות הכוללת לצמצם.מאפיין זה של מעגלי סדרה הופך אותם לשימושיים ביישומים בהם יש צורך בשליטה נאה בזרם.לדוגמה, לרוב הם משמשים במסננים אלקטרוניים, מכשירי מדידה ומערכות בקרת דיוק.על ידי בחירת ערכי נגדים בזהירות, אתה יכול לתפעל כמה מותר לזרם לעבור במעגל ברמת דיוק גבוהה.

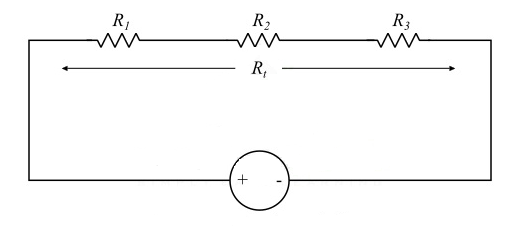

איור 6. מוליכות בסדרה

איור 6 מייצג באופן ויזואלי מעגל חשמלי פשוט בו שלושה נגדים, שכותרתו R1, R2, R3, מחוברים בסדרה.נגדים אלה מיושרים מקצה לקצה בלולאה יחידה המופעלת על ידי מקור מתח, המוצג במרכז התחתון של התרשים עם סמל סוללה סטנדרטי המעיד על קוטביות (מסופים חיוביים ושליליים).ההתנגדות הכוללת של חיבור סדרה זו נקראת כ- RT, והזרם זורם בכיוון השעון דרך המעגל, כפי שמצוין על ידי החצים.

תרשים זה עוזר להמחיש את הרעיון של התנגדות לסדרה והשפעתו על המוליכות.כל נגדי מוסיף להתנגדות הכוללת, ולכן, המוליכות הכוללת, המיוצגת על ידי Gtotal ומחושבת כהדדיות של סכום זה.התמונה תומכת ביעילות בהסבר כיצד הוספת נגדים נוספים בסדרה משפיעה על זרימת הזרם והמוליכות במעגל.

מה משפיע על התנגדות ומוליכות?

מספר גורמים משפיעים על מידה טובה חומר מתנגד או מבצע זרם חשמלי.אלה כוללים:

סוג חומר

לחומרים שונים יש תכונות חשמליות מובנות שונות.מוליכים, כמו נחושת, כסף ואלומיניום, מאפשרים לאלקטרונים לנוע בחופשיות בגלל שפע האלקטרונים החופשיים במבנה האטומי שלהם.לעומת זאת, מבודדים כמו גומי, זכוכית או פלסטיק הם בעלי אלקטרונים קשורים היטב שאינם זזים בקלות, וכתוצאה מכך עמידות גבוהה.מוליכים למחצה נופלים בין לבין, עם מוליכות שניתן לשלוט או לשנות.הסידור האטומי וניידות האלקטרונים של חומר קובעים במידה רבה את המוליכות או ההתנגדות הבסיסית שלו.

טֶמפֶּרָטוּרָה

ככל שהטמפרטורה עולה, גם ההתנגדות של מרבית החומרים המוליכים (במיוחד מתכות) עולה.הסיבה לכך היא שהאטומים בתוך המוליך רוטטים נמרצים יותר בטמפרטורות גבוהות יותר, הגורמות להתנגשויות תכופות יותר עם האלקטרונים הנעים, ומעכבים את זרימתם.עם זאת, במוליכים למחצה ובבודדים מסוימים, טמפרטורות גבוהות יותר יכולות להגדיל את המוליכות על ידי שחרור נושאי מטען נוספים, מה שהופך את הקשר בין טמפרטורה להתנגדות לתלות בסוג החומר.

מידות (אורך ואזור חתך רוחב)

הגודל והצורה הפיזית של חומר משפיעים מאוד על התנגדותו.מוליך ארוך יותר מספק הזדמנויות רבות יותר לאלקטרונים להתנגש עם אטומים, הגברת ההתנגדות.לעומת זאת, מוליך עבה יותר (שטח חתך רחב יותר) מאפשר ליותר מקום לאלקטרונים לעבור בו זמנית, ומפחית את ההתנגדות.

טוֹהַר

זיהומים בחומר יכולים לשבש את זרימת האלקטרונים.אטומים זרים או פגמים מבניים יוצרים מרכזי פיזור המכשילים או מסיטים אלקטרונים נעים, הגברת ההתנגדות.במתכות מטוהרות או מוליכים למחצה, זרימת האלקטרונים חלקה בהרבה, מה שמוביל למוליכות טובה יותר.ביישומים אלקטרוניים רגישים, חומרים מעודנים לרוב לטוהר גבוה כדי למזער את ההתנגדות הלא רצויה.

שדות מגנטיים ותדר (במיוחד במערכות AC)

במעגלי זרם חילופין (AC), התנגדות ומוליכות מושפעים לא רק על ידי חומר וצורה, אלא גם על ידי תכונות אלקטרומגנטיות.AC בתדר גבוה יכול לגרום ל"אפקט העור ", כאשר הזרם נוטה לזרום בסמוך לפני השטח של מוליך, ולהפחית ביעילות את שטח החתך ולהגביר את ההתנגדות.שדות מגנטיים חיצוניים יכולים להשפיע גם על נתיבי אלקטרונים באמצעות אינדוקציה אלקטרומגנטית, עלול להוסיף התנגדות או שינוי כיוון זרם.השפעות אלה חשובות במערכות הנדסת חשמל ותדר גבוה כמו העברת רדיו.

מַסְקָנָה

התנגדות ומוליכות עוזרים לנו להבין כיצד חשמל עובר דרך חומרים שונים.ההתנגדות מראה כמה קשה לחשמל לזרום, והמוליכות מראה כמה קל זה.מדריך זה הראה לך דרכים פשוטות למדוד אותן, הסביר באילו יחידות אנו משתמשים ונתן דוגמאות לאופן שבו הן עובדות במערכות מעגלים שונות.זה גם הסביר כיצד דברים כמו החומר, הגודל והחום יכולים לשנות את האופן בו חשמל זורם.על ידי ידיעת כל זה, אתה יכול לבנות מעגלים טובים יותר, לתקן בעיות ביתר קלות ולבחור את החלקים הנכונים לתפקיד.בין אם אתם עובדים על פרויקט בית ספר או תיקון אלקטרוניקה, הידיעה על התנגדות ומוליכות הופכת את הכל לקל ובטוח יותר.
