מפסק זרם שייר (RCCB): עקרון עבודה, סוגים, חיווט והשוואה

במאמר זה תלמדו מהו RCCB, כיצד הוא פועל, והחלקים העיקריים בתוכו המאפשרים הגנה.תוכלו גם להבין את הדירוגים שלו, הסוגים השונים, רעיונות החיווט הבסיסיים וכיצד הוא משתווה למפסקים אחרים.שימושים מעשיים בבתים, חללים מסחריים, מפעלים ואזורים מועדים לרטיבות מכוסים גם כך שתוכלו לראות בבירור את חשיבותו.

קטלוג

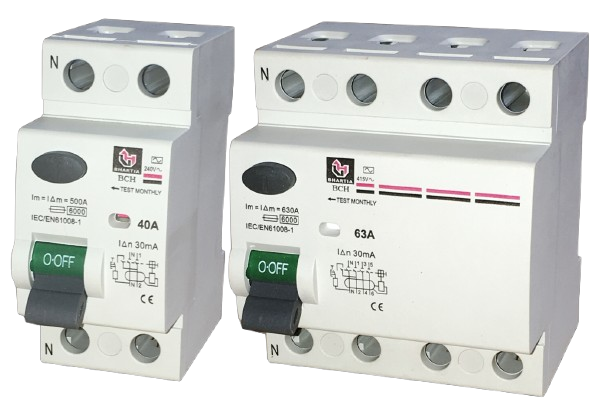

איור 1. מפסק זרם שייר (RCCB)

מהו מפסק זרם שייר?

מפסק זרם שייר (RCCB) הוא התקן בטיחות חשמלי המשמש כדי להגן עליך מפני התחשמלות ולמנוע שריפה הנגרמת על ידי זרם דליפה.הוא בודק כל הזמן את הזרם הזורם דרך החוטים החיים והנייטרליים ומנתק את החשמל כאשר מזוהה הבדל לא בטוח.המונח זרם שיורי פירושו הכמות הקטנה של זרם חשמלי שבורח ממסלול המעגל הרגיל עקב תקלות בידוד או מגע מקרי.RCCB מותקן בדרך כלל בבתים, במשרדים ובפאנלים תעשייתיים כדי לשפר את בטיחות החשמל.המטרה העיקרית שלו היא ניתוק מהיר של החשמל לפני שנגרם נזק או נזק.

עקרון העבודה של RCCB

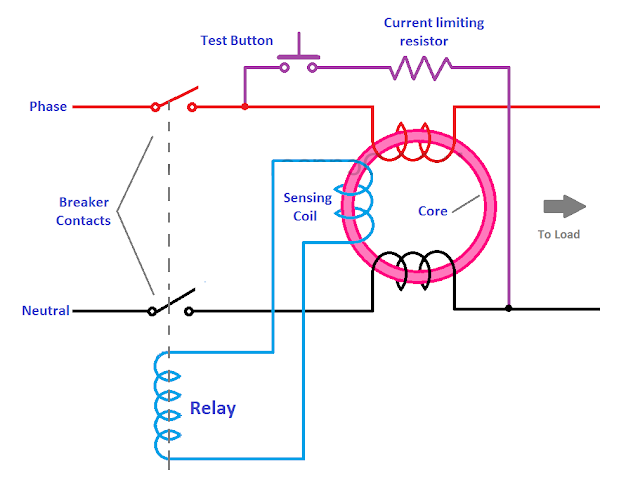

איור 2. עקרון העבודה של RCCB

RCCB פועל על ידי ניטור מאזן הזרם בין המוליכים הפאזה והנייטרליים.בתנאים רגילים, הזרם הנכנס דרך חוט הפאזה שווה לזרם החוזר דרך החוט הנייטרלי.אם אדם נוגע בחלק חי או מופיע נתיב דליפה, זרם מסוים זורם לקרקע, ויוצר חוסר איזון.מנגנון החישה בתוך ה-RCCB מזהה מיד את ההבדל הזה ומפעיל את מערכת הטריפ.ברגע שחוסר האיזון חורג מרמת הרגישות שנקבעה, המפסק מנתק את המעגל תוך אלפיות שניות.תגובה מהירה זו מפחיתה את הסיכון להתחשמלות ולשריפות חשמל.

בניית  RCCB

RCCB בנוי עם מספר רכיבים פנימיים הפועלים יחד כדי לזהות דליפה ולהפסיק את החשמל בבטחה.חלקים אלה מסודרים בצורה קומפקטית בתוך מארז בידוד יצוק לעמידות והגנה.

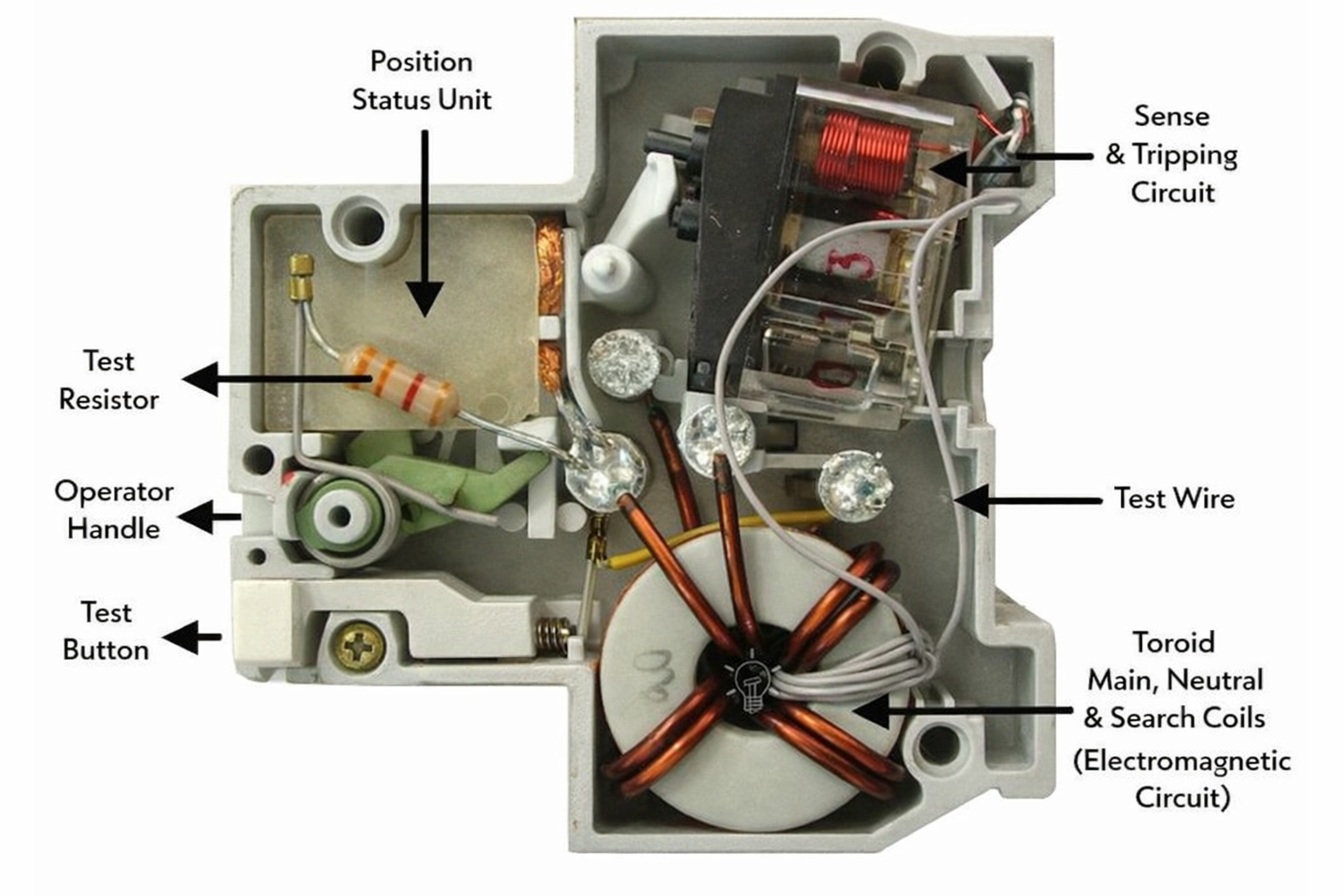

איור 3. בנייה פנימית של RCCB

• ליבה (ליבה טורואידלית)

הליבה היא טבעת מגנטית עגולה העשויה מחומר בעל חדירות גבוהה.הוא פועל כמדיום החישה העיקרי שבו עוברים מוליכים פאזה ונייטרליים.ליבה זו עוזרת לזהות חוסר איזון מגנטי כאשר מתרחש זרם דליפה.

• סליל חישה

סליל החישה כרוך סביב הליבה הטורואידית ואחראי על זיהוי שינויים בשטף המגנטי.כאשר מופיע חוסר איזון, הוא מייצר אות חשמלי קטן.אות זה משמש לאחר מכן כדי להפעיל את מנגנון הטריפה.

• מנגנון ממסר / מעידה

הממסר מקבל את האות מסליל החישה ופותח באופן מכני את מגעי המעגל.הוא נועד לתגובה מהירה כדי להבטיח ניתוק מיידי.רכיב זה מונע חשיפה ממושכת לדליפת זרם מסוכנת.

• כפתור בדיקה

כפתור הבדיקה הוא מאפיין בטיחות ידני הממוקם בלוח הקדמי.לחיצה עליו יוצרת זרם דליפה מלאכותי קטן כדי לבדוק אם ה-RCCB נדלק כהלכה.זה עוזר לוודא שמערכת ההגנה פועלת כראוי.

• ידית מפעיל

ידית המפעיל מאפשרת הפעלה ידנית של RCCB ON או OFF.זה גם מאפס את המפסק לאחר אירוע טיול.ידית זו מספקת שליטה וחיווי מצב גלוי.

דירוגים ומפרטים של RCCB

פרמטר	מפרטים
זרם מדורג (ב)	16 A, 25 A, 40 A, 63 A
רגישות / זרם שייר מדורג (IΔn)	10 mA, 30 mA, 100 mA, 300 mA
מתח מדורג	230 וולט / 240 וולט (חד פאזי), 400 וולט / 415 וולט (תלת פאזי)
תדירות	50 הרץ / 60 הרץ
מספר פולנים	2 קוטבים, 4 קוטבים
כושר שבירה	6 kA - 10 kA
זמן הפעלה	≤ 30 אלפיות השנייה
מתח בידוד (Ui)	500 V
מתח עמיד בדחפים	4 קילו וולט
חיים מכניים	10,000 פעולות
חיים חשמליים	5,000 פעולות
תואר הגנה	IP20 / IP40
סוג הרכבה	רכבת DIN
תאימות סטנדרטית	IEC 61008-1
טמפרטורת הפעלה סביבתית	−5°C עד +40°C

סוגי מפסקי זרם שייר

סוג AC RCCB

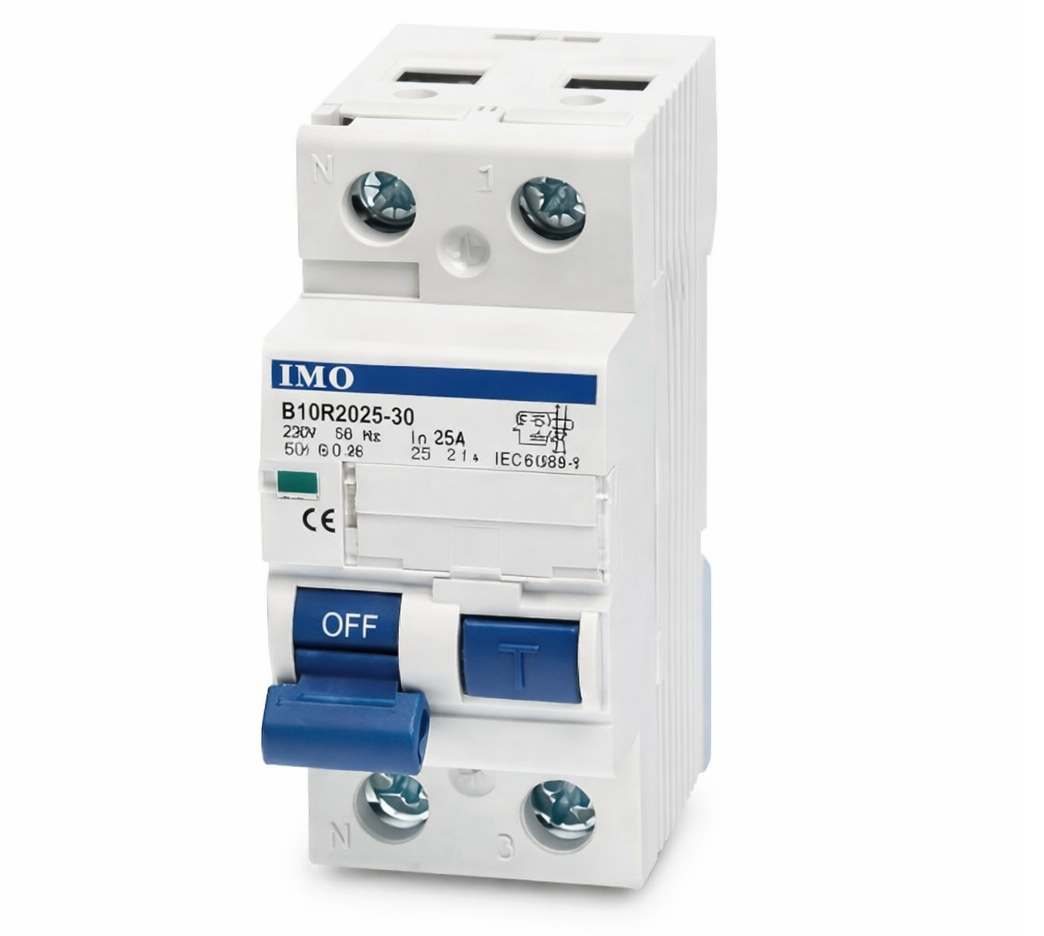

איור 4. הקלד AC RCCB

סוג AC RCCB הוא התקן הגנה שנועד לזהות רק דליפת זרם חילופין טהור (AC).הוא פועל כאשר זרם תקלה AC סינוסואיד זורם לקרקע עקב כשל בידוד או מגע מקרי.באיור, המכשיר מוצג מחובר לעומסי מגורים סטנדרטיים שבהם נעשה שימוש רק במכשירי AC בסיסיים.סוג זה מותקן בדרך כלל במעגלי תאורה, מאווררים ומערכות חיווט ביתיות פשוטות.הוא מגיב במהירות לדליפת AC פתאומית ומנתק את האספקה ​​בתוך אלפיות שניות.RCCB מסוג AC מתאימים לסביבות שבהן אין ממירים אלקטרוניים או ציוד לייצור DC.בגלל יכולת הזיהוי הממוקדת שלו, הוא מספק בטיחות חסכונית ומהימנה עבור התקנות חשמל בסיסיות.

סוג A RCCB

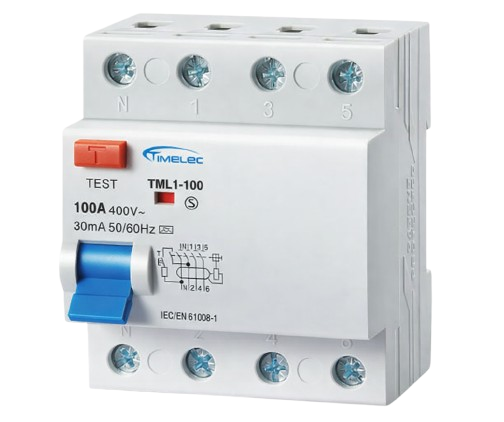

איור 5. סוג A RCCB

RCCB מסוג A הוא מפסק בטיחות שיכול לזהות גם דליפת AC טהורה וגם דליפת זרם ישר פועם (DC).הוא מיועד למעגלים הכוללים מכשירים אלקטרוניים שעשויים ליצור רכיבי DC קטנים.באיור, ה-RCCB מחובר לעומסי משק בית ומשרד מעורבים כגון מכונות כביסה, מחשבים ומערכות תאורת LED.סוג זה משפר את ההגנה כאשר אלקטרוניקה מודרנית מעורבת מכיוון שהוא חש בצורות גל זרם לא סדירות.RCCBs מסוג A מגיבים במהירות לתקלות דליפה מבלי להיות מושפעים מרעש חשמלי קל.הם נמצאים בשימוש נרחב בלוחות מגורים ומסחריים שבהם קיימים כוננים בעלי מהירות משתנה או ספקי כוח מיתוג.יכולת הזיהוי הרחבה יותר שלו הופכת אותו למגוון יותר מדגמי AC בלבד במערכות חשמל מודרניות.

סוג B RCCB

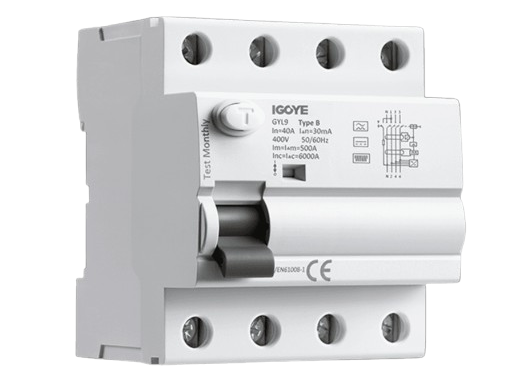

איור 6. סוג B RCCB

A Type B RCCB הוא התקן זרם שייר מתקדם המסוגל לזהות זרמי AC, DC פועם, DC חלק וזרמי דליפה בתדר גבוה.הוא תוכנן עבור מערכות חשמל מורכבות הכוללות ממירים, כוננים בתדר משתנה ותחנות טעינה לרכב חשמלי.באיור, ה-RCCB מוצג בתצורה רב-פאזית המחוברת לציוד תעשייתי והיי-טק.סוג זה שומר על מעידה אמינה גם כאשר זרמי הדליפה אינם ליניאריים או מתמשכים.סוג B RCCBs נמצאים בשימוש נפוץ במערכות אנרגיה סולארית, מתקנים רפואיים ותשתיות EV.הם מספקים בטיחות ברמה גבוהה ביישומים שבהם ממירים אלקטרוניים ורכיבי DC הם משמעותיים.בגלל טווח הזיהוי הרחב שלו, הוא נחשב לסיווג RCCB המקיף ביותר עבור התקנות מתקדמות.

תרשים חיווט והתקנה של RCCB

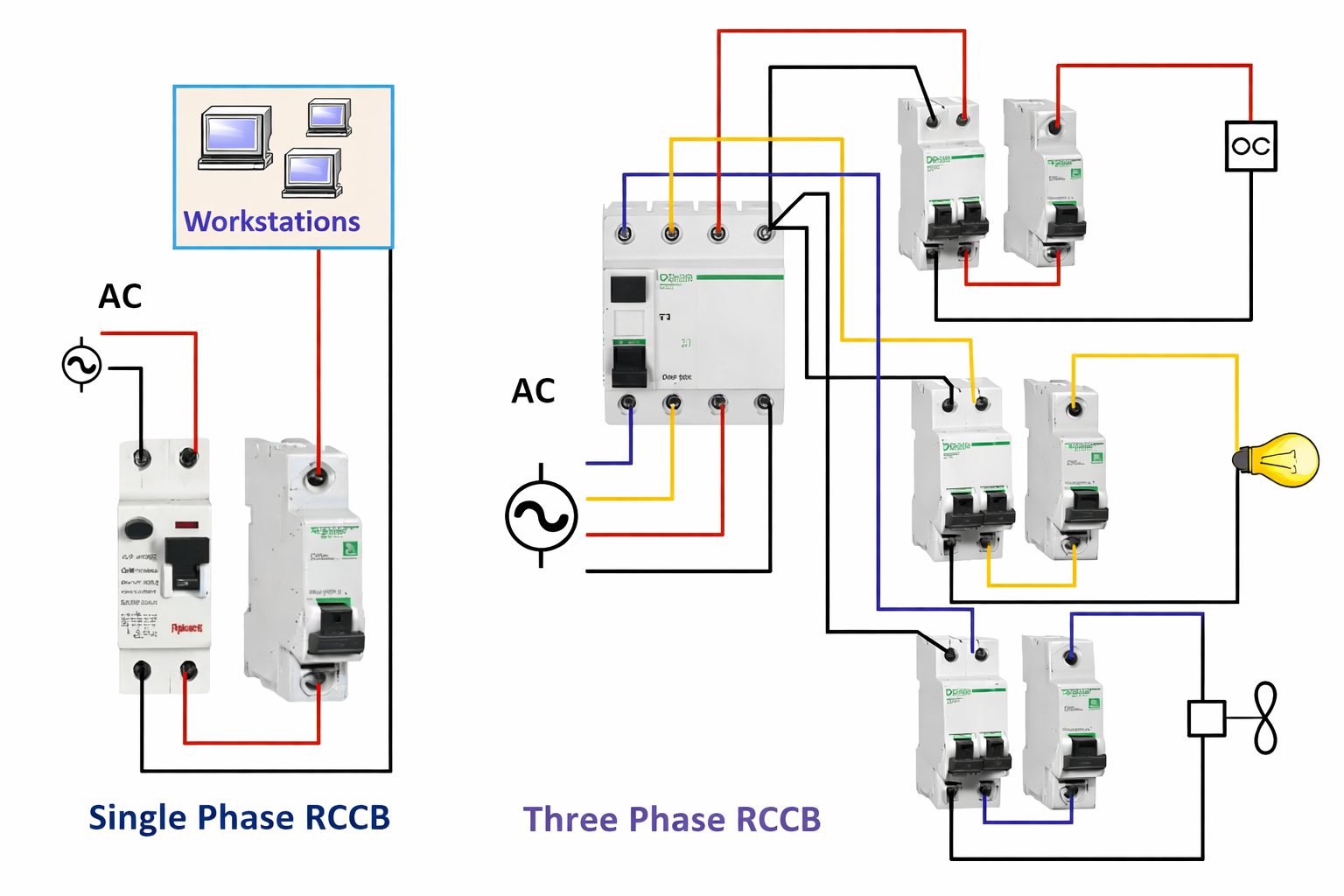

איור 7. תרשים חיווט והתקנה של RCCB

דיאגרמות חיווט RCCB ממחישות כיצד המכשיר מחובר חיצונית כדי להבטיח פעולה בטוחה.האיור מציג חיבורי RCCB חד-פאזיים וגם תלת-פאזיים, כאשר מוליכים פאזה ונייטרליים עוברים דרך מסופי המכשיר לפני שהם מגיעים לעומס.כיוון מסוף נכון הוא חשוב מכיוון שהיפוך חי ונייטרלי יכול לגרום להתנהגות מעידה לא נכונה.

במערכות חד פאזיות, משתמשים בשני קטבים, בעוד שמערכות תלת פאזיות דורשות בדרך כלל ארבעה קטבים כולל ניטרליים.התרשים גם מדגיש את חלוקת המעגלים לעומסים שונים לאחר ה-RCCB.חיווט נכון מבטיח זיהוי נזילות מדויק ומונע נסיעות שווא.דיאגרמות התקנה אלו משמשות כמדריך חזותי להגדרת לוח חשמל בטוחה וסטנדרטית.

RCCB נגד MCB נגד ELCB

התקנים אלה מושווים לעתים קרובות מכיוון שכולם מהווים הגנה על מעגלים כלים שנמצאים בלוחות חשמל.עם זאת, הם מגנים מפני סוגים שונים של תקלות חשמל.

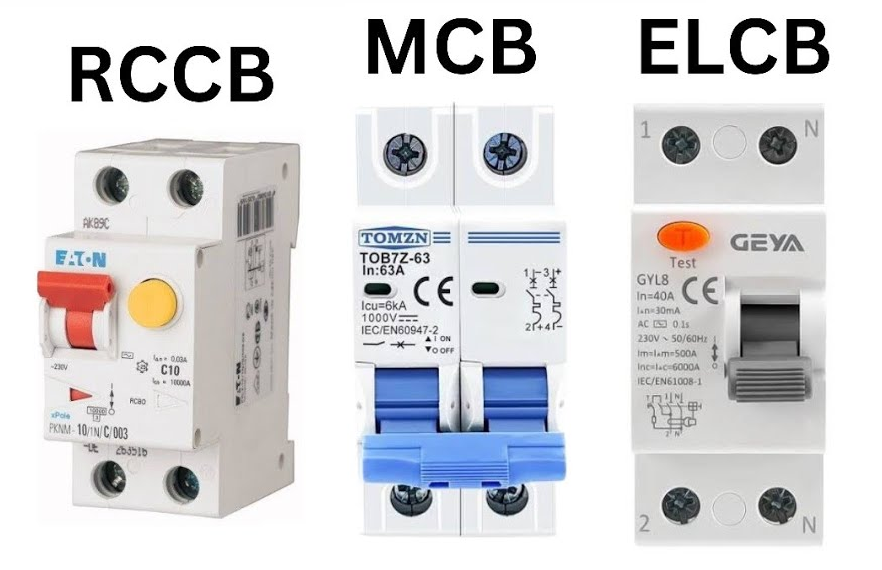

איור 8. RCCB לעומת MCB מול ELCB

פרמטר	RCCB	MCB	ELCB
פונקציה עיקרית	ניתוק על זרם דליפה בדרך כלל 10-300 mA	נסיעות בזרם יתר בדרך כלל 6-63 A	ניתוק על מתח אדמה בדרך כלל 40-60 וולט
סף הגנה מפני הלם חשמלי	רמת הגנה אישית נפוצה 30 mA	אין סף נסיעת הלם מוגדר	טווח נסיעת זעזועים אופייני 50 mA – 300 mA
טווח טיול עומס יתר	לא מדורג עבור זרם עומס יתר	טיול תרמי כ.1.13–1.45 × אינץ'	לא מדורג עבור זרם עומס יתר
טווח טיול קצר	אין מסע קצר חשמלי מגנטי	נסיעה מגנטית כ.5–10 × אינץ'	אין מסע קצר חשמלי מגנטי
סוג זיהוי תקלות	חוסר איזון נוכחי בין פאזה לנייטרלי	זרם קו עודף מעל הערך הנקוב	עליית מתח בין כדור הארץ לנייטרלי
מתח הפעלה	230 וולט / 400 וולט AC	230 וולט / 400 וולט AC	230 וולט AC
רמות רגישות אופייניות	10 mA, 30 mA, 100 mA, 300 mA	לא מתבטא ב-mA	30 mA – 300 mA
זמן תגובה	≤ 30 ms ב-30 mA	100-500 אלפיות השנייה תלוי בתקלה	100-300 אלפיות השנייה אופייני
טווח נוכחי מדורג	16 A – 100 A	1 A – 125 A	16 A – 63 A
תדירות	50 / 60 הרץ	50 / 60 הרץ	50 / 60 הרץ
דרושים מוליכים לחיווט	שלב + ניטרלי	שלב בלבד (ניטרלי אופציונלי ב-DP)	שלב + כדור הארץ
הפניה סטנדרטית	IEC 61008-1	IEC 60898-1	IEC 61008 / IEC 1008 הישן יותר
חיים מכניים	10,000 פעולות אופייניות	20,000 פעולות אופייניות	8,000–10,000 פעולות
כושר שבירה	6 kA - 10 kA	4.5 kA - 10 kA	3 kA - 6 kA
נקודת התקנה משותפת	לוח חלוקה ראשי	קו מעגל סניף	לוחות תקלות אדמה מדור קודם

RCCB לעומת RCBO

סעיף זה משווה בין RCCB ל-RCBO מכיוון ששניהם פורצי בטיחות מודרניים, אך הם מספקים רמות שונות של הגנה.

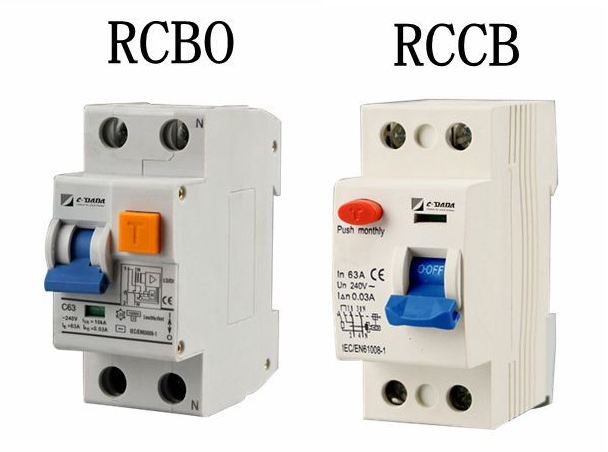

איור 9. RCCB לעומת RCBO

תכונות	RCCB	RCBO
שם מלא	מפסק זרם שייר	מפסק זרם שייר עם זרם יתר
רגישות למסע דליפה	10 mA, 30 mA, 100 mA, 300 mA	10 mA, 30 mA, 100 mA, 300 mA
טווח טיול עומס יתר	לא מדורג עבור זרם עומס יתר	טיול תרמי כ.1.13–1.45 × אינץ'
טווח טיול קצר	אין אלמנט קצר חשמלי מגנטי	נסיעה מגנטית כ.5–10 × אינץ'
טווח נוכחי מדורג	16 A – 100 A	6 A – 63 A
מתח הפעלה	230 וולט / 400 וולט AC	230 וולט / 400 וולט AC
תדירות	50 / 60 הרץ	50 / 60 הרץ
מספר פולנים	2P, 4P	1P+N, 2P
רוחב מודול טיפוסי (DIN)	36–72 מ"מ	18–36 מ"מ
זמן תגובה (דליפה)	≤ 30 ms ב-30 mA	≤ 30 ms ב-30 mA
כושר שבירה	6 kA - 10 kA	4.5 kA - 10 kA
הפניה סטנדרטית	IEC 61008-1	IEC 61009-1
חיים מכניים	10,000 פעולות אופייניות	10,000–20,000 פעולות אופייניות
נקודת התקנה אופיינית	לוח חלוקה ראשי	מעגל ענף סופי
כיסוי הגנה	תקלות דליפת אדמה בלבד	נזילה + עומס יתר + קצר חשמלי

יישומים של מפסקי זרם שייר

1. בתי מגורים

RCCBs מותקנים בלוחות חלוקה ביתיים כדי להפחית את הסיכון להתחשמלות מחיווט פגום או מכשירי חשמל פגומים.הם עוקבים אחר דליפה במעגלי תאורה ושקעים המשמשים מדי יום.זה מוסיף שכבת בטיחות נוספת לשימוש חשמלי ביתי רגיל.

2. מבנים מסחריים

חללים מסחריים כגון משרדים, קניונים ומתקנים ציבוריים משתמשים ב-RCCB כדי לשפר את בטיחות החשמל עבור הדיירים.הם מפחיתים את הסיכון לתאונות חשמל באזורים עתירי תנועה.יכולת המעידה המהירה שלהם תומכת בעמידה בתקני בטיחות.

3. מתקני תעשייה

מפעלי תעשייה ובתי מלאכה מיישמים RCCBs כדי לנהל סיכוני דליפה סביב מכונות וציוד מונע מנוע.הם עוזרים לשמור על תנאי עבודה בטוחים יותר כאשר עומסי החשמל גבוהים.זה תורם לפעולת מערכת יציבה ומאובטחת יותר.

4. אזורים רטובים וחיצונים

מקומות החשופים ללחות, כולל חדרי אמבטיה, מטבחים, בריכות ומתקנים חיצוניים, משתמשים בדרך כלל ב-RCCB בשל סבירות גבוהה יותר לדליפה.סביבות אלו מועדות יותר לכשל בידוד ולמגע מקרי.RCCBs מספקים הגנה חשמלית נוספת בתנאים כאלה.
