בקר לוגי ניתן לתכנות (PLC): עבודה, סוגים ויישומים

בקר לוגי לתכנות (PLC) הוא מה שאתה משתמש בו כדי להפוך מכונות ותהליכים תעשייתיים לאוטומטיים בצורה אמינה ומבוקרת.במאמר זה, תלמדו מהו PLC, כיצד הוא פועל במחזור הסריקה שלו וכיצד רכיבי החומרה העיקריים שלו פועלים יחדיו.תראה גם את הסוגים השונים של PLCs, שפות תכנות נפוצות, וכיצד התקני קלט ופלט מחברים את הבקר לציוד.בסופו של דבר, תבינו בבירור היכן משתמשים ב-PLC ומדוע הם חשובים במערכות אוטומציה.

קטלוג

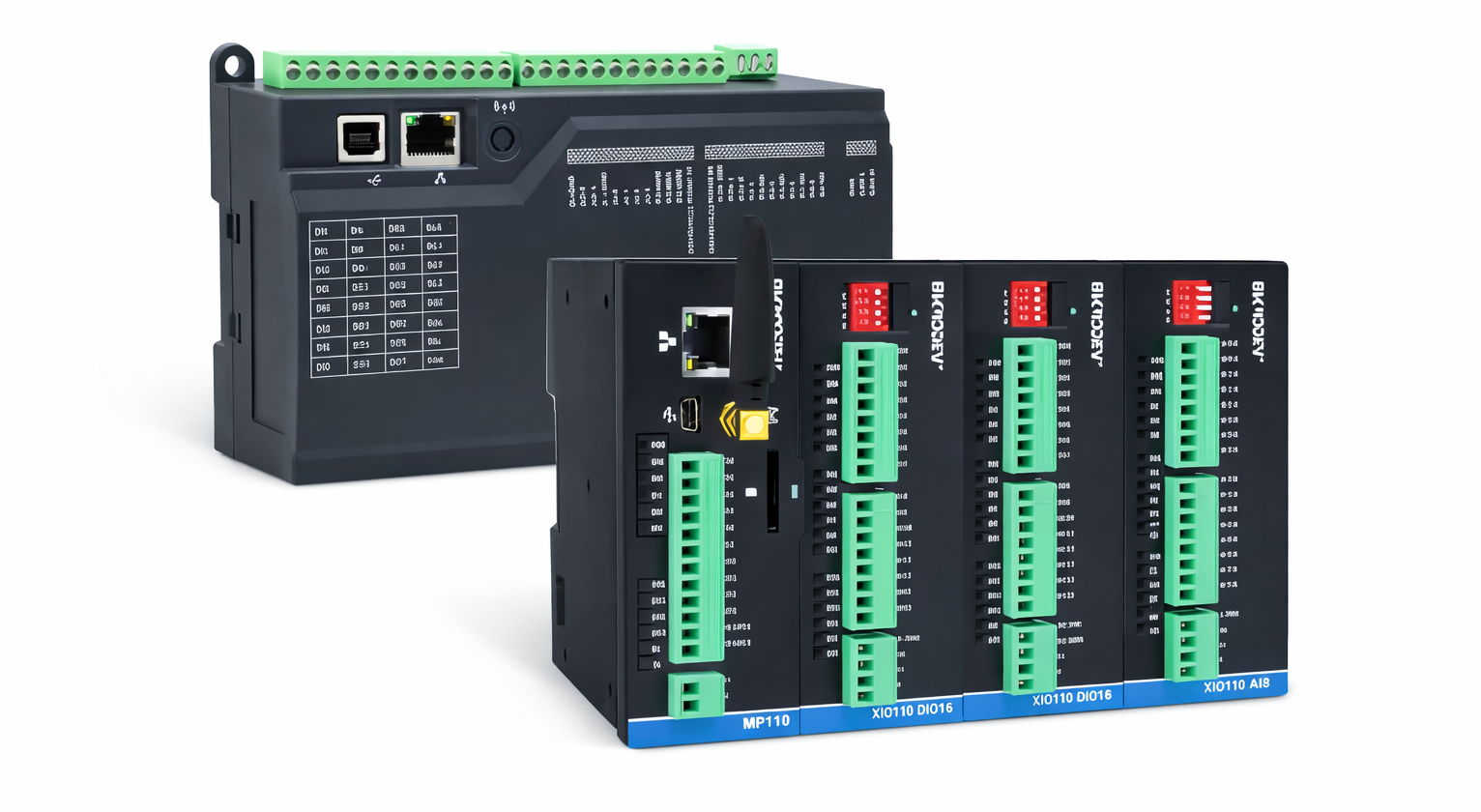

איור 1. בקר לוגי ניתן לתכנות (PLC)

מהו בקר לוגי ניתן לתכנות?

בקר לוגי לתכנות (PLC) הוא מכשיר בקרה תעשייתי קשיח המשמש לאוטומציה של מכונות ותהליכים.הוא נועד להתמודד עם משימות בקרה בצורה מהימנה בסביבות עם רעש חשמלי, רעידות ושינויי טמפרטורה.PLCs נמצאים בשימוש נרחב מכיוון שהם מספקים בקרה יציבה וניתנת לחזרה באמצעות תוכנה במקום ממסרים עם חוטים.הם מאפשרים לשנות או להרחיב מערכות אוטומציה ללא חיווט מחדש של לוחות שלמים.באוטומציה תעשייתית, PLCs משמשים כיחידת קבלת ההחלטות המרכזית המתאמת תשומות ותפוקות תחת לוגיקה מוגדרת מראש.

איך עובד PLC?

איור 2. מחזור הפעלה של PLC

PLC פועל על ידי ביצוע שוב ושוב של מחזור פעולה פשוט וצפוי הנקרא מחזור הסריקה.כפי שמוצג באיור, התהליך מתחיל בסריקת קלט, כאשר ה-PLC קורא את המצב הנוכחי של האותות המחוברים.לאחר מכן, הבקר מבצע ביצוע תוכנית, תוך החלת הלוגיקה המאוחסנת על מצבי הקלט.לאחר הערכת ההיגיון, ה-PLC מבצע עדכון פלט, ומשנה את אותות הפלט בהתאם.רצף זה פועל ברציפות בלולאה, ומאפשר ל-PLC להגיב במהירות לשינויים.האיור ממחיש לולאה סגורה זו של קריאה, עיבוד ועדכון.פעולה מבוססת מחזור זו מבטיחה בקרת זמן יציבה במערכות אוטומציה תעשייתיות.

רכיבים של מערכת PLC

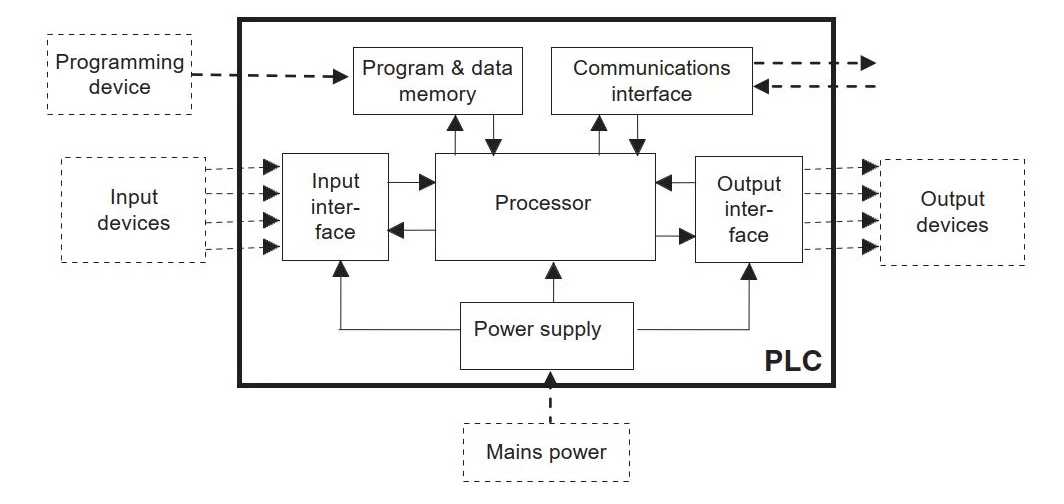

איור 3. רכיבים עיקריים של מערכת PLC

• CPU (יחידת עיבוד מרכזית)

המעבד הוא הליבה של ה-PLC והוא אחראי על עיבוד הוראות הבקרה.הוא מנהל ביצוע לוגי, תיאום פנימי ותפעול בקר כולל.המעבד מבטיח התנהגות עקבית ודטרמיניסטית במהלך משימות אוטומציה.

• ספק כוח

ספק הכוח ממיר את הספק החשמלי הנכנס למתחים מוסדרים הנדרשים על ידי ה-PLC.הוא מספק כוח יציב לכל המודולים הפנימיים ומגן על המערכת מפני תנודות מתח.אספקת חשמל אמינה חיונית לפעולה רציפה.

• מודולי קלט

מודולי קלט מקבלים אותות מהתקנים חיצוניים וממירים אותם לצורה שה-PLC יכול לזהות.הם מספקים בידוד חשמלי ומיזוג אותות כדי להגן על מעגלים פנימיים.מודולים אלה משמשים כממשק בין התהליך הפיזי לבקר.

• מודולי פלט

מודולי פלט שולחים אותות בקרה מה-PLC להתקנים חיצוניים.הם מתרגמים החלטות בקרה פנימית לאותות חשמליים המתאימים לציוד שטח.טיפול נכון בפלט מבטיח פעולות בקרה מדויקות ובטוחות.

• זיכרון (תוכנית ונתונים)

זיכרון PLC מאחסן תוכניות בקרה ונתוני מערכת הנדרשים לתפעול.הוא שומר על מידע תצורה וערכים תפעוליים במהלך זמן הריצה.הזיכרון מבטיח שה-PLC יכול לבצע לוגיקה באופן עקבי לאורך מחזורים.

• ממשקי תקשורת

ממשקי תקשורת מאפשרים ל-PLC להחליף נתונים עם מערכות חיצוניות.הם תומכים באינטגרציה עם בקרים אחרים, מערכות ניטור והתקני תכנות.ממשקים אלו מאפשרים אוטומציה מתואמת במערכות גדולות יותר.

סוגי PLC

PLC קומפקטיים

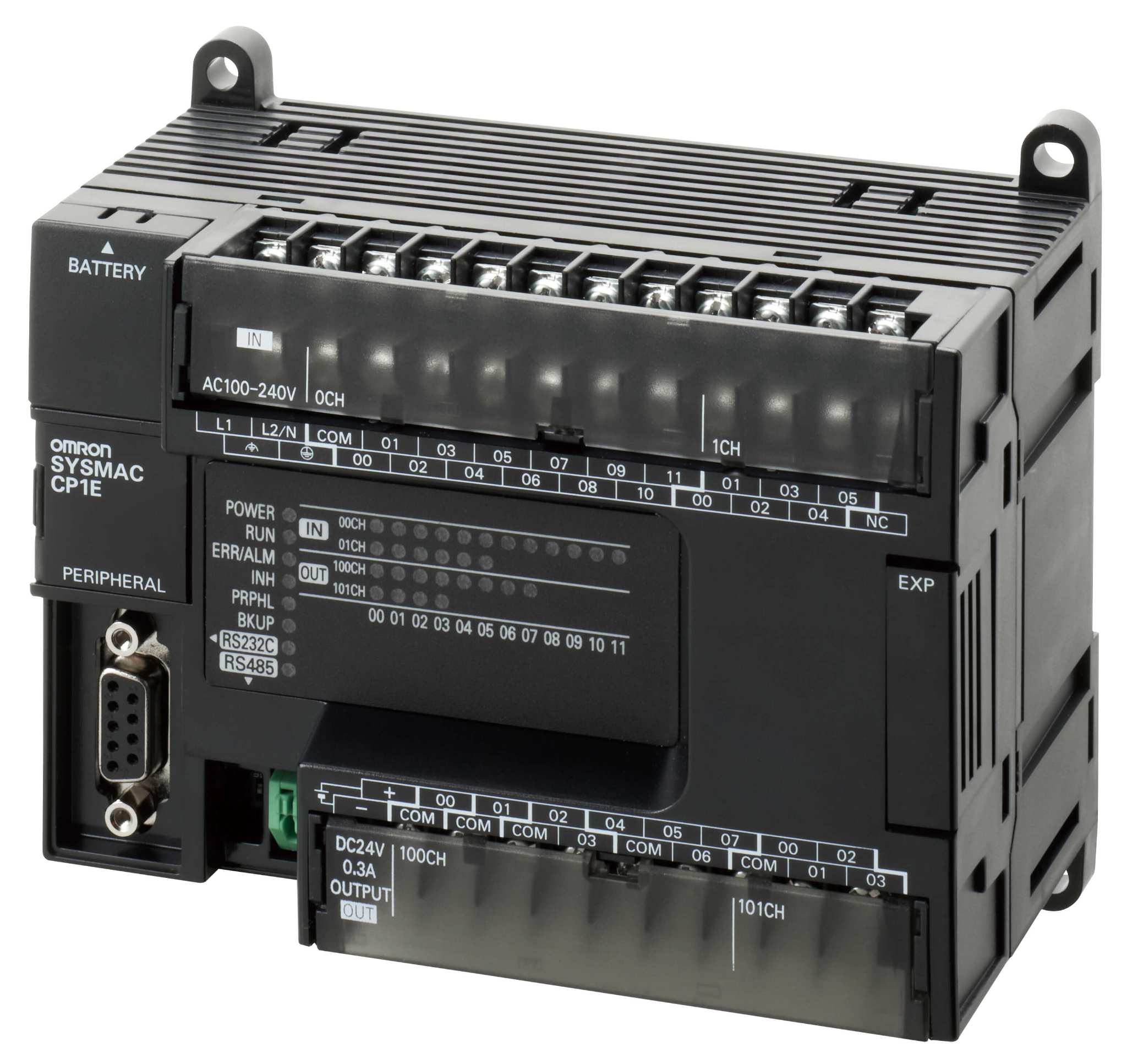

איור 4. PLC קומפקטי

PLC קומפקטי הוא בקר עצמאי עם כניסות, יציאות ופונקציות עיבוד קבועות ביחידה אחת.הוא מיועד למשימות אוטומציה קטנות שבהן המקום והעלות מוגבלים.האיור מראה כיצד כל פונקציות הבקרה משולבות בתוך בית יחיד.PLCs קומפקטיים קלים להתקנה ודורשים חיווט מינימלי.הם משמשים בדרך כלל בלוחות בקרה פשוטים ובמכונות עצמאיות.העיצוב הקבוע שלהם הופך אותם למתאימים ליישומים עם דרישות יציבות ומוגדרות היטב.PLCs קומפקטיים מספקים שליטה אמינה ללא צורך בהרחבת מערכת.

PLCs מודולריים

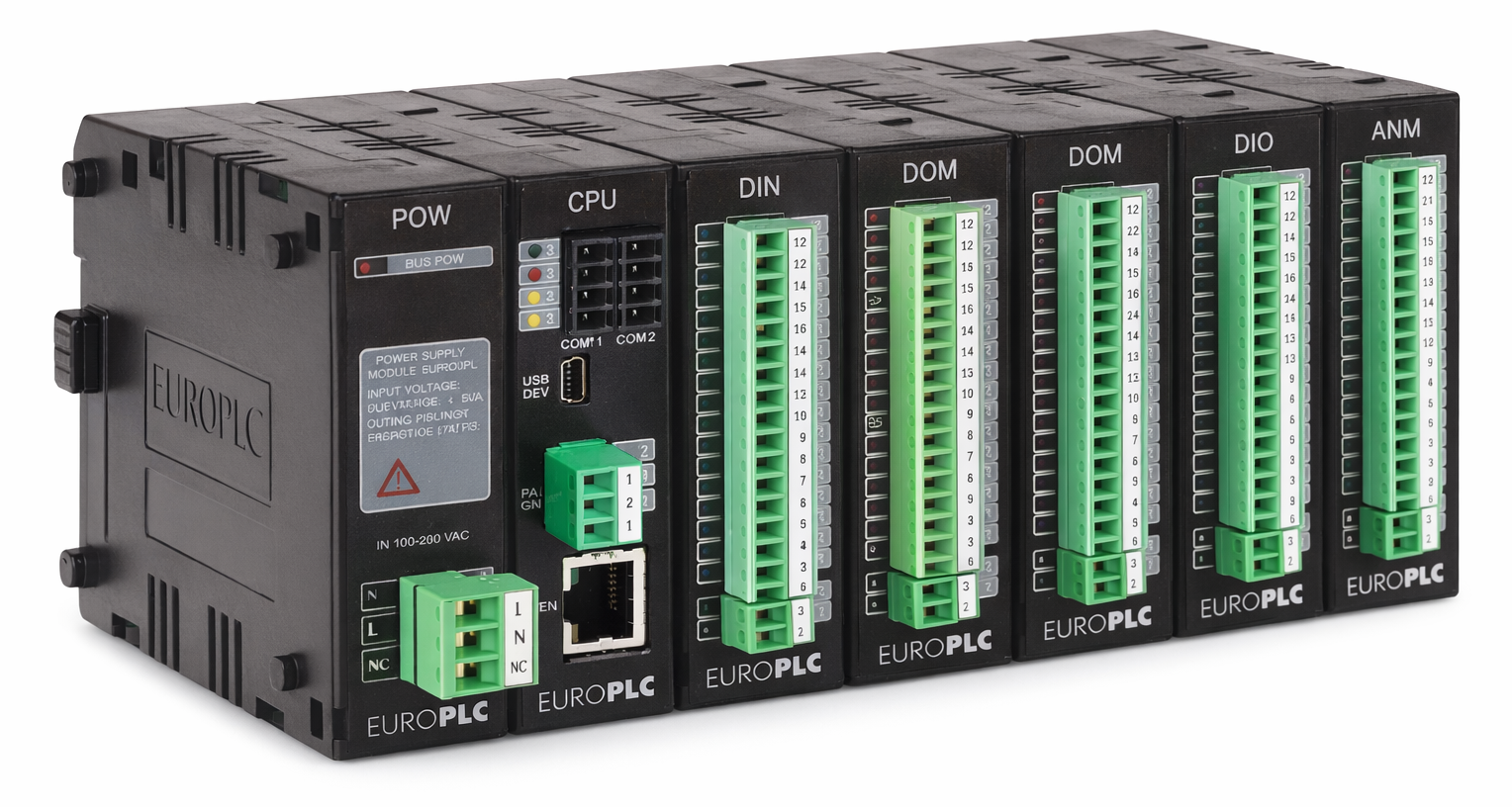

איור 5. PLC מודולרי

PLC מודולרי מורכב ממודולים נפרדים המחוברים לבקר מרכזי.כל מודול מבצע פונקציה מסוימת, כגון עיבוד או טיפול באותות.האיור ממחיש כיצד מודולים מסודרים זה לצד זה כדי ליצור מערכת שלמה.PLCs מודולריים מאפשרים להוסיף או להסיר מודולים כאשר דרישות המערכת משתנות.גמישות זו הופכת אותם למתאימים למערכות אוטומציה בינוניות עד גדולות.ניתן לבצע הרחבה מבלי להחליף את כל הבקר.PLCs מודולריים תומכים בפתרונות בקרה ניתנים להרחבה.

PLC מותקן על מתלה

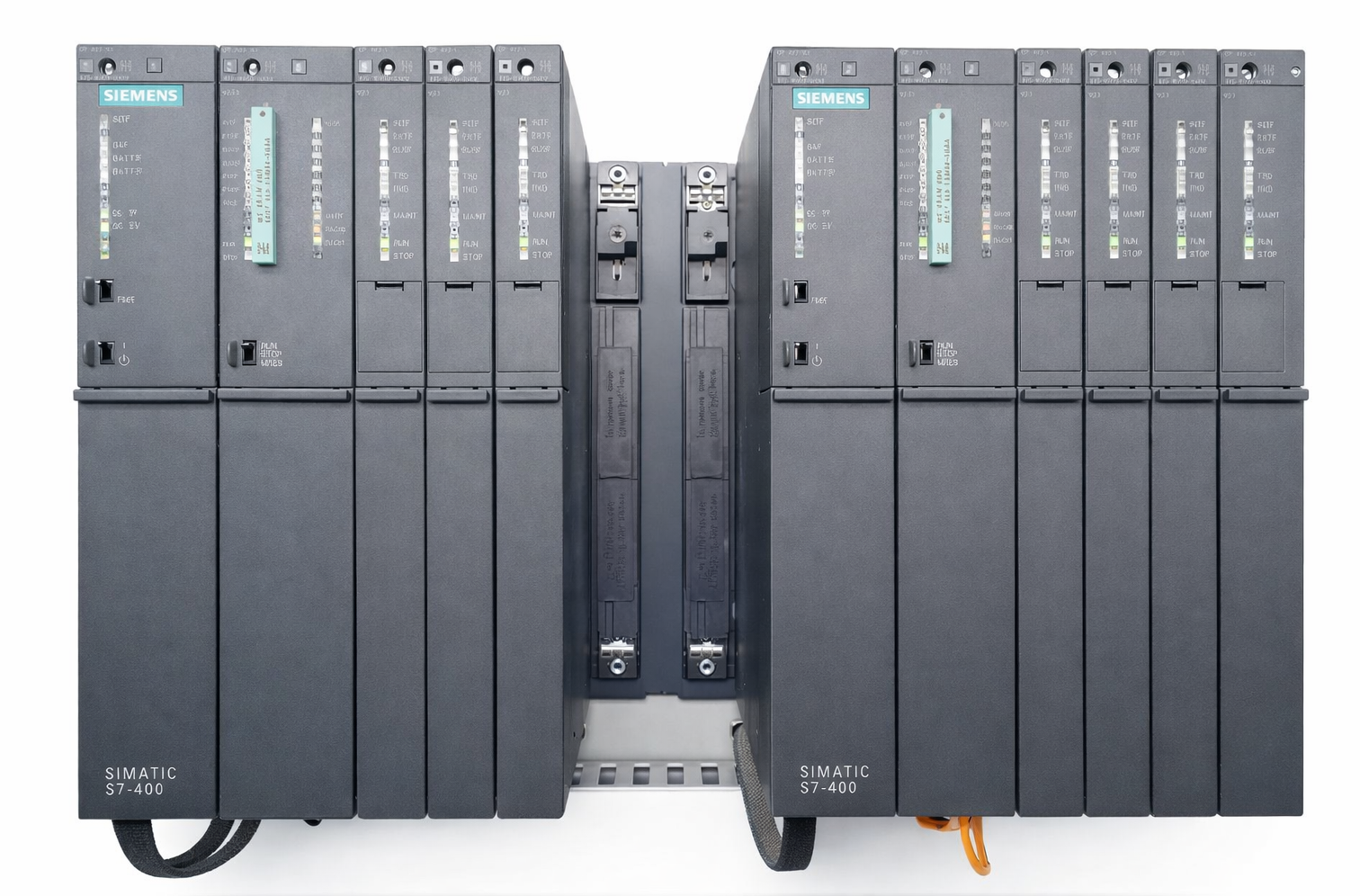

איור 6. PLC מותקן על מתלה

PLC מותקן על מתלה הוא בקר בעל קיבולת גבוהה המיועד למערכות בקרה גדולות.הוא משתמש במתלה ייעודי כדי להחזיק מספר מודולים פונקציונליים במבנה מאורגן.האיור מציג מודולים המותקנים בלוח אחורי משותף בתוך המתלה.PLC מותקן על מתלה תומכים במספר רב של אותות ותצורות מורכבות.הם בנויים למערכות הדורשות אמינות גבוהה והפעלה לטווח ארוך.מבנה זה מאפשר תחזוקה קלה והחלפת מודול.PLC מותקן על מתלים מתאימים לסביבות אוטומציה תובעניות.

PLC בטיחות

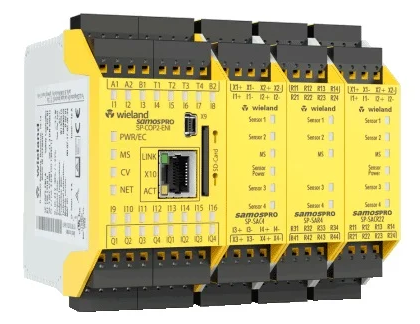

איור 7. בטיחות PLC

PLC בטיחות הוא בקר מיוחד שנועד לטפל בפונקציות בקרה הקשורות לבטיחות.הוא פועל בנפרד מהיגיון הבקרה הסטנדרטי כדי להבטיח פעולת בטיחות אמינה.האיור מדגיש מודולי בטיחות וחיבורים ייעודיים המשמשים למשימות הגנה.PLCs בטיחות מנטרים אותות ושומרים על מצבי מערכת בטוחים כאשר מתרחשים תנאים חריגים.הם בנויים עם תכונות יתירות וזיהוי תקלות.PLCs בטיחות מבטיחים תגובות מבוקרות וצפויות במערכות קריטיות לבטיחות.

שפות תכנות PLC

לוגיקה סולם (LD)

Ladder Logic (LD) היא שפת תכנות גרפית של PLC המעוצבת לפי מעגלי בקרת ממסר מסורתיים.הוא מייצג לוגיקה בקרה באמצעות שלבים המסודרים בין שתי מסילות אנכיות, בדומה לדיאגרמות סולם חשמלי.אנשי קשר וסלילים משמשים לבטא תנאים לוגיים ופעולות בקרה בצורה ויזואלית.מבנה זה הופך קשרי שליטה לקלים לזיהוי ולמעקב.היגיון סולם מראה בבירור כיצד תנאים לוגיים משולבים ליצירת החלטות בקרה.בגלל הפריסה המוכרת שלו, הוא קל לקריאה אפילו למתחילים.LD נמצא בשימוש נרחב ליצירת היגיון בקרת PLC ברור וניתן לתחזוקה.

תרשים בלוק פונקציות (FBD)

Function Block Diagram (FBD) היא שפת תכנות PLC מבוססת בלוק המשמשת לייצוג פונקציות בקרה חזותית.הוא מארגן את היגיון הבקרה בלוקים פונקציונליים המחוברים בקווי אות.כל בלוק מבצע פעולה ספציפית כגון עיבוד לוגי, השוואה או מניפולציה של אותות.החיבורים בין בלוקים מראים כיצד הנתונים זורמים דרך לוגיקית הבקרה.מבנה חזותי זה עוזר לפשט יחסי שליטה מורכבים.FBD מתאים היטב לייצוג פונקציות בקרה לוגיות ורציפות.הוא מספק דרך ברורה ומובנית לבנות תוכניות PLC.

טקסט מובנה (ST)

טקסט מובנה (ST) היא שפת תכנות PLC ברמה גבוהה מבוססת טקסט.הוא מתאר לוגיקה בקרה באמצעות הצהרות קריאות המסודרות בפורמט מובנה.גישה זו מאפשרת לבטא בצורה ברורה תנאים וחישובים מורכבים.טקסט מובנה שימושי כאשר לוגיקה בקרה דורשת ביטויים מתמטיים או לוגיים מדויקים.הפורמט הכתוב עוזר לארגן את ההיגיון בסדר נקי והגיוני.הוא נמצא בשימוש נפוץ ביישומי בקרה מתקדמים ומונחי נתונים.

רשימת הוראות (IL)

רשימת הוראות (IL) היא שפת תכנות PLC ברמה נמוכה המבוססת על פקודות טקסטואליות קצרות.הוא מייצג את היגיון הבקרה כרצף של הוראות המבוצעות בסדר מוגדר.כל הוראה מבצעת פעולה ספציפית על נתוני בקרה.פורמט זה הוא קומפקטי ומתאים באופן הדוק לאופן שבו הוראות בקרה מעובדות באופן פנימי.IL מספקת דרך ישירה ומובנית לבטא היגיון שליטה בסיסי.זה עוזר להמחיש את הזרימה של פעולות בקרה בודדות.רשימות ההוראות מתמקדות בייצוג הגיוני תמציתי ומסודר.

תרשים פונקציות עוקבות (SFC)

תרשים פונקציות עוקבות (SFC) היא שפת תכנות PLC המשמשת לארגון לוגיקה בקרה לשלבים עוקבים.הוא מייצג תהליכים כסדרה של שלבים מוגדרים המחוברים במעברים.כל שלב מגדיר מצב הפעלה ספציפי בתוך רצף הבקרה.מעברים מציינים את התנאים הנדרשים כדי לעבור משלב אחד לאחר.מבנה זה הופך את זרימת התהליך הכוללת לקל להבנה.SFC אידיאלי לארגון רצפי בקרה מרובי-שלבים.זה עוזר לפשט את המבנה של לוגיקה מורכבת של בקרת תהליכים.

התקני קלט ופלט PLC

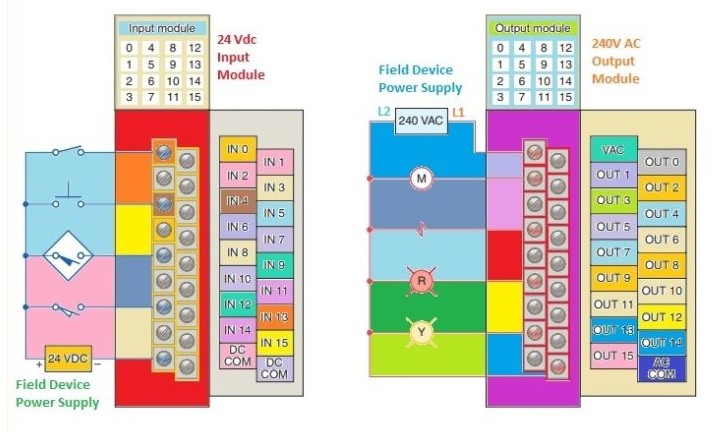

איור 8. התקני קלט ופלט PLC

התקני קלט ופלט PLC הם רכיבים חיצוניים המחברים את הבקר לתהליך הפיזי.התקני קלט שולחים אותות מהשדה ל-PLC, בעוד שהתקני פלט מקבלים אותות בקרה מה-PLC.כפי שמוצג באיור, התקני קלט כוללים חיישנים ומתגים המזהים תנאים פיזיים.התקני פלט כוללים מפעילים, מחוונים ומנועים המבצעים פעולות.התרשים ממחיש כיצד אותות שדה מנותבים בין התקנים לבקר.אינטראקציה זו מאפשרת ל-PLC לנטר ולהשפיע על התהליך.התקני קלט ופלט מהווים את קישור התקשורת בין לוגיקה אוטומציה לציוד.

יתרונות השימוש ב-PLC

PLCs מציעים מספר יתרונות מרכזיים שהופכים אותם לאידיאליים עבור אוטומציה תעשייתית.

• אמינות גבוהה ופעולה יציבה בסביבות קשות

• לוגיקת בקרה גמישה הניתנת לשינוי באמצעות תוכנה

• חיווט מופחת בהשוואה למערכות בקרה מבוססות ממסר

• פתרון בעיות מהיר יותר באמצעות תכונות אבחון

• מדרגיות קלה לתמיכה בהרחבת המערכת

יישומים של PLCs

1. קווי ייצור וייצור

PLCs שולטים על מסועים, מכונות ותחנות עבודה אוטומטיות.הם מבטיחים פעולה מסונכרנת ותפוקת ייצור עקבית.האמינות שלהם תומכת בתהליכי ייצור מתמשכים.

2. תעשיות תהליכיות

במפעלי תהליך, PLCs מנהלים משתנים כמו רמה, זרימה וטמפרטורה.הם עוזרים לשמור על תנאי הפעלה יציבים.בקרה זו משפרת את עקביות המוצר ואת בטיחות התהליך.

3. בניית מערכות אוטומציה

PLCs משמשים לשליטה במערכות תאורה, אוורור וגישה.הם מאפשרים ניטור מרוכז של פעולות הבניין.זה משפר את יעילות האנרגיה ואת תיאום המערכת.

4. מערכות חשמל ושירות

PLCs מפקחים ובקרה על ציוד חשמל ושירותים.הם תומכים בהפעלה אמינה של תחנות משנה ומתקני טיפול.התגובה המהירה שלהם משפרת את יציבות המערכת.

5. תחבורה ותשתיות

PLCs מנהלים איתות, ניטור ומערכות עזר.הם עוזרים לשמור על פעולה בטוחה וצפויה.זה תומך באמינות תשתית בקנה מידה גדול.

PLC מול SCADA מול DCS

פרמטר	PLC	SCADA	DCS
תפקיד ראשי	שליטה ישירה	ניטור ופיקוח	בקרת תהליכים מבוזרת
רמת מערכת	ברמת השדה	רמת פיקוח	רמת תהליך
ביצוע בקרה	כן	לא	כן
ארכיטקטורת מערכת	מרוכז	ניטור מרכזי	מופץ
היקף בקרה טיפוסי	מכונה או תא	נוף צמח כולו	יחידות תהליך
טיפול בנתונים	נתוני בקרה	נתונים בקנה מידה גדול	בקרה ונתונים
ממשק משתמש	מינימלי	HMI גרפי	HMI משולב
מורכבות המערכת	נמוך עד בינוני	בינוני	גבוה
תלות ברשת	נמוך	גבוה	גבוה
תמיכת יתירות	מוגבל	מבוסס תוכנה	מובנה
שיטת הרחבה	I/O מודולרי	קנה מידה של תוכנה	צמתים מבוזרים
מיקוד תצורה	שליטה לוגית	הדמיה	תיאום תהליכים
מיקוד תחזוקה	היגיון בחומרה	תוכנה ונתונים	כלל המערכת
תפקיד אינטגרציה	צומת בקרה	שכבת פיקוח	מערכת בקרת ליבה

מסקנה

PLCs פועלים על ידי קריאה רציפה של תשומות, עיבוד לוגיקה ועדכון פלטים כדי לשלוט במכונות בצורה מדויקת ועקבית.מבנה החומרה שלהם, סוגי הבקרים הגמישים ושפות התכנות הסטנדרטיות מאפשרים לך לעצב מערכות למשימות אוטומציה קטנות וגדולות כאחד.על ידי קישור חיישנים ומפעילים ללוגיקה בקרה, PLCs מעניקים לך שליטה ישירה על תהליכים.האמינות, הגמישות והשימוש הרחב שלהם בתעשיות הופכות אותם לטכנולוגיית ליבה באוטומציה תעשייתית.
