מתמר פיזואלקטרי: עקרון עבודה, בנייה, סוגים, מאפיינים ויישומים

מתמר פיזואלקטרי מאפשר לך להמיר כוח מכני לאות חשמלי, או אנרגיה חשמלית לתנועה מכנית.במאמר זה תלמדו מהו מתמר פיזואלקטרי, כיצד הוא בנוי וכיצד הוא פועל.תראה גם את הסוגים הנפוצים, מאפייני המפתח והיישומים שלו.

קטלוג

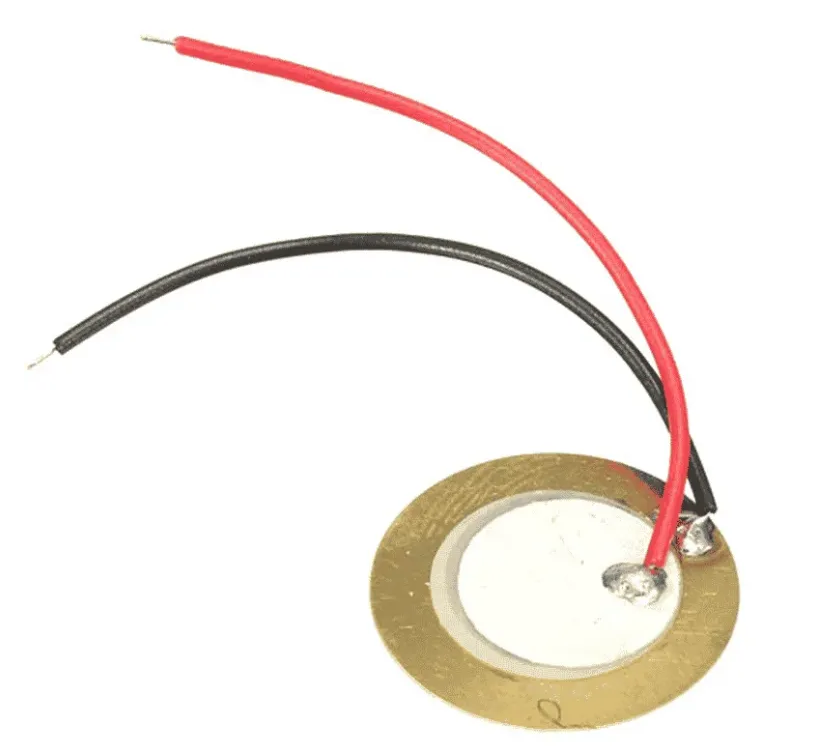

איור 1. מתמר פיזואלקטרי (אלמנט פיאזו דיסק)

מהו מתמר פיזואלקטרי?

מתמר פיזואלקטרי הוא מכשיר הממיר כוח מכני לאנרגיה חשמלית, או אנרגיה חשמלית לתנועה מכנית.זה עובד באמצעות חומר מיוחד שיוצר מתח קטן כאשר הוא נלחץ, מכופף או רטט.בגלל תכונה זו, הוא משמש בדרך כלל לזיהוי לחץ, רטט, צליל או תנועה.המבנה הפשוט מסוג דיסק עם מובילים מחוברים, כפי שנהוג לראות בהגדרות מעשיות, מאפשר להמיר בקלות תנועה מכנית לאות חשמלי ליישומי מדידה או בקרה.

בניית מתמר פיזואלקטרי

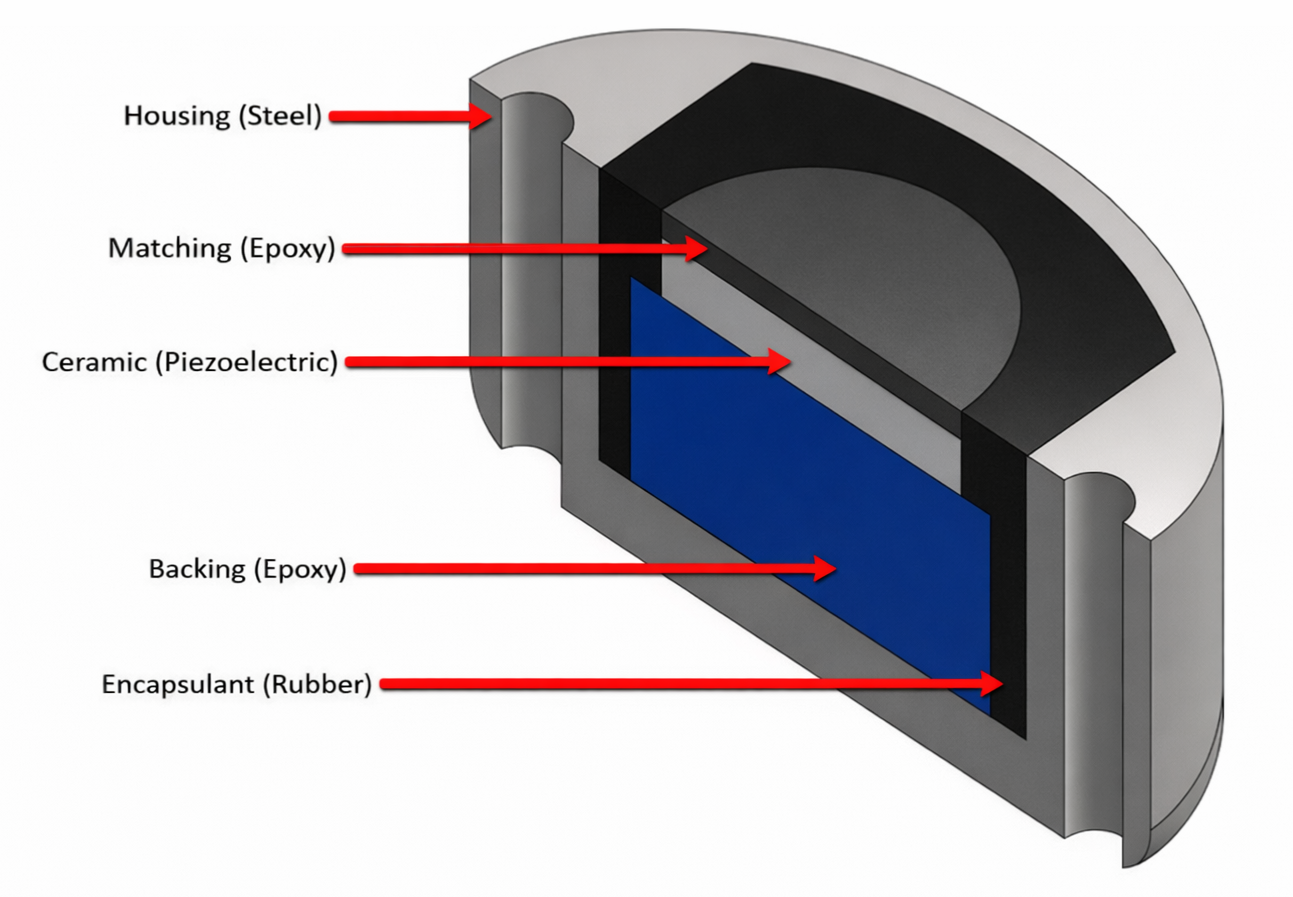

איור 2. בניית מתמר פיזואלקטרי

•דיור (פלדה)

מספק חוזק מכני ומגן על המתמר מפני נזקים חיצוניים.

•שכבה תואמת (אפוקסי)

מסייע בהעברת אנרגיה מכנית ביעילות לאלמנט הפיאזואלקטרי ומשפר את ביצועי האות.

•קרמיקה פיזואלקטרית

אלמנט החישה הפעיל שיוצר מתח חשמלי בעת הפעלת לחץ או רטט.

•שכבת גיבוי (אפוקסי)

סופג רעידות לא רצויות ושולט בתגובת המתמר.

•חומר אנקפסול (גומי)

אוטם את המבנה ומגן עליו מפני לחות, אבק והשפעות סביבתיות.

עקרון העבודה של מתמר פיזואלקטרי

עקרון העבודה של מתמר פיזואלקטרי מבוסס על יכולתם של חומרים מסוימים להגיב ללחץ מכני ואנרגיה חשמלית.בתוך החומר, מטענים חשמליים משתנים כאשר מפעילים כוח או מתח.התנהגות זו מופיעה בשתי צורות קשורות, המכונה אפקט פיזואלקטרי ישיר ואפקט פיזואלקטרי הפוך.כל אפקט מסביר כיצד אנרגיה מומרת מצורה אחת לאחרת.

אפקט פיזואלקטרי ישיר

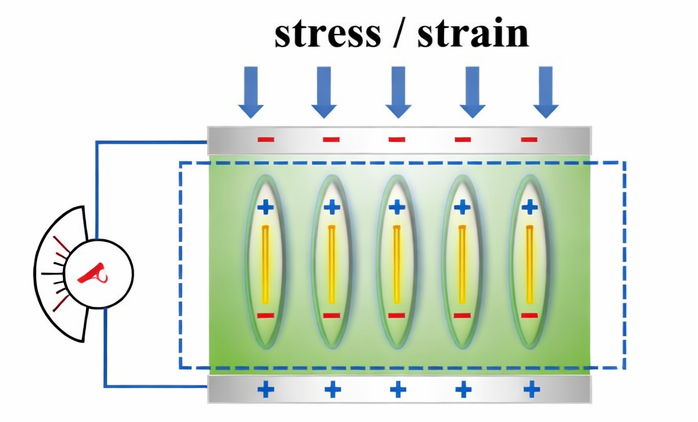

איור 3. אפקט פיזואלקטרי ישיר

באפקט הפיאזואלקטרי הישיר, מתח או מתח מכני מופעל על החומר הפיאזואלקטרי.כפי שמוצג באיור, לחיצה או טעינה של החומר גורמת למטענים החשמליים הפנימיים לעבור ממצבם הרגיל.הפרדת מטען זו יוצרת משטחים חיוביים ושליליים בצדדים מנוגדים של החומר.כתוצאה מכך נוצר מתח חשמלי קטן על פני האלקטרודות.מתח המוצא גדל ככל שהכוח המופעל או הרטט מתחזק, מה שמאפשר למתמר לחוש לחץ, כוח או תנועה במדויק.

אפקט פיזואלקטרי הפוך

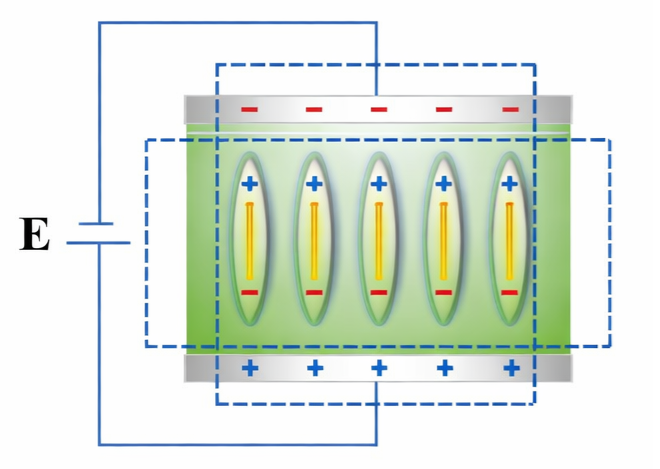

איור 4. אפקט פיזואלקטרי הפוך

באפקט פיזואלקטרי הפוך, המרת האנרגיה מתרחשת בכיוון ההפוך.מתח חשמלי חיצוני מופעל על החומר הפיאזואלקטרי.כפי שמודגם באיור, השדה החשמלי המופעל מאלץ את המטענים הפנימיים להתיישר מחדש.יישור זה גורם לחומר לשנות מעט את צורתו על ידי התרחבות או התכווצות.העיוות הפיזי מייצר תנועה מכנית או רטט, המאפשר למתמר הפיאזואלקטרי ליצור תנועה, קול או גלים קוליים.

מאפיינים חשמליים של מתמרים פיזואלקטריים

פרמטר	מפרט
סוג אות פלט	מתח AC שנוצר ממכני מתח
מצב פלט חשמלי	מצב טעינה או מצב מתח
טווח מתח מוצא	10 mV עד 100 V שיא בהתאם לכוח וגודל
רגישות לטעינה	1 pC ל-N עד 1000 pC ל-N
רגישות מתח	1 mV ל-N עד 50 mV ל-N
קיבולת מקור	100 pF עד 50 nF
עכבת מקור	גבוה מאוד, בדרך כלל מעל 1 מגה אוהם
התנגדות פנימית	יותר מ-10 גיגה אוהם
טווח תגובת תדרים	1 הרץ עד 10 מגה-הרץ בהתאם לעיצוב
תדר תהודה	1 קילו-הרץ עד 5 מגה-הרץ אופייני
תדר אנטי תהודה	מעט גבוה מהתהודה תדירות
עכבת פלט בתהודה	עכבה נמוכה בנקודת תהודה
עכבת פלט ב-Anti Resonance	עכבה גבוהה מאוד באנטי תהודה נקודה
יכולת מדידה סטטית	לא מתאים למדידת DC אמיתית
זמן פריקה קבוע	אלפיות שניות עד שניות על סמך עומס התנגדות
קוטביות האות	תלוי בכיוון הלחץ ו אוריינטציה חומרית
קבוע דיאלקטרי	100 עד 5000 תלוי בחומר
מתח הפעלה כמפעיל	10 V עד 1000 V AC או DC
צריכת חשמל	נמוך מאוד במצב חיישן
רמת רעש	רעש חשמלי פנימי נמוך מאוד
רגישות לכבלים	גבוה, מושפע מקיבול הכבלים
מיזוג אותות נדרש	מגבר טעינה או מתח עכבה גבוהה מגבר
יציבות טמפרטורה	בינוני, משתנה לפי חומר פיזו
פקטור אובדן חשמל	נמוך בתדירות ההפעלה
התנגדות בידוד	בדרך כלל יותר מ-10 גיגה אוהם
ליניאריות פלט	גבוה בגבולות מכאניים מדורגים

סוגי מתמרים פיזואלקטריים

מתמרים פיזואלקטריים מגיעים בסוגים שונים, כל אחד מתוכנן לחוש או לייצר תנועה, לחץ, צליל או רטט עבור יישומי מדידה ובקרה ספציפיים.

מתמר תאוצה פיזואלקטרי

מתמר מד תאוצה פיזואלקטרי משמש למדידת תאוצה ורטט.זה עובד על ידי המרת תנועה מכנית לאות חשמלי כאשר החיישן זז.בהשוואה למתמרי לחץ או כוח, הוא רגיש יותר לשינויים מהירים ולרעידות בתדר גבוה.זה הופך אותו למתאים לניטור מכונה וניתוח רעידות.הוא נמצא בשימוש נפוץ במערכות בריאות תעשייתיות ומבניות.

מתמר לחץ פיזואלקטרי

מתמר לחץ פיזואלקטרי מודד שינויי לחץ דינמיים וממיר אותם לפלט חשמלי.הוא מגיב במהירות לשינויים מהירים בלחץ, בניגוד לחיישני לחץ סטטיים.בהשוואה למתמרי כוח, הוא תוכנן במיוחד למדידת לחץ נוזלים וגז.הוא משמש לעתים קרובות במנועי בעירה ומערכות הידראוליות.היענות בתדר גבוה היא היתרון העיקרי שלו.

מתמר כוח פיזואלקטרי

מתמר כוח פיזואלקטרי מודד כוח מופעל או עומס באמצעות יצירת מטען.כאשר מופעל כוח, האלמנט הפיאזואלקטרי מייצר אות חשמלי פרופורציונלי לעומס.בהשוואה למדי תאוצה, הוא מתמקד בכוח ישיר ולא בתנועה.הוא מתפקד היטב במדידת כוח דינמית.סוג זה נמצא בשימוש נרחב בבדיקות ומדידות השפעה.

מתמר אולטראסוני פיזואלקטרי

מתמר קולי פיזואלקטרי יוצר ומזהה גלים קוליים.הוא ממיר אנרגיה חשמלית לגלי קול בתדר גבוה ומקבל אותות מוחזרים.בהשוואה למיקרופונים, הוא פועל בתדרים גבוהים בהרבה מעבר לשמיעה אנושית.זה מאפשר חישה מדויקת, הדמיה ומדידות מרחק.הוא נפוץ בשימוש באולטרסאונד רפואי ובבדיקה תעשייתית.

מתמר מפעיל פיזואלקטרי

מתמר מפעיל פיזואלקטרי ממיר אנרגיה חשמלית לתנועה מכנית מדויקת.כאשר מתח מופעל, הוא מתרחב או מתכווץ כדי ליצור תנועה.בניגוד למתמרים מסוג חיישן, הוא משמש בעיקר להפעלה ולא למדידה.הוא מספק תזוזה קטנה מאוד אך מדויקת.זה הופך אותו לאידיאלי עבור מערכות מיקום מדויקות.

מתמר מיקרופון פיזואלקטרי

מתמר מיקרופון פיזואלקטרי ממיר רעידות קול לאותות חשמליים.גלי קול גורמים לחומר הפיאזואלקטרי לרטוט וליצור מתח.בהשוואה למתמרים קוליים, הוא פועל בטווח התדרים הנשמע.הוא פשוט בעיצובו ואינו דורש כוח חיצוני לצורך חישה.סוג זה נמצא בשימוש נפוץ במערכות אודיו ואקוסטי בסיסיות.

מתמר הצתה פיזואלקטרי

מתמר הצתה פיזואלקטרי יוצר מתח גבוה כאשר מופעל כוח מכני.לחיצה או פגיעה באלמנט מייצרת ניצוץ ללא כוח חיצוני.בהשוואה למתמרים פיזואלקטריים אחרים, הוא מתמקד בייצור מתח ולא בחישה.זה הופך אותו לאמין למטרות הצתה.הוא נמצא בשימוש נרחב במציתי גז ומערכות הצתה.

יישומים של מתמר פיזואלקטרי

מתמרים פיזואלקטריים נמצאים בשימוש נרחב בטכנולוגיה מודרנית מכיוון שהם יכולים להמיר במדויק אנרגיה מכנית לאותות חשמליים לצורך חישה, מדידה ובקרה בתעשיות רבות.

מערכות אולטרסאונד רפואיות

מתמרים פיזואלקטריים נמצאים בשימוש נרחב במכונות אולטרסאונד.הם יוצרים גלי קול בתדר גבוה ומקבלים את האותות המוחזרים ליצירת תמונות.זה עוזר לרופאים לראות את מבני הגוף הפנימיים בבטחה.הם אמינים ומגיבים מהר מאוד.

ניטור רטט ומצב

מתמרים אלו משמשים לזיהוי רטט במכונות ומבנים.רטט מכני מומר לאות חשמלי לניתוח.זה עוזר לזהות תקלות מוקדם במנועים, משאבות ומנועים.זה משפר את הבטיחות ומפחית את עלויות התחזוקה.

מערכות מדידת לחץ

מתמרים פיזואלקטריים מודדים לחץ משתנה במהירות בגזים ובנוזלים.הם פועלים היטב כאשר שינויים בלחץ מתרחשים במהירות גבוהה.זה הופך אותם למתאימים למנועים ולמערכות הידראוליות.הם אינם משמשים ללחץ יציב או סטטי.

מדידת כוח והשפעה

הם משמשים למדידת כוח, עומס והשפעה.כאשר מופעל כוח נוצר מטען חשמלי.זה מאפשר מדידה מדויקת של כוחות דינמיים.הם נפוצים בבדיקות ובניתוח חומרים.

מכשירים קוליים ואקוסטיים

מתמרים פיזואלקטריים משמשים במיקרופונים, זמזמים ואיסוף קול.רעידות קול גורמות לחומר ליצור אות חשמלי.הם פשוטים בעיצובם ועמידים מאוד.מכשירים אלה נפוצים במוצרי אלקטרוניקה.

יצירת הצתה וניצוצות

במערכות הצתה, מתמרים פיזואלקטריים יוצרים מתח גבוה בלחיצה.מתח זה יוצר ניצוץ ללא צורך בכוח חיצוני.הם משמשים בדרך כלל במציתי גז ובכיריים.העיצוב פשוט ואמין ביותר.

יתרונות ומגבלות של מתמר פיזואלקטרי

היתרונות של מתמר פיזואלקטרי

• הם רגישים מאוד לשינויים קטנים בכוח וברעידות.

• הם מגיבים במהירות לאותות דינמיים.

• הם עובדים על טווח תדרים רחב.

• הגודל שלהם קטן וקל משקל.

• הם אינם זקוקים לכוח חיצוני במצב חישה.

• הם עמידים ואמינים בתנאים קשים.

מגבלות של מתמר פיזואלקטרי

• הם לא יכולים למדוד כוחות סטטיים או יציבים.

• הם דורשים מעגלי מיזוג אותות מיוחדים.

• התפוקה שלהם מושפעת משינויי טמפרטורה.

• אות הפלט בדרך כלל קטן מאוד.

• חומרים מסוימים עלולים להיסדק בלחץ גבוה.

מתמר פיזואלקטרי לעומת מתמרים אחרים

מפרט	מתמר פיזואלקטרי	מתמר מד מתח	מתמר קיבולי	מתמר אינדוקטיבי	מתמר אופטי
כמות מדודה	כוח, לחץ, רטט	מתח וכוח	תזוזה, לחץ	מיקום, תזוזה	אור, מיקום, מהירות
עקרון הפעולה	אפקט פיזואלקטרי	שינוי התנגדות	שינוי קיבולת	אינדוקציה אלקטרומגנטית	אפנון אור
סוג אות פלט	מתח או טעינה	שינוי התנגדות	שינוי קיבולת	מתח	מתח או זרם
יכולת מדידה סטטית	לא מתאים	מתאים	מתאים	מתאים	מתאים
יכולת מדידה דינמית	מצוין	טוב	מתון	טוב	מצוין
רגישות אופיינית	גבוה	בינוני	גבוה מאוד	בינוני	גבוה מאוד
טווח תדרים	1 הרץ עד מעל 1 מגה הרץ	עד 10 קילו-הרץ	עד 100 קילו-הרץ	עד 50 קילו-הרץ	מעל 1 מגה-הרץ
זמן תגובה	מהיר מאוד מתחת למיקרו שנייה אחת	איטי עד בינוני	מהר	מתון	מהיר במיוחד
עכבת פלט	גבוה מאוד מעל 1 מוהם	נמוך בסביבות 120 עד 350 אוהם	גבוה	נמוך	נמוך
רגישות לטמפרטורה	בינוני	גבוה	בינוני	נמוך	נמוך
דרוש מיזוג אותות	חובה	חובה	חובה	חובה	מינימלי
דרישת חשמל	אין כוח חיצוני לחישה	דורש מתח עירור	דורש מתח עירור	דורש מתח עירור	דורש מקור חשמל
גודל ומשקל	קטן מאוד וקל משקל	קטן	קטן	בינוני	קטן
יציבות סביבתית	גבוה	מתון	מתון	גבוה	מתון
יישומים	ניטור רטט, אולטרסאונד	תאי עומס, מערכות שקילה	חישת מיקום ורמה	חישת קרבה ומיקום	מקודדים, חיישני סיבים

מסקנה

מתמרים פיזואלקטריים פועלים באמצעות אפקטים פיזואלקטריים ישירים והפוכים כדי לחוש או לייצר תנועה ואותות חשמליים.הם מציעים רגישות גבוהה, תגובה מהירה ופעולה בתדר רחב למדידות דינמיות כגון רטט, לחץ, כוח וצליל.סוגים שונים משמשים למטרות חישה, הפעלה והצתה בתעשיות רבות.עם זאת, הם אינם מתאימים למדידות סטטיות ודורשים מיזוג אותות מתאים.
