חיץ אוטובוס I2C I2C: Pinout, מפרט, יישומים וגליון נתונים

בעולם המהיר של עיצוב האלקטרוניקה המהיר של ימינו, שמירה על תקשורת אמינה בין רכיבים היא רצינית, במיוחד בסביבות רועשות חשמלית.ה- PCA9615, מאגר I2C-BUS דיפרנציאלי כפול-ערוץ מיועד לתפעול מהיר Plus (FM+), מציע פיתרון על ידי שיפור שלמות הנתונים ותמיכה בפונקציות של Swap-Swap.מאמר זה בוחן את גיליון הנתונים, הפינאוט, היישומים והמעגלים של PCA9615.מתן תובנות טכניות מעמיקות ודוגמאות בפועל, זה מנחה אותך כיצד למנף את ה- PCA9615 כדי לייעל את הביצועים בעיצובים שלהם.

קָטָלוֹג

1. סיכה של PCA9615

2. דגם CAD של PCA9615

3. סקירה כללית של PCA9615

4. תרשים בלוק של PCA9615

5. מפרטים טכניים

6. תכונות מפתח ויתרונות

7. PCA9615 ניצול

8. תרשים יישום טיפוסי

9. תרשים מעגלים של PCA9615

10. מידע על חבילה

11. מידע על יצרן

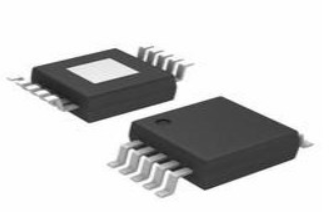

PCA9615 I2C Bus Buffer: Pinout, Specs, Applications, and Datasheet

Pinout של PCA9615

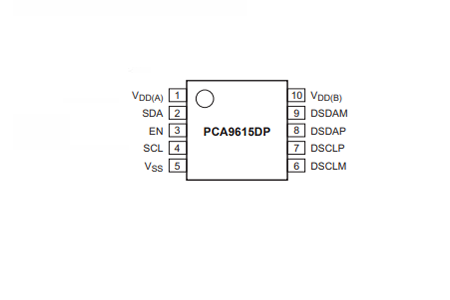

Fig.1 PCA9615 Pinout

דגם CAD של PCA9615

סֵמֶל

Fig.2 PCA9615 Symbol

עָקֵב

Fig.3 PA9615 Footprint

סקירה כללית של PCA9615

THEPCA9615 משמש כמאגר אינטגרלי לתקשורת SMBUS/I2C-BUS, ומשפר משמעותית את העברת הנתונים בסביבות רועשות חשמלית.על ידי שימוש בשכבה פיזית דיפרנציאלית (DI2C) השומרת על שקיפות לשכבת הפרוטוקול, היא מקטין בשחיתות נתונים.יכולת זו מבטיחה תקשורת אמינה על פני יישומים שונים, כולל אוטומציה תעשייתית, מערכות רכב ומכשירים מורכבים הקשורים זה לזה.

ה- PCA9615 מצויד בשני ערוצי נהג דיפרנציאליים חד-פעמיים המותאמים לקו SCL.מרחיב את הטווח והמהירות של אותות SMBUS/I2C.שומר על שלמות האות.על ידי המרת אותות חד-פעמיים לאותות דיפרנציאליים, ה- PCA9615 מפחית ביעילות את ההפרעות האלקטרומגנטיות (EMI) ו- Crosstalk, הנפוצות בסביבות רעש גבוה.

איתות דיפרנציאלי ב- PCA9615 מציע שלל יתרונות ומספק דחיית רעש מעולה בהשוואה לאותות יחיד.מועיל בעיקר בהגדרות תעשייתיות ורכב בהן רעש חשמלי מאיים על שלמות הנתונים.תומך באורכי כבלים ארוכים יותר ובשיעורי נתונים גבוהים יותר.מאפשר עיצובים של מערכות גמישות יותר.ביישומים בפועל, ה- PCA9615 משתלב בצורה חלקה במערכות המחייבות תקשורת חזקה על פני מרחקים מורחבים.איתות דיפרנציאלי מבטיח העברת נתוני חיישנים אמינה בין רכיבים כמו יחידת בקרת המנוע לחיישנים שונים המפוזרים ברחבי הרכב.ה- PCA9615 שומר על תקשורת ברורה בין מספר בקרים ומכשירי שדה הממוקמים על רצפת ייצור גדולה.

תרשים חסום של PCA9615

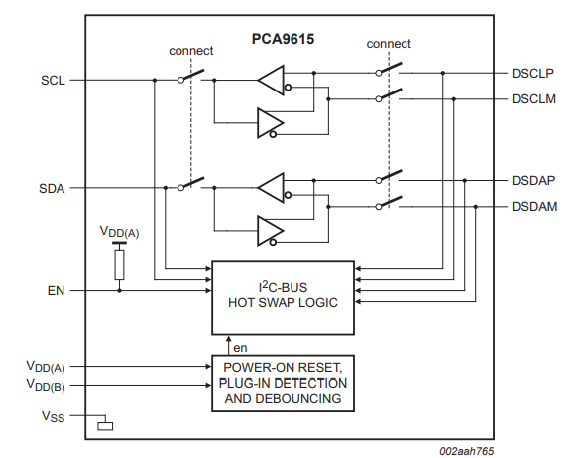

Fig.4 PCA9615 Block Diagram

מפרטים טכניים

להלן פורמט הטבלה עם מפרטים טכניים, תכונות ופרמטרים של NXP USA Inc. PCA9615DPJ יחד עם חלקים עם מפרטים דומים.

סוּג	פָּרָמֶטֶר
מִפְעָל זמן להוביל	7 שבועות
הַרכָּבָה סוּג	מִשׁטָח הַר
חֲבִילָה / מקרה	10-tfsop, 10-MSOP (0.118, רוחב 3.00 מ"מ)
מִשׁטָח הַר	כֵּן
הפעלה טֶמפֶּרָטוּרָה	-40 מעלות צלזיוס ~ 85 מעלות צלזיוס
אריזה	סֶרֶט & סליל (TR)
פורסם	2010
חֵלֶק סטָטוּס	פָּעִיל
לַחוּת רמת רגישות (MSL)	1 (בִּלתִי מוּגבָּל)
מִספָּר של סיום	10
סוּג	בַּלָם, נהר מחדש
יישומים	I2c
מֶתַח - אספקה	2.3V ~ 5.5V
מָסוֹף מַצָב	כָּפוּל
מָסוֹף טוֹפֶס	שַׁחַף אֲגַף
שִׂיא טמפרטורת מחדש (CEL)	לֹא נָקוּב
מִספָּר של פונקציות	1
לְסַפֵּק מֶתַח	3.3V
מָסוֹף פְּסִיעָה	0.5 מ"מ
זמן@שיא טמפרטורה מחדש של טמפרטורה (ים)	לֹא נָקוּב
בָּסִיס מספר חלק	PCA9615
תְפוּקָה	2 חוט אוֹטוֹבּוּס
פִּין לִסְפּוֹר	10
JESD-30 קוד	S-PDSO-G10
מִספָּר של ערוצים	2
נוֹכְחִי - אספקה	16μA
קֶלֶט	2 חוט אוֹטוֹבּוּס
נְתוּנִים דרג (מקסימום)	400kHz
לְסַפֵּק מתח 1-נום	5V
קיבול - קלט	7PF
מֶשֶׁך	3 מ"מ
גוֹבַה יושב (מקסימום)	1.1 מ"מ
רוֹחַב	3 מ"מ
ROHS סטָטוּס	ROHS3 תואם

תכונות מפתח ויתרונות

פונקציונליות חמה

העיצוב של ה- PCA9615 כולל יכולת SWAP של חמה חזקה, המאפשרת לחיבור ולנתק מודולים מבלי לגרום להפרעות של זרימת נתונים.תכונה זו מועילה במיוחד במערכות מורכבות בהן זמן ואמינות הם דומיננטיים, כמו למשל במרכזי טלקומוניקציה ומרכזי נתונים.על ידי הפעלת החלפת והתרחבות של מודול חלק חלק, תכונת ההחלפה החמה מבטיחה ביצועי מערכת עקביים ושבתה מינימלית, ומספקת את הצורך המתמיד ביציבות וביעילות בסביבות תובעניות כאלה.

• EN קלט איתות: קלט האות EN (אפשר) ממלא תפקיד מכריע בניהול נוהל החלפה החמה.כאשר מחובר מודול חדש, האות EN מבטיח שהנוהל מתבצע בצורה מסודרת.מנגנון זה מונע שגיאות תקשורת שעלולות להתרחש אם היו מוסיפים מודולים או הוסרו באופן שרירותי.ביישומים מעשיים רבים, ניהול אותות מדויק מקיים את שלמות הנתונים, שהיא בעלת ערך במיוחד בסביבות בהן אובדן נתונים אינו מקובל וההימור גבוה.

גילוי סרק באוטובוס פנימי

מנגנון גילוי סרק האוטובוס הפנימי משפר עוד יותר את הפונקציונליות החמה על ידי הבטחת חיבורים נעשים רק כאשר האוטובוס סרק.תכונה זו מסייעת במניעת התנגשויות פוטנציאליות של נתונים ושחיתות, ובכך שמירה על דיוק המידע המועבר.גילוי סרק באוטובוס פועל בשקיפות, עובד מאחורי הקלעים כדי לספק סביבת תקשורת יציבה אפילו בתנאים דינמיים.

• אמצעי הגנה על המערכת: יחסי הגומלין של רכיבים אלה בתוך ה- PCA9615 מציגה כיצד הטכנולוגיה המודרנית משלבת שכבות מרובות של אמצעי הגנה כדי להבטיח הן יעילות תפעולית והן אבטחת מידע.התיאום ההרמוני בין כניסת האות EN לגילוי סרק האוטובוס מהווה את הבסיס של החלפה חמה אמינה במערכות מסוכנות.אלמנטים אלה תורמים באופן קולקטיבי למערכת עמידה ואמינה, תוך התייחסות לצרכים המדויקים של סביבות גבוהות עם דיוק וטיפול.

שימוש ב- PCA9615

ה- PCA9615 מציג פתרונות מגוונים לשלל מכשולים טכניים, תוך התייחסות להבחנות של יישומים ספציפיים.אלה כוללים פיקוח על חיישנים מרוחקים בסביבות רועשות, ניהול ספקי כוח מועדים להפרעות גבוהות, קישור אוטובוסים של I2C על פני סוגי ציוד שונים, ושליטה על מערכות תעשייתיות מורכבות כמו תאורה, חימום וקירור.

ניטור חיישנים מרחוק

בסביבות הרשות רעש, אמינות נתוני החיישנים יכולה להתדרדר.ה- PCA9615 תומך בתקשורת יציבה בין חיישנים מרחוק ליחידות עיבוד דומיננטיות.השתמש במקרים כמו אוטומציה תעשייתית ותחנות ניטור סביבתיות ממחישות את היתרונות שלה באינטנסיביות.שמירה על שלמות הנתונים הופכת פחות להימור, בדומה למתודולוגיות בתשתיות טלקומוניקציה בהן משתמשים בנאמנות האות על פני מרחקים ארוכים.אתה יכול לרתום טכניקות איתות דיפרנציאליות, בדומה לאלה של PCA9615, כדי להקל ביעילות בבעיות הקשורות לרעש.

ניהול אספקת חשמל בעלת הפרעה גבוהה

שליטה מאתגרת היא ניהול ספקי כוח בתנאי התנהלות גבוהה.PCA9615 מטפח את שלמות האות למרות רעש אלקטרומגנטי, דילמה תכופה באספקת כוח עם עומסים משתנים.יישומים בפועל מזדווגים לרוב את ה- PCA9615 עם טקטיקות מיגון והארקה, מה שמפחית עוד יותר את ההפרעות.זה מזכיר את נוהלי הייצור האווירי, שבהם מערכות מעוצבות לביצוע אמין בין רעש אלקטרוני בולט.

קישור אוטובוסים של i2c על פני ציוד שונה

שילוב מערכות מורכב דורש לעתים קרובות לחיבור אוטובוסים של i2c בין ציוד מגוון.ה- PCA9615 מחליק את החיבור הזה על ידי הרחבת טווח התקשורת והבטחת חסינות להפערים פוטנציאליים קרקעיים.לדוגמה, בהקשרים לרכב, גישור על תקשורת על פני יחידות בקרה אלקטרוניות מרובות (ECU) כאשר ה- PCA9615 מקטין חששות הקשורים לקיזוז קרקע ושלמות האות.היבט זה מציג את המעשיות שלו בהרמוניה של רכיבים אלקטרוניים מגוונים.

בקרת מערכות תעשייתיות

במסגרת הגדרות תעשייתיות, מערכות בקרה, כגון תאורה, חימום וקירור, כרוכים במדויק ואמינות.היכולת של ה- PCA9615 לקיים תקשורת יציבה בתנאים מגוונים מוסיפה לפיתוי שלה.ניהול בנייה חכמה משקף את החשיבות של העברת נתונים עקבית ואמינה כדי להבטיח יעילות אנרגיה ויעילות תפעולית.כאן, ה- PCA9615 ממחיש את תפקידו בתזמורת שליטה חלקה.

ריצות I2C ארוכות וספקי חשמל מרובים

תקשורת ומערכות I2C למרחקים ארוכים עם ספקי חשמל מרחקים מרחקים מציגים אתגרים ייחודיים, בעיקר בגלל קיזוזי קרקע בולטים.ה- PCA9615 מונה סוגיות אלה על ידי שימוש באיתות דיפרנציאלי, תוך שמירה על שלמות הנתונים על פני מרחקים מורחבים.אסטרטגיה זו דומה לפרקטיקות בניהול מרכז הנתונים, כאשר שמירה על איכות האות על פני מתיחות כבלים ארוכים מועילה לאמינות הרשת.הטכניקה מייצרת את החיבור, ומבטיחה תקשורת חזקה בסביבות תובעניות.

תרשים יישומים אופייני

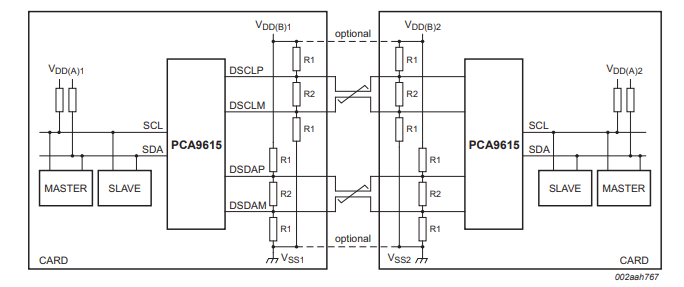

Fig.5 PCA9615 Typical Application Diagram

תרשים מעגלים של PCA9615

Fig.6 PCA9615 Circuit

מידע על חבילה

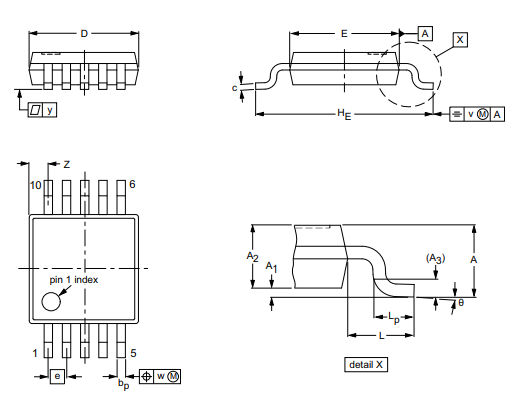

Fig.7 PCA9615 Package

מידע על יצרן

מוליכים למחצה של NXP N.V., כוח בולט בפתרונות קישוריות מאובטחים המותאמים אישית ליישומים משובצים, הניע בעקביות את החדשנות במגזרים שונים כולל שוקי תשתית רכב, תעשייה ו- IoT, נייד ותקשורת.השאיפה הבלתי פוסקת שלהם היא ליצור פתרונות חכמים יותר, בטוחים יותר ומחוברים יותר.

חידושים בתחום הרכב

ההתקדמות של NXP בענף הרכב בולטות באופן משמעותי.בקרי המיקרו והמעבדים המתוחכמים שלהם הגבירו משמעותית את בטיחות הרכב, שיפור מערכות ההפצה ויכולות הנהיגה האוטונומיות המתקדמות.שילוב של טכנולוגיות ברמה גבוהה אלה מעשיר את חווית הנהיגה תוך הבטחת בטיחות ויעילות כלי רכב.יצרני מכוניות מובילים המשלבים את הפתרונות שלהם מדגישים את הכונן כדי לעמוד בדרישות התחבורה המודרניות.

התקדמות תעשייתית ו- IoT

בשליטות התעשייה וה- IoT, הפתרונות של NXP עוררו שינויים גדולים באוטומציה של מפעל, מדידה חכמה ורשתות חיישנים.המוצרים שלהם שואפים לייעל את הביצועים והאמינות, דינאמי במסגרות תעשייתיות בלחץ גבוה.השכלול והיישום הרציפות של פתרונות ה- IoT שלהם מטפחים מערכות אקולוגיות מחוברות זו לזו המקדמות חילופי נתונים חלקים, ניהול משאבים יעיל ובקרה תפעולית מעולה.

השפעה על השוק הנייד

הנוכחות של NXP בשוק הנייד משפרת משמעותית את הפרטיות, מאבטחת מנגנוני תשלום ומאפשרת אינטראקציות ללא מגע.במינוף טכנולוגיית תקשורת שדה קרוב (NFC), הם מהפכים מהפכה באינטראקציות בין מכשירי צרכנים, ומספקים עסקאות מהירות ובטוחות יותר.חידושים מתמשכים בתחום זה מתמקדים בחיזוק אבטחת מידע תוך הגברת נוחות המשתמש בתוך נוף דיגיטלי הולך וגובר.

תשתית תקשורת

בתשתיות תקשורת, פתרונות ה- RF והמעבדים בעלי הביצועים הגבוהים של NXP נדרשים בקידום יכולות הרשת.תרומות אלה מאפשרות פיתוח מערכות תקשורת יעילות ואמינות יותר, מרכזיות להרחבת קישוריות גלובלית.על ידי שיפור יעילות הרשת ומדרגיות, NXP מבסס את התשתית הנדרשת לקידום טכניקות תקשורת מודרניות כמו 5G.

גיליון נתונים PDF

PCA9615DPJ גיליונות נתונים:

PCA9615DP.PDF

שאלות נפוצות [שאלות נפוצות]

1. למה משתמשים ב- PCA9615?

PCA9615 משמש להשבית את מאגר האוטובוסים, ומוכיח אינסטרומנטלי במציאת תקלות, רצף הפעלה ובידוד קטעים במערכות אוטובוס גדולות.על ידי סיוע במציאת תקלות ובידוד קטעים, הוא משפר את תצורת מחדש ומאפשר לקטעים ספציפיים להיות לא פעילים כאשר לא נדרשים כל הזמן.בהגדרות בהן יעילות תפעולית מקבלת עדיפות, PCA9615 מאפשרת את הניהול האסטרטגי של משאבי המערכת.השבתה זמנית של קטעי אוטובוס שאינם בשימוש מייעלת את ביצועי המערכת הכוללת.בסביבות תעשייתיות מורכבות בהן נדרשים הפעלה רציפה ושבתה מינימלית, תפקידו של PCA9615 הופך להיות נדרש עבור מפעלי ייצור בקנה מידה גדול, בידוד פלחי אוטובוס לתחזוקה מבלי להפסיק את המערכת כולה מגדיל את התפוקה ומפחית את הסיכונים.תצורה מחדש דינמית של קטעי אוטובוס יוצרת תשתית אדפטיבית ועמידה יותר.לגבי רצף ההפעלה, PCA9615 מבטיח הפעלה מבוקרת של חלקי מערכת אוטובוס שונים.גישה זו מקדמת יציבות ומונעת עומס יתר על ההפעלה הפוטנציאלית בסביבות נתונים בצפיפות גבוהה, כגון מרכזי נתונים, היא מבטיחה הפעלת רכיבים מסונכרנת, הימנעות מצוואר בקבוק והבטחת אתחול חלק.
