PC817 OptoCoupler: פעולה, יתרונות ושימושים נפוצים

OptoCoupler PC817 הוא מכשיר קטן ועם זאת חזק המשמש לשמירה על מעגלים חשמליים להפריד, תוך שהוא מאפשר לאותות לעבור ביניהם.רכיב זעיר זה נמצא בשימוש נרחב באלקטרוניקה כדי להגן על חלקים רגישים במעגל מפני קוצים מתח גבוה, רעש חשמלי והפרעות.במאמר זה, נחקור מהו ה- OptoCoupler PC817, איך זה עובד, ואת הדרכים השונות בהן אתה יכול להשתמש בו במעגלים שלך.

קָטָלוֹג

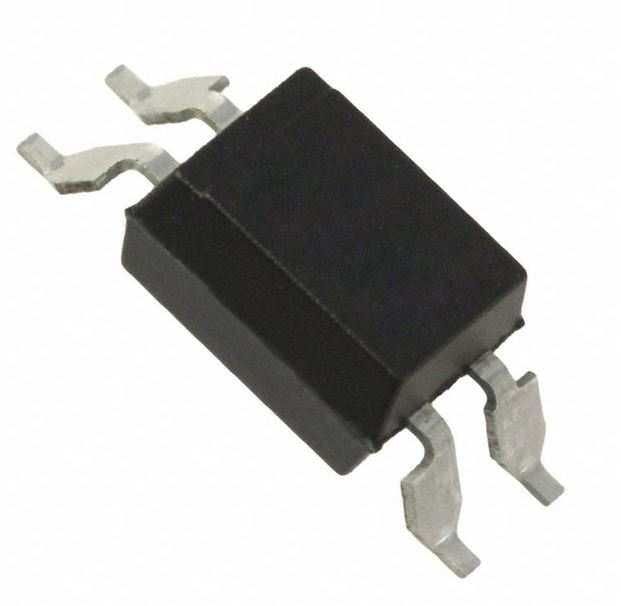

PC817 OptoCoupler

THE PC817 OptoCoupler הוא מכשיר שנועד ליצור בידוד חשמלי בין שני מעגלים נפרדים.הוא משתמש בשילוב של דיודה פולטת אור (LED) ו- Phototransistor כדי להעביר אותות, ומבטיח שהמעגלים יישארו עצמאיים חשמלית זה מזה.הפרדה זו שימושית בהגנה על אותות בקרת מתח נמוך מפני מתח מפני מתח מתח גבוה, מה שהופך אותה לאידיאלית למערכות כונן מוטוריות או ליישומים דומים שבהם יש צורך בהגנה על מעגלים רגישים.

ה- PC817 יכול להתמודד עם זרמים עד 50mA ומתח קלט של עד 30 וולט.עם יכולת זו, הוא מנהל למעשה רעש חשמלי ודוקרני מתח פתאומיים, הנפוצים בסביבות עם הפרעות חשמליות כבדות.לעתים קרובות הוא משמש במסגרות תעשייתיות בהן מערכות אלקטרוניות פועלות קרוב לציוד כוח גדול העלול לגרום לשיבושים.חוסן רכיב זה לרעש חשמלי הופך אותו לבחירה אמינה להבטיח ביצועים עקביים בתנאים מאתגרים.

שימוש נפוץ אחד ב- PC817 הוא במעגלי אספקת חשמל, שם הוא מפריד בין החלקים הראשוניים והמשניים.בידוד זה מונע מגשרים חשמליים להשפיע על רכיבים רגישים או לשבש מערכות בקרה.באופן דומה, במיקרו -בקר מתממשק למכשירים הרגישים לתנודות כוח, ה- PC817 מסייע בשמירה על היגיון בקרה יציב.יציבות זו חיונית בסביבות בהן תנודות הכוח הן תכופות.

ה- PC817 נמצא בשימוש נרחב במנגנוני בטיחות בכל תעשיות שונות כדי למנוע שיבושים הנגרמים כתוצאה מהפרעות חשמליות.מערכות אוטומציה מודרניות, הדורשות שליטה ובידוד מדויקות, מסתמכות גם על צמד אופטיקלי כמו PC817 כדי להבטיח אמינות.בתרחישים אלה, אפילו וריאציות מתח קלות יכולות לגרום לבעיות משמעותיות, ולכן קיום רכיב מבודד אמין כמו ה- PC817 מסייע בשמירה על שלמות המערכת ויעילות התפעול.

הפעלת PC817 OptoCoupler

Optocoupler PC817 פועל על ידי יצירת קשר אופטי בין הדיודה הפולטת האור (IR) שלו (LED) לבין Phototransistor.צימוד אופטי זה מאפשר העברת אות בטוח ויעילה בין מעגלים תוך שמירה על מבודדים חשמליים.להלן פירוט של אופן פעולתו והיתרונות שהיא מציעה.

כאשר מופעל מתח על נורית ה- IR בתוך הצמד האופטי, הוא פולט אור אינפרא אדום.כמות האור שהיא מייצרת קשורה ישירות לזרם הקלט, מה שהופך את עוצמת האור ליחסית לאות הקלט.מאפיין זה מאפשר ל- OptoCoupler להעביר באופן יעיל אותות על סמך הקלט שהוא מקבל.

Phototransistor ממוקם בסמוך ל- LED IR, מגלה את האור הנפלט, ובתגובה, מייצר זרם חשמלי תואם.זרם זה מניע אז מעגלים אחרים, ומבטיח שהאות המועבר נשאר ברור ולא מושפע מרעש חשמלי חיצוני.בגלל הרגישות של Phototransistor, זה יכול להמיר במדויק את האות האופטי לצורה חשמלית, ולמזער כל אובדן אות.

יתרון מרכזי אחד של ה- PC817 OptoCoupler הוא היכולת שלו לשמור על בידוד חשמלי בין קלט לפלט.בידוד זה מסייע בהגנה על רכיבים רגישים מפני קוצים ורעש מתח גבוה, אשר שימושי במיוחד ביישומים כמו מעגלי בקרה מוטוריים וספקי חשמל.על ידי שמירה על אותות בקרת מתח נמוך מבודדים, Optocupler מבטיח ביצועים יציבים ואמינים בתרחישים אלה.

PC817 טווח ארוך במעגל: כיצד לשמור על בטיחות

ה- PC817 OptoCoupler מתפקד על ידי יצירת קשר אופטי בין הרכיבים הפנימיים שלו: LED אינפרא אדום (IR) ו- Phototransistor.כאשר נורית ה- IR פולטת אור, ה- Phototransistor מגלה אור זה ומפעיל את המעגל המתאים.זה מאפשר לאותות לעבור בין חלקים שונים במעגל ללא מגע חשמלי ישיר, מה שהופך את ה- PC817 לבחירה אמינה לבידוד קטעי מעגלים.כדי להבטיח שימוש בטוח וארוך טווח, חשוב להפעיל את הצמד האופטי-צמד בגבולות שצוינו של היצרן.חריגה מהדירוגים הללו עלולה להוביל לחימום יתר ונזק, ולכן להישאר בגבולות המומלצים חיוני לשמירה על ביצועים ואריכות חיים.

דרך פשוטה להגן על ה- LED הפנימי היא על ידי הצבת נגדי מגביל זרם על סיכה 1. זה עוזר לווסת את הזרם הזורם דרך ה- LED, תוך שמירה על מתחת ל- 50mA, מה שלא רק מונע נזק פוטנציאלי אלא גם מרחיב את תוחלת החיים של Optocupler.בחירת ערך הנגד הנכון עבור מתח ההפעלה שלך מבטיחה פעולת מעגל יציבה ומפחיתה את הסיכון לעומס יתר.גורם נוסף שיש לקחת בחשבון הוא ניהול טמפרטורות.עדיף לשמור על ה- PC817 בטווח ההפעלה המומלץ שלו של -30 מעלות צלזיוס עד 100 מעלות צלזיוס, ולאחסון, בין -55 מעלות צלזיוס ל- 125 מעלות צלזיוס.בסביבות חמות, שימוש בפתרונות קירור או מיקום הצמד האופטי -צמוד ממקורות חום יכול לסייע במניעת התחממות יתר ולהבטיח ביצועים אמינים.

מיקום נכון במעגל חשוב גם לשמירה על יציבות המכשיר.מיקום הצמד האופטיני באופן שממזער את החשיפה למתח מכני, תנודות או זעזועים יגן על הפונקציונליות שלו לאורך זמן.פריסה מתוכננת היטב התומכת בפיזור חום טוב מועילה באותה מידה, מכיוון שהיא מסייעת בהפחתת לחץ תרמי ומבטיחה שה- PC817 ימשיך לביצוע באופן אמין אפילו בתנאים מאתגרים.

שימושים מגוונים ב- PC817 OptoCoupler

OptoCoupler PC817 מציע מגוון רחב של שימושים בשל יכולתו לבודד חלקים שונים במעגל באופן חשמלי.בידוד זה הופך אותו למתאים ליישומים רבים ושונים.

מיתוג ספקי חשמל

כאשר משתמשים בו במיתוג ספקי חשמל, ה- PC817 מספק מחסום בין מעגלי הפלט של מתח מתח גבוה.בידוד זה מצמצם את הסיכון למפגעים חשמליים ותורם לפעולה יציבה על ידי שמירה על דוקרני מתח גבוה להשפיע על הצד הבקרה.כתוצאה מכך, רכיבים רגישים מוגנים, והמערכת נותרה אמינה לאורך זמן.

העברת אות מבודד

במערכות בקרה תעשייתיות, ה- PC817 Optocupler מסייע במניעת לולאות קרקע ומפחית את הפרעות האות, במיוחד באזורים עם הרבה רעש חשמלי.על ידי בידוד האותות הוא מבטיח העברת נתונים מדויקת ותפעול אמין של ציוד תעשייתי.זה מאפשר לשלוט ולפקח על ציוד עם מינימום שיבושים, אפילו בסביבות מאתגרות.

בקרת מנוע

ה- OptoCoupler PC817 משמש כקישור בין מעגלי לוגיקה במתח נמוך ומנהלי מנוע, ומגן על מעגלי ההיגיון מפני דוקרני מתח שיכולים להתרחש במהלך הפעולה המוטורית.הגדרה זו מסייעת בהגנה על רכיבים עדינים ולהרחיב את אורך החיים של מעגלי הבקרה, מה שהופך אותו לאידיאלי לשימוש באוטומציה וברובוטיקה, שם יש צורך בפעולה מוטורית אמינה.

ממשק מבודד למיקרו -בקרים

כאשר מחברים בקרי מיקרו למכשירים חיצוניים כמו ממסרים או מתגים, ה- PC817 מבטיח ממשק בטוח.על ידי בידוד המיקרו -בקר ממתחים גבוהים, הוא שומר על הפונקציונליות של בקר המיקרו ומפחית את הסיכון לנזק.בידוד זה מקל על השימוש בבקר מיקרו במערכות בקרה ואוטומציה שונות, מה שמבטיח ביצועים אמינים.

בידוד איתות בציוד שמע

במערכות שמע כמו מגברים ומיקסרים, OptoCoupler PC817 מספק בידוד אותות למניעת לולאות קרקע ולחתוך את ההפרעה.זה עוזר לשמור על הבהירות של אותות שמע, ומבטיחים רביית קול באיכות גבוהה.השימוש בציודדים אופטיים ביישומים אלה מסייע במניעת רעש והפרעה לא רצויים להשפיע על פלט השמע.

מכשירים רפואיים

מכשירים רפואיים כמו מסכי חולים ודפיברילטורים מסתמכים על הצמד האופטי -צמד של PC817 לבידוד חשמלי.בידוד זה נחוץ כדי לשמור על בטיחות המטופלים ולהבטיח כי המכשירים פועלים כראוי.על ידי מניעת תקלות חשמליות, ה- PC817 מסייע בשמירה על אמינותן של מערכות רפואיות קריטיות אלה.

תקשורת נתונים מבודדת

במערכות תקשורת נתונים הרגישות להפרעות חשמליות, ה- PC817 מבטיח חיבורים מאובטחים ויציבים.זה עוזר לשמור על שלמות הנתונים ומונע שגיאות תקשורת, מה שהופך אותו לשימושי בהגדרות תקשורת דיגיטליות מורכבות בהן יש צורך בהעברת נתונים עקבית.

מערכות ניהול סוללות

ה- PC817 משמש גם במערכות ניהול סוללות (BMS) לרכבים חשמליים והגדרות אנרגיה מתחדשת.הוא מבודד את אלקטרוניקת הבקרה ממתחי סוללה גבוהים, מונע נזק ומבטיח כי ה- BMS פועל באופן אמין לאורך זמן.זה הופך אותו למרכיב חשוב בפתרונות לאחסון אנרגיה, ותורם לבטיחותם ויעילותם.

מעגל Optocupler של PC817 IC

מעגל Optocoupler PC817 פועל באמצעות Phototransistor המופעל על ידי IR שהוביל לבידוד חלקים שונים במעגל.תכנון זה מסייע בשיפור הבטיחות והביצועים על ידי שמירה על הפרדה חשמלית בין קטעים שונים.

כשאתה מפעיל את נורית ה- IR באמצעות מתג, הוא מופעל על ידי סוללה של 9 וולט, ונגד 10K משמש להגבלת הזרם הזורם דרך ה- LED.לאחר מכן אור ה- LED מפעיל את הפוטו -טרניסטור, וגורם לו לנהל ולכבות את העומס בצד המשני.תהליך זה מראה כיצד בידוד אופטי יכול להגן על רכיבים רגישים מפני קוצים מתח גבוה ולהפחית את הפרעות האות.

ביצועי המעגל מסתמכים על שמירה על זרם האספן של PhotoTransistor מתחת ל 50mA ובחירת ערכי הנגד הנכונים כדי לשלוט בזרם ה- LED ולהגדיר את הרווח של Phototransistor.ביישומים מעשיים, כמו מיתוג ספקי חשמל, משמשים בדרך כלל צמידים אופטוקיים כדי לספק בידוד משוב.כיול מדויק של ערכי הנגד מבטיח ביצועים יציבים ותגובה מהירה.

כדי לייעל את מעגל PC817, עליך לקחת בחשבון את ההשפעה של אור הסביבה וכיצד ממוקמים LED LED ו- Phototransistor.הבטחת נתיב אופטי ברור והפחתת הפרעות אור חיצוניות יכולה להגביר באופן משמעותי את אמינות המעגל.אתה יכול גם לשלב מנגנוני משוב כדי להתאים את עוצמת ה- LED בתנאים משתנים, מה שיעזור לשמור על ביצועים ויציבות עקביים.

תכונות המפתח של ה- PC817 Optocupler

בידוד אופטי

ה- PC817 משתמש נוריות LED ומגני פוטו כדי לשמור על מעגלי קלט ופלט נפרדים באופן חשמלי.הפרדה זו מסייעת בהגנה על המערכת מפני רעש ומדוקר מתח גבוה העלולים לשבש את הפונקציונליות.לדוגמה, במכונות תעשייתיות, תכונה זו יעילה בהגנה על מעגלי בקרה רגישים מפני נחשולי חשמל.

גורם צורה קומפקטי

עם גודלו הקטן, ה- PC817 מושלם עבור לוחות מעגלים ויישומים ארוזים בצפיפות עם שטח מוגבל.עיצוב קומפקטי זה מתאים היטב לאלקטרוניקה הצרכנית המודרנית, כאשר המרחב מקסום הוא בראש סדר העדיפויות.

יעילות אנרגטית

ה- PC817 דורש זרמי כונן נמוכים עבור נוריות LED שלו, מה שמפחית את השימוש בכוח הכללי.מאפיין חיסכון באנרגיה זה מועיל במיוחד במכשירים ניידים ומופעלים על ידי סוללות, מכיוון שהוא מסייע בהארכת חיי הסוללה.

מתח בידוד גבוה

ה- PC817 מספק בידוד מתח גבוה בין מעגלי קלט לפלט, ומשפר את הבטיחות.זה הופך את זה למצבים בהם יש צורך בהפרדה חשמלית חזקה כדי למנוע זעזועים או הפרעות חשמליות, כמו למשל במכשירים רפואיים.

העברת אות מהירה

עם זמני תגובה מהירים, ה- PC817 אידיאלי ליישומים הדורשים עיבוד אות מהיר.תכונה זו יכולה לשפר את ביצועי המערכת במערכות אוטומציה בהן יש צורך בתזמון מדויק.

רב-פונקציונליות

ה- PC817 הוא רכיב רב -תכליתי שיכול להחליף מתחים, לבודד אותות ורמות משמרת ליישומים אנלוגיים ודיגיטליים כאחד.הגמישות שלו הופכת אותו לפיתרון חשוב לעיצובים אלקטרוניים שונים.

אמינות חזקה

ה- PC817 בנוי לביצועים ארוכי טווח ויכול לעמוד בתנאים תובעניים.עמידות זו מועילה ליישומים כמו מערכות רכב, הדורשות פעולה אמינה לאורך תקופות ממושכות.

תחולת נרחבת

ה- PC817 מוצא שימוש במגוון רחב של יישומים, כולל אוטומציה תעשייתית, ציוד רפואי ואלקטרוניקה לרכב.יכולת ההסתגלות שלה למגזרים שונים מראה את יכולתה לתפקד ביעילות בסביבות שונות.לדוגמה, הוא ממלא תפקיד מפתח בקווי הרכבה אוטומטיים על ידי סיוע בשמירה על עקביות תפעולית.

כדאיות כלכלית

ה- PC817 הוא אפשרות משתלמת לבידוד חשמלי בהשוואה לשיטות אחרות.יעילות עלות זו היא תכונה אטרקטיבית לייצור בקנה מידה גדול, כאשר שמירה על עלויות הייצור נמוכות היא שיקול מתמיד.

מַסְקָנָה

OptoCoupler PC817 הוא כלי רב -תכליתי שניתן להשתמש בו בהגדרות אלקטרוניות רבות ושונות כדי לספק בידוד חשמלי והעברת אות אמין.בין אם אתה עובד על בקרות מנוע, ספקי חשמל או מערכות תקשורת נתונים, רכיב זה יכול לעזור לשמור על מעגלים שלך בטוחים ולהפעיל בצורה חלקה.על ידי הבנת השימושים ותנאי ההפעלה שלה, אתה יכול להפיק את המרב מה- PC817 בפרויקטים שלך ולהשיג ביצועים יציבים אפילו בסביבות תובעניות.

שאלות נפוצות [שאלות נפוצות]

1. מהם היישומים האופייניים של PC817 Optocuplers?

PC817 מצמידים אופטוקלים משמשים באוטומציה, טלקומוניקציה, מכשירים רפואיים, אלקטרוניקה לרכב ואלקטרוניקה צרכנית.הם עוזרים לבודד מעגלים להפחתת רעש, למנוע הפרעות אות ולאפשר מיתוג מבוקר מתח.שימושים נפוצים כוללים הגנה על ציוד באוטומציה תעשייתית, שמירה על העברת נתונים בתקשורת וייצוב אספקת חשמל במכשירים רפואיים.

2. מהו מתח הבידוד המרבי של PC817 Optocupler?

מתח הבידוד המרבי משתנה בהתאם לדגם, בדרך כלל נע בין כמה מאות לכמה אלפי וולט.מתח גבוה זה מסייע בהגנה על ציוד מפני רעש חשמלי ומעברים בהגדרות תעשייתיות ומונע קשתות מתח גבוה במערכות פוטו-וולטאיות.

3. האם PC817 צוללים אופטוקאליים רגישים לקוטביות?

PC817 מצמידים אופטוקאיים אינם רגישים מטבעם לקוטביות, אך נדרשת תצורת סיכה נכונה לפונקציונליות נאותה.חיווט שגוי יכול להוביל לתקלה או לכישלון, מה שהופך את זה לחיוני לעקוב אחר גיליונות נתונים ומפרטי תכנון במדויק.
