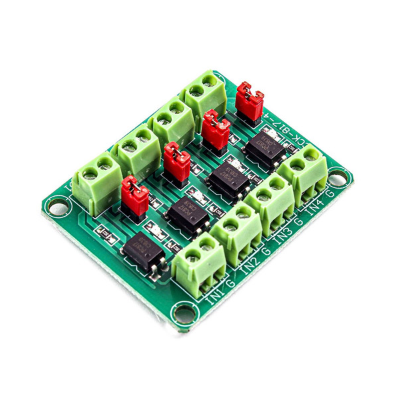

PC817 OptoCoupler: פונקציונליות ויישומים מודרניים

צמידים אופטיים, כמו ה- PC817, הם רכיבים בסיסיים המאפשרים בידוד חשמלי בין קטעי מעגל שונים תוך שמירה על תקשורת חלקה.על ידי שימוש ב- LED פנימי ו- Phototransistor, ה- PC817 ממיר אותות חשמליים לאור ובגב שוב, ומבטיח שמעגלי קלט ופלט יישארו מבודדים.בידוד זה הוא ברובו בעל ערך בהגנה על רכיבים רגישים מפני מתח גבוה ורעש חשמלי, מה שהופך את ה- PC817 לפיתרון רב -תכליתי ליישומים הנעים בין אוטומציה תעשייתית ועד אלקטרוניקה ביתית.

קָטָלוֹג

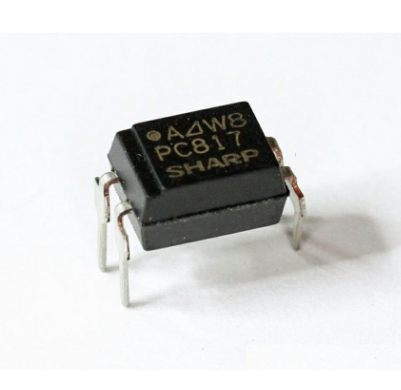

מה בדיוק PC817 Optocupler?

THE PC817 OptoCoupler הוא מכשיר עדין ועם זאת חזק המופק כדי להציע בידוד חשמלי בין שני מעגלים נפרדים.הפרדה זו מושגת באמצעות מנגנון פנימי גאוני המשלב גם LED אינפרא אדום וגם פוטו -טרניסטור.רכיבים אלה שוכנים בנוחות בתוך מעגל משולב ארבעה פינים קומפקטי (IC).כאשר מופעל מתח כניסה, LED האינפרא אדום פולט אור, אשר לאחר מכן מתגלה על ידי Phototransistor בקצה הפלט.עם היכולת לנהל זרם פלט מרבי של 50mA ומתח קלט של 30 וולט, ה- PC817 מוכיח את עצמו רב תכליתי מאוד, במיוחד בסביבות הנגועות על ידי רעש חשמלי משמעותי או טמפרטורות קיצוניות.

צמידים אופטיים כמו ה- PC817 מוצאים את מקומם ביישומים אלקטרוניים מודרניים רבים, כולל ויסות אספקת חשמל, בקרת מנוע וממשקי תקשורת נתונים.תפקידם העיקרי הוא להגן על מערכות שמקבלות את האות מפני מתחים גבוהים, ובכך לשמור על בטיחות ויושרה תפעולית.בהגדרות העמוסות ברעש חשמלי ניכר, כמו מערכות אוטומציה תעשייתיות או אלקטרוניקה לרכב, ה- PC817 בולט על ידי שמירה על טוהר האות והפחתת הפרעות.אתה מעדיף צמד אופטי -צמד אלו בתרחישים כאלה בגלל מיומנותם בשימור נאמנות האות בתוך שיבושים פוטנציאליים.שיטה זו מבטלת את סכנת החיבור החשמלי הישיר בין קטעי מתח גבוה ומתח נמוך, ובכך מגנה על רכיבים עדינים.

ה- PC817 נועד להציג אמינות עקבית הן במתקנים חיצוניים, ובסביבות מקורות מאתגרות.האלמנטים הפנימיים שלה בנויים כדי לסבול תנאים קשים כאלה תוך שמירה על יציבות תפעולית.מאפיינים אלה מציבים את ה- PC817 כבחירה אידיאלית ליישומים תעשייתיים, צבאיים וחיצוניים, שבהם עמידות וחוסן הם רציניים.

פעולת OptoCoupler PC817

Optocoupler PC817 הוא שילוב של LED אינפרא אדום ו- Phototransistor בתוך חבילה יחידה.כאשר מופעל מתח קלט, LED האינפרא אדום פולט קרן אור, החוצה פער כדי להאיר את הפוטו -טרנסיסטור בצד הנגדי.בתגובה לאור, Phototransistor זה מייצר זרם, אשר משמש אז כקלט לחלקים אחרים במעגל.לעתים קרובות אתה יכול למצוא נחמה בידיעה שמנגנון פשוט זה מבטיח העברת אות חלקה.

בידוד אות

תכונה אחת מדהימה של ה- PC817 היא תפקידו בהעברת אותות חשמליים בין שני מעגלים שצריכים להישאר מבודדים.בידוד זה הופך להיות בעל ערך רב בתרחישים שבהם שליטה ברמות מתח גבוהות נדרשת מבלי לבסס קישור ישיר.על ידי שמירת מעגלי הקלט והפלט נפרדים, האופטוקפלר מונע כל תנודות מתח או דוקרנים לחצות ולפגוע בצד הפלט הרגיש.בשדות של בקרות מוטוריות, ספקי חשמל ומערכות אוטומציה, עיקרון זה משמש לעיתים קרובות כדי להשיג בטיחות ואמינות כאחד.

יישום בבקרות מנוע

במערכות בקרה מוטוריות, PC817 OptoCoupler משמש כ- Linchpin.הוא מנהל את פעולות המיתוג בתוך מעגלים המניעים מנועים, ומבטיח כי אותות הבקרה יישארו מבודדים באופן חשמלי מקטעים בעלי עוצמה גבוהה.תרגול זה מסייע בשמירה על רעש חשמלי לבולל את אותות הבקרה, ובכך מבצר יציבות מערכת.

שימוש באספקת חשמל

PC817 מצמידים אופטוקלים בולטים במעגלי אספקת החשמל, במיוחד בתוך לולאות המשוב והבקרה.בספקי חשמל במצב מיתוג (SMPS), OptoCoupler מעביר את סטטוס הפלט לבקר המרכזי, ובכך שומר על בטיחות המכשיר ושלמותו של המכשיר.הניסיון הראה כי בידוד כזה משמש הן להגנה והן לאריכות החיים של המכשירים.

יישום מערכות אוטומציה

מערכות אוטומציה נהנות מאוד מהיכולת של PC817 להעביר אותות על גבולות מבודדים.פונקציה זו היא המפתח בבקרי לוגיקה הניתנים לתכנות (PLCs) ובמערכי אוטומציה תעשייתית שונים, בהם חיישנים ומפעילים חייבים לקיים אינטראקציה ללא הפרעה הדדית.אתה יכול להשתמש בקביעות עם צמד אופטי כדי להגן על מעגלי בקרה עדינים, ולהדגיש את ערך הבידוד במערכות מורכבות.

PC817 שימוש לטווח הארוך במעגלים

כדי להגן על הפונקציונליות לטווח הארוך של ה- PC817 Optocupler במעגלים שלך, רצוי לנהל בשקידה את זרם ה- LED של IR ואת טמפרטורת ההפעלה.התחשבות מהורהרת של היבטים אלה יכולה להרחיב מאוד את אורך החיים ואת האמינות של המכשיר.

נדרשת שמירה על זרם LED של IR מתחת ל 50mA.השתמש בנגד מגביל זרם כדי להשיג זאת.יש לחשב ערך נגדי מדויק באמצעות חוק OHM (V = IR), בהתחשב במתח האספקה ​​שלך ובזרם הרצוי.חישוב נכון מונע זרימת זרם מוגזמת, ומבטיח כי LED של IR שומר על הפונקציונליות האופטימלית שלו לאורך משך זמן ארוך.לעתים קרובות אתה יכול לראות כי הפעלת נורית ה- IR בזרמים נמוכים מ- 50mA, בערך 20-30mA יכולה להרחיב משמעותית את תוחלת החיים של הרכיב מבלי להשפיע על הביצועים.התאמה זו מציגה חיץ בטיחות, המהווה וריאציות בתנאי המעגל ואי התאמות ייצור.

הפעולה האמינה של PC817 תלויה באופן משמעותי בשמירה על טווח טמפרטורות אופטימלי.זה מתפקד ביעילות בין -30 מעלות צלזיוס ל- 100 מעלות צלזיוס.חריגה מגבולות אלה יכולה לגרום ללחץ תרמי, ולגרום לכישלון מכשיר פוטנציאלי.בתרחישים מעשיים, שמירה על טמפרטורות הסביבה היטב בטווח זה מבטיחה את היציבות והאמינות של הצמד האופטי.לדוגמה, שילוב כיורי חום או מנגנוני קירור בתנאים בטמפרטורה גבוהה מסייע בניהול עודף חום ושומר על שלמות ה- PC817, ומונע בלאי מוקדם.שימוש בשיטות ניטור קבועות ויישום אפי-כישלון לתנודות טמפרטורה הראו תוצאות חיוביות ביישומים שונים.על ידי שימוש בחיישני טמפרטורה ומערכות בקרה, ניתן להתאים באופן דינמי את תנאי ההפעלה כדי לשמור על הטווח המומלץ, תוך הפחתת הסיכונים הקשורים לקצוות טמפרטורה.

יישומים של PC817 Optocupler

Optocupler PC817 מוצא את מקומו בשלל יישומים, שכל אחד מהם רותם את יכולתו הייחודית לספק בידוד חשמלי ולהפחית את הפרעות.

מיתוג ספקי חשמל

PC817 צמד אופטי -צמד בסיסי להחלפת ספקי כוח, שם הם מבודדים מעגלי בקרה מרמות מתח גבוהות.תרגול זה משפר את האמינות והבטיחות במהלך המרת הכוח.אתה יכול לסמוך על צמידים אופטיים כדי להקל על דוקרני מתח, לטפח את העמידות והחוסן של יחידות אספקת החשמל הללו.

העברת אות מבודד

בהגדרות תעשייתיות, רעש חשמלי הוא אתגר קבוע להעברת אותות.ה- PC817 Optocupler מבודד ומגן מעגלי בקרה רגישים מרעש זה, ושומר על בהירות האות.בדיקות נרחבות מבטיחה כי תקשורת המכשירים תישאר ללא הפרעות, אפילו בתנאים השליליים ביותר.

בקרת מנוע

מנועים מייצרים מעברי מתח גבוה המאיימים על שליטה באלקטרוניקה.ה- PC817 Optocupler מספק חיץ, מבודד מעגלים אלה מהשפעות מזיקות כאלה.יישומים מעשיים מגלים כי בידוד זה מקטין משמעותית את תקלות המערכת, ומיטב מיטוב היעילות המוטורית ואמינות.

ממשקי בקר מיקרו

בקרי מיקרו -ממשק עם מכשירים חיצוניים דורשים בידוד חזק כדי למנוע נזק מפערי מתח.ה- PC817 OptoCoupler מצטיין בתפקיד זה.מפתחים מנצלים תכונה זו כדי לשפר את אורך החיים והפונקציונליות של מערכות מיקרו -בקר, תוך התמקדות בשילוב חלק וניהול תקלות יעיל.

ציוד שמע

עבור יישומי שמע, שמירה על אותות נטולי הפרעות נדרשים לאיכות צליל מעולה.ה- PC817 OptoCoupler מסייע על ידי בידוד חלקים שונים של ציוד השמע, והפחתת הפרעות רעש.לעיתים קרובות אתה יכול להשתמש באופטוקלרים אלה כדי לקיים נאמנות שמע, במיוחד בסביבות מלאות רעש.

מכשירים רפואיים

במכשירים רפואיים, בעיקר אלה לניטור מטופלים, בטיחות ואמינות הם מסוכנים.ה- PC817 Optocupler מבטיח העברת אותות בטוחים ומבודדים, ומונע סכנות חשמל לחולים.אתה יכול לבדוק בקפדנות מערכות אלה כדי לעמוד בסטנדרטים בטיחותיים מחמירים, תוך הסתמכות על צמד אופניים כדי לחרוג מהדרישות הללו.

תקשורת נתונים

שמירה על שלמות נתונים במערכות תקשורת כוללת ניהול הפרעות חשמליות וחריגות מתח.ה- PC817 Optocupler מבודד מעגלי תקשורת, ומגנים מפני סוגיות אלה.מומחי טלקומוניקציה מיישמים מבודדים אלה כדי לשפר את חוסן וביצועי הרשת.

מערכות ניהול סוללות

עליית האנרגיה המתחדשת מדגישה את הצורך במערכות ניהול סוללות יעילות.בתוך מערכות אלה, ה- PC817 Optocupler מגן בקרות אלקטרוניות מפני נחשולי מתח מזיקים ורעש חשמלי.אנרגיה מתחדשת משלבת צמד אופטי -צמד אלו לשיפור הבטיחות והיעילות של מערכות הסוללות, ומסייעת לניהול בר -קיימא של משאבי אנרגיה.

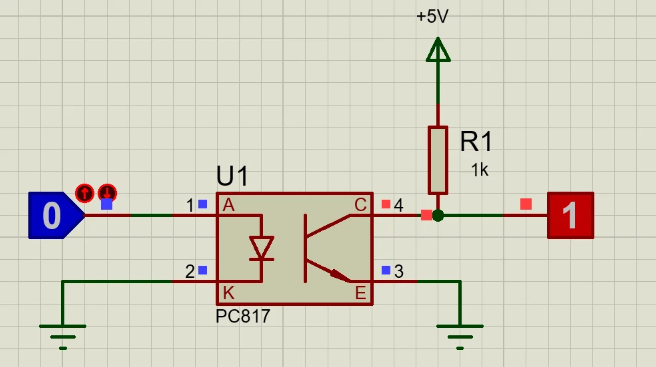

תרשים מעגלים של PC817 IC Optocupler

בהתקנות ראשוניות הכוללות PC817 Optocoupler IC, LED מופעל על ידי סוללת 9V, מנוהלת על ידי נגדי 10K ונשלט באמצעות מתג.לאחר הפעלת נורית ה- IR, היא ממריצה את הפוטו -טרנזיסטור בתוך האופטוקפלר, ומחזיק את מנגנון המיתוג למכשירים מחוברים כמו ממסרים או רכיבים אלקטרוניים אחרים.צמדות אופטוקציה ממלאים תפקיד מרכזי בהפרדת קטעים שונים במעגל.הפרדה זו משמשת להגן על חלקים רגישים ממעברי מתח גבוה ורעש.אתה יכול להדגיש לעתים קרובות את החשיבות של בחירת רכיבים מתאימים כדי להבטיח עמידות מעגל ותפקוד אופטימלי.לדוגמה, שימוש בנגד עם רמות סובלנות גבוהות יותר יכול לנהל את התנודות הנוכחיות, ולהציע הגנה טובה יותר ל- LED מפני נזק פוטנציאלי.

הפעילות הפנימית של ה- PC817 כוללת המרת אותות חשמליים לאור, אשר לאחר מכן חוצה מחסום מבודד והופך חזרה לאותות חשמליים.שיטה זו מאפשרת העברת אותות ללא קישוריות חשמלית ישירה ותומכת גם במהירויות מיתוג מהירות.הקשרים למכונות תעשייתיות נהנים בעיקר ממעגלי משולבים אופטוקריים.הם מבודדים ביעילות מעגלי בקרת מתח נמוך ממוצרי מתח גבוה, ומקדמים פעולות מאובטחות ויציבות.יתר על כן, הוספת נגדי משיכה ל- Phototransistor מסייעת לשמור על רמות פלט קבועות בין תנאים משתנים.

עבור יישומים בפועל, מיגון ה- LED האינפרא אדום ב- Optocupler מפני נחשולים נוכחיים הוא רציני.הוספת נגדי מגביל זרם מחושב בקפידה, המבוסס על מתח קדימה וזרם רצוי, יכול להפחית סיכונים כאלה.לעיתים קרובות אתה יכול לשלב רכיבים נוספים כמו קבלים לסינון רעש או דיודות זנר לוויסות מתח כדי לשכלל עוד יותר את ביצועי המעגל.ניהול תרמי הוא גם שיקול מרכזי.עודף חום יכול לפגוע במצמד האופטיקלי והרכיבים הקשורים אליו לאורך זמן.שימוש בכיורי חום או הבטחת אוורור נכון יכול להקל על הבעיות התרמיות הללו, מה שמוביל לתמיכות מעגל משופרת.

תכונות של PC817 OptoCoupler

Optocoupler PC817 מציג מגוון תכונות המשפרות את התועלת שלו ביישומים אלקטרוניים מגוונים.

• •בידוד אופטי: ה- PC817 משתמש ב- LED יחד עם Phototransistor כדי לאפשר העברת אותות ללא מגע פיזי, להפחית משמעותית את הרעש החשמלי ומקלה את הסיכון לגידול מתח.

• •גודל קומפקטי: הממדים הקטנים שלו הופכים את ה- PC817 בעיקר למתאימים עבור לוחות מעגלים בצפיפות גבוהה, העומדים בדרישות של עיצובים אלקטרוניים עכשוויים וחסכוניים בחלל.

• •צריכת חשמל נמוכה: מתוכנן לפעול בעוצמה מינימלית, ה- PC817 אידיאלי לשימוש במכשירים המונעים על סוללות, שבהם שמירה על אנרגיה היא בראש סדר העדיפויות.

• •מתח בידוד גבוה: מסוגל לתמוך במתח בידוד גבוה, ה- PC817 מצטיין בסביבות מתח גבוה, ומבטיח בטיחות וביצועים חזקים.

• •טווח טמפרטורות רחב: ה- PC817 מתפקד באופן אמין על פני מגוון רחב של טמפרטורות, החל מאלקטרוניקה צרכנית ועד יישומים תעשייתיים, ומדגים את הרבגוניות שלה.

• •זמן תגובה מהיר: היכולת של ה- PC817 לעבד אותות במהירות הופכת אותו לא יסולא בפז ליישומים שבהם העברת נתונים מהירה היא חובה.

• •צדדיות: יכולת ההסתגלות שלה למיתוג, בידוד ומינוי ברמה מאפשרת להשתמש ב- PC817 על פני מערכות אלקטרוניות רבות, המשקפת את אופיו הרב -פונקציונלי.

• •אֲמִינוּת: הפגנת עמידות עקבית בהגדרות שונות, ה- PC817 הוכיח את עצמו אמין לשימוש לטווח הארוך במעגלים אלקטרוניים.

• •ספקטרום יישומים רחב: ה- PC817 מוצא ניצול במגוון רחב של תעשיות, ממערכות אוטומציה ועד אלקטרוניקה צרכנית, ומדגיש את יכולתו לעמוד בדרישות טכניות מגוונות.

• •חסכוני: מציע אלטרנטיבה ידידותית לתקציב לשנאים ומבודדים יקרים יותר, ה- PC817 מספק פיתרון מעשי מבלי להקריב איכות או ביצועים.

מַסְקָנָה

OptoCoupler PC817 מציע פיתרון מעשי לשמירה על בידוד חשמלי תוך הבטחת העברת אות אמין.היכולת שלה להגן על מעגלים מפני סיכונים במתח גבוה והפרעות רעש הופכת אותו לנדרש במגוון רחב של יישומים.אמנם יתכן שהוא לא מתאים להעברת נתונים במהירות גבוהה, אך הרבגוניות, העמידות והיעילות שלה מאפשרים לו לשפר את הבטיחות והיעילות של מערכות אלקטרוניות שונות.
