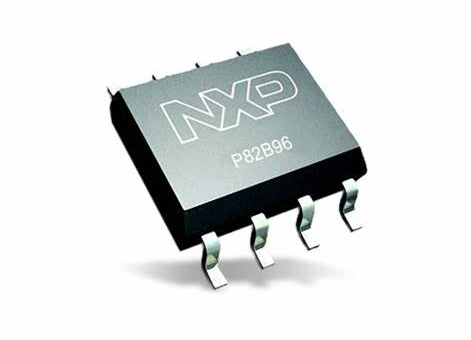

P82B96 מדריך IC דו קוטבי: פרטי סיכה, מודל תלת מימד וניתוח גליון נתונים

ה- P82B96 IC משמש כפתרון רב -תכליתי שנועד להקל על תקשורת חלקה בין אוטובוס I2C לתצורות אחרות של אוטובוס, מה שהופך אותו לרכיב רציני באלקטרוניקה מודרנית.היכולת שלה לתמוך בממשק ברמת ההיגיון הדו-כיוונית על פני תקני מתח וזרם שונים משפרת את ערכה בעיצובים מעגלים מורכבים.בין אם משתמשים במערכות רכב, סביבות תעשייתיות או אלקטרוניקה צרכנית, P82B96 מאפשר לך להבטיח תקשורת אמינה, בעלת ביצועים גבוהים בין מיקרו-בקרים, חיישנים, לבין ציוד היקפי אחר, ללא קשר למאפיינים חשמליים משתנים.

קָטָלוֹג

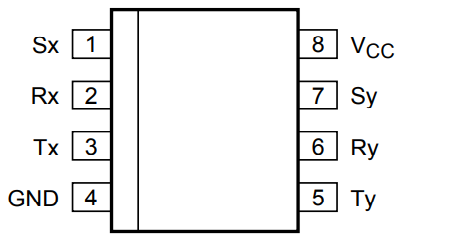

Pinout של P82B96

דגם CAD של P82B96

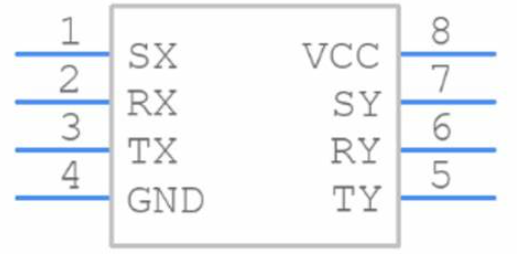

סֵמֶל

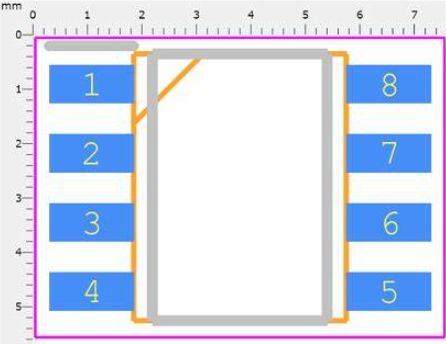

עָקֵב

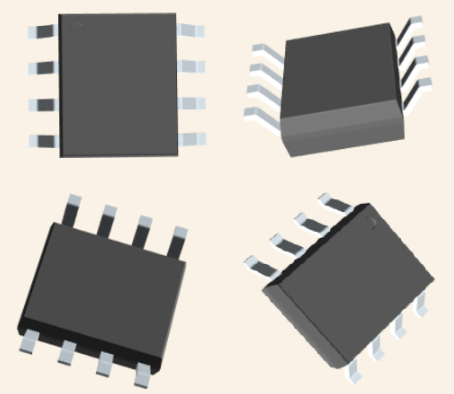

מודל תלת מימד

סקירה כללית של P82B96

THE P82B96 IC מעוצב כדי להציע ממשק שאינו נפסל דו כיווני בין אוטובוס I2C הסטנדרטי לתצורות אוטובוס אחרות.IC IC מגשר על היגיון I2C-BUS לאוטובוסים שונים עם מתח משתנה ומאפייני זרם, כולל 350 μA SMBUs, ומכשירי לוגיקה 3.3 וולט, והוא אפילו משתרע על רמות 15 וולט או קווי עכבה נמוכים.זה מנהל בצורה חלקה את הממשקים הללו תוך שמירה על הפרוטוקולים המקוריים של I2C-BUS ומהירויות השעון.ה- IC מקל באופן משמעותי את העומס בצומת I2C-BUS על ידי בידודו מצמתים חדשים או מרוחקים של I2C-BUS.בידוד זה מפחית דאגות ממספר המכשירים או מיקומם הפיזי במערכת I2C, ובכך מסיר ביעילות מגבלות כאלה.ה- P82B96 תומך גם בהעברת אותות SDA ו- SCL באמצעות קווים מאוזנים, כמו זוגות מעוותים או עם צימוד אופטו, המציעים חיבורים גמישים ואמינים.

לעתים קרובות אתה יכול להעריך את ה- P82B96 לפשט תצורות I2C מורכבות.לדוגמה, בהגדרות בהן התקנים מתפשטים על מרחקים ניכרים או מציגים מאפיינים חשמליים מגוונים, P82B96 מעניק מידה מעשית ויעילה של גמישות.הרבגוניות של P82B96 בתמיכה ביישומים שונים משתרעת מעבר למקרי שימוש טיפוסיים.לדוגמה, באוטומציה תעשייתית, כאשר תקשורת מחוספסת על פני מרחקים ארוכים היא חובה, המיומנות של ה- IC בטיפול בקווי מתח גבוה מבלי לפגוע בשלמות האות I2C היא חיונית.

יתר על כן, באלקטרוניקה צרכנית מתקדמת, כאשר צפיפות האינטגרציה וצריכת החשמל הנמוכה הם העיקריים, משיכת הזרם המינימלי של P82B96 וסובלנות מתח גבוהה מציעים יתרונות מובחנים.אתה יכול ליצור מערכות הן קומפקטיות וחסכוניות באנרגיה על ידי ניצול יכולות הממשק המגוונות של ה- IC.בתקשורת, היכולת של ה- IC לשמור על נאמנות האות על פני תנאי ממשק מגוונים מסייעת בפיתוח תשתיות תקשורת עמידות.

מאפייני P82B96

תכונה	תֵאוּר
דו כיווני העברת נתונים	מאפשר העברת נתונים דו כיוונית של אותות I2C-BUS
קיבול בידוד	מבודדים קיבול, המאפשר עד 400 PF בצד SX/SY ועד 4000 PF ב- TX/TY צַד
גָבוֹהַ יכולת כיור	TX/TY תפוקות יכולות לשקוע עד 60 מא, המתאימות לנהיגה בעכבה נמוכה או אוטובוסים עם קיבול גבוה
מרחק ארוך מִבצָע	תומך פעולת 400 קילו הרץ לאורך מרחקים של לפחות 20 מטר (עיין ב- AN10148)
רָחָב מגוון מתח אספקת	פועל עם טווח מתח אספקה ​​של 2 וולט עד 15 וולט, ללא תלות בהיגיון I2C-BUS רמות בצד SX/SY
אוֹת פיצול לבידוד	מפצלים I2C-BUS מאותתות ל- TX/RX קדימה/הפוך, זוגות TY/RY לממשק עם מבודדים אופטו-חשמליים
נָמוּך צריכת חשמל	תכונות זרם אספקה ​​נמוך
ESD הֲגָנָה	ESD הגנה: עולה על 3500 V HBM, 250 וולט טבילה, 400 וולט אז חבילה מ"מ ו 1000 וולט CDM
תפס פעולה בחינם	תפס חינם, בנוי באמצעות תהליך דו קוטבי ללא מבנים נופלים
זָמִין חבילות	מוּצָע בחבילות DIP8, SO8 ו- TSSOP8

מפרטים טכניים

להלן הטבלה המובנית למפרט הטכני של NXP USA Inc. P82B96TD, 112ו

סוּג	פָּרָמֶטֶר
מִפְעָל זמן להוביל	7 שבועות
הַרכָּבָה סוּג	מִשׁטָח הַר
חֲבִילָה / מקרה	8-Soic (0.154, רוחב 3.90 מ"מ)
מִשׁטָח הַר	כֵּן
מִמְשָׁק סטנדרטים	כְּלָלִי מַטָרָה
הפעלה טֶמפֶּרָטוּרָה	-40 מעלות צלזיוס ~ 85 מעלות צלזיוס
אריזה	שְׁפוֹפֶרֶת
פורסם	2003
JESD-609 קוד	E4
חֵלֶק סטָטוּס	פָּעִיל
לַחוּת רמת רגישות (MSL)	1 (בִּלתִי מוּגבָּל)
מִספָּר של סיום	8
סוּג	בַּלָם, נהר מחדש
מָסוֹף סִיוּם	ניקל/פלדיום/זהב (Ni/pd/au)
יישומים	I2c
מֶתַח - אספקה	2v ~ 15V
מָסוֹף מַצָב	כָּפוּל
מָסוֹף טוֹפֶס	שַׁחַף אֲגַף
שִׂיא טמפרטורת מחדש (° C)	260
מִספָּר של פונקציות	2
לְסַפֵּק מֶתַח	5V
זמן@שיא טמפרטורה מחדש של טמפרטורה (ים)	30
בָּסִיס מספר חלק	P82B96
תְפוּקָה	2 חוט אוֹטוֹבּוּס
פִּין לִסְפּוֹר	8
JESD-30 קוד	R-PDSO-G8
הַכשָׁרָה סטָטוּס	לֹא מוּסמָך
מִספָּר של ערוצים	2
נוֹכְחִי - אספקה	900μA
קֶלֶט	2 חוט אוֹטוֹבּוּס
נֶהָג מספר הקטעים	2
מַקְלֵט מספר הקטעים	2
נְתוּנִים דרג (מקסימום)	400kHz
קיבול - קלט	7PF
מֶשֶׁך	4.9 מ"מ
גוֹבַה יושב (מקסימום)	1.75 מ"מ
רוֹחַב	3.9 מ"מ
ROHS סטָטוּס	ROHS3 תואם

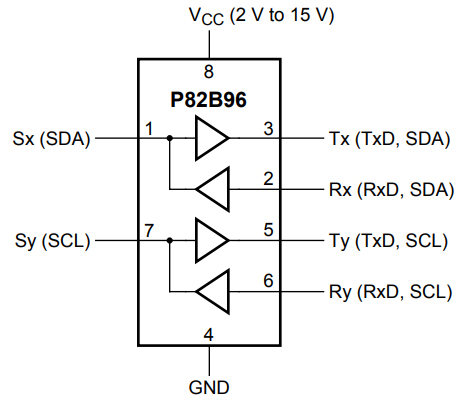

תרשים בלוק של P82B96

אלטרנטיבות ל- P82B96

מספר הדגם	יַצרָן	תֵאוּר
P82B96PN, 112	NXP מוליכים למחצה	P82b96p - טבילה של חיץ אוטובוס דו כיווני כפול
P82b96pe4	טקסס מכשירים	כָּפוּל משדר קו, PDIP8, תואם ROHS, פלסטיק, DIP-8
9.4e+11	NXP מוליכים למחצה	IC מעגל מיקרו-מעבד מיוחד, PDIP8, DIP-8, מיקרו-מעבד IC: אחר
P82b96p	טקסס מכשירים	2 סיביות דו-כיווני 2- עד 15-V 400-KHz I2C/SMBUS Buffer/Extender 8-PDIP -40 עד 85 מעלות צלזיוס

מוצרים דומים

מספר חלק	יַצרָן	חבילה / מקרה	מתח אספקה	קֶלֶט	רמת רגישות לחות (MSL)	זמן ההובלה של המפעל	מֶשֶׁך	תְפוּקָה	ספירת סיכה	צפה בהשוואה
P82B96TD, 112	NXP ארה"ב בע"מ	8-Soic (0.154, רוחב 3.90 מ"מ)	5 V.	2 חוט אוֹטוֹבּוּס	1 (בִּלתִי מוּגבָּל)	7 שבועות	4.9 מ.מ.	2 חוט אוֹטוֹבּוּס	8	P82B96TD, 112 VS PCA9601D, 118
PCA9601D, 118	NXP ארה"ב בע"מ	8-Soic (0.154, רוחב 3.90 מ"מ)	3.3 V	2 חוט אוֹטוֹבּוּס	1 (בִּלתִי מוּגבָּל)	7 שבועות	4.9 מ.מ.	2 חוט אוֹטוֹבּוּס	8	PCA9601D, 118 לעומת P82B96TD, 112
PCA9600D, 118	NXP ארה"ב בע"מ	8-Soic (0.154, רוחב 3.90 מ"מ)	5 V.	2 חוט אוֹטוֹבּוּס	1 (בִּלתִי מוּגבָּל)	7 שבועות	4.9 מ.מ.	2 חוט אוֹטוֹבּוּס	8	PCA9600D, 118 לעומת P82B96TD, 112
PCA9600D, 112	NXP ארה"ב בע"מ	8-Soic (0.154, רוחב 3.90 מ"מ)	5 V.	2 חוט אוֹטוֹבּוּס	1 (בִּלתִי מוּגבָּל)	7 שבועות	4.9 מ.מ.	2 חוט אוֹטוֹבּוּס	8	PCA9600D, 112 לעומת P82B96TD, 112

יישומים של P82B96

גמישות ממשק

ה- P82B96 מצטיין בממשק I2C-BOS הפועלים עם מגוון רמות לוגיקה, בין 5V ל- 3V או אפילו עד 15V.תכונה זו מוכיחה לא יסולא בפז בסביבות מתח מעורב, ומבטיחה תקשורת יעילה בין רכיבים עם מפרטי מתח שונים.

גישור בין תקני I2C ו- SMBUS: המכשיר מתאים את ה- I2C אותות בצורה חלקה לתקני SMBUS, ומבטיח תאימות על פני פרוטוקולי תקשורת שונים.יכולת הסתגלות זו משפרת את התועלת שלה במערכות המשלבות מכשירי I2C וגם SMBUS, ומרחיבה את היישומים הפוטנציאליים של ה- P82B96 במערכות אקולוגיות אלקטרוניות מגוונות.

המרת אוטובוס דיפרנציאלית

יכולת בולטת של ה- P82B96 היא המרתו של אותות I2C סטנדרטיים לחומרת אוטובוס דיפרנציאלית.המרה זו משפרת את שלמות האות, ושמירה על נאמנות נתונים על כבלים ארוכים או בתנאים רועשים חשמליים.איתות דיפרנציאלי הופך בעיקר בעל ערך בהגדרות מעשיות בהן הפרעות אלקטרומגנטיות (EMI) עשויות לפגוע בתקשורת IIC מסורתית.

בידוד אופטי ברשתות i2c

השימוש בצוללים אופטיים עם ה- P82B96 לבידוד אופטי משפר באופן משמעותי את איתנות התקשורת בסביבות רועשות חשמליות.בידוד קטעי רשת שונים משפר את אמינות המערכת על ידי הפחתת הסיכונים של דוקרני מתח ולולאות קרקע.אוטומציה תעשייתית מעסיקה לעתים קרובות טכניקה זו כדי להגן על רכיבים רגישים, מה שמבטיח פעולות יציבות ובלתי מופרעות.

שיפור המהירות התפעולית: ה- P82B96 תומך במהירויות תפעוליות של עד 400 קילו הרץ, ומאפשר העברת נתונים מהירה ביישומים במהירות גבוהה.יכולת זו משמשת בתרחישים התלויים בתקשורת מהירה, כגון מערכות רכישת נתונים ופלטפורמות מסחר בתדר גבוה.איזון המהירות הגבוהה והאמינות עומד כאבן פינה במערכות בהן נדרשת העברת נתונים מהירה לתוצאות הביצועים.

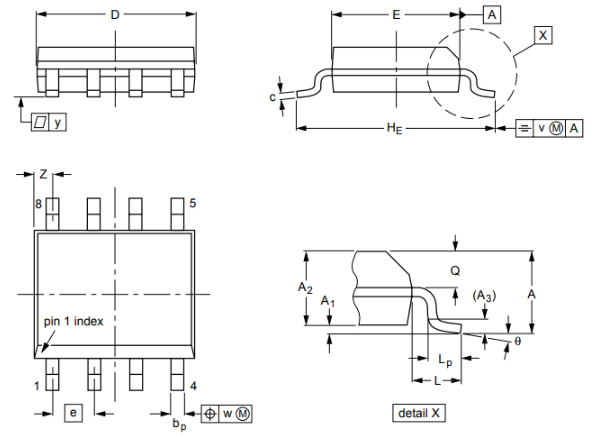

פרטי אריזה של P82B96

יַצרָן

מוליכים למחצה של NXP מספקת פתרונות קישוריות מאובטחים המעוצבים בקפידה למערכות משובצות, הנתמכות על ידי כוח אדם עולמי של 45,000 מומחים ביותר מ -35 מדינות.עם נוכחות בולטת בענף הטכנולוגיה המשתרעת על פני יותר משישה עשורים, NXP מניעה כל הזמן את גבול החדשנות, בעיקר ברכבים מחוברים מאובטחים, אבטחה מקיפה ופתרונות מחוברים חכמים.

המיזוג של רכיבי מוליכים למחצה של Freescale לתיק ה- NXP הרחיב את אופקי החברה.מיזוג זה משמש מומחיות טכנית עצומה עם מגוון רחב של הצעות מוצרים, ומצייד את NXP כדי לנווט בנוף טכנולוגי המשתנה במהירות.יישומים יומיומיים - כמו שיפור בטיחות רכב וטכנולוגיות בית חכם - ממלאות את המסירות של NXP לרתום טכנולוגיה לטובת החברה הגדולה יותר.

NXP ממלאת תפקיד מרכזי בקידום בטיחות וקישוריות לרכב.הפתרונות שלהם מובילים לחידושים בנהיגה אוטונומית, תקשורת לרכב לרכב (V2V) ומערכות בידור ברכב.עליית מכוניות חשמליות ואוטונומיות דורשת אמצעי אבטחה משופרים וקישוריות חלקה, כאשר מיומנות NXP ניכרת.אתה יכול להכיר בערך של חידושים אלה, ולעתים קרובות וכתוצאה מכך פחות תאונות וניהול זרימת תנועה טובה יותר.

גיליון נתונים PDF

PCA9601D, 118 גיליונות נתונים:

מחזיקי סוללות גליליים. Pdf

PCA9601.PDF

שאלות נפוצות [שאלות נפוצות]

1. מה הפונקציה העיקרית של ה- P82B96?

ה- P82B96 משמש כגשר, מקים ממשק לוגי דו כיווני, שאינו תפס בין I²C-BUS רגיל לסוגי אוטובוס אחרים.זה מאפשר למערכות שונות לתקשר בצורה חלקה.זה בעיקר בעל ערך ביישומים הדורשים יכולת פעולה הדדית מגוונת של המערכת.

2. האם P82B96 תומך בהעברת נתונים במהירות גבוהה על פני מרחקים ארוכים?

כן, ה- P82B96 יכול להכיל שיעורי שעון גבוהים על פני כבלים ארוכים.למרחקים קצרים יותר, מספיק קיבול חיווט גוש לקירוב תזמון.עם זאת, כאשר מתמודדים עם אורכים נרחבים כמו 25 מטר, תיאוריית קו ההולכה הופכת ליישום יותר.היישום בפועל מגלה שכדי להבטיח ביצועים מיטביים, זה דומיננטי לשקול מאפייני קו העברה כמו התאמת עכבה ושלמות האות.צעדים אלה מסייעים במזעור שגיאות נתונים וחביון, תוך שיפור האמינות הכוללת של העברת הנתונים.

3. כיצד מתנהלת הדיודה ביישומי P82B96 מסוימים?

בתרחישים מסוימים שבהם יש יתר על המידה והצלצול, הדיודות ב- P82B96 עשויות לערוך.התרחשויות אלה קשורות לרוב לשינויי מתח פתאומי.אסטרטגיות הפחתה כוללות שילוב טכניקות סינון מתאימות, הבטחת ספקי כוח להישאר יציבים ומיקום נכון של קבלים.מדדים אלה יכולים להפחית משמעותית את ההולכה הלא רצויה, ובכך לשפר את היציבות והאמינות של ה- P82B96 ביישומים שונים.
