מערכת לולאה פתוחה לעומת מערכת לולאה סגורה: הבדלי מפתח, עבודה, יתרונות ויישומים

מערכות לולאה פתוחה ומעגל סגור מסבירות כיצד מערכת מגיבה כאשר אתה נותן לה קלט.במאמר זה תלמדו מה כל מערכת עושה, איך היא פועלת ומדוע משוב חשוב בשליטה בתוצאות.אתה גם תראה איך הרכיבים והיישומים שלהם שונים.זה מקל עליך להבין היכן נעשה שימוש נפוץ בכל מערכת.

קטלוג

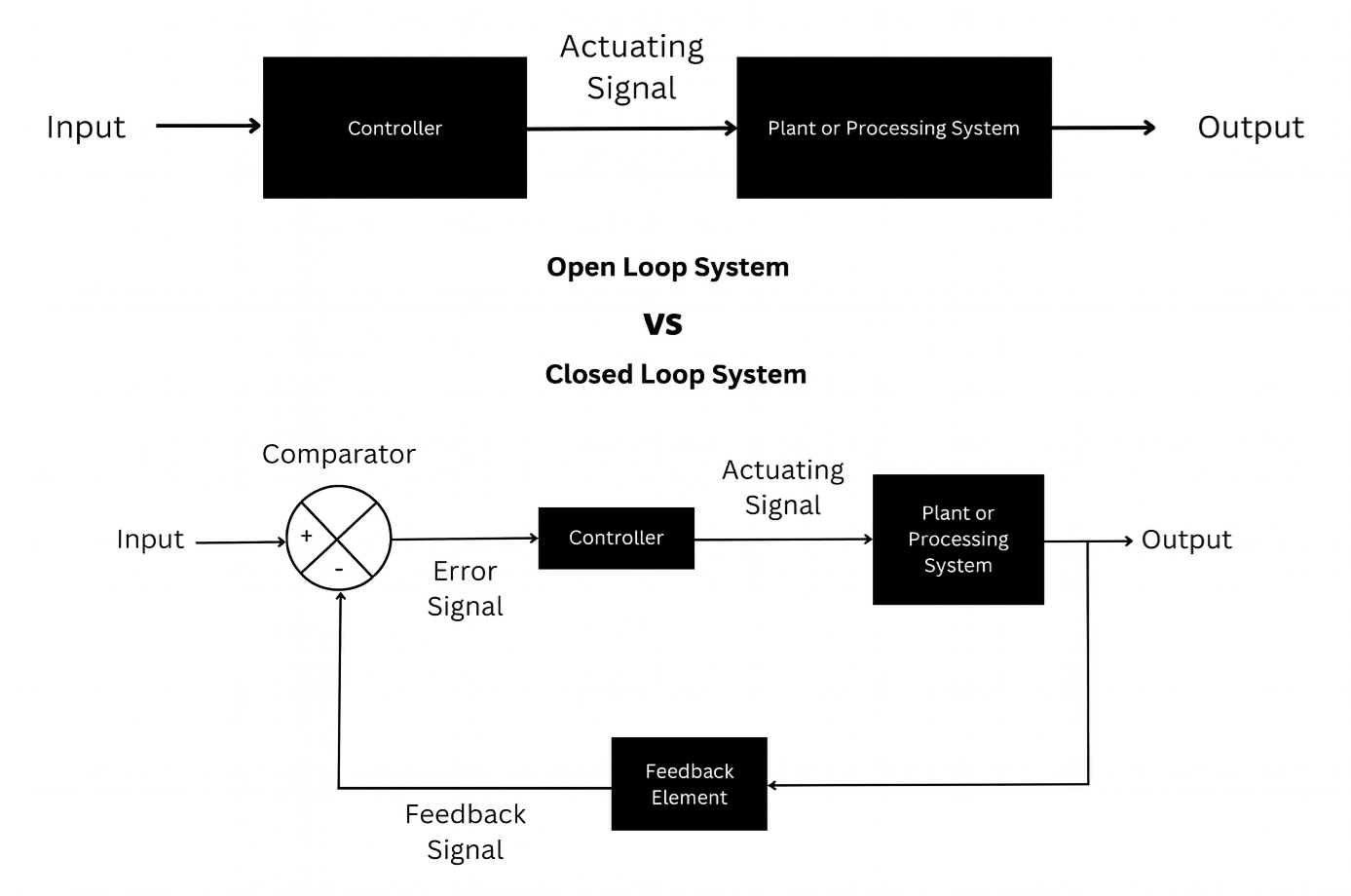

איור 1. מערכת לולאה פתוחה לעומת מערכת לולאה סגורה

מהי מערכת לולאה פתוחה?

מערכת לולאה פתוחה היא סוג של מערכת בקרה שבה הפלט אינו מנוטר או מושווה לקלט.פעולת הבקרה מיושמת אך ורק על סמך הקלט הנתון, מבלי להתחשב בתוצאה בפועל שהמערכת מייצרת.מכיוון שאין מנגנון משוב, המערכת לא יכולה לזהות או לתקן שגיאות בעצמה.כל שינוי או הפרעה משפיעים ישירות על הפלט ללא התאמה.התנהגות המערכת תלויה לחלוטין בהגדרות או כיול מוגדרים מראש.מערכות בקרת לולאה פתוחה מוגדרות בדרך כלל על ידי הפשטות שלהן והיעדר תיקון שגיאות אוטומטי.

מהי מערכת לולאה סגורה?

מערכת לולאה סגורה היא מערכת בקרה המשווה באופן רציף את התפוקה בפועל עם הקלט הרצוי באמצעות משוב.ההבדל בין הקלט והפלט, הנקרא אות השגיאה, קובע את פעולת הבקרה.השוואה זו מבוססת משוב מאפשרת למערכת להגיב אוטומטית לסטיות.הבקר מתאים את הפלט שלו כדי לצמצם או לבטל את השגיאה.כתוצאה מכך, המערכת שומרת על יישור הדוק יותר עם הביצועים הרצויים.מערכות לולאה סגורות מוגדרות על ידי יכולתן לווסת עצמית באמצעות משוב.

רכיבים של מערכת לולאה פתוחה לעומת לולאה סגורה

רכיב	לולאה פתוחה מערכת	סגור מערכת לולאות
קלט / אות התייחסות	משתמש בקלט כדי להתחיל בפעולה, אבל זה לא מושווה לפלט.	משתמש בקלט אשר מושווה באופן רציף לתפוקה בפועל.
בקר	שולח קבוע פעולת בקרה המבוססת רק על הקלט.	מתכוונן שליטה בפעולה מתמדת על סמך משוב.
מפעיל / אלמנט בקרה	פועל לפי פקודת הבקר ללא אימות.	משנה את זה פעולה המבוססת על משוב מהמערכת.
פלט / תהליך	הפלט הוא מיוצר אך לא נמדד או תוקן.	הפלט הוא מנוטר ומתוקן כדי להתאים לערך הרצוי.
חיישן / מכשיר מדידה	אין חיישן משמש למדידת תפוקה.	חיישנים למדוד פלט ולשלוח נתונים לבקר.
משוב נתיב / משווה	אין משוב השוואת נתיב או שגיאה.	נתיב משוב והשוואה חיוניים לזיהוי שגיאות.

כיצד פועלת מערכת לולאה פתוחה ומעגל סגור?

פתח מערכת לולאה

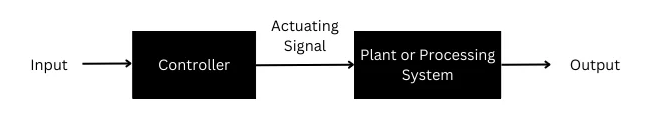

איור 2. תרשים בלוקים של מערכת לולאה פתוחה

מערכת לולאה פתוחה פועלת על ידי עיבוד אות הקלט מבלי לבדוק את הפלט המתקבל.כפי שמוצג באיור, הקלט מופעל ישירות לבקר, אשר יוצר אות הפעלה.אות הפעלה זה נשלח למפעל או למערכת העיבוד כדי להפיק את הפלט.הפלט נע קדימה בלבד ואינו מוחזר לבקר בשום צורה.מכיוון שאין נתיב משוב, לבקר אין מידע על הפלט בפועל.המערכת משלימה את פעולתה לאחר הפקת הפלט, ללא קשר לשאלה אם היא תואמת את התוצאה המיועדת.

מערכת לולאה סגורה

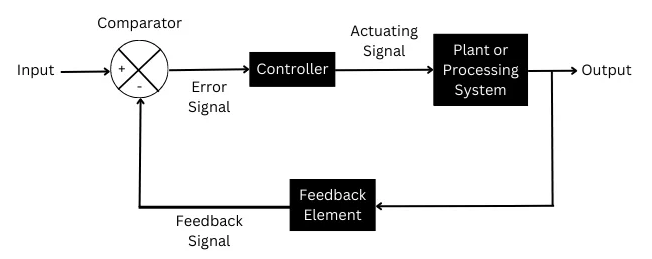

איור 3. תרשים בלוקים של מערכת לולאה סגורה

מערכת לולאה סגורה פועלת על ידי השוואה מתמדת של הפלט עם הקלט כדי לשלוט בתגובת המערכת.באיור, הקלט נשלח תחילה למשווה, שם הוא מושווה לאות המשוב מהפלט.המשווה הזה מייצר אות שגיאה המייצג את ההבדל בין הקלט הרצוי לפלט בפועל.אות השגיאה נשלח לאחר מכן לבקר, אשר יוצר אות הפעלה מתאים.אות הפעלה זה מניע את המפעל או מערכת העיבוד לייצר את הפלט.הפלט מוחזר דרך אלמנט משוב אל המשווה, ויוצר לולאה שלמה המאפשרת התאמה רציפה.

יישומים של מערכת לולאה פתוחה לעומת לולאה סגורה

יישום אזור	לולאה פתוחה מערכת	סגור מערכת לולאות
משק בית מכשירי חשמל	כביסה מכונות (מבוססות טיימר): פעלו לזמן קבוע מבלי לבדוק את הפלט.	תרמוסטטים במזגנים ובמקררים: התאם את הטמפרטורה באמצעות משוב.
חימום ו בישול	מיקרוגל תנורים (מבוקרים בזמן): החימום תלוי רק בזמן שנקבע מראש.	מבוקר טמפרטורה תנורים: לווסת את החום באמצעות חיישנים.
תנועה ו תחבורה	זמן קבוע רמזורים: שנה אותות בהתבסס על תזמון מוגדר מראש.	שייט מערכות בקרה: שמרו על מהירות הרכב באמצעות משוב.
תעשייתי מכונות	מסוע חגורות: פועל במהירות קבועה ללא ניטור עומס.	תעשייתי בקרת מהירות מנוע: שומר על מהירות בעומסים משתנים.
כוח ו מערכות חשמל	סוללה בסיסית מטענים: אספקת מתח או זרם קבועים.	אוטומטי ווסתי מתח (AVR): שמור על מתח מוצא יציב.
אוטומציה ובקרה	מבוסס טיימר מערכות השקיה: פועלות למשך פרקי זמן מוגדרים מראש.	מבוסס PLC מערכות בקרת תהליך: התאם את הפעולות באמצעות משוב חיישנים.
רובוטיקה ו בקרת תנועה	פשוט מכונות שחוזרות על עצמן: בצעו תנועות קבועות.	מנועי סרוו וזרועות רובוטיות: שליטה במיקום ובמהירות בצורה מדויקת.
נוזל ו בקרת רמות	מים ידניים משאבות: פועלות ללא חישת מפלס.	אוטומטי בקרי מפלס מים: הפעלה ועצירה של משאבות על סמך משוב.

היתרונות של מערכת לולאה פתוחה ומעגל סגור

היתרונות של מערכת לולאה פתוחה

• עיצוב פשוט וקל להבנה

• עלות נמוכה עקב פחות רכיבים

• זמן תגובה מהיר

• בנייה ותחזוקה קלה

• אין צורך בחיישנים או ברכיבי משוב

• פעולה יציבה ללא תנודות הנגרמות על ידי משוב

• אידיאלי לתנאי הפעלה קבועים וצפויים

היתרונות של מערכת לולאה סגורה

• דיוק גבוה באמצעות משוב רציף

• איתור ותיקון שגיאות אוטומטיים

• פחות מושפע מהפרעות חיצוניות

• ביצועים טובים יותר בתנאי עומס משתנים

• אמינות ועקביות משופרים

• יכולת ייצוב תהליכים לא יציבים

• מתאים ליישומים מורכבים ומבוססים על דיוק

החסרונות של מערכות לולאה פתוחה ומעגל סגור

החסרונות של מערכת לולאה פתוחה

• אין משוב, כך שלא ניתן לתקן שגיאות

• דיוק נמוך יותר ממערכות לולאה סגורה

• רגישות גבוהה להפרעות ושינויי פרמטרים

• הפלט תלוי לחלוטין בכיול

• כושר הסתגלות לקוי לתנאים משתנים

• לא מתאים לבקרה מורכבת או מדויקת

החסרונות של מערכת לולאה סגורה

• עיצוב ויישום מורכבים יותר

• עלות גבוהה יותר עקב חיישנים ורכיבי משוב

• דורש תחזוקה שוטפת וכיול

• תגובה איטית יותר עקב עיבוד משוב

• סיכון לחוסר יציבות או תנודות אם תוכנן בצורה גרועה

• כשל ברכיבי משוב עלול להשפיע על ביצועי המערכת

מערכת לולאה פתוחה לעומת מערכת לולאה סגורה

פרמטר	לולאה פתוחה מערכת	סגור מערכת לולאות
משוב נוכחות	אין משוב נעשה שימוש בנתיב.	נתיב משוב מהווה חלק חשוב מהמערכת.
שליטה פעולה	פעולת בקרה תלוי רק באות הכניסה.	שליטה הפעולה תלויה בשגיאה בין קלט לפלט.
שגיאה תיקון	שגיאות לא יכולות להתגלות או לתקן באופן אוטומטי.	שגיאות הן זוהה ומתוקנת ללא הרף.
דיוק	דיוק נמוך עקב היעדר משוב.	דיוק גבוה בשל בקרת משוב רציפה.
מורכבות	מערכת פשוטה מבנה ועיצוב.	מורכב יותר עקב חיישנים ומעגלי משוב.
יַצִיבוּת	באופן טבעי יציב בתנאים קבועים.	יציבות תלוי בתכנון משוב נכון.
זמן תגובה	מהיר יותר תגובה מכיוון שלא מעורב עיבוד משוב.	מעט איטי יותר עקב משוב ותהליך השוואה.
הפרעה טיפול	מאוד מושפע מהפרעות חיצוניות.	פחות מושפע שכן משוב מפצה על הפרעות.
אמינות	פחות אמין כאשר תנאי ההפעלה משתנים.	יותר אמין בתנאים משתנים.
חיישן דרישה	חיישנים הם לא נדרש.	חיישנים הם נדרש למדידת תפוקה.
תחזוקה	קל ל לשמור על מבנה פשוט.	דורש תחזוקה שוטפת וכיול.
יכולת הסתגלות	מסכן הסתגלות לעומס או לשינויים סביבתיים.	גבוה הסתגלות לשינויים והפרעות.

מסקנה

מערכות לולאה פתוחות הן פשוטות ובעלות נמוכה, אך אינן יכולות לתקן שגיאות מכיוון שאינן משתמשות במשוב.מערכות לולאה סגורות משתמשות במשוב כדי להתאים את הפלט, מה שהופך אותן למדוייקות ואמינות יותר.ההבדלים ברכיבים, בפעולה, ביתרונות ובמגבלות מדגישים כיצד משוב משפיע על התנהגות המערכת.הבחירה בין מערכות אלו תלויה בדיוק הנדרש, מורכבות, עלות ותנאי תפעול.
