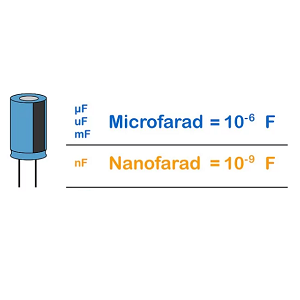

ננו -פרדות ומיקרו -פרדות: מדריך מקיף לקיבול והמרות

יחידות קטנות כמו Nanofarads (NF) ו- Microfarads (μF) עוזרות לנו למדוד כיצד קבלים עובדים.קבלים הם חלקים המשמשים כמעט בכל המכשירים האלקטרוניים לאחסון ולשלוט בחשמל.מאמר זה בודק מהם ננו -פרדות ומיקרו -פרדות, כיצד משתמשים בהם באלקטרוניקה וכיצד לעבור בין יחידות אלה.נראה כיצד יחידות אלה עוזרות לגרום למכשירים לעבוד טוב יותר ואמינה יותר.כמו כן, נלמד על ערכי קבלים נפוצים וכיצד לחשב את השפעת הקבלים במעגלים המשתמשים בזרם חילופין (AC), המסייע בוודאות מערכות אלקטרוניות פועלות בצורה חלקה.

קָטָלוֹג

מהו Nanofarad (NF)?

THE Nanofarad (NF) היא יחידה קטנה של קיבול חשמלי.זה שווה למיליארד מפארד (1 nf = 10⁻⁹ f).יחידה זו חשובה מאוד באלקטרוניקה, במיוחד למדידת קיבול של רכיבים קטנים כמו קבלים.קבלים עוזרים לאחסון ושחרור אנרגיה חשמלית, והם משמשים כמעט בכל מכשיר אלקטרוני.ה- Nanofarad הוא חלק ממערכת היחידות הבינלאומית (SI), המבטיחה מדידות מדויקות וסטנדרטיות בהנדסת חשמל.קיבול הוא יכולתו של קבל לאחסן מטען חשמלי.למרות שננו -פרד הוא כמות קטנה מאוד, הוא ממלא תפקיד חשוב במעגלים אלקטרוניים רבים.ערכי הקיבול הזעירים הללו עוזרים לאותות אלקטרוניים מכוונון עדין.קבלים ננו -פרד משמשים לרוב במעגלים הזקוקים לשליטה מדויקת, כגון מתנדים היוצרים אותות חוזרים, מערכות עיבוד אותות המטפלות בהעברת נתונים ומעגלי תזמון השולטים כאשר פעולות אלקטרוניות מתרחשות.

ביישומים, קבלים עם דירוג Nanofarad עוזרים למכשירים אלקטרוניים לעבוד טוב יותר ומהיר יותר.הם מגיבים במהירות לשינויים באותות החשמל ומאחסנים ביעילות כמויות קטנות של טעינה.קבלים אלה מועילים במעגלי תדר רדיו (RF), בהם הם עוזרים לשלוח ולקבל אותות.הם נמצאים גם במערכות דיכוי רעש, המשפרות את איכות האות על ידי הפחתת הפרעות חשמל לא רצויות.שימוש נוסף הוא במעגלי אספקת החשמל, שם הם מייצבים מתח ומגנים על חלקים אלקטרוניים רגישים מפני שינויי מתח פתאומי.כדי להקל על העיצוב האלקטרוני, ה- Nanofarad נכתב כ- NF בתרשימי מעגלים ובמסמכים טכניים.קיצור זה עוזר לזהות במהירות את הקבלים הנכונים לפרויקטים.השימוש בערך הקבל הנכון חשוב, במיוחד במעגלים בתדר גבוה, בהם אפילו טעויות קטנות עלולות לגרום לבעיות.

מה המיקרו -פרד (μF)?

THE microfarad (μF) היא יחידה של קיבול חשמלי.זה שווה למיליון של פארד (1 μF = 10⁻⁶ F).יחידה זו משמשת לרוב למדידת קיבולם של קבלים גדולים יותר.קבלים אלה עוזרים לאחסון ושחרור אנרגיה חשמלית במכשירים כמו ספקי חשמל, מערכות שמע ומסנני איתות.מכיוון שהם יכולים לאחסן טעינה רבה יותר מאשר קבלים קטנים יותר, קבלים Microfarad משמשים במעגלים הזקוקים לביצועים יציבים ואמינים.באלקטרוניקה, קבלים עם ערכי מיקרופארד ממלאים תפקיד במעגלי אספקת החשמל.הם עוזרים להפחית את שינויי המתח ולשמור על יציב הפלט החשמלי.זה חשוב במכשירים הדורשים ספק כוח קבוע.

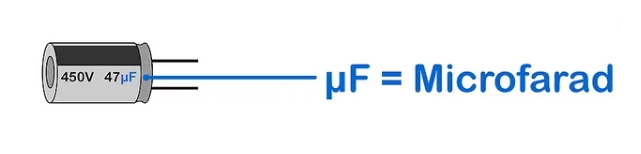

איור 2. איור 2. מיקרו -פרד

במערכות שמע, קבלים Microfarad משמשים לצימוד אותות. הם מאפשרים לאותות זרם חילופין (AC) לעבור חסימת זרם ישיר (DC), המסייעת לשמור על ברור ובלתי מעוות קוֹל.ללא קבלים אלה, אותות DC לא רצויים עלולים לפגוע בשמע צִיוּד.קבלים Microfarad מועילים גם באחסון אנרגיה מערכות.הם עוזרים להחליק את אספקת החשמל על ידי אחסון ושחרור אנרגיה במידת הצורך.זה מועיל במכשירים אלקטרוניים שחייבים התאם במהירות לדרישות החשמל המשתנות.מגאדג'טים קטנים לגדולים מכונות תעשייתיות, קבלים אלה משפרים את היעילות ו אֲמִינוּת.על ידי פועלים כמאגרי אנרגיה הם מונעים מתח פתאומי טיפות או דוקרנים שעלולים להזיק לרכיבים רגישים.

אחד הסוגים הנפוצים ביותר של קבלים Microfarad הוא הקבל האלקטרוליטי.קבלים אלה נמצאים לרוב במעגלים הממירים זרם חילופי (AC) לזרם ישיר (DC).המרה זו נחוצה למכשירים אלקטרוניים רבים, שכן הרוב פועלים על כוח DC.קבלים Microfarad במעגלים אלה עוזרים להבטיח זרימת כוח חלקה ויציבה, החשובה לתפקוד נכון של רכיבים אלקטרוניים.הם גם מרחיבים את אורך החיים של מכשירים על ידי הפחתת הלחץ על חלקים חשמליים.כדי להקל על הזיהוי, קבלים Microfarad מסומנים עם ערך הקיבול שלהם, כמו 1 μF עבור מיקרו -פרד אחד.סימון זה עוזר לבחור את הקבל המתאים למעגלים שלהם.השימוש בערך הקבל הנכון נדרש כדי להימנע מתקלות או תקלות במעגל.על ידי ביצוע תיוג סטנדרטי והבנת תפקידם של קבלים Microfarad, תוכלו לתכנן ולבנות מערכות אלקטרוניות אמינות למגוון רחב של יישומים.

פארד ומדידות קיבוליות

הפארד (ו) הוא היחידה הרשמית של הקיבול במערכת היחידות הבינלאומית (SI).זה עוזר למדוד כמה טעינה חשמלית קיבול יכול לאחסן.פארד מוגדר באמצעות המשוואה:

בנוסחה זו, ג מייצג קיבול בפארדס, ש מייצג את המטען בקולומבים, ו V הוא המתח בוולט.לקבל קיבול קיבול של פארד אחד אם אחסון מטען של קולומב אחד גורם למתח שלו להתגבר על ידי וולט אחד.המשמעות היא שפרד מודד עד כמה קיבול יכול להחזיק ולשחרר אנרגיה חשמלית.עם זאת, פארד אחד הוא יחידה גדולה מאוד, מה שהופך אותה לבלתי מעשית לאלקטרוניקה היומיומית.אם לקבל היה קיבול של פארד אחד, זה היה גדול מכדי להשתלב ברוב המכשירים האלקטרוניים.במקום זאת, השתמש ביחידות קטנות יותר כמו Microfarads (μF), Nanofarads (NF) ו- Picofarads (PF).יחידות קטנות יותר אלה מקלות על עיצוב מעגלים אלקטרוניים קומפקטיים ויעילים מבלי לתפוס יותר מדי מקום.באמצעות יחידות משנה אלה ניתן לבנות קבלים בגדלים שונים כך שיתאימו לצרכים ספציפיים.בין אם בטלפונים ניידים קטנים או במערכות חשמל גדולות, קבלים עוזרים להחליק שינויי מתח, מסננים רעש לא רצוי ומגן על מעגלים מפני קוצים מתח פתאומי.

למרות שרוב המכשירים האלקטרוניים משתמשים בקבלים עם ערכי Microfarad או Nanofarad, ה- FARAD עדיין חשוב ביישומים מיוחדים.דוגמא אחת היא SuperCapacitors, בעלי ערכי קיבול גבוהים מאוד.מעצבי -על אלה משמשים ברכבים חשמליים, שם הם מספקים פרצי אנרגיה מהירים, ובמערכות אנרגיה מתחדשת, שם הם עוזרים לייצב את אספקת החשמל.מכיוון שהם יכולים להטעין ולפרוק במהירות, ציפיות -על מועילות לטיפול בדרישות אנרגיה גבוהה ביעילות.הבנת הפארד והיחידות הקטנות יותר שלה עוזרת לבחור את הקבלים הנכונים לעיצובים אלקטרוניים שונים.על ידי בחירת ערך הקיבול המתאים, אתה יכול להבטיח כי מכשירים יעבדו בצורה חלקה ואמינות.ידע זה נדרש לפיתוח מערכות אלקטרוניות טובות ויעילות יותר בענפים שונים.

Nanofarad לטבלת המרות Microfarad

טבלה המציגה מדידות ננו -פרד שונות שהוסבו למיקרו -פרדות.

Nanofarad (NF)	Microfarad (μF)
0.01 nf	0.00001 μF
0.1 nf	0.0001 μF
1 nf	0.001 μF
2 nf	0.002 μF
3 nf	0.003 μF
4 nf	0.004 μF
5 nf	0.005 μF
6 נ.פ.	0.006 μF
7 nf	0.007 μF
8 נ.פ.	0.008 μF
9 נ.פ.	0.009 μF
10 nf	0.01 μF
20 נ.פ.	0.02 μF
30 נ.פ.	0.03 μF
40 nf	0.04 μF
50 nf	0.05 μF
60 נ.פ.	0.06 μF
70 נ.פ.	0.07 μF
80 נ.פ.	0.08 μF
90 נ.פ.	0.09 μF
100 nf	0.1 μF
200 נ.פ.	0.2 מיקרומטר
300 נ.פ.	0.3 מיקרומטר
400 nf	0.4 מיקרומטר
500 נ.פ.	0.5 מיקרומטר
600 nf	0.6 מיקרומטר
700 נ.פ.	0.7 מיקרומטר
800 נ.פ.	0.8 מיקרומטר
900 נ.פ.	0.9 מיקרומטר
1 000 nf	1 μF
2 000 nf	2 μF
3 000 nf	3 μF
4 000 nf	4 μF
5 000 nf	5 μF
6 000 nf	6 μF
7 000 nf	7 μF
8 000 nf	8 μF
9 000 nf	9 μF
10 000 NF	10 μF

כיצד להמיר ננו -פרדות למיקרו -פרדים?

המרת ערכי קיבול מננו -פרדות (NF) למיקרו -פרדות (μF) היא משימה חשובה באלקטרוניקה.זה עוזר לבחור את הקבלים הנכונים למעגלים, להבטיח כי הרכיבים יעבדו נכון יחד.יחידות מדידה שונות משמשות לתיאור הקיבול, ולכן הבנה כיצד לעבור ביניהן נדרשת בעת קריאת דיאגרמות מעגלים, הזמנת חלקים או החלפת קבלים במכשירים אלקטרוניים.

שיטת המרה

כדי להמיר ננו -פרדות למיקרו -פרדות, עליכם לזכור כלל פשוט:

המשמעות היא שכדי לשנות ערך קיבול מננו -פרדות למיקרו -פרדות, אתה פשוט מחלק ב -1000. שיטה זו מבטיחה דיוק ועקביות כשאתה עובד עם ערכי קבלים שונים ביישומים אלקטרוניים שונים.נניח שיש לך קבלים שכותרתו 5000 NF ואתה צריך להמיר אותו למיקרו -פרדות:

אז, 5000 NF שווה ל 5 μF.על ידי ביצוע כלל חלוקה פשוט זה, אתה יכול להמיר במהירות כל ערך ננו -פרד למיקרו -פרדות ללא בלבול.הסיבה שמאחורי המרה זו נעוצה בהגדרות של קידומות מטריות המשמשות במערכת היחידות הבינלאומית (SI):

• מיקרו (מיקרו) פירושו 10⁻⁶ פארדים (מיליון מליון פארד).

• ננו (N) פירושו 10⁻⁹ פארדס (מיליארד פראד).

מכיוון שמיקרו -פרד אחד (1 μF) שווה ל 1000 ננו -פרדות (1000 NF), ההמרה עוקבת אחר יחס פשוט 1000: 1.זה הופך את החישובים לקלים ומסייע במניעת טעויות בעת מעבר בין יחידות קיבול שונות.המרה זו שימושית מאוד באלקטרוניקה, במיוחד בעת קריאת ערכי קבלים בתרשימי מעגלים או עובדים עם מערכות תיוג שונות.חלק מהיצרנים מפרטים קיבול בננו -פארדים, בעוד שאחרים משתמשים במיקרו -פרדים.היכולת לעבור בין יחידות אלה מסייעת במניעת שגיאות בבחירת רכיבים.יש צורך גם בידע זה בעת החלפת קבלים.אם מעגל דורש 0.47 μF, אך הקבל הזמין מסומן 470 NF, בידיעה ש 470 NF = 0.47 μF מאפשר לך להשתמש בביטחון בחלק הנכון.על ידי שליטה בהמרה פשוטה זו, באפשרותך להבטיח בחירת קבלים נכונה, לשמור על פונקציונליות במעגל ולמנוע כישלונות חשמליים הן בגאדג'טים אלקטרוניים קטנים והן במערכות תעשייתיות מורכבות.

נוסחאות המרת קיבול

הבנת כיצד להמיר ערכי קיבול בין יחידות שונות חשובה מאוד באלקטרוניקה.בעת תכנון מעגלים, אחרים עובדים לעתים קרובות עם קבלים המסומנים ביחידות שונות, כמו ננו -פרדות (NF) ומיקרופארדים (μF).הידיעה כיצד לעבור בין יחידות אלה עוזרת להבטיח כי הרכיבים הנכונים נבחרים ומשמשים נכון במערכות אלקטרוניות.קיבול הוא מדד לכמה מטען חשמלי שקבל יכול לאחסן.מכיוון שקבלים מגיעים בגדלים רבים, הם מסומנים עם קידומות יחידה שונות כדי להקל על הקריאה והשימוש בערכים שלהם.היכולת להמיר בין ננו -פרדות (NF) למיקרו -פרדות (μF) היא צורך בתכנון, ניתוח ופתרון בעיות אלקטרוניות.

לשנות ערך קיבול מ Nanofarads (NF) אֶל מיקרו -פרדות (μF), הכפל את מספר הננו -פרדות ב- 0.001.הסיבה לכך היא ש- Microfarad 1 שווה ל 1000 ננו -פרדות.נוסחת ההמרה:

דוגמה, אם יש לך קבלים של 2200 NF ואתה רוצה להמיר אותו למיקרו -פרדות:

אז, 2200 NF שווה ל -2.2 מיקרוגרם.

להמיר ערך קיבול מ מיקרו -פרדות (μF) אֶל Nanofarads (NF), הכפל את מספר המיקרו -פרדות ב -1000. מכיוון ש- Microfarad 1 מכיל 1000 ננו -פרדות, כפל פשוט זה מסייע במציאת הערך המקביל במהירות.נוסחת ההמרה:

דוגמה, אם יש לך קבל עם קיבול של 4.7 מיקרוגרם ורוצה להמיר אותו לננו -פרדות:

אז, 4.7 μF שווה ל 4700 nf.

הנוסחאות הפשוטות הללו מקלות על העבודה עם ערכי קיבול שונים.דיאגרמות מעגלים, גיליונות נתונים ותוויות רכיבים רבים משתמשים ביחידות שונות, כך שהמרות מהירות ומדויקות מסייעות בבחירת הקבל הנכון בעת ​​החלפת או שדרוג רכיבים, קריאה ופרשנות של דיאגרמות במעגל עם סימון יחידה משתנה, תוך הבטחת פונקציונליות מעגל נכונה עם ערך הקיבול הנכון,ומניעת שגיאות העלולות להוביל לתקלות או חוסר יעילות.על ידי שליטה בהמרות אלה, כל מי שעובד עם אלקטרוניקה יכול לטפל בביטחון של קבלים ומעגלי עיצוב המתפקדים בצורה יעילה ואמינה.בין אם העבודה על גאדג'טים אלקטרוניים קטנים או מערכות חשמל גדולות, חישובים פשוטים אלה מבטיחים דיוק בעיצוב ובביצועים במעגלים.

יישום טכניקות המרה בתרחישים מעשיים

המרת ערכי קיבול מננו -פרדות (NF) למיקרו -פרדות (μF) היא משימה נפוצה באלקטרוניקה.רכיבים אלקטרוניים רבים, במיוחד קבלים, מסומנים עם קידומות יחידה שונות בהתאם ליצרן או לאזור.דיאגרמות מעגלים ומפרטים טכניים מפרטים ערכי קיבול במיקרו -פרדים, בעוד שאחרים משתמשים בננו -פרדות.כדי להבטיח כי הקבל הנכון משמש במעגל, עליך להיות מסוגל להמיר בין יחידות אלה בקלות.יכולת זו מסייעת במניעת שגיאות, מבטיחה תאימות בין רכיבים ומאפשרת פונקציונליות מעגל חלק.בין אם תכנון מעגל חדש, פתרון בעיות קיים, או החלפת קבלים, המרות מהירות ומדויקות בין ננו -פרדות למיקרו -פרדות עוזרות לשמור על יעילות ואמינות במערכות אלקטרוניות.

תרחיש נפוץ אחד בו יש צורך בהמרת קיבול הוא בעבודה עם ערכי קיבול גדולים יותר.נניח שיש לך קבלים שכותרתו 2000 nanofarads (NF), אך תרשים המעגל שלך מציין כי הקיבול הנדרש צריך להיות במיקרו -פרדות (μF).כדי לבדוק אם קבל זה מתאים, עליך להמיר את ערכו למיקרו -פרדים.הנוסחה להמרת NF ל- μF היא פשוטה: חלקו את הקיבול בננו -פרדות ב 1000. יישום נוסחה זו, אנו מחשבים 2000 NF ÷ 1000 = 2 μF.המשמעות היא שקבל עם 2000 nf של קיבול שווה ל -2 מיקרוגרם, וניתן להשתמש בו בכל מעגל הדורש קבלים של 2 מיקרוגרם.המרה מהירה זו מאפשרת לאמת את מפרטי הרכיבים ולהבטיח שהקול הנכון נבחר למעגל.

דוגמא נוספת כוללת המרת ערכי קיבול קטנים יותר מננו -פרדות למיקרו -פרדות.נניח שיש לך קבל עם קיבול של 750 NF, אך המעגל מחייב את הערך להיות ב- μF לצורך תאימות.בעזרת אותה נוסחת המרה אנו מחלקים 750 NF ב- 1000, מה שמביא ל 0.75 μF.זה מאשר כי קבל שכותרתו 750 NF זהה לאחד שכותרתו 0.75 מיקרוגרם.שיטה פשוטה אך יעילה זו מסייעת במניעת בלבול בעת בחירה או החלפת קבלים, ומבטיחה כי הערכים הנכונים משמשים לשמירה על יעילות ויציבות המעגל.

הבנה ויישום המרות אלה חשובה מכיוון שערכי הקיבול מתבטאים לרוב ביחידות שונות על פני מסמכים טכניים ותרשימי מעגלים שונים.עבודה עם גיליון נתונים המפרט ערכי קבלים ב- Nanofarads אך המעגל מתכנן משתמש במיקרו -פרדים, בידיעה להמיר בין השניים מבטיחה שנבחר הרכיבים הנכונים.ידע זה שימושי בעת הזמנת קבלים מספקים שונים.במקרים בהם ערך קבלים ספציפי אינו זמין, המרה בין יחידות אלה מאפשרת למצוא אלטרנטיבה מתאימה עם קיבול שווה, ומניעת עיכובים בהרכבת מעגלים או בתיקון.שליטה בטכניקות המרה של קיבול, מבטיחות דיוק, תאימות ואמינות של מעגלים אלקטרוניים.המרת בין ננו -פרדות למיקרו -פרדות מסייעת במניעת תקלות במעגל, הימנעות מטעויות יקרות והבטחת ביצועים אלקטרוניים חלקים.בין אם העבודה על גאדג'טים אלקטרוניים פשוטים או מעגלים תעשייתיים מורכבים, הידיעה כיצד לעבור במהירות ובמדויק בין יחידות אלה היא מיומנות חשובה המשפרת את היעילות והדיוק בעיצוב אלקטרוני ופתרון בעיות.

ערכי קיבול סטנדרטיים וסדרה אלקטרונית

באלקטרוניקה, קבלים מגיעים בערכים רבים ושונים, אך לא כל ערך אפשרי מיוצר.במקום זאת, ערכי קבלים עוקבים אחר מערכת סטנדרטית הנקראת סדרת E.מערכת זו מסייעת להבטיח כי קבלים זמינים בערכים הגיוניים ומעשיים, מה שמקל על בחירת הרכיבים הנכונים למעגלים.הסדרה האלקטרונית מסדרת ערכים באופן המכסה רמות שונות של דיוק וסובלנות, ומאפשרת למכשירים אלקטרוניים לתפקד באופן אמין מבלי לדרוש מגוון אינסופי של ערכי רכיב.

הסדרה האלקטרונית היא מערכת המארגנת ערכי רכיב בצורה מובנית, ומחלקת כל עשור (מגוון ערכים בין 1 ל 10, 10 עד 100 וכן הלאה) למספר ספציפי של ערכים מועדפים.ערכים אלה נבחרים באמצעות סולם לוגריתמי, מה שאומר שכל שלב בסדרה מייצג עלייה באחוזים מהערך הקודם.קבוצות הסדרה האלקטרונית השונות קיימות כדי להתאים לרמות שונות של סובלנות ברכיבים אלקטרוניים.ככל שיש לסדרה יותר ערכים בעשור, כך הסובלנות הדוקה יותר והרכיבים מדויקים יותר.

סדרת E3: מכיל 3 ערכים בעשור ומשמש לרכיבים עם סובלנות גדולה של ± 40%.אלה משמשים ביישומים שבהם אין צורך בדיוק גבוה.

סדרת E6: מכיל 6 ערכים בעשור ומשמש לרכיבים עם סובלנות של ± 20%.סדרה זו מאזנת את העלות והדיוק ונמצאת בדרך כלל באלקטרוניקה.

סדרת E12: מכיל 12 ערכים בעשור ומשמש לרכיבים עם סובלנות של ± 10%.עדיף ליישומים אלקטרוניים מדויקים יותר.

סדרת E24: מכיל 24 ערכים בעשור ומיועד לרכיבים עם סובלנות של ± 5%.הוא משמש באלקטרוניקה תעשייתית ומיוחדת.

סדרת E48: מכיל 48 ערכים בעשור ותומך בסובלנות של ± 2%.זה מתאים ליישומים בעלי דיוק גבוה, כגון מכשירי תקשורת.

סדרת E96: מכיל 96 ערכים בעשור ותומך בסובלנות של ± 1%.סדרה זו משמשת באלקטרוניקה מדויקת בה ערכי הרכיב חייבים להיות מדויקים ביותר.

סדרת E192: מכיל 192 ערכים בעשור ומשמש לרכיבים עם סובלנות הדוקה במיוחד של ± 0.5%, ± 0.25%או ± 0.1%.קבלים אלה נהדרים בפרויקטים מתקדמים לטכנולוגיה והנדסת דיוק.

לדוגמה, בסדרה E6, ערכי הקבלים המועדפים כוללים 10, 15, 22, 33, 47 ו- 68. ככל שהסדרה מתקדמת ל- E12, E24, ומעבר לה, מתווספים ערכים ספציפיים יותר כדי לאפשר התאמות עדינות יותר בעיצובים של מעגליםומערכת זו מבטיחה שתוכל לבחור את ערך הקבל המתאים ביותר מבלי לדרוש כל מספר אפשרי, מה שהופך את בחירת הרכיבים לפשוטה ויעילה יותר.

חישוב תגובה קיבולית במעגלי AC

הבנת תגובת קיבול חשובה בעת עבודה עם מעגלי AC.קבלים אינם מתנהגים באותה צורה במעגלי AC כמו שהם עושים במעגלי DC.במקום פשוט לאחסן מטען, הם מתנגדים לזרימת הזרם המתחלף (AC) באופן התלוי בתדירות האות.אופוזיציה זו ידועה בשם תגובת קיבולית (XₐₙₐₜₕC).שלא כמו התנגדות, שנשארת קבועה, תגובתיות קיבולית, בהתאם לתדירות האות AC ובקיבול הקבל.למידה כיצד לחשב תגובת קיבולית מסייעת בתכנון מעגלים המתפקדים נכון ביישומים כמו סינון אות, התאמת עכבה והעברת פאזות.ניתן לחשב את התגובה הקיבולית של קבל במעגל AC באמצעות הנוסחה:

אֵיפֹה Xc הוא התגובה הקיבולית (נמדדת באוהם, Ω), ג הוא תדירות האות AC (נמדד בהרץ, HZ), ג הוא הקיבול (נמדד בפארדס, ו), ו π (pi) הוא קבוע מתמטי, בערך 3.14159.

נוסחה זו מדגימה כי תגובת קיבולית היא פרופורציונלית להפך לתדר וגם לקיבול.במונחים מעשיים, כאשר התדר גדל, התגובה הקיבולית פוחתת, ומאפשרת יותר AC לעבור דרך הקבל.באופן דומה, כאשר הקיבול גדל, גם התגובה פוחתת, כלומר הקבל מאפשר זרימה גדולה יותר של AC.קשר זה חשוב בתכנון מעגלים, במיוחד ביישומים כמו סינון, צימוד והתאמת עכבה, כאשר קבלים ממלאים תפקיד בבקרת זרימת האות וביצועי המערכת.

מכיוון שלרוב הקבלים המשמשים במעגלים יש ערכי קיבול ב מיקרו -פרדות (μF) אוֹ Nanofarads (NF), חשוב להמיר ערכים אלה לפארדים (ו) לפני יישום הנוסחה.כללי ההמרה הם:

• 1 μF = 1 × 10⁻⁶ F (מיקרו-פרד אחד שווה מיליון של פארד).

• 1 nf = 1 × 10⁻⁹ F (ננו-פרד אחד שווה מיליארד אחד של פארד).

לפני ביצוע חישובים, הביעו תמיד את הקיבול בפארדס כדי להבטיח דיוק.

חישובי דוגמה: השפעות של תדירות וקיבול

תגובה קיבולית בתדרים שונים

בואו נשקול קבלים עם קיבול של 100 nf (0.1 μF או 0.1 × 10⁻⁶ F) ונחשב את תגובתו הקיבולית בתדרים שונים:

1. ב 50 הרץ:

2. במהירות 1 קילו הרץ (1000 הרץ):

3. במהירות 10 קילו הרץ (10,000 הרץ):

תוצאות אלה מראות שככל שהתדירות עולה, התגובה הקיבולית פוחתת.משמעות הדבר היא כי בתדרים גבוהים יותר, הקבל מאפשר לעבור יותר AC, מה שהופך אותו למסנן יעיל של מעבר גבוה במעגלים אלקטרוניים.

תגובת קיבולית עם ערכי קיבול שונים

כעת, נראה כיצד תגובת קיבולת משתנה בעת השימוש בקבלים שונים, תוך שמירה על קבוע התדר במהירות 1 קילו הרץ (1000 הרץ):

1. עבור 10 nf (0.01 μF או 0.01 × 10⁻⁶ F):

2. עבור 1 μF (1 × 10⁻⁶ F):

3. עבור 10 μF (10 × 10⁻⁶ F):

חישובים אלה מראים שככל שהקיבול גדל, התגובה הקיבולית פוחתת.משמעות הדבר היא כי קבלים גדולים יותר מאפשרים לזרום יותר AC, וזה שימושי ביישומים כמו סינון אספקת חשמל, כאשר קבלים עוזרים להחליק תנודות מתח.

השפעות על ביצועי המעגל

מסנני תדרים: קבלים ממלאים תפקיד ביישומי סינון תדרים, במיוחד בתכנון מסנני מעבר נמוך ועבר גבוה.מסנן מעבר גבוה מאפשר לעבור אותות בתדר גבוה תוך חסימת אותות בתדר נמוך, מה שהופך אותו לשימושי ביישומים כמו השוואת שמע ועיבוד אותות.לעומת זאת, פילטר נמוך-מעבר מאפשר אותות בתדר נמוך תוך הקצאת תדרים גבוהים יותר בהחלפת אותות והפחתת רעש בספקי חשמל.על ידי בחירה בזהירות של ערך הקיבול, באפשרותך לכוונן את תדירות הניתוק של המסננים הללו, לשלוט באילו תדרים מותר או מודחק.עיקרון זה מיושם באופן נרחב במערכות שמע, מכשירי רדיו ומכשירי תקשורת, כאשר בקרת תדרים מדויקת נחוצה לצורך העברת אותות וקליטה ברורים.

התאמת עכבה: במעגלי AC, התאמת עכבה חשובה למקסום העברת הכוח ולמזעור השתקפות או אובדן אותות.עכבה שאינה תואמת יכולה להוביל להעברת אנרגיה לא יעילה, השפלה של אות והפרעות לא רצויות, במיוחד ביישומים בתדר גבוה.קבלים עוזרים להשיג התאמת עכבה נאותה על ידי התאמת הרכיב המגיב של עכבה של המעגל, מה שמבטיח זרימת אות אופטימלית.טכניקה זו חשובה במעגלי תדר רדיו (RF) ובאלקטרוניקה שמעית, כאשר יש לשמור על חוזק איתות עקבי ובהירות.עכבה תואמת כראוי משפרת את היעילות של אנטנות, קווי הילוכים ומגברים, ומשפרת את ביצועי היציבות והיציבות הכללית.

העברת פאזה: אחד התכונות הייחודיות של קבלים במעגלי AC הוא היכולת שלהם להעביר את השלב של אות זרם מתחלף ב 90 מעלות.במעגל קיבולי גרידא, הזרם מוביל את המתח ברבע מחזור, התנהגות המשמשת אסטרטגית ביישומים אלקטרוניים שונים.מאפיין משמרת פאזה זה נהדר במתנדים, שם קבלים עוזרים לייצר צורות גל יציבות לשעונים ומעגלי עיבוד אותות.הוא מנוצל גם במעגלי בקרת מנוע כדי ליצור את ההבדל בשלב הדרוש להתחלה והפעלת סוגים מסוימים של מנועים חשמליים.על ידי מינוף קבלים להחלפת שלבים, אתה יכול לתכנן מערכות עיבוד ובקרה יעילות יותר במגוון רחב של יישומים.

טעויות נפוצות ב- Nanofarad להמרה של Microfarad

מכיוון שקבלים מתויגים בדרך כלל באמצעות יחידות שונות, הבנת הדרך הנכונה להמרה ביניהם מבטיחה תכנון מעגלים מדויק ובחירת רכיבים נאותה.עם זאת, אפילו טעויות קטנות בתהליך ההמרה עלולות לגרום לבעיות עיקריות במעגלים אלקטרוניים.שגיאות בערכי קיבול יכולות להוביל לעיבוד אותות שגוי, ויסות אספקת חשמל לא יציבה ואפילו כשל מלא במעגל.כדי למנוע בעיות אלה, חשוב להיות מודעים לטעויות נפוצות שנעשו במהלך המרות NF ל- μF וכיצד להימנע מהן.

דבקות בגורם ההמרה הנכון

אחד ההיבטים החשובים ביותר של המרת NF ל- μF הוא שימוש בגורם ההמרה הנכון.הכלל הבסיסי הוא:

1μF = 1000NF

המשמעות היא שכדי להמיר ננו -פרדות למיקרו -פרדות, עליכם לחלק ב -1000. באופן דומה, כדי להמיר מיקרו -פרדות לננו -פרדות, אתם מתרבים ב 1000. טעות נפוצה מתרחשת כאשר משתמשים בגורם המרה שגוי.יש אנשים שחלקו בטעות במאה או 10,000 במקום 1000, מה שמביא לערכי קיבול שגויים לחלוטין.לדוגמה, אם יש לך 4700 NF ומחלק בטעות ב 100 במקום 1000, תקבל 47 מיקרוגרם במקום 4.7 מיקרוגרם הנכון.שגיאה כזו יכולה להוביל לאי התאמה חמורה בביצועי המעגל, לגרום לחוסר יציבות או למאפייני סינון שגויים.

כדי למנוע טעות זו, בדוק תמיד את גורם ההמרה לפני ביצוע חישובי.אם לא בטוח, עיין בטבלאות המרה סטנדרטיות של קיבול או השתמש במחשבון כדי לאמת את התוצאה.פיתוח הרגל להעריך נפשית את התשובה הצפויה יכול גם לעזור לתפוס שגיאות.אם המרת ערך כמו 1000 NF, אתה כבר צריך לצפות שהתוצאה תהיה 1 מיקרוגרם, וכל סטייה מכך צריכה להרים דגל אדום.

מיקום עשרוני מדויק

מיקום עשרוני הוא מקור עיקרי נוסף לשגיאות בהמרה של קיבול.מכיוון שהמרת NF ל- μF כרוכה בחלוקה ב -1000, עליכם להזיז את הנקודה העשרונית שלושה מקומות שמאלה.מיקום שגוי של הנקודה העשרונית יכול לגרום לערכי קיבול לא מדויקים לחלוטין.לדוגמה, שקול להמיר 5000 NF ל- Microfarads:

5000 NF ÷ 1000 = 5 μF

אם העשרוני אינו ממוקם, התוצאה עשויה להיכתב באופן שגוי כ- 0.005 μF או 500 מיקרוגרם, שניהם טועים לחלוטין.שימוש בערכים שגויים כאלה במעגל עלול לגרום לבעיות חמורות, כגון שגיאות תזמון במתנדים, תגובת תדר שגויה במסננים, ויסות כוח מוגזם או לא מספיק במעגלי אספקת החשמל.כדי למנוע שגיאות כאלה, אימת תמיד את ההמרה שלך על ידי בדיקת גודל התוצאה.אם אתה ממיר ערך באלפים, התוצאה צריכה להיות במספרים שלמים או עשרונים מעל ה -1. אם אתה ממייר ערכים מתחת ל 1000 nf, התוצאה צריכה להיות עשרונית מתחת ל 1 מיקרוגרם.כתיבת נוסחת ההמרה ומיקום בזהירות של העשרון לפני סיום התשובה יכולה לעזור להפחית שגיאות.

שמירה על עקביות היחידה

שגיאות רבות בחישובי המעגלים מתרחשות בגלל ערבוב יחידות קיבול שונות ללא המרה נאותה.לפעמים, הוא מבצע בטעות חישובים באמצעות ערכים ב- NF ו- μF זה בזה מבלי להמיר אותם תחילה ליחידה משותפת.לדוגמה, אם מעגל דורש קיבול מוחלט של שני קבלים, אחד 220 ננומטר ועוד 0.47 מיקרוגרם, לא ניתן להוסיף אותם ישירות אלא אם כן שניהם נמצאים באותה יחידה.מאז 0.47 μF = 470 nf, הקיבול הכולל יהיה:

220 nf+470 nf = 690 nf

אם אתה מוסיף בטעות 220 NF + 0.47 μF ישירות, בהנחה של 0.47 μF = 0.47 nf, היית מקבל תוצאה שגויה של 220.47 NF, וזה שגוי לחלוטין.חישובים שגויים כאלה יכולים להוביל לבחירת רכיבים שגויה, המשפיעים על התנהגות המעגל הכוללת.כדי למנוע שגיאות אלה, המיר תמיד את כל הערכים לאותה יחידה לפני ביצוע חישובי.בעת הוספת או השוואה בין קיבולים, בחר יחידה עקבית אחת, NF או μF, וודא שכל הערכים יומרו כראוי לפני שתמשיך.

שיקולי דיוק וסיבוב

ערכי קבלים דורשים לרוב דיוק גבוה, במיוחד במעגלי תזמון, מסנני תדרים ויישומי אות במהירות גבוהה.שגיאות עיגול יכולות להשפיע על ביצועי המעגל.לדוגמה, אם אתה עובד עם קבלים שכותרתו 749 NF, זה עשוי להיות מפתה לעגל אותו ל 0.7 מיקרוגרם לפשטות.עם זאת, ההמרה המדויקת יותר היא 0.749 μF.ההבדל הקטן אולי לא משנה במעגלי דיוק נמוך, אך ביישומים בתדר גבוה או במעגלי תזמון מדויקים, הוא עלול לגרום לסטיות בולטות בביצועים.

שקול מעגל טיימר באמצעות קבל עם ערך קיבול ספציפי לקביעת התדר.אם ערך הקבל מעוגל בצורה לא נכונה, תדירות התנודה של המעגל עלולה להשתנות, ולהשפיע על תזמון האותות.באופן דומה, ביישומי תדר רדיו (RF), אפילו שגיאות עיגול קלות בערכי קבלים יכולות לשנות את מאפייני העברת האות וקבלה, מה שמוביל ליעילות או הפרעה מופחתת.כדי להימנע מבעיות כאלה, שמור על דיוק מלא במהלך חישובים וסבב רק בשלב האחרון במידת הצורך.השתמש בערכי קבלים סטנדרטיים מהסדרה האלקטרונית כדי להבטיח תאימות לרכיבים זמינים.אמת את מפרטי היצרן כדי להבטיח שערך הקבל בפועל המשמש במעגל תואם את הדרישה המחושבת.

תפקידי קבלים במעגלים אלקטרוניים

קבלים המגלמים מגוון רחב של תפקידים התורמים לתפקוד נכון של מכשירים אלקטרוניים.רכיבים קטנים ועם זאת חזקים אלה נועדו לאחסן ולנהל אנרגיה חשמלית, מה שהופך אותם לחשובים במעגלים הדורשים יציבות כוח, עיבוד אותות או בקרת תדרים.קבלים נמצאים כמעט בכל מכשיר אלקטרוני, מסמארטפונים ומחשבים ועד טלוויזיות ומכונות תעשייתיות.היכולת שלהם להטעין ולפרוק אנרגיה חשמלית מהירה הופכת אותם לשימושיים ליישומים רבים ושונים, שכל אחד מהם דורש סוגים ספציפיים של קבלים עם ערכי קיבול שנבחרו בקפידה.הבנת האופן בו קבלים עובדים בתפקידים שונים היא המפתח לתכנון, תחזוקה ופתרון בעיות אלקטרוניות.

אחסון אנרגיה וייצוב מתח

אחד הפונקציות החשובות ביותר של קבלים הוא אחסון אנרגיה חשמלית וייצוב רמות המתח.בתפקיד זה, קבלים פועלים כמו סוללות נטענות זעירות, מחזיקים באופן זמני מטען חשמלי ומשחררים אותה בעת הצורך.פונקציה זו נהדרת במעגלי אספקת החשמל, שבהם קבלים עוזרים לשמור על תפוקת מתח קבוע גם כאשר מקור הכוח משתנה או שהעומס החשמלי משתנה לפתע.

לדוגמה, באספקת כוח מחשב, קבלים ממלאים תפקיד מרכזי בהבטחת המעבד, שבבי הזיכרון ורכיבים רגישים אחרים יקבלו ספק כוח יציב.אם המתח יורד או קוצים פתאום, קבלים משחררים אנרגיה מאוחסנת כדי לפצות על התנודות, ומונעים את התנפצות המערכת או תקלה.באופן דומה, בהבזקי מצלמה, קבלים מאחסנים אנרגיה חשמלית ומשחררים אותה בפרץ מהיר להפעלת ההבזק כאשר לחיצה על הכפתור.פונקציית אחסון אנרגיה זו חשובה גם באלקטרוניקה לרכב.מכוניות מודרניות משתמשות במערכות אלקטרוניות רבות, כמו GPS, חיישנים ותצוגות אינפוטינציה, שכולן דורשות כוח יציב.קבלים עוזרים להבטיח שמערכת החשמל של הרכב פועלת בצורה חלקה, גם כאשר יש שינויים מהירים בביקוש החשמל, למשל כאשר מופעלים מיזוג האוויר או פנסים.

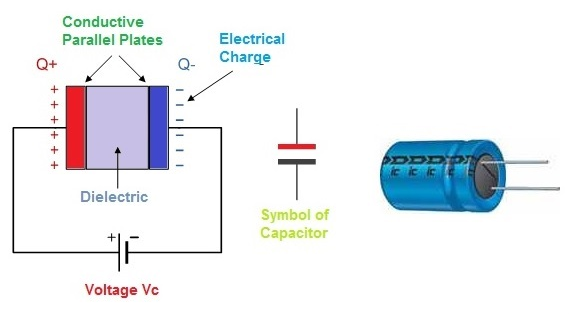

איור 3. איור 3. אחסון אנרגיה וייצוב מתח

סינון רעש והחלקה

פונקציה נוספת של קבלים היא סינון רעש חשמלי ותפוקות מתח החלקה.רעש חשמלי הוא הפרעות לא רצויות שיכולות לעוות אותות ולהשפיע על ביצועי המעגל.במעגלי אספקת החשמל, קבלים עוזרים לחסל תנודות ודוקרני מתח המתרחשים כאשר מומרים AC (זרם חילופין) ל- DC (זרם ישיר).ללא קבלים, כוח ה- DC המומר עשוי עדיין להכיל אדוות קטנות ממתח ה- AC, מה שמוביל לפעולה לא יציבה במעגלים רגישים.

לדוגמה, באלקטרוניקה שמע, קבלים משמשים לסינון רעש מספקי חשמל כדי להבטיח צליל ברור ואיכותי.ללא קבלים, תנודות כוח יכולות להכניס רעשים זממים או זמזמים לא רצויים ברמקולים ובמיקרופונים.באופן דומה, במכשירים רפואיים, כמו מכונות א.ק.ג ומכשירי שמיעה, קבלים ממלאים תפקיד בשמירה על ניקיון אותות כוח, הבטחת קריאות מדויקות ופלט קול ברור.קבלים עוזרים גם במניעת הפרעות אלקטרומגנטיות (EMI) והפרעות תדר רדיו (RFI), שיכולות להגיע ממכשירים חשמליים סמוכים או מאותות רדיו.זה חשוב במערכות תקשורת, מכשירים אלחוטיים ומכשור רגיש, כאשר הפרעות יכולות לגרום לאובדן נתונים או לשפלת אות.

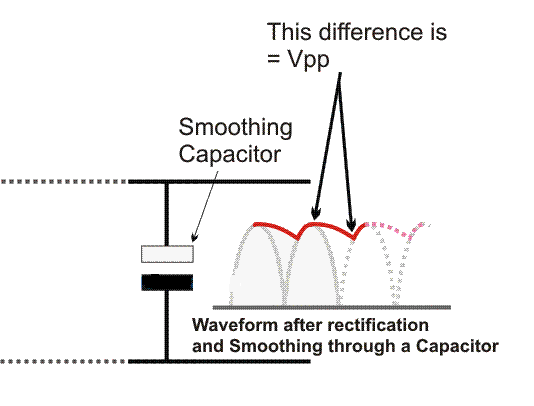

איור 4. סינון רעש והחלקה

צימוד איתות ופירוק

קבלים נמצאים בשימוש נרחב גם לצורך צימוד איתות וניתוק, המסייע בשמירה על שלמות האותות החשמליים כאשר הם עוברים במעגל.צימוד אותות מאפשר לעתות AC לעבור בין שלבים שונים של מגבר או מעגל תוך חסימת מתח DC.זה מבטיח שרק האותות המיועדים יגיעו לשלב הבא, ומונעים מהטיה DC לא רצויה להפריע לאות.זה שימושי במעגלי שמע ורדיו, בהם קבלים עוזרים להעביר אותות קול, מוסיקה ונתונים ללא עיוות.

לדוגמה, במגבר קדם מיקרופון, מקבל קבלים בין המיקרופון לשלב המגבר כדי לאפשר רק לאות השמע (AC) לעבור תוך חסימת כל רכיב DC.זה מונע מתח לא רצוי להגיע למגבר, לשפר את בהירות הקול ולמנוע נזק למעגל.מצד שני, ניתוק אותות כרוך בשימוש בקבלים להסרת רעש AC לא רצוי מקווי חשמל, ומבטיח כי רכיבים אלקטרוניים רגישים יקבלו כוח נקי ויציב.במיקרו-בקרים ובמעגלים דיגיטליים, קבלים ממוקמים בקרבת סיכות חשמל כדי לסנן רעש בתדר גבוה שיכול להפריע לעיבוד הנתונים.זה חשוב במחשבים, בסמארטפונים ובמערכות בקרה תעשייתית, בהן ויסות מתח מדויק נחוץ להפעלה אמינה.

שיפור שלמות האות בתזמון ומעגלי מתנד

קבלים משמשים בתזמון, בקרת תדרים ובמעגלי מתנד, שם הם עובדים לצד נגדים ומשרנים לקביעת מרווחי זמן או תדרים ספציפיים.מעגלים אלה משמשים בשעונים, מחוללי אות ומכשירי תקשורת כדי להבטיח שאותות חשמליים יישארו יציבים ומדויקים.לדוגמה, במעגלי מתנד, קבלים ומשרנים יוצרים מעגלים מהדהדים המייצרים אותות תדר יציבים.אותות אלה משמשים במכשירים כמו מכשירי רדיו, טלוויזיות ומשדרים אלחוטיים, כאשר תזמון האות המדויק הוא נהדר לתקשורת נאותה.בשעונים וטיימרים דיגיטליים, קבלים שולטים במחזורי המטען והפריקה, וקובעים את מרווחי הזמן בין הפעולות.יישום נפוץ נוסף הוא בלולאות נעילות פאזות (PLLS), המשתמשות בקבלים כדי לסנכרן אותות במערכות תקשורת.PLLs משמשים בטלפונים ניידים, תקשורת לוויין ומערכות GPS כדי להבטיח שהאותות יתקבלו ומעובדים בתזמון הנכון.

מַסְקָנָה

התבוננות מקרוב על ננו -פרדות ומיקרו -פרדות מראה לנו עד כמה הם חשובים לייצור מעגלים אלקטרוניים.הם עוזרים לשמור על יציבות הכוח, לנהל אנרגיה ולוודא שהאותות במכשירים ברורים ונכונים.מאמר זה הסביר כיצד להשתנות בין יחידות אלה ומדוע לעשות זאת במדויק חשוב.זה גם כיסה את הערכים הסטנדרטיים עבור קבלים וכיצד להבין את השפעותיהם במעגלי AC.הבנת היסודות הללו עוזרת לבנות ולתקן מערכות אלקטרוניות, ומבטיחה כי המכשירים שאנו מסתמכים עליהם בכל יום ביצועים טובים וללא בעיות.מדריך פשוט זה הוא כלי מועיל, פותח דלתות ליותר למידה וחידושים טובים יותר בטכנולוגיה.
