מגברי מונובלוק: כיצד הם עובדים, סוגים, יתרונות ויישומים

מדריך זה מסביר את כל מה שאתה צריך לדעת על מגברי מונובלוק, המכונה גם Amps Mono.זה מראה כיצד מגברי מונו עובדים, החלקים שבתוכם ואיך הם מטפלים באותות שמע.הוא מתאר את הסוגים השונים של מגברי מונובלוק, את היתרונות העיקריים שלהם, וחלק מהבעיות שעשויות להיות להם.לבסוף, זה נותן דוגמאות לאן ואיך משתמשים במגברים אלה.

קָטָלוֹג

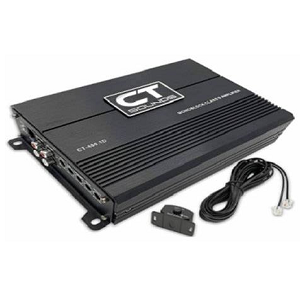

מהו מגבר מונובלוק?

א מגבר מונובלוק, המכונה לעתים קרובות מגבר מונו הוא מגבר חשמל שנבנה כדי להניע ערוץ שמע יחיד.הוא משמש בדרך כלל להפעלת תת-וופרס, הזקוקים רק לאות ערוץ אחד.בניגוד למגברי סטריאו שפיצלו אודיו לערוצי שמאל וימין, מונובלוק ממקד את כל הכוח שלו רק אחד.גישה ייעודית זו עוזרת לו לספק בס נקי ועוצמתי עם יעילות רבה יותר.

סאב וופר זקוקים להרבה אנרגיה כדי לייצר צלילים בתדר נמוך.מגבר מונובלוק מתאים היטב למשרה זו מכיוון שהוא יכול לספק זרם גבוה עם עיוות נמוך.מכיוון שסאב וופרס אינם דורשים הפרדת סטריאו, אין צורך לחלק את אות השמע, רק כוח ובהירות.מגברי מונובלוק רבים משתמשים בטכנולוגיית Class D.שיטה זו מפעילה במהירות טרנזיסטורים, מגבירה את יעילות הכוח והפחתת החום.

איך עובדים מגברי מונובלוק?

מגברי MonoBlock פועלים על ידי עיבוד אות שמע עם ערוץ יחיד והגברתו להפעלת רמקול, בדרך כלל סאב וופר.האות נכנס לראשונה a מגבר קדם שלב, שם הוא מסונן ומעוצב במיוחד לתפוקה בתדר נמוך.לאחר מכן הוא עובר ל הגברת מתח שלב, מה שמגדיל את כוח האות.בעקבות זה, א הגברה נוכחית שלב מספק את הזרם הגבוה הנדרש להזיז חרוט הסאב ולפיקה צליל.

המבנה הפנימי של מונובלוק הוא א נתיב אות יחיד, מה שמפשט את העיצוב ומפחית את הפרעות האות, התורם לפלט צליל נקי יותר.כדי לתמוך בדרישות החשמל הגבוהות, מונובלוקים כוללים ספקי כוח חזקים עם רכיבים כמו רובוטריקים גדולים, קבלים ו טרנזיסטורים זרם גבוה (כמו MOSFETS).אלמנטים אלה טובים למסירת כוח יציב, במיוחד תחת עומסים כבדים (למשל, ב -2 אוהם ומטה).

כדי להבטיח ביצועים עקביים, Monoblocks משלבים מערכות ניהול תרמיותואלה כוללים כיורי חום גדולים, חיישנים תרמיים ולעתים קרובות תכונות הגנה כמו מעגלי סטארט-אפ רכים, אמצעי הגנה על מעגל קצר ויסות מתח.העיצוב גם מקדם טוהר אות וכן דיוק שלב, החשובים בהתקנות הדורשות ביצועי בס מדויקים.מכיוון שאין ערוץ שני, Crosstalk מבוטל, מה שהופך את מגברי המונובלוק המתאימים במיוחד למערכות שמע עם נאמנות גבוהה או תפוקה גבוהה.

מעגל מגבר מונו באמצעות KIA6278p

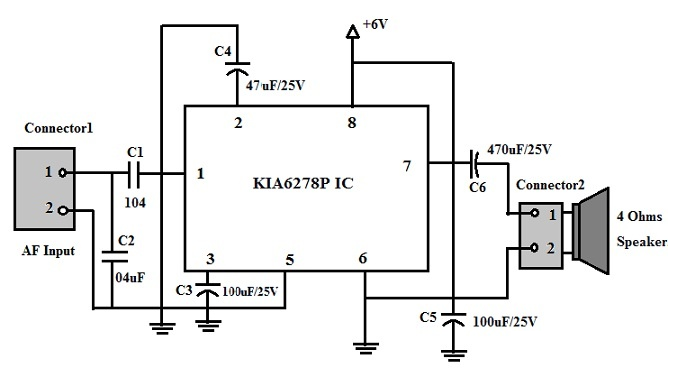

איור 2 איור 2. מעגל מגבר שמע מונובלוק

בואו נבחן מעגל פשוט שנבנה סביב KIA6278p, מגבר שמע קומפקטי IC המסוגל לספק בערך 1 וואט לרמקול 4 אוהם באמצעות אספקת DC 6V.הגדרה פשוטה זו אידיאלית למתחילים DIY ופרויקטים של שמע בקנה מידה קטן.בעיצוב זה, קלט השמע עובר דרך קבל C1 (0.1μF), החוסם את כל רכיבי DC שעלולים לפגוע במגבר.קבל C2 (0.04μF) מחובר בין הכניסה לקרקע לדיכוי רעש בתדר גבוה, מה שמבטיח שאות נקי נכנס ל- IC ב- PIN 1.

בתוך ה- IC, האות מוגבר הן במתח והן בזרם.קבלים C3 (100μF) ו- C4 (47μF) משמשים כמסנני אספקת חשמל, מייצבים את המתח ומפחיתים את האדווה.האות המוגבר יוצא דרך סיכה 7, עובר דרך קבל C6 (470μF), המסיר כל DC שיורי ונשלח לרמקול באמצעות מחבר 2. הכוח מסופק בסיכה 8, ואילו סיכות 5 ו -6 מבוססות.קבל C5 (100μF) מחובר בין הקרקע לקו החשמל כדי לייצב עוד יותר את האספקה ​​ולהפחתת רעש.למרות הפשטות שלו, המעגל מכסה את כל שלבי המגבר: סינון קלט, הגברת אות ופלט אות נקי.

לאחר שהורכב על PCB או Veroboard, המעגל מופעל על ידי אספקת 6V (כגון חבילת סוללה או מתאם).דרך פשוטה לבדוק אם המגבר פועל היא לגעת בקצרה בסיכת הקלט עם אובייקט מתכת;אם הרמקול מפיק צליל זמזום, המגבר פעיל.לאחר מכן תוכל לחבר מקור שמע, כמו טלפון או נגן MP3, לקלט.האות נכנס דרך סיכה 1, מוגבר ויוצא דרך סיכה 7 כדי להניע את הרמקול.קבלים מבטיחים שרק אותות שמע AC עוברים דרך, חוסמים מתחי DC מזיקים.

לביצועים מיטביים:

• השתמש ברמקול 4 אוהם כדי להתאים את תפוקת המגבר.

• אשר את הקוטביות של כל הקבלים האלקטרוליטיים, התקנה שגויה עלולה לפגוע ברכיבים.

• בדוק בזהירות את כל מפרקי ההלחמה ורמות המתח לפני הפעולה כדי להימנע מעגלים קצרים או מחימום יתר.

• עם הרכבה ובדיקה נאותים, מעגל זה מספק הגברה של שמע מונו נקייה ואמינה המתאימה להגדרות שמע קומפקטיות או מותאמות אישית.

סוגי מגברי מונובלוק

כל סוג של מגבר MonoBlock משתמש בשיטה שונה כדי להגביר את האות.

כיתה א

מגברי מונובלוק Class A ידועים במתן איכות הצליל הגבוהה ביותר וההגברה הליניארית ביותר.בעיצוב זה, טרנזיסטורי הפלט מערכים חשמל בכל עת, ומבטיחים כי אות השמע יישאר קרוב ככל האפשר לכניסה המקורית.התוצאה היא צליל חלק, חם ומפורט מאוד.עם זאת, פעולה קבועה זו מייצרת חום ומובילה לצריכת חשמל גבוהה, מה שהופך את מגברי Class A יעילים פחות.בגלל ביצועי השמע הבתוליים שלהם, הם נפוצים לרוב במערכות שמע ביתיות מתקדמות בהן שימוש בכוח ופיזור חום פחות חשש.

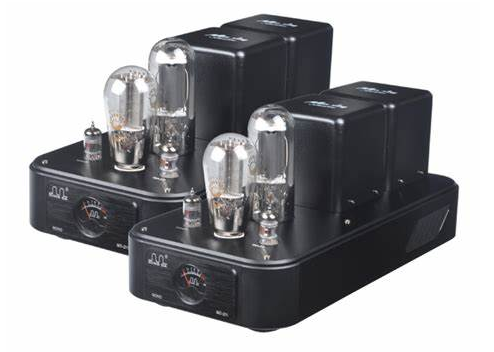

איור 3. מגבר מונובלוק מחלקה A

Class AB

מגברי Class AB שואפים לנקוט באיזון בין טוהר הקולי של Class A לבין יעילות האנרגיה של עיצובים מסוג Class B.הם משיגים זאת באמצעות זוג טרנזיסטורים הפועלים בצורה חופפת (האחד מטפל במחצית החיובית של צורת הגל והשני השלילי) ומפחית את העיוות הנפוץ במגברי סוג B טהורים.גישה היברידית זו מביאה לאיכות צליל טובה עם יעילות טובה בהרבה מאשר מחלקה A. כתוצאה מכך, מגברי Class AB Monoblock נמצאים בשימוש נרחב הן בהגדרות סטריאו ביתיות והן במערכות שמע לרכב, ומציעות שילוב אמין של ביצועים ופרקטיות.

איור 4. מגבר AB AB Monoblock

כיתה ד

מגברי MonoBlock Class D, המכונה לעיתים מגברים דיגיטליים (אם כי הם אנלוגיים מבחינה טכנית), ידועים ביעילותם יוצאת הדופן ובגודל הקומפקטי שלהם.מגברים אלה משתמשים בטכנולוגיית מיתוג בתדר גבוה ובמודולציה של רוחב הדופק (PWM) כדי להמיר אותות קלט לפלט מוגבר.עיצוב זה מצמצם באופן דרמטי את צריכת החום והחשמל, מה שהופך את מגברי Class D לאידיאליים עבור חללים מוגבלים כמו מכוניות או מערכות קולנוע ביתי קומפקטי.בעוד שדגמים מוקדמים ספגו ביקורת על איכות שמע נחותה, ההתקדמות המודרנית שיפרה את נאמנותם.כיום מגברי Class D רבים מספקים צליל נקי ודינאמי מרשים, לתעדוף יעילות מבלי להקריב יותר מדי על ביצועי שמע.

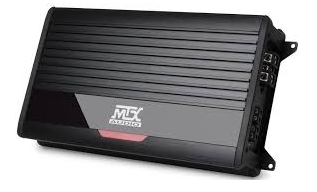

איור 5. מגבר MonoBlock Class D

כיתה ח

מגברי Class H מעוצבים עם ביצועים ויעילות בחשבון, במיוחד בעת העברת תפוקות כוח גבוהות.הם משתמשים במסילות מתח משתנות באופן דינמי, כלומר אספקת החשמל מתאימה בזמן על סמך האות הנכנס.טכניקה זו ממזערת אנרגיה מבוזבזת ומפחיתה את ייצור החום, במיוחד במהלך מעברי נפח נמוך יותר.בגלל היעילות הזו ויכולתם לספק תפוקה גבוהה ללא התחממות יתר, מגברי מונובלוק מחלקה H משמשים לעתים קרובות בסביבות כמו מערכות PA, חיזוק סאונד חי ומוניטורי סטודיו.הם אידיאליים לתרחישים שבהם יש צורך באמינות, כוח פלט וניהול תרמי.

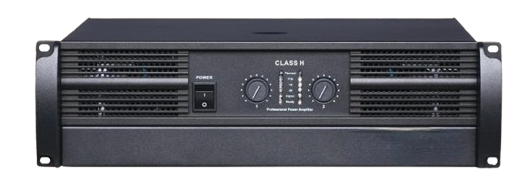

איור 6. מגבר MonoBlock Class H

מונו מול מגברי סטריאו

תכונה	מגבר מונובלוק	מגבר סטריאו
ערוצים	ערוץ יחיד	דו ערוצי (שמאל וימין)
שימוש ראשוני	סאב וופרס מפעיל	נהיגה ברמקולים מלאים
מיקוד שמע	תפוקת בס חזק ונקי	צליל מאוזן עם הדמיה מרחבית
תפקיד מערכת	משלים הגדרת סטריאו קיימת	ליבת מערכת שמע לטווח מלא
מוּרכָּבוּת	עיצוב פשוט יותר וממוקד יותר	מורכב יותר עם נתיבי אות מרובים
גוֹדֶל	לעתים קרובות קטן יותר וקומפקטי יותר	בדרך כלל יותר עקב עקב מעגלים נוספים
הדמיה קולית	אין הדמיה סטריאו;פלט מונו ממוקד	מספקת הפרדת סטריאו ובמה של Soundstage
יעילות עם סאב וופרס	גָבוֹהַ;מספק כוח נקי לתדרים נמוכים	פחות אופטימיזציה לבס עמוק
יישום אידיאלי	אודיו לרכב, הגדרות סאב-וופר בלבד	קולנוע ביתי, השמעת מוסיקה סטריאו

היתרונות של מגברי מונובלוק

• • כוח ייעודי: שולח את כל הכוח לערוץ יחיד, וכתוצאה מכך בהירות רבה יותר, שיפור הפרדת הערוצים ותגובת בס הדוקה יותר.

• • פוטנציאל תפוקה גבוה יותר: מכיוון שהמגבר מתמקד בערוץ אחד בלבד, הוא יכול לעתים קרובות לספק סוואט גבוה יותר לרמקול ההוא לעומת מגברים רב-ערוציים.

• • שיפור שלב הקול וההדמיה: כאשר כל דובר מופעל באופן עצמאי, הדמיה סטריאו ודיוק מרחבי משופרים, במיוחד במערכות נאמנות גבוהה.

• • יְעִילוּת: Class D Monoblocks, הפעל קירור יותר והשתמש באנרגיה בצורה יעילה יותר, ומפחית את הצטברות החום ואת משיכת הכוח.

• • מודולריות: קל להתאים ולהתרחב.הוסף מגברים נוספים כשאתה מוסיף עוד רמקולים או סאב וופרס, מה שהופך אותו לאידיאלי למערכות גידול.

• • הפחתה מופחתת: על ידי בידוד ערוצים ליחידות נפרדות, מונובלוקים מונעים הפרעות אות בין נתיבי שמע שמאלה לימין.

• • גמישות המיקום: תכנון קטן יותר ומלא עצמאית מאפשר למקם מגברים קרוב לרמקולים בודדים, למזער את אורך הכבלים ואובדן האות.

• • הארקה ייעודית: כל יחידה יכולה להיות מקורקעת בנפרד, מה שיכול להפחית רעש חשמלי והפרעות בהגדרות מורכבות.

• • הגנת תרמית ועומס יתר: מאפייני בטיחות מובנים כמו כיבוי תרמי, הגנת קצרים ופונקציות התחלה רכות עוזרות לשמור על AMP וגם את הציוד המחובר.

מגבלות של מגברי מונובלוק

• • אין סטריאו מיחידה יחידה: כל מונובלוק מטפל רק בערוץ שמע אחד, ולכן השגת צליל סטריאו דורש לפחות שתי יחידות.הגדרות רב-ערוציות צריכות עוד יותר.

• • עלות גבוהה יותר לערוץ: רכישת מגבר נפרד עבור כל רמקול או סאב וופר מגדילה את עלות המערכת הכוללת בהשוואה למגברים משולבים או רב ערוציים.

• • דרישות שטח מוגברות: יחידות נוספות פירושן יותר שטח מדף או מתלה, יותר כבלים וניהול תיל מורכב יותר, שיכול להוות בעיה בהגדרות קומפקטיות.

• • התקנה תובענית יותר: דורש הארקה נאותה כדי למנוע זמזום או רעש.התאמת עכבה חייבת להיות מדויקת כדי למנוע נזק או ביצועים לקויים.חיבורים ארוכים יותר או באיכות נמוכה יותר יכולים להכניס רעש או אובדן איתות.

• • צריכת חשמל גדולה יותר בסך הכל: בעוד שכל יחידה עשויה להיות יעילה בפני עצמה (במיוחד מחלקה D), ההגרלה המצטברת של מגברים מרובים יכולה למס את אספקת החשמל שלך, במיוחד במערכות גדולות.

• • יותר חום במצטבר: אף כי יעיל, הפעלת יחידות רבות יחד עדיין יכולה לייצר חום בולט באזור מוגבל, במיוחד עם עיצובים של מחלקה A/B גבוהה.

• • אין עיבוד אותות מובנה : בניגוד למגברים משולבים או רב-ערוצים, לרוב המונובלוקים חסרים תכונות כמו ניהול בס, בקרות קרוסאובר או Eq.יש לטפל בהם חיצונית.

• • פתרון בעיות מורכב: יותר רכיבים בודדים פירושם יותר נקודות פוטנציאליות של כישלון.אבחון זמזום, חוסר איזון או עיוות יכול לקחת יותר זמן ומאמץ.

• • זמן הגדרה ארוך יותר: כאשר כל מגבר דורש חיבורים, מיקום וכיול, ההתקנה הראשונית היא זמן רב יותר מאשר שימוש במגבר רב-ערוצי יחיד.

היכן משתמשים במגברי מונובלוק?

מערכות שמע לרכב

מגברי MonoBlock הם בחירה פופולרית להפעלת סאב וופר במערכות שמע לרכב.היכולת שלהם לייצר כמויות גבוהות של כוח מיחידה קטנה ויעילה יחסית הופכת אותם לאידיאליים לרכבים, שבהם שטח ומשאבי חשמל מוגבלים.מונובלוקים רבים, במיוחד דגמי Class D, הם קומפקטיים ויעילים באנרגיה, ומאפשרים להם להשתלב באזורים צמודים כמו מתחת למושבים או בתא המטען.הם נועדו לרוץ על עכבות נמוכות (כמו 1 או 2 אוהם) מה שהופך אותם למושלמים לנהיגה בסאב וופר עוצמתי הזקוקים ליותר זרם כדי לייצר בס עמוק וחזק.בין אם אתה משדרג מערכת מפעל או בונה הגדרת שמע בהתאמה אישית, מגברי MonoBlock מבטיחים שהסאב וופר שלך מספק בס נקי ונקי מבלי להתאמץ על הסוללה או האלטרנטור של המכונית.

מערכות קולנוע ביתי

במערכות קולנוע ביתי בעלות ביצועים גבוהים, מגברי מונובלוק משמשים לרוב כדי להניע רמקולים בודדים במערך סאונד היקפי רב-ערוצי.על ידי הקדשת מגבר יחיד לכל רמקול.אתה מבטל את הסיכון להפרעות איתות בין ערוצים ומבטיח אספקת חשמל עקבית.הפרדה זו מביאה לדיאלוג ברור יותר, אפקטים קוליים חדים יותר וחוויית שמע ענקית יותר בסך הכל.

הופעות סאונד ובמה חיות

מגברי מונובלוק משמשים לרוב במגדרות סאונד חיות, כולל מסכי במה, מערכות פנסילווניה ומערכי רמקולי קונצרט.סביבות אלה דורשות ביצועים יציבים, בעלי תפוקה גבוהה, על פני תנאים משתנים ומשך זמן ארוך.מונובלוקים מתאימים היטב למשימה, הם מחוספסים, אמינים ומסוגלים לדחוף כמויות גדולות של כוח לדוברים בודדים ללא עיוות.היכולת שלהם לנהוג בסוגי רמקולים ספציפיים, הופכת אותם לבעלי ערך לחיזוק מכשירים ושירה במקומות גדולים.בין אם בתוך הבית או בחוץ, מונו -בלוקים עוזרים להבטיח רמות קול עקביות וברורות ביצועי שמע לאורך מרחב הקהל.

מערכות שמע מרובות אזורים בהתאמה אישית

במתקנים מותאמים אישית כמו בתים חכמים, מרכזי ועידה, מלונות או מרחבים מסחריים, מגברי מונובלוק משמשים לרמקולים בהפעלת אזורים מרובים באופן עצמאי.לכל אזור כמו מטבח, סלון או פטיו חיצוני, יכול להיות בעל מונובלוק ייעודי משלו, ומאפשר שליטה מדויקת על נפח, מקור קול וטון.הגדרה זו מבטיחה איכות שמע עקבית בכל הנכס כולו ומאפשרת התרחבות גמישה ככל שמתווספים יותר אזורים.מכיוון שכל מגבר פועל באופן עצמאי, יש פחות סיכון להפרעות או השפלה של אות, מה שהופך את MonoBlocks לבחירה מצוינת עבור מערכות שמע מבוזרות איכותיות וניתנות להרחבה.

הגדרות Hi-Fi מתקדמות דו-ערוציות

במערכות סטריאו פרימיום, מגברי מונובלוק משמשים לרוב להפעלת כל רמקול בנפרד, ולא להשתמש במגבר משותף של שני ערוצים.הגדרה זו מספקת לכל רמקול אספקת חשמל ייעודית משלו ונתיב איתות, להפחית הפרעות חשמליות ושיפור הדמיה סטריאו.מונובלוקים תורמים גם לבס הדוק יותר, דינמיקה גדולה יותר וחוויית האזנה טבעית יותר.רבים בוחרים במונובלוקים מבוססי צינור כדי להוסיף חום ואופי לצליל, ומשחזרים את התחושה הקלאסית של ציוד Hi-Fi וינטג 'בדיוק מודרני.

מערכות שמע ימיות

סירות וסביבות ימיות דורשות ציוד שמע שיכול להתמודד עם לחות, מלח ותנודות, תנאים שיפגעו במהירות בהילוך סטנדרטי.מגברי מונובלוק בדרגה ימית מיועדים למטרה זו, עם מארזים אטומים למים, חומרים עמידים בפני קורוזיה ולוחות מעגלים אטומים.מגברים אלה משמשים בדרך כלל להפעלת סאב וופרס, ומספקים תגובת בס חזקה בהגדרות באוויר הפתוח בהן תדרים נמוכים יכולים בקלות ללכת לאיבוד.מונובלוקים ימיים בנויים גם כדי להתמודד עם מערכות חשמל משתנות וזמינות כוח מוגבלת על סירות.בין אם משתמשים במערכות שייט פנאי או מערכות בידור ימיות, מגברים אלה מבטיחים צליל עמיד ואיכותי על המים.

התקנות די ג'יי די.פי.

עבור תקליטנים ומפיקים ביתיים, יש צורך בבס חזק ומדויק.מגברי מונובלוק משמשים לרוב להפעלת סאב וופר או פחי בס ייעודיים במתקן DJ, ומספקים קצוות נמוכים עמוקים ומשפיעים המשפר את התמהיל הכולל.מכיוון שכל מונובלוק נועד לטפל בערוץ שמע יחיד, הם יכולים לספק כוח נקי וממוקד מבלי להשפיע על הביצועים של רמקולים אחרים.זה עוזר לשמור על הגדרת בס הדוקה וקצב חזק במהלך הופעות, מפגשי תרגול או מסיבות בית.Monoblocks הם פיתרון נהדר עבור תקליטנים שרוצים צליל איכותי במועדון מההתקנה האישית שלהם, ומציעים ביצועים אמינים ותפוקה גבוהה בפורמט הניתן לניהול.

מַסְקָנָה

מגברי מונובלוק נועדו לתת צליל חזק וברור בלבד לרמקול אחד.הם מושלמים עבור סאב וופרס מכיוון שהם יכולים לשלוח כוח רב מבלי לאבד את איכות הצליל.למגברים אלה יש עיצוב פשוט שמפחית רעש ושומר על הצליל נקי.ישנם סוגים שונים, חלקם מתמקדים באיכות צליל טובה יותר, בעוד שאחרים עשויים להיות חסכוניים יותר באנרגיה.קל להוסיף מגברי MonoBlock לכל מערכת ולתת לך יותר שליטה, אך הם יכולים לעלות יותר ולתפוס יותר מקום.אף על פי כן, הם נמצאים בשימוש נרחב במקומות רבים כמו מכוניות, בתים, סירות, קונצרטים ומגדרות די ג'יי מכיוון שהם מציעים ביצועי סאונד אמינים ועוצמתיים.
