ב- 2026/01/6 539

למד על EPM7128SQI100-10 CPLD וכיצד הוא מטפל בלוגיקה דיגיטלית

לעתים קרובות אתה רוצה מכשיר בודד שיכול להתמודד עם מספר משימות לוגיות מבלי למלא את הלוח שלך בחלקים נוספים.ה-EPM7128SQI100-10 נותן לך את הגמישות הזו על ידי שילוב של לוגיקה בקרה, פענוח וניתוב אותות בשבב אחד הניתן לתכנות.אתה יכול לעצב את ההתנהגות שלו כך שתתאים לצרכי המעגל שלך ולהתאים אותו מאוחר יותר אם דברים ישתנו.עם יכולת לוגית מאוזנת ותזמון צפוי, הוא משתלב היטב במערכות שזקוקות לשליטה דיגיטלית יציבה.חבילת ההרכבה על פני השטח שלו גם עוזרת לשמור על פריסות נקיות ועדיין נותנת לך שפע של חיבורי I/O שמישים.

קטלוג

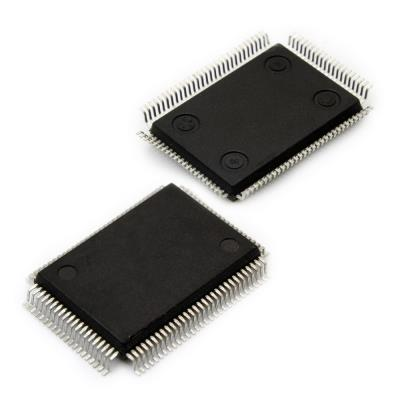

סקירה כללית של EPM7128SQI100-10

ה EPM7128SQI100-10 הוא התקן לוגי שניתן לתכנות שנועד לטפל במשימות בקרה דיגיטלית וממשק בהתאמה אישית בתוך מערכות אלקטרוניות.הוא מכיל 128 אלמנטים לוגיים המאפשרים לשלב פונקציות לוגיות מרובות לרכיב אחד, המסייעים לפשט את פריסות המעגל ולהפחית את ספירת החלקים.המכשיר תומך בתגובה לוגית מהירה המתאימה לבקרת תזמון, ניתוב אותות ופעולות מבוססות החלטות.חבילת הרכבה על פני השטח של 100 פינים מאפשרת שילוב בעיצובי לוח קומפקטיים תוך שמירה על ביצועים חשמליים יציבים.השימושים הנפוצים כוללים לוגיקה דבק, בקרת מצב, פענוח כתובות והתאמת ממשק ביישומים תעשייתיים ומשובצים.מחפש EPM7128SQI100-10?צור איתנו קשר כדי לבדוק מלאי עדכני, זמן אספקה ​​ותמחור.

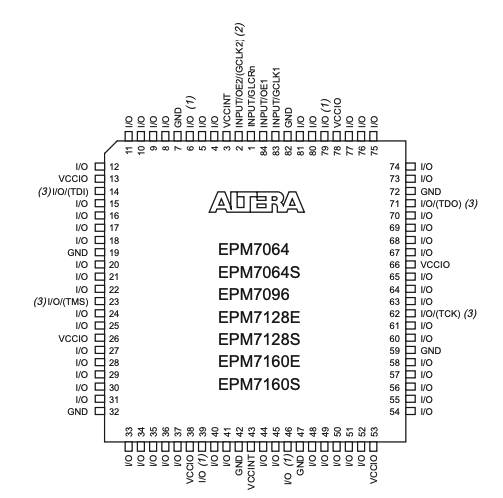

דיאגרמת Pin-Out של EPM7128SQI100-10

סידור הפינים מוצג עבור חבילת PLCC בעלת 84 פינים, עם שמות האותות ומספרי הפינים המופצים באופן שווה בכל ארבעת הצדדים של המכשיר.סיכות I O של משתמש תופסות את רוב העמדות והן משובצות בפיני כוח, קרקע ובקרה ייעודיים כדי לתמוך בפעולה יציבה.פיני VCC ו-GND ממוקמים במרווחי זמן קבועים כדי לספק חלוקת כוח עקבית על פני החבילה.פינים ייעודיים לפונקציות שעון גלובלי, הפעלת פלט ו-JTAG מסומנים בבירור כדי להבדיל בינם לבין I O למטרות כלליות. הדיאגרמה משקפת פריסה סטנדרטית התומכת בניתוב אותות צפוי, עיצוב לוח פשוט ותאימות בין התקנים קשורים מסדרת MAX 7000.

תכונות של EPM7128SQI100-10

בארכיטקטורת לוגיקה ניתנת לתכנות מערכת

ה-EPM7128SQI100-10 תומך בתכנות לוגי ישירות כשהוא מותקן על המעגל.זה מאפשר עדכונים לוגיים במהלך הפיתוח או לאחר הפריסה מבלי להסיר את המכשיר.זה עוזר להפחית את זמן ההשבתה ומפשט תיקונים כאשר התנהגות המערכת זקוקה להתאמה.

קיבולת לוגית בצפיפות בינונית

המכשיר מספק 128 תאים מאקרו המאפשרים ליישם מספר פונקציות לוגיות בתוך רכיב אחד.קיבולת זו תומכת בלוגיקת בקרה, משימות פענוח וטיפול בממשק תוך הפחתת הצורך בהתקני לוגיקה נפרדים נוספים.

עיצוב בלוקים של מערך לוגי מובנה

שמונה בלוקים של מערך לוגי פנימי מארגנים את משאבי הלוגיקה בצורה צפויה.מבנה זה תומך בניתוב אותות יציב ובהתנהגות לוגית עקבית בתנאי הפעלה שונים.

זמינות שער לוגי שמיש

עם כ-2500 שערים לוגיים שמישים, המכשיר יכול לתמוך במכונות מצב, בקרת תזמון ופונקציות דיגיטליות מותאמות אישית.רמה זו של אינטגרציה עוזרת לפשט את פריסות הלוח ומפחיתה את ספירת הרכיבים הכוללת.

תמיכה גמישה בקלט ופלט משתמש

המכשיר תומך בעד 84 פיני קלט ופלט הניתנים להגדרה על ידי המשתמש.גמישות זו מאפשרת לו להתממשק עם מגוון רחב של אותות חיצוניים, אוטובוסים והתקנים היקפיים במערכות משובצות.

ביצועים של עיכוב ריבוי מהיר

עיכוב התפשטות מקסימלי של 10 ns מאפשר למכשיר להגיב במהירות לשינויי קלט.זה הופך אותו למתאים ליישומים הדורשים תזמון צפוי ושליטה דיגיטלית מגיבה.

טווח פעולה טמפרטורות תעשייתיות

המכשיר מתוכנן לפעול באופן אמין על פני טווח טמפרטורות תעשייתי.זה מאפשר ביצועים יציבים בסביבות בהן צפויות שינויים בטמפרטורה, כגון מערכות בקרה ואלקטרוניקה תעשייתית.

EPM7128SQI100-10 מפרט טכני

תכונת מוצר	ערך תכונה
יצרן	אינטל
אספקת מתח - פנימית	4.5V ~ 5.5V
חבילת מכשירי ספק	100-PQFP (20x14)
סדרה	MAX® 7000S
סוג ניתן לתכנות	בתכנות מערכת
חבילה / מארז	100-BQFP
חבילה	מגש
טמפרטורת הפעלה	-40°C ~ 85°C (TA)
מספר Macrocells	128
מספר אלמנטים/בלוקים לוגיים	8
מספר קלט/פלט	84
מספר שערים	2500
סוג הרכבה	מתקן משטח
זמן השהיה tpd(1) מקסימום	10 ns
מספר מוצר בסיס	EPM7128

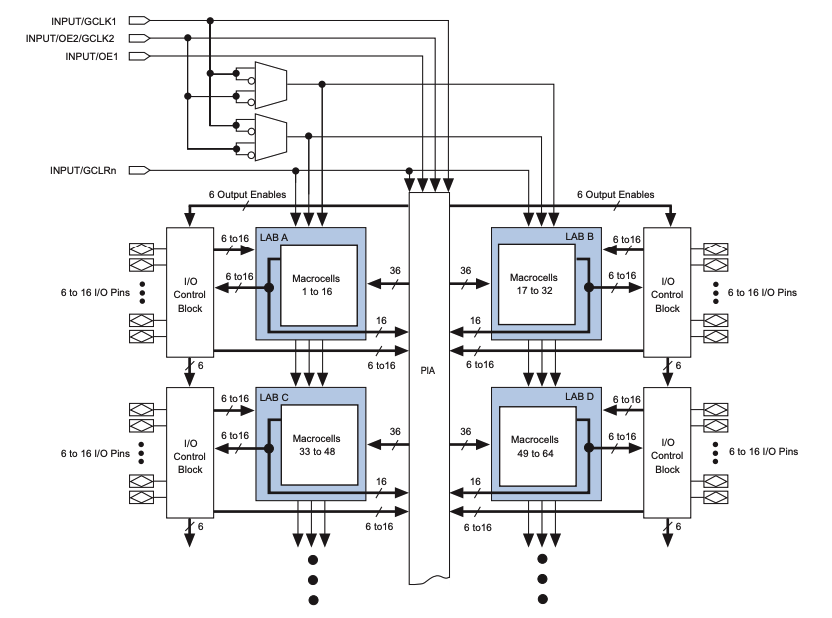

תרשים בלוקים של התקן של EPM7128SQI100-10

ארכיטקטורה פנימית מסודרת סביב מספר בלוקים של מערך לוגי, שכל אחד מכיל קבוצה מוגדרת של תאים מאקרו המשמשים ליישום פונקציות לוגיות שילוביות ורשומות.בלוקים של מערך לוגי אלו מחוברים ביניהם באמצעות מערך חיבורים מרכזי הניתן לתכנות המאפשר ניתוב אותות בין בלוקים עם התנהגות תזמון צפויה.בלוקי בקרת I O ייעודיים מקיפים את בלוקי מערך הלוגיקה ומנהלים חציצה של קלט, הנעת פלט, בקרת תלת מצב ונתיבים משוב בין פינים חיצוניים ולוגיקה פנימית.משאבים גלובליים, כולל כניסות שעון, אותות הפעלת פלט ואות ברור גלובלי, מופצים על פני המכשיר כדי לתמוך בפעולה סינכרונית ובקרה מתואמת של יציאות.מבנה זה משקף את הארגון המשמש את ה-EPM7128SQI100-10, המשלב מספר בלוקים של מערך לוגי ומקרו-תאים כדי לתמוך בלוגיקה הניתנת לתכנות בצפיפות בינונית עם ניתוב אותות דטרמיניסטי ונתיבי בקרה מרכזיים.

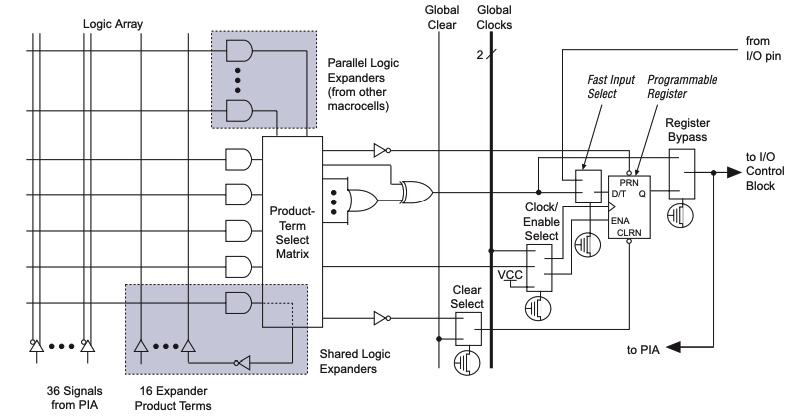

מכשיר Macrocell של EPM7128SQI100-10

ההיגיון בתוך מאקרו-תא בודד מאורגן סביב מטריצת בחירת מונחי מוצר שמקבלת אותות קלט ממערך החיבורים הניתן לתכנות ומרחבי הלוגיקה המקומיים.מונחי מוצר מרובים משולבים ליצירת סכום לוגיקה של מוצרים, שיכול להניע פלט קומבינאלי או אוגר הניתן לתכנות.הפנקס כולל נתיבים להפעלת שעון, ניקוי, קביעת מראש ומעקף, המאפשרים בחירה גמישה בין פעולה רשומה לא רשומה.שעון גלובלי ואותות ברורים גלובליים מנותבים ישירות לתוך המאקרוסל כדי לתמוך בשליטה סינכרונית על פני המכשיר.נתוני פלט מועברים לבלוק בקרת I O או מוזנים בחזרה למערך החיבורים, מה שמאפשר שימוש חוזר בתוצאות לוגיות והפצת אותות יעילה בתוך ה-EPM7128SQI100-10.

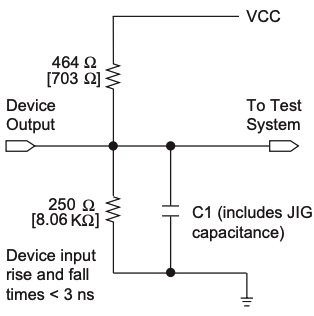

תנאי בדיקת AC של EPM7128SQI100-10

תצורת הבדיקה מגדירה את התנאים החשמליים המשמשים למדידות תזמון AC על ידי ציון עומסים התנגדות, טעינה קיבולית ונתיבות אותות בין ההתקן למערכת הבדיקה.פלט ההתקן מחובר ל-VCC דרך נגד למשוך למעלה ולאדמה דרך רשת עומס מוגדרת המדגמת את התנהגות כונן הפלט במהלך המיתוג.קבל מייצג קיבול עומס כולל, כולל אפקטים של מתקן, בעוד חיבור מערכת הבדיקה עוקב אחר מעברי אותות.זמני העלייה והירידה של הקלט מוגבלים לפחות מ-3 ns כדי להבטיח תנאי מדידה עקביים.ההגדרה משקפת את האופן שבו זרמי אספקה ​​וזרם הארקה יכולים להשפיע על ביצועי AC שנצפו וקובע תנאים סטנדרטיים לאפיון תזמון של EPM7128SQI100-10.

יישומים של EPM7128SQI100-10

מערכות בקרה ואוטומציה תעשייתיות

ה-EPM7128SQI100-10 נמצא בשימוש נפוץ בסביבות בקרה תעשייתיות כדי לטפל ברצף, לוגיקה שלובת ותיאום אותות.זה עוזר לנהל את תנאי הכניסה מחיישנים ומתגים תוך הפקת אותות בקרה יציבים למפעילים ולמודולי בקרה.המבנה הניתן לתכנות מאפשר להתאים את התנהגות הבקרה ככל שדרישות המערכת משתנות.

לוגיקה בקרת ציוד טלקומוניקציה

בציוד טלקומוניקציה, המכשיר תומך בנתיבי בקרה המנהלים תזמון, ניתוב אותות ותיאום ממשק.הוא משמש לעתים קרובות לארגון אותות בקרה בין יחידות עיבוד וממשקי תקשורת, ועוזר לשמור על זרימת נתונים מסודרת בתוך חומרת מיתוג ושידור.

לוגיקה של דבק חומרת רשת

ההתקן מיושם כהיגיון דבק בחומרת רשת לחיבור מעבדים, התקני זיכרון ורכיבים היקפיים.הוא תומך בפענוח כתובות, בוררות אפיק ויישור אותות, מה שמאפשר לבלוקים דיגיטליים שונים לפעול יחד בתוך מערכות רשת קומפקטיות.

ממשק מערכת משובצת ולוגיקת פענוח

בתוך מערכות משובצות, ה-EPM7128SQI100-10 מספק לוגיקה ממשק בין בקרים והתקנים חיצוניים.הוא משמש לפיענוח כתובות, יצירת אותות בקרה וטיפול בפרוטוקולים בסיסיים, המסייע לפשט את תכנון המערכת ולהפחית את מספר הרכיבים הלוגיים הבדידים.

מערכות מחשוב ומכשור מדור קודם

המכשיר מתאים היטב לפלטפורמות מחשוב מדור קודם ומערכות מכשור הדורשות החלפת לוגיקה יציבה.זה יכול לאחד פונקציות לוגיות בדידות ישנות יותר להתקן יחיד הניתן לתכנות תוך שמירה על תאימות לרמות האותות הקיימות ולהתנהגות התזמון.

גישור פרוטוקול ויישום מכונת מדינה

ה-EPM7128SQI100-10 משמש ליישום גישור פרוטוקול ומכונות מצב המנהלות תהליכים דיגיטליים מובנים.הוא תומך במעברי מצב מוגדרים וברצף בקרה, מה שהופך אותו למתאים לתיאום משימות תקשורת ובקרה על פני בלוקי מערכת שונים.

יתרונות וחסרונות של EPM7128SQI100-10

יתרונות

• תומך בעדכוני לוגיקה של המערכת מבלי להסיר את המכשיר מהלוח

• מספק 128 תאים מאקרו המתאימים לבקרה בקנה מידה בינוני ולוגיקת ממשק

• מציע תזמון צפוי עם עיכוב התפשטות מקסימלי של 10 ns

• פועל על פני טווח טמפרטורות תעשייתי לביצועי שטח יציבים

• כולל מספר גבוה של פיני קלט ופלט הניתנים להגדרה על ידי המשתמש עבור ממשק גמיש

חסרונות

• פועל על אספקת 5 וולט המגבילה את התאימות למערכות מתח נמוך יותר

• קיבולת הלוגיקה נמוכה יותר בהשוואה להתקני לוגיקה ניתנים לתכנות עדכניים יותר

• צריכת החשמל גבוהה יותר מחלופות מודרניות הניתנות לתכנות בהספק נמוך

• ייתכן שגודל החבילה לא יתאים לעיצובים קומפקטיים או מוגבלים במקום

EPM7128SQI100-10 חלופות

מספר חלק	יצרן	תכונות מפתח	השתמש במקרה/הערות
EPM7128SQI100-10N	אינטל	128 תאים מאקרו עם יכולת לתכנות בתוך המערכת, טווח אספקה פנימי של 5 וולט, ועיכוב התפשטות מקסימלי מהיר של 10 ns באריזה להרכבה משטחית.	משמש בלוגיקה דבק דיגיטלי, לוגיקה בקרה ויישומי ממשק הדורשים תזמון אמין וצפיפות לוגיקה מתונה.
EPM7128SQI160-10	אינטל	אותה ארכיטקטורת 128 מאקרו-תאים עם דרגת מהירות של 10 ns, מוצעת בחבילה גדולה יותר של ספירת סיכות לגמישות ניתוב מורחבת.	מתאים היטב לעיצובים הזקוקים לגישה נוספת ל-I/O או תאימות עם פריסות לוח קיימות.
EPM7128SQI160-10N	אינטל	128 תאים מאקרו, CPLD ניתן לתכנות בתוך המערכת עם פעולה יציבה של 5 V ותמיכה מורחבת בטמפרטורה.	מתאים למערכות תעשייתיות ומשובצות הדורשות שליטה לוגית מהימנה על פני טווחי טמפרטורות רחבים יותר.

על אינטל

אינטל היא חברת טכנולוגיה גלובלית הידועה בפיתוח מגוון רחב של מחשוב דיגיטלי ופתרונות לוגיקה ניתנים לתכנות.לחברה היסטוריה ארוכה של קידום תכנון מוליכים למחצה עבור מחשוב, תקשורת ומערכות משובצות.תיק ההיגיון הניתן לתכנות שלו תומך בבקרת מערכת, ניהול אותות ולוגיקת ממשק על פני יישומים תעשייתיים, רשתות ויישומים משובצים.אינטל מתמקדת באספקת פלטפורמות לוגיות מדרגיות המאזנות בין ביצועים, יציבות ותמיכה בפלטפורמה לטווח ארוך.מוצריה נמצאים בשימוש נרחב הן בארכיטקטורות מערכות מבוססות והן בעיצובים דיגיטליים מתפתחים, המשקפים נוכחות חזקה באקו-סיסטם האלקטרוניקה הרחבה יותר.

מַסְקָנָה

ה-EPM7128SQI100-10 מפגיש שליטה לוגית, תזמון וטיפול בממשק במכשיר יחיד שניתן לתכנות.אתה מקבל מבנה ברור עם בלוקים של מערך לוגי ומקרו-תאים שהופכים את ההתנהגות לחיזוי.פריסת הפינים וגמישות הקלט/פלט שלו עוזרים לפשט את ניתוב הלוח.זמני תגובה מהירים תומכים בשליטה דיגיטלית יציבה במערכות רבות.המכשיר עובד היטב גם כאשר אתה צריך לעדכן את ההיגיון ללא שינויי חומרה.בסך הכל, הוא מציע דרך מעשית לנהל לוגיקה דיגיטלית בקנה מידה בינוני במקום אחד.
