LVPecl הסביר

היגיון חיובי במתח נמוך (LVPECL) עומד כקידום מפתח בטכנולוגיית ההיגיון הדיגיטלי, המותאם כדי לעמוד בדרישות של סביבות מתח נמוך.ה- LVPECL פועל ב -3.3 וולט או 2.5 וולט, מתפתח מההיגיון המסורתי של פולט חיובי (PECL), הנשען על אספקת חשמל של 5.0 וולט.שינוי זה מדגיש את הדגש ההולך וגובר על פתרונות חסכוניים באנרגיה שמשלבים ביצועים גבוהים עם צריכת חשמל מופחתת.LVPECL, המושרש בהתפתחות ההיסטורית של היגיון צמוד פולט (ECL), מציע יתרונות ברורים ביישומים במהירות גבוהה, כולל טלקומוניקציה ומחשוב, כאשר יעילות האנרגיה ושלמות האות הם רציניים.מאמר זה מתחפר בתכונות, היתרונות והשיקולים העיצוביים של LVPECL, ומשפך אור על תפקידו הטרנספורמטיבי באלקטרוניקה המודרנית.מיישומים מעשיים ועד הבחנות טכניות, גלה כיצד LVPECL מעצבת את עתיד המערכות הדיגיטליות.

קָטָלוֹג

1. סיווג ECL

2. היתרונות של היגיון ECL/PECL/LVPECL

3. חסרונות של היגיון ECL/PECL/LVPECL

4. רמת ההיגיון סטנדרט של PECL

Low Voltage Positive Emitter-Couple Logic

סיווג ECL

סוּג	VCC	Vee
PECL	5.0 V.	0.0 וולט
LVPECL	3.3 V.	0.0 וולט
2.5VPECL	2.5 וולט	0.0 וולט
2.5Vnecl	0.0 וולט	-2.5 V.
Lvnecl	0.0 וולט	-3.3 V.
NECL	0.0 וולט	-5.0 V.

יתרונות היגיון ECL/PECL/LVPECL

• היגיון ECL בולט בגלל עכבת התפוקה הנמוכה להפליא שלה, בדרך כלל נופלת בין 6 ל 8 אוהם.תכונה זו משולבת עם עכבת קלט גבוהה במיוחד שניתן לראות בהם כמעט אינסופית.מאפיינים כאלה מעצימים את ECL עם יכולות נהיגה מרשימות, מה שמאפשר לו לנהל קווי העברה עם עכבות אופייניות הנעים בין 50 ל -130 אוהם מבלי להשפיל את ביצועי ה- AC באופן משמעותי.היכולת לשמור על שלמות האות על פני מרחקים ארוכים פעילה לרוב ביישומים כמו חיווט מטוס אחורי וריצות כבלים נרחבות, כאשר שימור איכות האות הוא דומיננטי.

• החוסן של מכשירי ECL לתנודות במתח ובטמפרטורה הוא תכונה בולטת נוספת המבדילה אותם בטכנולוגיות TTL ו- CMOS.יציבות זו מוכיחה יתרון בסביבות עם תנאים משתנים, ומבטיחה ביצועים עקביים.בנוסף, השעונים המיוצרים על ידי מנהלי התקנים של שעון ECL מראים סנכרון מעולה וממוזער, המועילים להעברות נתונים במהירות גבוהה.הדיוק בתזמון תורם לביצועי המערכת הכוללים המשופרים, בעיקר ביישומים הדורשים אילוצי תזמון קפדניים.

• בהשוואה של ECL עם שיטות איתות אחרות, מתעוררת הבחנה ברורה ביחס לתמיכה בתדרים.ECL יכול להתמודד בצורה בקיאות התדרים העולים על 10 ג'יגה הרץ, ואילו LVDs בדרך כלל מכסים סביב 1.5 ג'יגה הרץ.יכולת זו מציבה את ECL כבחירה אימתנית ליישומים במהירות גבוהה, כאשר מהירויות תפעוליות עולות על 5GHz ועיכובים שנשמרו בעקביות תחת 1NS.מדדי ביצועים כאלה הופכים את ECL מועילים במיוחד למעגלים משולבים קטנים עד בינוניים ומערכות דיגיטליות מהירות במיוחד, בהן כל ננו-שניות חשובות.

• תאימות ה- ECL עם קשת רחבה יותר של עכבות קו העברה מציעה יתרון בולט.בניגוד ל- LVDs, הדורש נגן סיום ספציפי של 100 OHM כדי לשמור על שלמות האות, יכולת ההסתגלות של ECL לעכבות משתנות מפחיתה את הסבירות להשתקפות האות ולסיבוכים נלווים.גמישות זו לא רק מייעלת שיקולים מעצבים אלא גם מחזקת את האמינות על פני יישומים מגוונים.היכולת לתפקד ביעילות על פני מגוון עכבות מאפשרת לך לשלב את ECL במגוון רחב יותר של מערכות ללא הדרישות המחמירות המקושרות בדרך כלל לטכנולוגיות אחרות.

חסרונות של היגיון ECL/PECL/LVPECL

בעוד שהגיון המשולב של פולט (ECL) מתהדר ביתרונות מרשימים ביישומים במהירות גבוהה, הוא גם נושא חסרונות בולטים המצדיקים תשומת לב.הנושאים העיקריים כוללים צריכת חשמל מוגברת, סובלנות מוגבלת לרעש ופגיעות להתערבות חיצונית.הנדנדה ההיגיונית במעגלי ECL מוגבלת ל 0.8 וולט בלבד, בשילוב עם סובלנות לרעש DC של 200mV בלבד.מאפיין זה מדגיש את הסחר בו יכולות המהירות החריגות של ECL מגיעות על חשבון יעילות הכוח וחוסן נגד הפרעות רעש.בתרחישים בפועל, הדבר יכול להוות אתגרים, במיוחד בסביבות בהן ניהול צריכת חשמל היא מסוכנת או כאשר שמירה על שלמות האות חשובה ביותר.

עבור היגיון משולב של פולט חיובי (PECL), עומס הפלט הסטנדרטי מוגדר על 50 אוהם עם מתח אספקה של VCC-2V.תחת פרמטרים אלה, הרמות הסטטיות האופייניות ל- Out+ ו- Out- הן VCC-1.3V, עם זרם פלט של 14mA.למרות שתצורה זו מוכיחה כיעילה ליישומים מסוימים, היא עשויה לא להתיישר היטב עם כל המצבים, במיוחד כאשר לוקחים בחשבון את המורכבות של ניהול תרמי ואת ההשלכות של פיזור הכוח הקשורות לרמות תפוקה אלה.

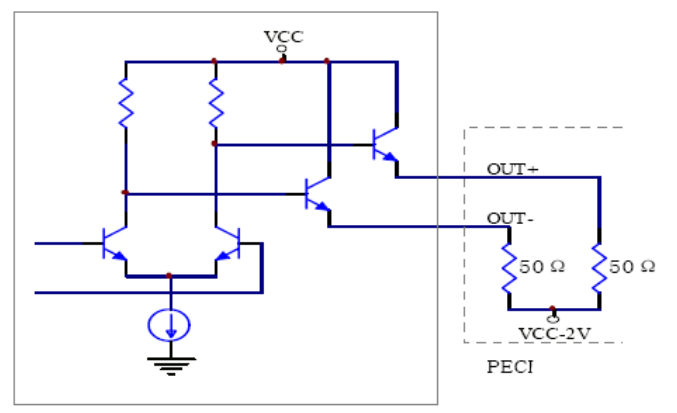

מבנה מעגל הפלט של PECL

PECL output circuit structure

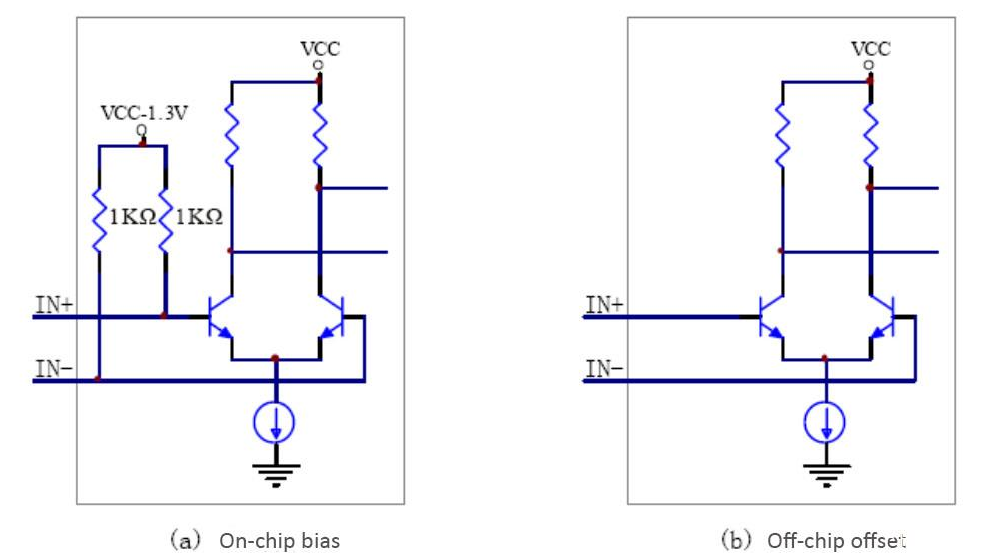

הקלט של PECL הוא זוג דיפרנציאלי עם עכבת קלט גבוהה.כדי להשיג את רמת אות הקלט הדינאמית המרבית, יש להוטה את המתח במצב משותף של זוג דיפרנציאלי זה ל- VCC - 1.3V.שבבים מסוימים כוללים מעגל הטיה משולב, המאפשר חיבור ישיר ללא רכיבים נוספים.עם זאת, עבור שבבים ללא מעגל הטיה מובנה זה, יש ליישם הטיה חיצונית של DC במהלך השימוש.

מבנה מעגל הכניסה של PECL

PECL input circuit structure

סטנדרט רמת ההיגיון של PECL

פָּרָמֶטֶר	מַצָב	דקה	טיפוסי	מקס	יְחִידָה
פלט גבוה	Ta = 0 ° C ~ 85 ° C	VCC - 1.025	-	VCC - 0.88	V
פלט גבוה	TA = 40 מעלות צלזיוס	VCC - 1.085	-	VCC - 0.88	V
פלט נמוך	Ta = 0 ° C ~ 85 ° C	VCC - 1.81	-	VCC - 1.62	V
פלט נמוך	TA = 40 מעלות צלזיוס	VCC - 1.83	-	VCC - 1.55	V
קלט גבוה	-	VCC - 1.16	-	VCC - 0.88	V
קלט נמוך	-	VCC - 1.81	-	VCC - 1.48	V
