מדריך השוואת LGA לעומת BGA לעיצוב מערכות אלקטרוניות

במאמר זה תלמדו את ההבדלים העיקריים בין חבילות LGA (מערך רשת קרקע) ו-BGA (מערך רשת כדוריות).תוכלו להבין כיצד כל חבילה בנויה, כיצד היא מתחברת ל-PCB, והיכן היא משמשת בדרך כלל.התוכן גם משווה את המבנה, הביצועים והיתרונות והחסרונות המעשיים שלהם.עד הסוף תדעו לבחור את החבילה הנכונה בהתאם לצרכי העיצוב שלכם.

קטלוג

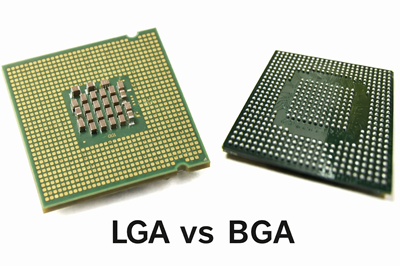

איור 1. סקירה כללית של LGA לעומת BGA

מהו LGA (מערך רשת קרקע)?

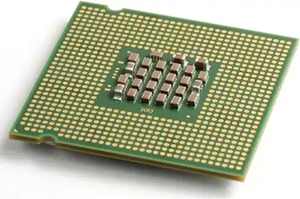

איור 2. חבילת LGA

LGA (Land Grid Array) הוא סוג של חבילת IC שבה רפידות מוליכות שטוחות, הנקראות אדמות, ממוקמות בתחתית הרכיב במקום פינים או כדורי הלחמה.קרקעות אלו יוצרים מגע עם פינים קפיציים בשקע על גבי ה-PCB, ויוצרים חיבור חשמלי ללא הלחמה קבועה.עיצוב זה נמצא בשימוש נרחב במעבדים ומעבדים בעלי ביצועים גבוהים מכיוון שהוא מאפשר התקנה והחלפה קלים.החבילה עצמה אינה מכילה רכיבי הלחמה, כך שהחיבור הסופי מוגדר על ידי ממשק השקע ולא על ידי השבב.מבנה זה גם מפשט את הבדיקה החזותית מכיוון שהמגעים נגישים על פני השטח.

מהו BGA (Ball Grid Array)?

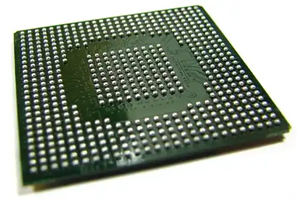

איור 3. חבילת BGA

BGA (Ball Grid Array) היא חבילה מותקנת על פני השטח המשתמשת במערך של כדורי הלחמה קטנים בצד התחתון של השבב ליצירת חיבורים חשמליים.במהלך ההרכבה, כדורי הלחמה אלו נמסים בתהליך זרימה חוזרת ונקשרים ישירות לרפידות על גבי ה-PCB, ויוצרים חיבורים קבועים.שיטת אריזה זו מאפשרת פריסה קומפקטית עם מספר רב של חיבורי גומלין בטביעת רגל קטנה.חבילות BGA משמשות בדרך כלל באלקטרוניקה בצפיפות גבוהה כגון סמארטפונים, GPUs ומערכות משובצות.כדורי ההלחמה גם עוזרים להפיץ מתח מכני על האריזה במהלך הפעולה.

LGA לעומת BGA: הבדלים פיזיים ומבניים

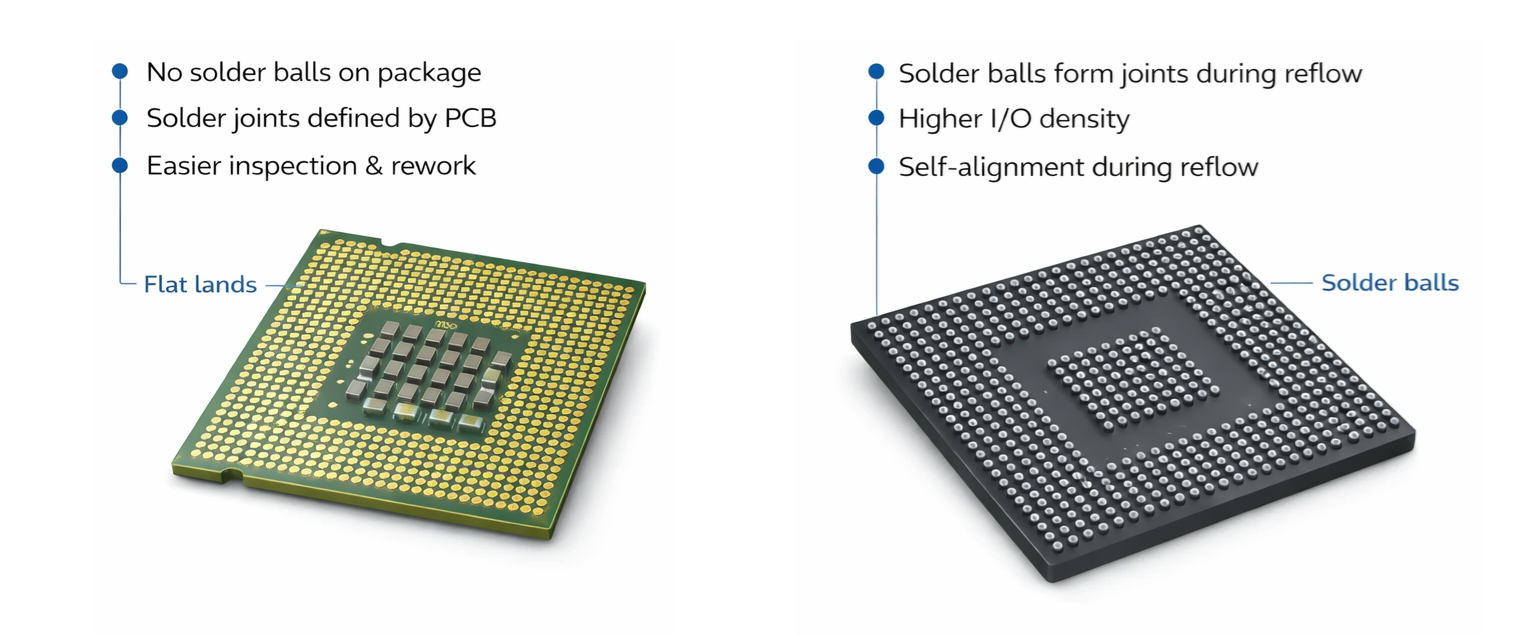

איור 4. השוואה מבנית

חבילות LGA משתמשות בשטחים מתכתיים שטוחים המסודרים ברשת בצד התחתון של השבב, שמתיישרות עם פינים תואמים בשקע.חבילות אלו דורשות מערכת שמירה מכנית, כגון שקע ומנגנון נעילה, כדי לשמור על לחץ מגע אמין.היעדר כדורי הלחמה פירושו שהשבב עצמו אינו נקשר ישירות ל-PCB, מה שהופך אותו להסרה ולשימוש חוזר.הפריסה מוגדרת על ידי רפידות מגע חשופות הנראות בבירור ונגישות לבדיקה.לעומת זאת, שיטת ההרכבה תלויה ביישור מדויק בתוך השקע ולא בחיבור הלחמה.כפי שניתן לראות באיור, משטח הרפידה השטוח והאחיד מבדיל את LGA מסוגי חבילות אחרות.

חבילות BGA, לעומת זאת, כוללות מערך של כדורי הלחמה הפועלים כחיבורים חשמליים וגם כעוגנים מכניים.כדורי הלחמה אלו מחוברים מראש לאריזה ונמסים במהלך תהליך הזרימה מחדש ליצירת חיבורים קבועים עם ה-PCB.בניגוד ל-LGA, רכיבי BGA מותקנים ישירות על הלוח ללא שקע, מה שהופך אותם לא ניתנים להסרה ללא ציוד מיוחד לעיבוד מחדש.החיבורים מוסתרים מתחת לחבילה, מה שהופך את הבדיקה החזותית למאתגרת יותר.הרשת של כדורי הלחמה מאפשרת גם מרווחים הדוקים יותר וספירת סיכות גבוהה יותר בתוך אותה טביעת רגל.כפי שמוצג באיור, המגעים הכדוריים המוגבהים מבדילים בבירור את המבנה של BGA מהשטחים השטוחים של LGA.

LGA לעומת BGA: ביצועים תרמיים וחשמליים

ביצועים היבט	LGA (רשת קרקע מערך)	BGA (רשת כדור מערך)
תרמית פיזור	העברת חום תלוי במגע בשקע וביעילות גוף הקירור;קצת פחות ישיר נתיב תרמי	הלחמה ישירה חיבור ל-PCB משפר את הולכת החום ואת יעילות ההפצה
תרמית התנגדות (θJA)	בדרך כלל גבוה יותר עקב שכבות ממשק בין חבילה ל-PCB	תרמית נמוכה יותר התנגדות עקב התקשרות ישירה ונתיב זרימת חום טוב יותר
חום אחידות הפצה	יכול להיות לא אחיד העברת חום בהתאם לחלוקת לחץ המגע	יותר אחיד פיזור חום על פני חיבורי הלחמה ו-PCB
שלמות אות	מעט יותר ארוך נתיב האות דרך השקע עלול להכניס שינויים בעכבה	קצר, ישיר חיבורים מפחיתים את אובדן האות ומשפרים את השלמות
טפילי השראות	גבוה יותר בגלל פיני שקע וממשק מגע	נמוך יותר עקב חיבורי כדורי הלחמה קומפקטיים
חשמל התנגדות	משתנה בהתאם על לחץ מגע וניקיון פיני שקע	נמוך ויציב עקב חיבורי הלחמה מתכתיים קבועים
אספקת חשמל יעילות	טוב אבל תלוי באיכות השקע ובעקביות מגע הפינים	יעיל יותר עקב נתיבי עכבה נמוכה וחיבורים יציבים
בתדר גבוה ביצועים	עשוי לחוות השפלה קלה של האות בתדרים גבוהים מאוד	מתאים יותר עבור עיצובי RF ומהירות גבוהה עקב אורך נתיב אות מינימלי
אלקטרומגנטי ביצועים	מעט גבוה יותר סיכון EMI עקב נתיבי קישור ארוכים יותר	EMI נמוך יותר עקב פריסה קומפקטית ולולאות חשמליות קצרות יותר
אמינות תחת עומס	ביצועים עשויים משתנים עם הזמן עקב בלאי או זיהום במגעי השקע	יציב ביותר ביצועים לאורך זמן עקב חיבורי הלחמה קבועים

יתרונות וחסרונות של LGA

היתרונות של LGA

• מאפשר התקנה והחלפה קלים ללא הלחמה, מה שהופך אותו לאידיאלי עבור מערכות הניתנות לשדרוג.

• מפשט בדיקה ותחזוקה מאחר והמגעים חשופים ונגישים.

• מפחית את הסיכון לנזק לאריזה במהלך הטיפול מכיוון שאין סיכות שבירות על השבב.

• תומך בספירת סיכות גבוהה תוך שמירה על אמינות מכנית באמצעות עיצוב שקעים.

חסרונות של LGA

• דורש שקע, הגדלת עלות המערכת הכוללת ומורכבות הלוח.

• אמינות המגע תלויה בלחץ ובמצב השקע עקביים.

• טביעת רגל מכנית גדולה יותר בהשוואה לאריזות המותקנות ישירות.

• רגיש לבעיות חיבור אם מתרחש זיהום או חוסר יישור.

יתרונות וחסרונות של BGA

היתרונות של BGA

• מאפשר צפיפות I/O גבוהה מאוד בטביעת רגל קומפקטית עבור אלקטרוניקה מודרנית.

• מספק חיבורים מכניים וחשמליים חזקים באמצעות חיבורי הלחמה.

• משפר ביצועים חשמליים עם נתיבי אות קצרים יותר והשראות נמוכה יותר.

• תומך בהעברה תרמית יעילה באמצעות חיבור PCB ישיר.

חסרונות של BGA

• קשה לבדוק חיבורי הלחמה מאחר שהם חבויים מתחת לאריזה.

• דורש ציוד מיוחד לתהליכי הרכבה ועיבוד חוזר.

• לא ניתן להחלפה בקלות לאחר הלחמה על ה-PCB.

• פגמים בייצור כגון חללי הלחמה או גישור עלולים להיות קשים יותר לזיהוי.

כיצד לבחור בין חבילות LGA ל-BGA?

1. הגדר דרישות שירות

אם המוצר שלך דורש שדרוגים קלים או החלפה בשטח, LGA בדרך כלל מתאים יותר מכיוון שהוא מאפשר התקנה לא קבועה.זה חשוב במיוחד במערכות כמו מחשבים שולחניים או שרתים שבהם ייתכן שיהיה צורך להחליף רכיבים.BGA, לעומת זאת, מיועד להרכבה קבועה ואינו מיועד להחלפה תכופה.שקול באיזו תדירות תחזוקה או שדרוגים יתרחשו במהלך מחזור חיי המוצר.בחירה על סמך יכולת שירות עוזרת להפחית עלויות תפעול ארוכות טווח וזמני השבתה.

2. הערכת אילוצי גודל וחלל

עבור מכשירים קומפקטיים כגון סמארטפונים או מערכות משובצות, BGA מועדף לרוב בשל טביעת הרגל הקטנה יותר והצפיפות הגבוהה יותר שלו.LGA דורש מקום נוסף עבור שקעים ומערכות שמירה מכניות, מה שיכול להגדיל את גודל הלוח.בעיצובים מוגבלי מקום, מזעור טביעת הרגל טובה לגורם הצורה הכולל של המוצר.BGA מאפשר פריסות הדוקות יותר ושימוש יעיל יותר באזור ה-PCB.שלב זה מבטיח שבחירת החבילה שלך תואמת את מגבלות העיצוב הפיזיות.

3. שקול יכולות ייצור

תהליך ההרכבה הזמין שלך משחק תפקיד מרכזי בבחירת החבילה.BGA דורש הלחמה ובדיקה בזרימה חוזרת מבוקרת, כגון מערכות רנטגן, שאולי לא יהיו זמינות בכל מערכי הייצור.LGA, לעומת זאת, מפשט את ההרכבה על ידי שימוש בשקעים במקום הלחמה.הערך אם פס הייצור שלך יכול לתמוך במורכבות של הרכבת BGA.התאמת סוג החבילה ליכולת הייצור מונעת סיכוני ייצור.

4. נתח את דרישות הביצועים

יישומים מהירים ותדרים גבוהים נהנים לעתים קרובות מ-BGA בשל נתיבים חשמליים קצרים יותר ושלמות אות טובה יותר.LGA עדיין יכול לתמוך ביישומים בעלי ביצועים גבוהים אך תלוי באיכות ובעיצוב השקע.אם היישום שלך כרוך בביצועים חשמליים תובעניים, בחירת החבילה הופכת חשובה.קחו בחשבון גורמים כמו מהירות האות, רעש ויציבות אספקת החשמל.זה מבטיח ביצועים אופטימליים עבור מקרה השימוש הספציפי שלך.

5. הערכת אילוצי עלות

שיקולי תקציב כוללים הן עלויות הרכיב והן עלויות ברמת המערכת.LGA עשוי להגדיל את העלות עקב שקעים וחלקים מכניים, בעוד BGA יכול להפחית את מורכבות הלוח אך להגדיל את הוצאות הייצור.העלות הכוללת צריכה לכלול הרכבה, בדיקה ועבודה חוזרת אפשרית.הערך את הפשרות בין עלויות מראש לטווח ארוך.בחירת האיזון הנכון עוזרת לשמור על רווחיות ומדרגיות.

6. קבע את צרכי האמינות

עבור יישומים החשופים לרטט, רכיבה תרמית או סביבות קשות, BGA מספק לעתים קרובות יציבות מכנית חזקה יותר עקב חיבורים מולחמים.LGA מסתמך על לחץ מכני, שעשוי להיות פחות חזק בתנאים קיצוניים.דרישות האמינות משתנות בהתאם לתעשייה, כגון רכב או אלקטרוניקה תעשייתית.קחו בחשבון גורמי לחץ סביבתיים בעת בחירת החבילה.שלב זה מבטיח עמידות ואמינות המוצר לטווח ארוך.

יישומים של חבילות LGA ו-BGA

דוגמאות לרכיבי LGA

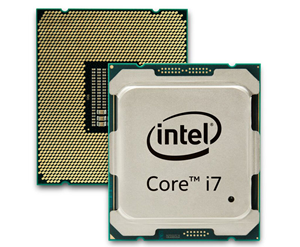

איור 5. דוגמאות לרכיבי LGA

• מעבדי שולחן עבודה ושרתים - מעבדים רבים, כגון Intel Core וסדרות Xeon, משתמשים באריזת LGA להתקנה מבוססת שקעים.זה מאפשר לשדרג או להחליף מעבדים ללא הלחמה.העיצוב תומך בספירת סיכות גבוהה הנדרשת למשימות עיבוד מורכבות.הוא נמצא בשימוש נרחב במחשבים אישיים ובמרכזי נתונים.

• בקרי ממשק רשת - בקרי Ethernet מסוימים מאמצים חבילות LGA כדי לאפשר אינטגרציה מודולרית על לוחות אם.זה עוזר לפשט את התחזוקה וההחלפה בחומרת רשת.החבילה תומכת בחיבורים חשמליים יציבים להעברת נתונים במהירות גבוהה.זה נפוץ בציוד רשת ארגוני.

• IC ניהול חשמל - חלק מהתקני בקרת הספק משתמשים ב-LGA למגע אמינים וביצועים תרמיים.עיצוב הרפידה השטוחה מבטיח חיבור עקבי עם ה-PCB או השקע.רכיבים אלה משמשים בוויסות מתח ומערכות חלוקת חשמל.העיצוב שלהם תומך באינטגרציה יעילה ברמת המערכת.

• מודולי RF - LGA משמש במודולי RF מסוימים שבהם נדרשים גודל קומפקטי ומגע אמין.החבילה תומכת בטיפול באות בתדר גבוה עם חיבורים יציבים.הוא משמש לעתים קרובות בהתקני תקשורת ומערכות אלחוטיות.המבנה מאפשר שילוב קל בעיצובים מודולריים.

• מעבדים משובצים - מודולי מחשוב משובצים מסוימים משתמשים באריזת LGA לצורך גמישות במערכות תעשייתיות.זה מאפשר שדרוגים ותחזוקה קלים יותר ביישומים ארוכי חיים.החבילה תומכת בפעולה יציבה בסביבות מבוקרות.הוא נמצא בשימוש נפוץ במערכות אוטומציה ובקרה.

דוגמאות לרכיבי BGA

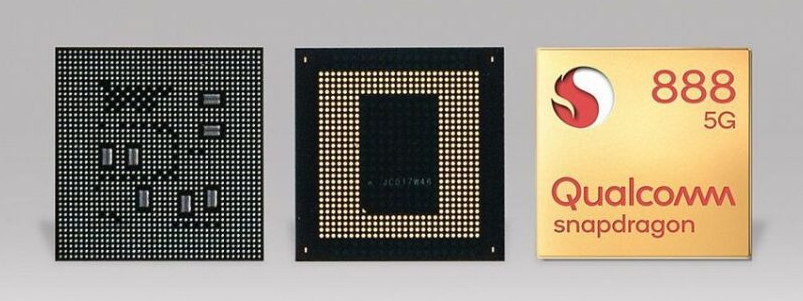

איור 6. דוגמאות לרכיבי BGA

• יחידות עיבוד גרפי (GPU) - GPUs בדרך כלל משתמשים באריזת BGA כדי לתמוך בצפיפות פינים גבוהה והעברת נתונים מהירה.העיצוב הקומפקטי מאפשר שילוב בכרטיסים גרפיים ומחשבים ניידים.חיבורים מולחמים משפרים את הביצועים והאמינות בעומסי עבודה כבדים.חבילה זו חשובה למערכות גרפיקה מודרניות בעלות ביצועים גבוהים.

• מעבדי SoC ניידים - מעבדי סמארטפונים, כמו אלה בסדרת Snapdragon, מסתמכים על BGA לעיצוב קומפקטי ויעיל.החבילה תומכת באינטגרציה גבוהה של CPU, GPU ותכונות קישוריות.זה מאפשר פרופילי מכשירים דקים וכוח עיבוד גבוה.זה הופך אותו לאידיאלי עבור אלקטרוניקה ניידת וניידת.

• מערכי שער הניתנים לתכנות בשדה (FPGA) - FPGAs משתמשים לעתים קרובות בחבילות BGA כדי להכיל מספר רב של חיבורי I/O.העיצוב תומך בפעולות לוגיות מורכבות ובתקשורת במהירות גבוהה.רכיבים אלה משמשים במערכות טלקומוניקציה, בינה מלאכותית ועיבוד נתונים.החבילה מבטיחה ביצועים יציבים ביישומים תובעניים.

• שבבי זיכרון (DRAM/פלאש) - התקני זיכרון רבים משתמשים באריזת BGA עבור ערימה בצפיפות גבוהה ופריסת PCB יעילה.טביעת הרגל הקטנה מאפשרת להניח צ'יפים מרובים קרוב זה לזה.זה משפר את ביצועי המערכת ומפחית את זמן ההשהיה.הוא נמצא בשימוש נרחב באלקטרוניקה ומערכות מחשוב.

• ערכות שבבים ובקרים - ערכות שבבים של לוח אם ובקרים משובצים משתמשים לעתים קרובות ב-BGA לחיבורים קבועים ואמינים.החבילה תומכת בפונקציונליות מורכבת בחלל קומפקטי.הוא נמצא בשימוש נפוץ במחשבים ניידים, טאבלטים ומערכות משובצות.העיצוב מבטיח יציבות וביצועים לטווח ארוך.

מסקנה

LGA ו-BGA נבדלים בעיקר באופן שבו הם מתחברים ל-PCB, כאשר LGA משתמש במגעים מבוססי שקע ו-BGA מסתמכים על מפרקים מולחמים.LGA מציע החלפה ובדיקה קלה יותר, בעוד BGA מספק צפיפות גבוהה יותר, ביצועים חשמליים טובים יותר ויציבות מכנית חזקה יותר.לכל חבילה יש פשרות בעלות, יכולת ייצור ואמינות בהתאם ליישום.בחירת האפשרות הנכונה תלויה באיזון בין יכולת השירות, אילוצי המקום, צרכי הביצועים ויכולות הייצור.
