LC4384C-75FTN256C: CPLD בעל ביצועים גבוהים עבור היגיון דיגיטלי יעיל ויישומי הספק נמוך

LC4384C-75FTN256C הוא חלק מכשיר לוגיקה חזק לתכנות מסדרת ISPMACH 4000C ומיועד לפרויקטים הזקוקים לפתרונות דיגיטליים חכמים בעלי עוצמה נמוכה.מכשיר זה רב תכליתי עם 384 תאי המקרו שלו ו -192 סיכות קלט/פלט, והוא פועל על כוח נמוך, מה שמייעל אותו.מדריך זה יחקור את תכונות המפתח של המכשיר, פרטים טכניים ושימושים, ומראה כיצד הוא משפר את הביצועים והיעילות של מערכות דיגיטליות.

קָטָלוֹג

LC4384C-75FTN256C תיאור

ה LC4384C-75FTN256C הוא מכשיר לוגיקה תכנותי מורכב בעל ביצועים גבוהים (CPLD) ממוליך למחצה סריג, השייך למשפחת ISPMACH 4000C.זה נועד לספק ליישומים הדורשים פתרונות לוגיקה דיגיטלית גמישה עם טביעת רגל מחמירה בעלת כוח נמוך.המכשיר כולל 384 תאי מקרו ו -192 סיכות קלט/פלט, המספקות צדדיות משמעותית לצרכים עיצוביים שונים.מתח התכנות ומתח הליבה התפעולי שלה נע בין 1.65 וולט ל 1.95 וולט, ומבטיח ניהול כוח יעיל.מדדי ביצועי המפתח של LC4384C-75FTN256C כוללים עיכוב התפשטות של 7.5 NS ותדר הפעלה שיכול להגיע עד 168 מגהרץ.שילוב זה של מהירות ותגובה הופך אותו לאידיאלי ליישומי עיבוד נתונים במהירות גבוהה.המכשיר תומך בתקני קלט/פלט מרובים כגון 3.3 וולט, 2.5 וולט ו- 1.8 וולט LVCMOS, עם כניסות סובלניות 5V כדי להתאים למגוון רחב של רמות איתות.כל מקרו -תאי משופר עם בקרות בודדות עבור שעון, איפוס, מראש מראש ושעון מאפשר, ומאפשר ניהול מדויק של פעולות ההיגיון.

אם אתה מחפש להוסיף למוצרים שלך מכשירי לוגיקה אמינים, יעילים וביצועים גבוהים, LC4384C-75FTN256C הוא בחירה מצוינת.ואם אתה חושב לבצע הזמנה בתפזורת, תוכל לנצל את מלוא מה שיש לטכנולוגיה מתקדמת זו להציע ליישומים שלך.

LC4384C-75FTN256C דגמי CAD

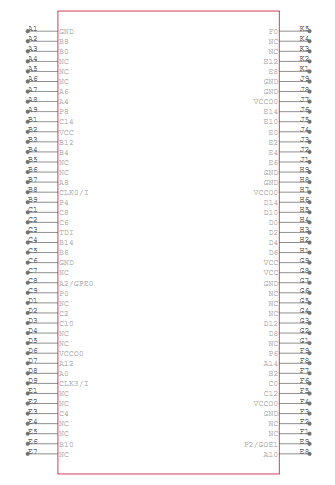

LC4384C-75FTN256C סמל

LC4384C-75FTN256C טביעת רגל

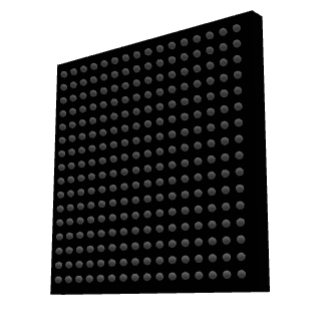

LC4384C-75FTN256C דגם 3D

תכונות LC4384C-75FTN256C

• • ביצועים גבוהים: LC4384C-75FTN256C פועל עם תדר מקסימלי מרשים של עד 178.57 מגה הרץ, יחד עם עיכוב התפשטות נמוך של 7.5 ננומטר.זה מבטיח יכולות עיבוד נתונים מהירות וזמני תגובה מהירים לסביבות דיגיטליות במהירות גבוהה.

• • תכנות במערכת (ISP): מכשיר זה תומך בתכנות במערכת באמצעות ממשק תואם IEEE 1532.תכונה זו מאפשרת עדכוני קושחה קלים ישירות במעגל ללא צורך בהסרת מכשירים, לפשט תחזוקה ושדרוגים.

• • תאי מקרו משופרים: מצויד ב -384 תאים מקרו, שכל אחד מהם מסוגל לעלות עצמאית, לאפס, מראש קביעה ושעון מאפשר שליטה.סידור זה מציע גמישות ודיוק נרחב בניהול פעולות לוגיות מורכבות עבור עיצובים לוגיים דיגיטליים בהתאמה אישית.

• • תמיכה בקלט/פלט רב -תכליתי: ה- CPLD מתגאה ב -192 סיכות קלט/פלט התואמות לתקני מתח מרובים, כולל 3.3 וולט, 2.5 וולט ו- 1.8 וולט LVCMOS.זה תומך גם בתשומות של 5V-סובלניות, המשפרות את התאימות למערכות מדור קודם ישנות ומערכות אקולוגיות דיגיטליות שונות.

• • צריכת חשמל נמוכה: הוא נועד לפעול ביעילות בטווח מתח ליבה של 1.65 וולט עד 1.95 וולט, מה שהופך אותו לבחירה מצוינת עבור יישומים בהם נדרשת יעילות כוח.צריכת חשמל נמוכה זו מסייעת במזעור התפוקה התרמית ושיפור אמינות המערכת.

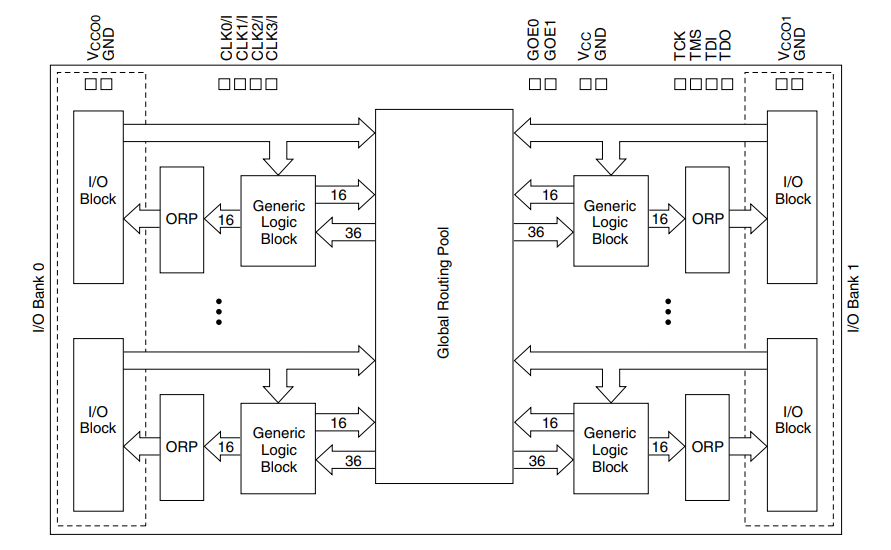

LC4384C-75FTN256C תרשים בלוק

ה LC4384C-75FTN256C תרשים בלוק מציג את המבנה הפנימי של מכשיר לוגיקה הניתן לתכנות.הוא מאורגן סביב בריכת ניתוב גלובלית מרכזית (GRP) המחברת בין כל חלקי המכשיר, ומבטיחה תקשורת מהירה וגמישה בין רכיבים.מכל צד של התרשים, ישנם בנקים/פלטים (בנק/פלט בנק 0 ו- I/O בנק 1), המטפלים באותות קלט ופלט למכשיר וממנו.בנקים אלה מחוברים לבריכות ניתוב פלט (ORP), המנהלות את זרימת הנתונים בין בלוקי הקלט/פלט לבין בלוקי ההיגיון הגנריים (GLBs).חסימות ההיגיון הגנריות (GLBs) הן יחידות העיבוד העיקריות המבצעות פעולות לוגיות.הם קשורים ל- ORPS לקלט ופלט ומחוברים ל- GRP לתקשורת עם GLBs אחרים, ומאפשרים ליצור פונקציות לוגיות מורכבות.בחלקו העליון, התרשים מציג כניסות שעון ובקרה לניהול תזמון ותפעול מכשירים, כולל אותות שעון מרובים וכניסות JTAG לתכנות ובדיקה.התרשים ממחיש כיצד המכשיר מיועד ליישום לוגי גמיש עם חיבורים במהירות גבוהה וניתוב איתות יעיל.

מפרט LC4384C-75FTN256C

סוּג	פָּרָמֶטֶר
יַצרָן	תאגיד מוליכים למחצה של סריג
סִדרָה	ISPMACH® 4000C
אריזה	מַגָשׁ
סטטוס חלק	מְיוּשָׁן
סוג הניתן לתכנות	במערכת הניתנת לתכנות
זמן עיכוב TPD (1) מקסימום	7.5 ns
אספקת מתח - פנימית	1.65V ~ 1.95V
מספר אלמנטים/בלוקים לוגיים	24
מספר תאי מקרו	384
מספר קלט/פלט	192
טמפרטורת הפעלה	0 ° C ~ 90 ° C (TJ)
סוג הרכבה	הר השטח
חבילה / מקרה	256-LBGA
חבילת מכשירי ספק	256-FTBGA (17x17)
מספר מוצר בסיס	LC4384

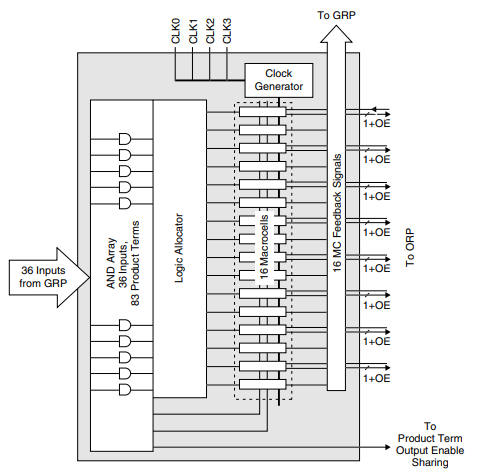

LC4384C-75FTN256C בלוק לוגיקה גנרי

ה בלוק לוגי גנרי (GLB) של LC4384C-75FTN256C מעבד פעולות לוגיות באמצעות תכנון גמיש ויעיל.היא מקבלת 36 תשומות מבריכת הניתוב הגלובלית (GRP), המשולבת באמצעות מערך ומערך ליצירת 83 מונחי מוצר.מונחי מוצר אלה הם שילובי לוגיקה בסיסיים המנוהלים על ידי הקצאת לוגיקה.הקצאת ההיגיון מפיצה מונחי מוצר אלה ל -16 תאי מקרו, שהם יחידות העיבוד העיקריות.תאי מקרו אלה מבצעים פונקציות לוגיות, כולל פעולות משולבות ורציפות.הם מסונכרנים על ידי מחולל שעון באמצעות ארבעה אותות שעון (CLK0 ל- CLK3), ומאפשרים בקרת תזמון מדויקת.כל מקרו -תאי יכול לשלוח את הפלט שלה חזרה ל- GRP או לבריכת הניתוב הפלט (ORP) לצורך עיבוד נוסף.הם תומכים במשוב ליישום מכונות מצב מורכבות ומעגלים רציפים.העיצוב של ה- GLB גמיש ביותר, ומאפשר פונקציות לוגיות מורכבות עם בקרת ניתוב ותזמון יעילות, המתאימות לעיצובים דיגיטליים מתקדמים.

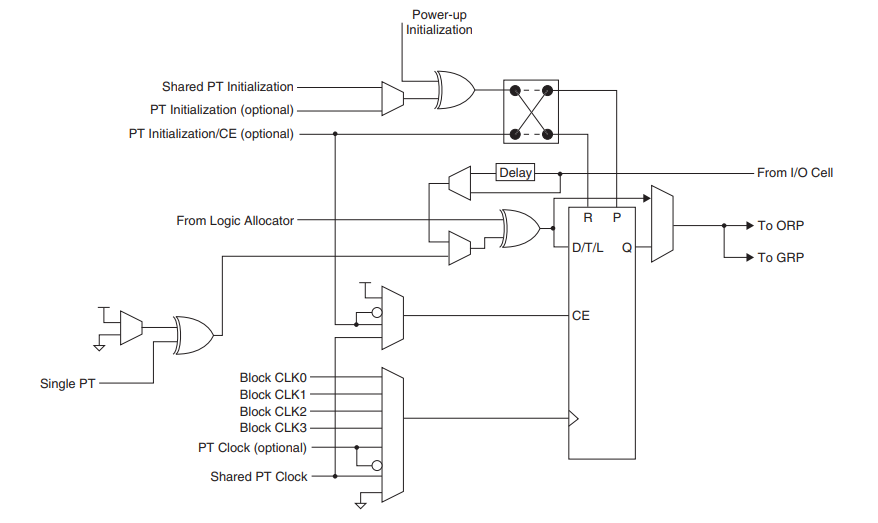

LC4384C-75FTN256C MACROCELL

ה מקרו -תאי של LC4384C-75FTN256C מיועד לעיבוד לוגיקה גמיש ויעיל.היא מקבלת תשומות מהקצת ההיגיון ויכולה לאתחל בשיטות שונות, כולל אתחול PT משותף ואתחול הפעלה, הבטחת מצב התחלה ידוע.ה- Macrocell תומך במקורות שעון מרובים כמו שעוני חסימות (CLK0 עד CLK3), שעון PT ושעון PT משותף, כאשר מכפיל שעון בוחר את המקור המתאים לבקרת תזמון מדויקת.בבסיסו, פלאפ כפכף D/T/L פועל במצבים שונים, D (נתונים), t (Toggle) או L (Latch) וכולל קלט שעון (CE) לעלייה מותנית.ניתן לנותב את הפלטים מה- Macrocell לבריכת ניתוב הפלט (ORP) לחיבורים חיצוניים או לבריכת הניתוב הגלובלית (GRP) למשוב פנימי, ומאפשרות פונקציות לוגיות מורכבות וניתוב איתות יעיל.אלמנט עיכוב מבטיח תזמון מתאים ויישור איתות, מה שהופך את ה- Macrocell להתאים מאוד לעיצובים דיגיטליים מתקדמים.

יישומי LC4384C-75FTN256C

יישומי לוגיקה דיגיטלית

CPLD זה מצטיין בטיפול בפונקציות לוגיות מותאמות אישית, כגון מכונות מצב ולוגיקת דבק, ומספק פיתרון גמיש ליצירת ממשקים דיגיטליים ומסלולי מסלולים מותאמים.היכולת שלה לנהל מעגלי לוגיקה מורכבים הופכת אותו לבחירה ראשונית לייעול פונקציות חומרה.

עיצובים של מיקרו-בקר ומערכת-על-שבב (SOC)

LC4384C-75FTN256C משפר את מערכות המיקרו-בקר על ידי הצעת היגיון נוסף לתמיכה בפונקציונליות מוגברת.זה יכול לשמש כמרכיב בעיצובים של SOC, כאשר יש צורך בשילוב של מספר מכשירים על שבב יחיד, ובכך לסייע בהפחתת עלויות המערכת הכוללות וצריכת החשמל.

מערכות משובצות

עם תכנות המערכת שלו ויכולות קלט/פלט של מתח רב מתח, מכשיר זה מתאים באופן מושלם למערכות משובצות.זה מאפשר עדכונים והתאמות מערכת ללא צורך בתקופות נרחבות, מה שהופך אותו לאידיאלי ליישומים הדורשים אמינות והסתגלות גבוהה.

מערכות בקרה תעשייתיות

בסביבות תעשייתיות, LC4384C-75FTN256C תורם לאוטומציה ובקרת תהליכים.העיצוב החזק שלה מבטיח פעולה אמינה בתנאים מאתגרים, מה שהופך אותו למרכיב חשוב לניהול תהליכים ומכונות תעשייתיות מורכבות.

אלקטרוניקה לרכב

צריכת החשמל הנמוכה של המכשיר ויכולות הטיפול בנתונים במהירות גבוהה הופכים אותו לבחירה מצוינת עבור אלקטרוניקה לרכב.הוא משמש ביישומים שנעים בין יחידות בקרת רכב ועד מערכות אינפוטינציה מתקדמות, ומסייע בשיפור תכונות הביצועים והבטיחות הן ברכבים מודרניים.

עיבוד וידאו ותמונות

הודות ליכולתו לעבד אותות במהירות גבוהה ביעילות, LC4384C-75FTN256C משמש גם במשימות לעיבוד וידאו ותמונות.זה תומך בפעילויות כמו קנה מידה, סינון והמרת פורמט ליישומי מולטימדיה ומכשירים.

LC4384C-75FTN256C חלקים דומים

• • LC4384V-10FT256I

• • LC4384V-35FN256C

• • LC4256ZE-5TN100C

יתרונות LC4384C-75FTN256C

תצורה לא נדיפה

CPLD זה נהנה מזיכרון פנימי שאינו נדיף, המאפשר פונקציונליות מיידית לאחר ההפעלה ללא הסתמכות על מקורות תצורה חיצוניים.יכולת מובנית זו לא רק מפשטת את תהליך התכנון הכולל על ידי ביטול הצורך ברכיבי זיכרון נוספים שאינם נדיפים, אלא גם מגביר את אמינות המערכת על ידי הפחתת נקודות פוטנציאליות של כישלון.

תזמון דטרמיניסטי

המכשיר מציע עיכובים בהתפשטות עקבית וצפויה, יתרון ליישומים הדורשים בקרת תזמון מדויקת.תזמון דטרמיניסטי זה מבטיח כי כל פעולות ההיגיון מסונכרנות במדויק, מה שהופך את LC4384C-75FTN256C לאידיאלי לניהול משימות רגישות לתזמון במעגלים דיגיטליים.

תהליך עיצוב מפושט

בניגוד ל- FPGAs, שיכולים לדרוש תכנות ותצורה מורכבים, LC4384C-75FTN256C מתהדר בגישה עיצובית פשוטה יותר.ארכיטקטורת ההיגיון הריכוזית שלה מאפשרת יישום קל יותר של היגיון בקרה ומכונות מדינה, מצמצם את זמן הפיתוח ופשט את עקומת הלמידה.

יעילות כוח

LC4384C-75FTN256C LC4384C-75FTN256C פועל ביעילות בטווח מתח ליבה של 1.65 וולט עד 1.95 וולט.יעילות כוח זו הופכת אותו להתאים ליישומים המופעלים על ידי סוללות או רגישים לחשמל, ומסייעים בהרחבת אורך החיים של המכשירים ולהפחתת עלויות האנרגיה.

יכולות קלט/פלט חזקות

עם 192 סיכות קלט/פלט הניתנות לתכנות התומכות בתקני מתח מרובים, LC4384C-75FTN256C מציע גמישות ממשק נרחבת.יכולת זו מאפשרת לו להשתלב בקלות עם מגוון רכיבים דיגיטליים ואנלוגיים, ולשפר את השימושיות שלה על פני מספר פלטפורמות וטכנולוגיות.

ביצועים במהירות גבוהה

היכולת לפעול בתדרים של עד 178.57 מגה הרץ מאפשרת ל- LC4384C-75FTN256C כדי לטפל בדרישות עיבוד נתונים במהירות גבוהה ותפוקה.זה הופך את זה לבחירה מצוינת עבור יישומים הכרוכים במניפולציה מהירה של נתונים ודרישות עיבוד בזמן אמת.

LC4384C-75FTN256C מידות אריזה

מידות אריזה עבור LC4384C-75FTN256C:

פָּרָמֶטֶר	מימד (מ"מ)
גודל גוף	17 x 17
מגרש כדור	0.8
ספירת כדור	256

LC4384C-75FTN256C יצרן

תאגיד המוליכים למחצה של סריג, הממוקם בהילסבורו, אורגון, הוא יצרנית LC4384C-75FTN256C, רכיב FPGA בולט (מערך שער לתכנות שדה) הידוע בתצורת התצורה שלו ורבגוניותו ביישומים שונים.Lattice Semiconductor, שהוקם בשנת 1983, גילף נישה בתעשיית המוליכים למחצה על ידי התמחות בפתרונות בעלי עוצמה נמוכה, פקטור קטן, ופתרונות הניתנים להתאמה אישית המתאימים למגוון רחב של צרכי שוק, החל מאלקטרוניקה ועד יישומים תעשייתיים.LC4384C-75FTN256C, חלק ממערך המוצרים הנרחב שלהם, מדגים את מחויבותם לספק התקני לוגיקה מתקדמים לתכנות התומכים במערכות דיגיטליות מורכבות תוך התמקדות בחדשנות ויעילות.

מַסְקָנָה

LC4384C-75FTN256C מציג את מסירותו של מוליך למחצה למוליך סריג לטכנולוגיה חדשנית ויעילה בתחום המוליכים למחצה.מכשיר זה מצויד למשימות עיצוב מפורטות עם אפשרויות הקלט/פלט הגמישות שלו ומבנים פנימיים מתקדמים.זה מושלם לשימוש באזורים שונים כמו מערכות תעשייתיות, אלקטרוניקה לרכב ועיבוד וידאו, מכיוון שהוא מעבד נתונים במהירות וניתן להתאים אותם בקלות לצרכים שונים.מדריך זה מדגיש את יכולתו של המכשיר להתמודד עם משימות דיגיטליות מורכבות בצורה חלקה ולשפר את פונקציונליות המערכת הכוללת, ומוכיח שהוא כלי חשוב במכשירי לוגיקה הניתנים לתכנות.

גיליון נתונים PDF

LC4384C-75FTN256C גיליונות נתונים:

ISPMACH 4000V, B, C, Z Family.pdf
