מדריך למגבר OP-AMP של JRC4558: תכונות, יישומים ורכיבים שווים

מגברים תפעוליים (OP-Amps) הם הגיבורים שלא הושלמו של עולם האלקטרוניקה, ויוצרים את עמוד השדרה של אינספור מעגלים ומכשירים.בין האפשרויות הרבות הקיימות, ה- JRC4558 בולט כמגבר אופטי כפול רב-תכליתי ואמין, הידוע בביצועיו יוצאי הדופן בשמע, עיבוד אותות ומעבר לו.במאמר זה אנו חוקרים את המפרט של JRC4558, תצורת סיכה, תכונות, אלטרנטיבות ויישומים, ומציעים תובנות מעשיות עבורך.בין אם אתה מתכנן ציוד שמע עם נאמנות גבוהה, בניית מעגלי דיוק או חקר פתרונות אלקטרוניים יצירתיים, JRC4558 מבטיח יכולת הסתגלות ואמינות.בואו נחפור למאמן הטכני שהופך את ה- OP-AMP לבחירה מהימנה בתחומים שונים.

קָטָלוֹג

סקירה כללית של ה- JRC4558

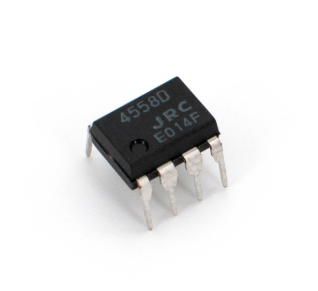

הסיפור של JRC4558 מציין אותך, מכיוון שהוא משמש כמגבר מועדף-תפעולי מועדף.פיתויו טמון בהגברת המתח המשמעותית ובעכבת קלט גבוהה ומרשימה שהיא מציעה.מעגל משולב מבוסס סיליקון, המוצג באופן בולט באינספור מעגלים אודיו אלקטרוניים, מתגאה בהסתגלות, כאשר חבילות כמו SOP ו- DIP משפרות את הערעור שלו בעיצובים של מעגלי דוושות.בין המפרט המפתה ניתן להשיג רווח מתח של 100dB, עכבת קלט מסבירת פנים של 5 מגה -ווהם, וטווח אספקת חשמל גמיש של ± 4V עד 18V.תכונות אלה, בשילוב עם כדאיות, הופכות אותו לרוב לאטרקטיבי בעיני אלה הידיעה.

עם הגדרת 8 פינים רגילה, JRC4558 מקלה בחינניות למעגלים מורכבים.סיכה 8 מיועדת לכניסת אספקת החשמל החיובית.סיכה 4 מתאימה לכניסת הכוח השלילית.סיכות פלט 1 ו -7 משותפות בין שני המגברים התפעוליים.תשומות הפוך מוקצות לסיכות 2 ו -6. תשומות שאינן מעוררות מוצאות את ביתן על סיכות 3 ו -5. מוסמכות עם פיצוי פנימי ועכבה קלט מדהימה, כל מגבר תפעולי מבטיח ביצועים ראויים לשבח תחת מצבי אספקת חשמל מגוונים.

הצעדים JRC4558 הרחק מהארכיטיפ של מגבר תפעולי אידיאלי, ובכל זאת רווח המתח המרבי שלו של 100dB וקצב של SLOW של 1.7 וולט/מיקרו מספק בצורה נאותה את מרווח הראש הנדרש לרוב משימות עיבוד האודיו והאותות.הכשרון שלה לייצור מתחי יציאה גבוהים יותר על פני קלט מחייב אותו ליישומים המשתרעים על מגברים, משווים ואינטגרטורים.פרידריך בפעולה עם אספקת חשמל יחידה +5V, מפריש בעדינות את הצורך במקבילה -5 וולט, מהדהד נטיות מודרניות לעיצוב יעיל וחסכוני באנרגיה.

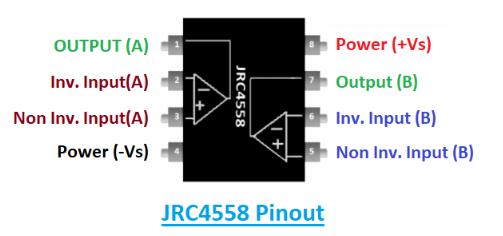

פריסת סיכה

מספר סיכה מספר	שם סיכה	תיאור סיכה
1	החוצה (א)	סיכת הפלט של OP-AMP A
2	קלט הפוך (א)	סיכת הקלט ההפוכה של ה- OP-AMP A
3	קלט שאינו מפעיל (א)	סיכת הקלט הלא מעוררת של OP-AMP A
4	כוח (-vs)	מסוף אספקה ​​קרקע או שלילי
5	הַפנָיָה	סיכת הקלט הלא מעוררת של OP-AMP B
6	תְפוּקָה	סיכת הקלט ההפוכה של ה- OP-AMP B
7	כוח (+VS)	סיכת הפלט של OP-AMP B
8	+VS	מסוף אספקה ​​חיובי

תכונות ומפרט

תכונה	מפרט/פרט
טווח אספקת מתח	± 5V עד ± 15V
רוחב פס	3MHz
מספר המגברים התפעוליים	שניים (מגברים תפעוליים כפולים בחבילה יחידה)
צורת מעגל משולבת	8 פינים IC
טווח טמפרטורות הפעלה	0 ° C עד 70 מעלות צלזיוס
שיעור יש	1.7V/μS
רווח מתח איתות	עד 100dB
חבילות זמינות	חבילות SOP ו- DIP בן 8 פינים
פיצוי תדרים	לא נדרש
בעיות תפס	אַף לֹא אֶחָד
הצריכה הנוכחית	נָמוּך
תאימות אספקת חשמל	תומך בהגדרות אספקת חשמל בודדות וכפולות
טווח מתח דיפרנציאלי	מגוון רחב עם לינה גדולה של מצב נפוץ
מעקב אחר פרמטרים	על פני טווחי טמפרטורה מוגדרים
שלב ולהשיג התאמה	מובטח בין מגברים
טרנזיסטורים קלט	רעש נמוך
עֲלוּת	חסכוני במידה ניכרת
יישומי יעד	מכשירים ניידים ומופעלים על סוללות
תאימות סיכה	סטנדרט בתעשייה;תואם ל- LM358 ו- MC1458
אֲמִינוּת	מוכח בציוד ומכשירים מסחריים

מקבילות וחלופות

• •NE5532

• •LM158

• •LM158A

• •LM358

• •LM358A

• •LM2904

• •LM2904q

• •LM4558

• •LM74

יישומים

הגברת איתות

ה- OP-AMP של JRC4558 מציג את גמישותו במגוון סביבות, המתאים ביעילות במערכות רכב כדי לשפר את הגברת האות.הביצועים האמינים שלה נמשכים אפילו בתנאים המאתגרים של פעולת הרכב, ומבטיחים מסע חלק.במערכות המופניות קרקעיות, OP-Amp מצטיין בכך שהוא מציע יציבות ועקביות, בעיקר במקום בו מבקשים דיוק בין רכיבים שונים.אתה יכול להכיר את ההבחנות של מגברי OP דומים, ולהכיר בכך שהשגת אמינות כזו כרוכה לעתים קרובות בבחירת רכיבים בקפידה המתאימים להגדרות תפעוליות ספציפיות.

טכנולוגיה ניידת

שילוב ה- JRC4558 במכשירים ניידים מביא את היתרון של צריכת חשמל נמוכה, תכונה המרחיבה את חיי הסוללה ומתקשרים לרצונות צרכנים לנוחיות וסיבולת.זוהי טיפול חזק במשימות איתות תוך שמירה על יעילות אנרגטית מרוויחה ממך הערכה המתמקדת בזיקוק טכנולוגיה ניידת.מכשירים כמו מעבדי אות דיגיטליים רותמים את יכולות האינטגרציה המעולות של OP-Amp, וממזגים בצורה חלקה פונקציונליות עם חדשנות.

מדגם והחזק מעגלים

ה- JRC4558 מוצא את הנישה שלו במדגם ומחזיק מעגלים, מפתח בתהליכי המרה אנלוגיים לדיגיטליים התומכים בתקשורת מודרנית.התכנון יוצא הדופן של OP-Amp מקל על דיוק ועיוות אותות מינימליות, היבטים שתוכלו להעריך בעת חתירה לדיוק בעבודת עיבוד האות.זה מבטיח כי קו ההצלה של התקשורת הדיגיטלית יישאר ללא הפרעה.

מערכות אבטחה

בתוך אזעקות חדירה, ה- JRC4558 בולט ברגישותו ותגובתו לשינויים סביבתיים.אתה יכול להעריך רכיבים שמבטיחים אחזקה מינימלית, תוך שמירה על ערנותם כנגד גישה לא מורשית.האופי הידידותי של המעגל מעודד אבות-טיפוס ואופטימיזציה קלים, ומסייע לך במסע שלך אחר פתרונות אמינים.

שמע ומולטימדיה

בעולם מערבלים ומקליטי שמע, הביקוש לצליל נאמנות גבוהה מתקדם על ידי ה- JRC4558, הממלא תפקיד שלא יסולא בפז בהעשרת החוויה השמיעתית.לעתים קרובות אתה יכול להדגיש את תפקידו של OP-Amp בשיפור הקול, והפך אותות שמע קלושים לתפוקות רהוטות.הרלוונטיות שלה משתרעת על שחקני DVD, ומדגישים את השפעתו בטכנולוגיית הבידור על ידי הצעת חווית האזנה שובה לב.

מעגלים פונקציונליים

מעבר לשימושים ספציפיים אלה, JRC4558 טוען כי תפקידו במחוללי פונקציות, משווים ומעגלי מכשור, וממחיש את יכולת ההסתגלות שלו.טיימרים ומולטי-פיברטורים לאורך זמן מנצלים גם את היציבות והדיוק של ה- OP-AMP.אתה יכול למצוא הגשמה ביכולתו של JRC4558 להציע פתרונות מקיפים על פני עיצובים שונים במעגלים, מה שמאפשר גישות יעילות למערכות משולבות מורכבות.

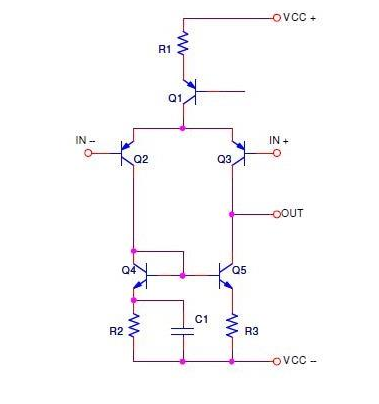

שלב קלט פנימי

בשלב הראשוני של תצורת הקלט, מגבר דיפרנציאלי זוג זנב ארוך (LTP) משתף פעולה עם מראה נוכחית, הגדרה שנחגגה באופן נרחב בגלל המיומנות שלו בשמירה ושיפור נאמנותם של אותות הקלט.מכלול זה משלב רכיבים כמו Q1, Q2, Q3, Q4, Q5, R1, R2, R3 ו- C1 כדי לטפח עיבוד אותות מאוזנים, ויוצר בסיס של דיוק בעולם האלקטרוני, בו תנודות ושיבושים יכולים להעיב על פרשנות נתונים.

מגבר דיפרנציאלי של זוג זנב ארוך (LTP)

המהות של מגבר ההפרש של LTP טמונה בתצורתו עם טרנזיסטורים תואמים בצורה מושלמת, Q1 ו- Q2.סינכרוניות זו פעילה במזעור רעש במצב משותף, שלעתים קרובות רודפת מערכות אלקטרוניות לדיוק גבוה, ומפחיתה את בהירות האות.על ידי שמירה על טרנזיסטורים אלה זהים, המגבר לא רק מפחית רעש אלא גם מעלה את רוחב הפס, מה שמגיע לשיאו בביצוע מוגבר המשקף את כוונתך.

יישום מראה נוכחי

המראה הנוכחית מעורבת ברכיבים Q3, Q4 ו- R1, משמשת כמנגנון מפתח להעברת זרם קבוע לזוג ההפרש.הזרם הבלתי מעורער תורם ללינאריות של המגבר, ומשפיע מאוד על אמינותו התפעולית על פני תרחישי עומס מגוונים.הארכיטקטורה של המראה משפיעה באופן משמעותי על הקמת נקודת הטיה אמינה עבור ה- LTP, ובכך מחזקת את היציבות רווחת ומבטיחה את היעילות העקבית של המגבר.

שילוב אלמנטים קיבוליים

הקבל C1 משולב בצורה מיומנת במערכת זו, ומרמוניזציה עם אלמנטים התנגדות R2 ו- R3 כדי לנהל באופן מיוחד את תגובת התדרים.על ידי בחירה מדהימת בערכי רכיבים אלה, מפלים את ההשפעות המזיקות של קיבולות טפיליות, ומצמצות תנודות שיכולות לערער את היציבות של המגבר.גישה אסטרטגית זו מסייעת במניעת עיוות האות, תוך קיום מסלול אות בתולי באמצעות טווחי תדרים משתנים.

שלב הפלט

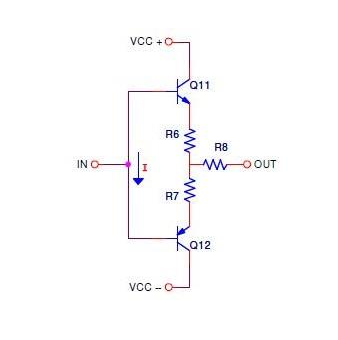

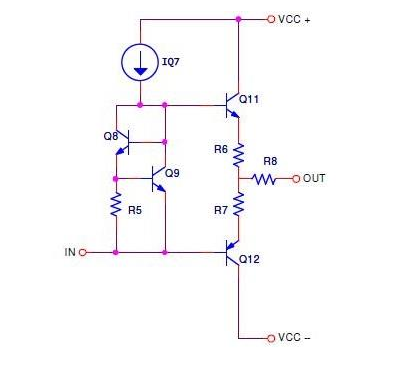

בעיצוב המתקדם של שלב הפלט, מכפיל ה- VBE בולט בתפקידו המדהים בהתאמת זרם ההטיה במגבר עוקב הפולט של המשיכה של AB AB.מרכיב מרכזי זה מבטיח כי המגבר עומד בדרישות הנוכחיות הגבוהות, משימה שהושפעה לעתים קרובות מעדינות הנדסית.לעתים קרובות אתה יכול להיתקל באתגרים כמו עיוות מוצלב, הנובע משינויי טמפרטורה או משתנות רכיבים.הניסיון מראה כי ביצוע ציוצים מדויקים בשלב העיצוב יכול להקל מאוד על אתגרים אלה.

דגם קלאסי, JRC4558, פועל בטווח פלט שנשאר בדרך כלל בסביבות 1.5 וולט ממתח האספקה.בהתחשב בגורם זה דינאמי לשיפור הביצועים הכוללים.בשילוב, נגדי פלט R6, R7 ו- R8 תורמים להפליא לשלמות המערכת.רכיבים אלה לא רק מקלים על איזון הנוכחי אלא גם מקדמים יציבות תרמית.תפקידם במניעת העמסה ישירה מזיקה בין טרנזיסטורים מונע חוסר יעילות או נזק פוטנציאלי.

מבצעי של JRC4558 OP-AMP

היכולות המגוונות של מגבר ה- OP של JRC4558 מתבטאות באמצעות פונקציותיו כמו הגברה, שילוב ובידול.זה מוכיח תואם מאוד למערכות מתח יחיד, ומופיע לעתים קרובות במגדרות מתמר, ובלוקי הגברה של DC, לצד מעגלים אנלוגיים אחרים.היכולת שלה להגברה דיפרנציאלית בולטת, מה שהופך באופן מיומן קלט יחיד לפלט דיפרנציאלי.טרנספורמציה זו מושגת באמצעות עיצובים מעגלים קפדניים, המבטיחים לינאריות מעולה.

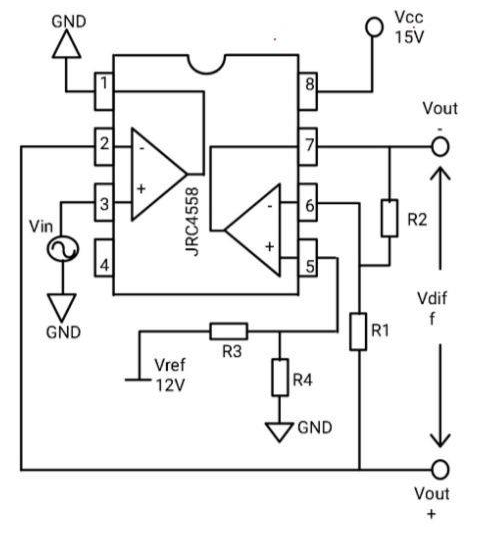

בתרחישים בפועל, ההתקנה כוללת מגברים ראשוניים כפולים.מגבר אחד משמש כמאגר, ומפיק Vout+.במקביל, המגבר השני הופך את אות הקלט, ומייצר vout- כנגד מדד 12 וולט.זה מייצר פלט דיפרנציאלי, VDIFF, שנקבע על ידי טווחי מתח ספציפיים, המחושב באמצעות משוואות שנקבעו מראש.מתודולוגיות כאלה מבטיחות שליטה מדויקת על אותות פלט, ומדגימים את השימוש בהן בעיבוד אותות מדויק.

פרטים ממדיים של ה- JRC4558

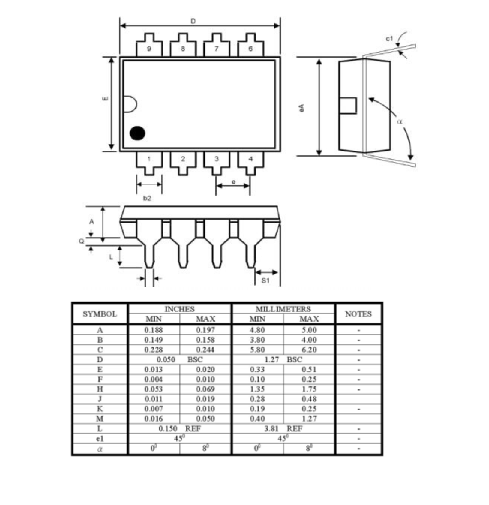

מַסְקָנָה

מגבר התפעול JRC4558 עומד כאבן יסוד בעולם האלקטרוניקה, שנחגג בגלל הרבגוניות, האמינות והביצועים יוצאי הדופן על פני יישומים מגוונים.מעיבוד שמע לטיפול באותות מדויקים, מגבר OP כפול זה מספק יכולת הסתגלות מדהימה, מה שהופך אותו לבחירה מהימנה עבורך.המפרט החזק שלה, פעולת רעש נמוך ומדגישות מדגישים את הערעור המתמשך שלה במגוון עיצובים חדשניים.בין אם שיפור איכות הצליל, הבטחת הגברת אות יציבה, או הפעלת פתרונות אלקטרוניים יצירתיים, JRC4558 ממשיך להיות רכיב פעיל, ומגשר בין הפער בין פשטות לתחכום במעגלים אלקטרוניים.
