ממירי חשמל מבודדים לעומת לא מבודדים: מה ההבדל?

כשאתה עובד עם אלקטרוניקת כוח, אתה צריך להבין את ההבדל בין ממירי כוח מבודדים ללא מבודדים.מאמר זה מסביר מהו כל סוג, כיצד הם פועלים וכיצד הם מעבירים אנרגיה במעגל.תלמד גם את סוגי הממירים הנפוצים המשמשים בכל קטגוריה.בנוסף, הוא מכסה את היתרונות שלהם, היישומים וכיצד לבחור את המתאים למערכת שלך.

קטלוג

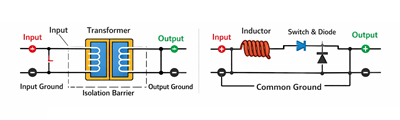

איור 1. סקירה כללית של ממיר חשמל מבודד לעומת לא מבודד

מהו ממיר חשמל מבודד?

ממיר חשמל מבודד הוא סוג של מעגל המרת הספק המעביר אנרגיה בין קלט לפלט ללא חיבור חשמלי ישיר.מטרתו העיקרית היא לספק בטיחות חשמלית ובידוד רעשים על ידי הפרדת הארקות הקלט והיציאה.הפרדה זו מושגת באמצעות בידוד גלווני, המונע זרימת זרם ישירות בין שני הצדדים.במקום נתיב מוליך, אנרגיה מועברת דרך תווך ביניים, בדרך כלל באמצעות צימוד מגנטי או אופטי.עיצוב זה מסייע להגן על רכיבים רגישים מפני קפיצי מתח או תקלות בצד הקלט.ממירי הספק מבודדים מוגדרים על ידי יכולתם לשמור על עצמאות חשמלית בין קלט ופלט תוך מתן כוח מבוקר.

מהו ממיר חשמל לא מבודד?

ממיר חשמל לא מבודד הוא מעגל המרת הספק שבו הקלט והפלט חולקים חיבור חשמלי ישיר.מטרתו העיקרית היא לווסת ביעילות את רמות המתח בתוך מערכות שאינן דורשות הפרדה חשמלית.בתכנון זה, שני הצדדים חולקים בדרך כלל הארקה משותפת, המאפשרת לזרם לזרום ישירות בין הקלט והפלט.התייחסות משותפת זו מפשטת את מבנה המעגל ומפחיתה את ספירת הרכיבים.מכיוון שאין בידוד גלווני, הקלט והיציאה מחוברים חשמלית בכל עת.ממירי הספק לא מבודדים מוגדרים לפיכך על ידי הנתיב המוליך הרציף שלהם והארקה משותפת בין המקור לעומס.

כיצד פועלים ממירי חשמל מבודדים ולא מבודדים?

עקרון העבודה של ממירים מבודדים (צימוד מגנטי)

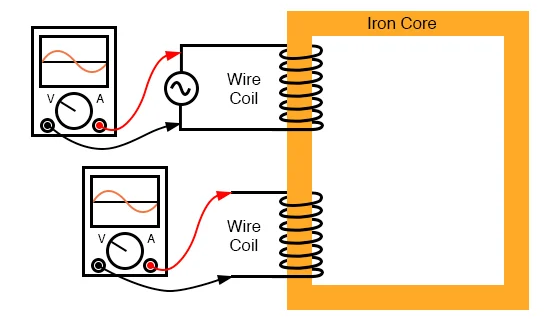

איור 2. תרשים בידוד שנאי

ממירים מבודדים פועלים על ידי העברת אנרגיה באמצעות צימוד מגנטי במקום הולכה חשמלית ישירה.מכשיר מיתוג מפעיל ומכבה במהירות את מתח הכניסה, ויוצר זרם משתנה בזמן בפיתול הראשוני של שנאי.זרם משתנה זה יוצר שדה מגנטי בתוך ליבת השנאי, המקשר לליפוף המשני.השדה המגנטי גורם למתח בצד המשני, המאפשר העברת אנרגיה על פני מחסום הבידוד.מכיוון שאין נתיב מוליך בין פיתולים, הפרדה חשמלית נשמרת לאורך כל התהליך.צד הפלט ממיר את האות המושרה למתח DC שמיש באמצעות שלבי תיקון וסינון בסיסיים.שיטה זו מבטיחה העברת אנרגיה מבוקרת תוך שמירה על בידוד גלווני בין הקלט והפלט.

עקרון העבודה של ממירים לא מבודדים (תקנת מיתוג)

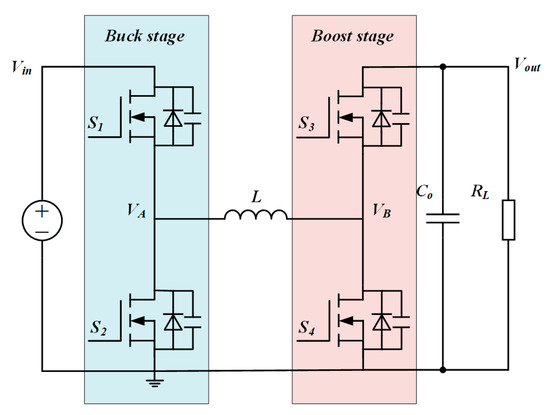

איור 3. מעגל מיתוג לא מבודד

ממירים לא מבודדים מווסתים מתח באמצעות פעולת מיתוג בתוך נתיב חשמלי רציף.מתג מוליכים למחצה נדלק ומכבה במהירות כדי לשלוט כיצד האנרגיה זורמת מהקלט אל הפלט.במהלך המיתוג, משרן אוגר באופן זמני אנרגיה בשדה המגנטי שלו ואז משחרר אותה לעומס.קבלים משמשים להחלקת הפלט ולשמירה על רמת מתח יציבה.מכיוון שהקלט והפלט חולקים קרקע משותפת, העברת אנרגיה מתרחשת ישירות דרך רכיבי המעגל.תהליך המיתוג מתאים את מחזור העבודה כדי לווסת את מתח המוצא בהתאם לדרישות המערכת.גישה זו מאפשרת המרת מתח יעילה ללא צורך ברכיבי בידוד.

סוגי ממירי חשמל מבודדים ולא מבודדים

סוגי ממירי חשמל מבודדים

1. ממיר Flyback

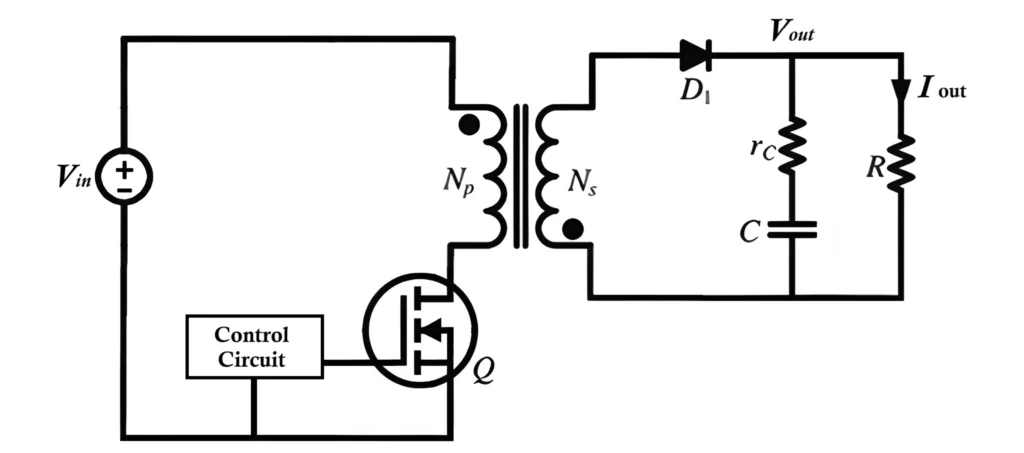

איור 4. תרשים מעגל ממיר Flyback

ממיר flyback הוא ממיר כוח מבודד פשוט שאוגר אנרגיה בשנאי ומעביר אותה למוצא.הוא משתמש בשנאי עם פיתולים ראשוניים ומשניים, כאשר הצד הראשוני נשלט על ידי התקן מיתוג.כאשר המתג פועל, אנרגיה מאוחסנת תחילה בשנאי ולאחר מכן מועברת לצד המשני.המעגל המשני כולל דיודה וקבל כדי להמיר ולהחליק את מתח המוצא.מבנה זה מאפשר גם המרת מתח וגם בידוד בתוך עיצוב קומפקטי.המעגל המוצג מדגיש את הסידור הבסיסי של צימוד שנאי, בקרת מיתוג ותיקון פלט.ממירי Flyback זוכים להכרה נרחבת בזכות הפשטות והתאמתם ביישומי הספק נמוך עד בינוני.

2. ממיר קדימה

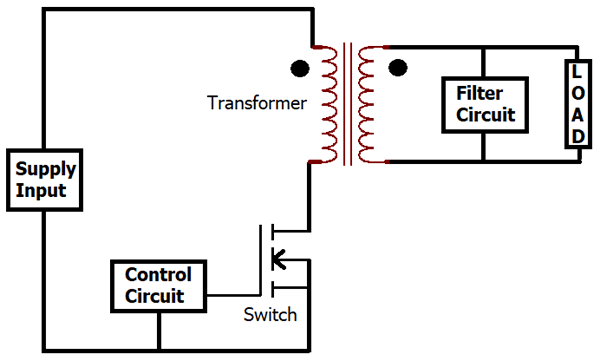

איור 5. תרשים מעגל ממיר קדימה

ממיר קדימה הוא ממיר כוח מבודד המעביר אנרגיה ישירות מקלט לפלט במהלך תקופת המיתוג.הוא משתמש בשנאי שבו האנרגיה זורמת לצד המשני בזמן שהמתג פעיל.המעגל כולל מתג מבוקר בצד הראשוני ומיישר עם רכיבי סינון בצד המשני.בניגוד לתכנונים מבוססי אגירת אנרגיה, השנאי מספק כוח ברציפות במהלך מרווחי הולכה.התרשים ממחיש נתיב ברור של העברת אנרגיה דרך השנאי לשלב הפלט.מבנה זה תומך בהמרת מתח יציבה תוך שמירה על בידוד חשמלי.ממירים קדימה משמשים בדרך כלל כאשר נדרשים יעילות משופרת ואספקת חשמל מבוקרת.

3. ממיר Push-Pull

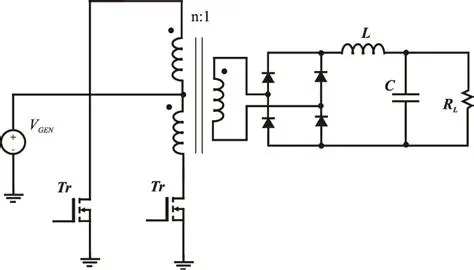

איור 6. תרשים מעגל ממיר Push-Pull

ממיר דחיפה הוא ממיר כוח מבודד המשתמש בשני התקני מיתוג כדי להניע שנאי לסירוגין.הוא כולל פיתול ראשי של שנאי עם הקשה מרכזית, המאפשר לזרם לזרום בכיוונים מנוגדים במהלך כל מחזור מיתוג.כל מתג פועל בתורו, ומפעיל מחצית אחת של השנאי בכל פעם.פעולה מתחלפת זו משפרת את ניצול השנאים ותומכת בהעברת אנרגיה יעילה.הצד המשני כולל תיקון וסינון להפקת מתח מוצא יציב.התרשים משקף את הסידור הסימטרי של מתגים ופיתולי שנאים.ממירי Push-pull נמצאים בשימוש נפוץ ביישומי הספק בינוני הדורשים פעולה מאוזנת.

4. ממיר חצי גשר

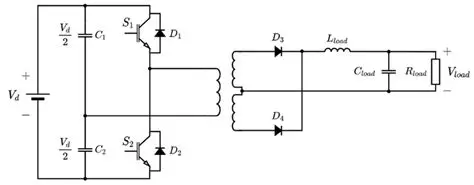

איור 7. תרשים מעגל ממיר חצי גשר

ממיר חצי גשר הוא ממיר כוח מבודד המשתמש בשני מתגים כדי להניע שנאי ממתח כניסה מפוצל.המעגל מחלק את אספקת הכניסה לשני חצאים באמצעות קבלים, המספק התייחסות לנקודת אמצע.המתגים פועלים לסירוגין כדי להפעיל מתח על פני הפיתול הראשי של השנאי.תצורה זו מאפשרת העברת אנרגיה מבוקרת תוך הפחתת מתח המתח על כל מתג.לאחר מכן השנאי מספק אנרגיה לצד המשני, שם הוא מתוקן ומסונן.התרשים מציג את הסידור המאוזן של שני מתגים ואת ממשק השנאי.ממירי חצי גשר משמשים בדרך כלל במערכות הספק בינוני עד גבוה עם בקרת מיתוג יעילה.

5. ממיר גשר מלא

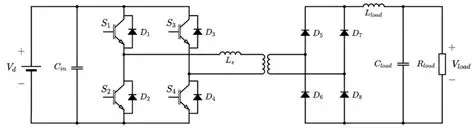

איור 8. תרשים מעגל ממיר גשר מלא

ממיר גשר מלא הוא ממיר כוח מבודד המשתמש בארבעה התקני מיתוג כדי להניע שנאי.המתגים מסודרים בתצורת גשר H, המאפשרים ניצול מלא של מתח הכניסה.על ידי החלפת זוגות המיתוג, המעגל מחיל מתח דו-כיווני על פני השנאי הראשוני.זה מאפשר העברת אנרגיה יעילה ותומך בפעולה בעוצמה גבוהה.הצד המשני כולל תיקון וסינון כדי לייצר פלט DC יציב.התרשים ממחיש את סידור ארבעת המתגים המחוברים לשנאי ולשלב הפלט.ממירי גשר מלא נמצאים בשימוש נרחב ביישומים בעלי הספק גבוה הדורשים המרת אנרגיה חזקה ויעילה.

סוגי ממירי חשמל לא מבודדים

1. ממיר באק (צעד למטה)

איור 9. תרשים מעגל ממיר באק

ממיר באק הוא ממיר DC-DC לא מבודד המפחית מתח כניסה גבוה יותר למתח מוצא נמוך יותר.הוא משתמש במכשיר מיתוג כדי לשלוט בכמות האנרגיה המועברת מהמקור לעומס, בעוד שמשרן עוזר להחליק את זרימת הזרם.דיודה מספקת נתיב זרם כאשר המתג כבוי, וקבל עוזר לשמור על מתח מוצא יציב.מבנה בסיסי זה הופך את ממיר ה-buck לאחד מסוגי ממירי ההספק הנפוצים ביותר במערכות אלקטרוניות.סידור המעגלים כולל בדרך כלל מתג, דיודה, משרן וקבלים המחוברים בפריסה קומפקטית לא מבודדת.בגלל הטופולוגיה הפשוטה הזו, ממירי buck נמצאים בשימוש נרחב בכל מקום בו יש צורך בהפחתת מתח יעילה.באלקטרוניקה כוח, ממיר הבאק מוערך כפתרון מעשי לתפוקת מתח נמוך מווסת מאספקת DC גבוהה יותר.

2. ממיר בוסט (עלייה מדרגה)

איור 10. תרשים מעגל ממיר Boost

ממיר בוסט הוא ממיר DC-DC לא מבודד שמגביר מתח כניסה נמוך יותר למתח מוצא גבוה יותר.זה עובד על ידי אחסון אנרגיה במשרן ואז שחרור אנרגיה זו כדי להעלות את מתח המוצא מעל רמת הכניסה.המעגל כולל בדרך כלל משרן, מתג, דיודה וקבלים, היוצרים מבנה ממיר סטנדרטי.כאשר האנרגיה נעה בנתיבי הטעינה והפריקה של המשרן, הפלט נבנה ומתייצב עבור העומס.זה הופך את ממיר הבוסט לאופציה בשימוש נרחב בתכנון ספק כוח כאשר נדרש מתח DC גבוה יותר ממקור נמוך יותר.התצורה הלא מבודדת שלו שומרת על המעגל קומפקטי ורציף חשמלית מכניסה לפלט.עבור מערכות אלקטרוניות רבות, ממיר החיזוק מספק דרך פשוטה להשיג עליית מתח יעילה ללא רכיבי בידוד.

3. ממיר Buck-Boost (עלייה/ירידה)

איור 11. תרשים מעגל ממיר Buck-Boost

ממיר buck-boost הוא ממיר DC-DC לא מבודד שיכול להקטין או להגדיל את מתח המוצא בהתאם לדרישות המעגל.הוא משלב פעולת מיתוג עם העברת אנרגיה מבוססת משרן כדי לספק ויסות מתח גמיש מטופולוגיה אחת.ממיר זה שימושי כאשר מתח הכניסה עשוי להיות מעל או מתחת לרמת הפלט הנדרשת במהלך הפעולה.מבנה המעגל שלו כולל מתג, דיודה, משרן וקבלים המסודרים כדי לתמוך הן בהמרה מטה והן בהמרה מוגברת.בתצורות מסוימות, ניתן להפוך את קוטביות המוצא, בעוד שבאחרות המעגל מיועד ליציאה מווסתת שאינה הופכת.הטופולוגיה שמוצגת במעגל מסוג זה מדגישה את יכולתו להתאים את רמות המתח מבלי להשתמש בשנאי.בגלל גמישות זו, ממיר ה-buck-boost הוא סוג ממיר חשוב לא מבודד באלקטרוניקה מודרנית.

היתרונות של ממירי חשמל מבודדים ולא מבודדים

היתרונות של ממירי חשמל מבודדים

• מספק הפרדה חשמלית בין קלט לפלט.

• משפר את בטיחות המשתמש והציוד.

• עוזר להפחית את העברת הרעש בין דפנות המעגל.

• תומך בהמרת מתח גבוה בצורה בטוחה יותר.

• מאפשר הפניות קרקע שונות בכל צד.

• מציע גמישות עיצובית חזקה במערכות חשמל.

• שימושי עבור עיצובים של ספקי כוח מרובי פלט.

• עוזר להגן על מעגלים רגישים במורד הזרם.

היתרונות של ממירי חשמל לא מבודדים

• מספק יעילות המרה גבוהה בעיצובים רבים.

• משתמש בפחות רכיבים ובפריסות פשוטות יותר.

• מפחית את גודל ומשקל המעגל הכולל.

• מוריד את עלות הייצור והעיצוב.

• תומך באינטגרציה של ספק כוח קומפקטי.

• מגיב היטב במערכות DC במתח נמוך.

• מפשט הארקה ועיצוב ברמת הלוח.

• מתאים בקלות למכשירים אלקטרוניים מוגבלים במקום.

יישומים של ממירי חשמל מבודדים ולא מבודדים

1. מערכות בקרה תעשייתיות

ממירי כוח מבודדים נמצאים בשימוש נרחב במערכות בקרה תעשייתיות כגון PLCs, כונני מנוע וציוד אוטומציה של מפעל.מערכות אלו מטפלות לעתים קרובות בתחומי מתח שונים, ולכן יש צורך בהפרדה חשמלית בין מקטעי בקרה וכוח.ממירים לא מבודדים משמשים גם בתוך תת-מעגלים במתח נמוך שבהם מספיקה ויסות ישיר.חשיבותם בציוד תעשייתי טמונה באספקת כוח יציב לרכיבי ניטור, לוגיקה והנעה.

2. ציוד טלקומוניקציה

מערכות טלקום משתמשות בממירים מבודדים וגם בממירים שאינם מבודדים בנתבים, בתחנות בסיס, במתגים ובמודולי תקשורת.ממירים מבודדים משמשים בדרך כלל בקטעים הדורשים הפרדה בטיחותית ובקרת רעש בין שלבי הספק.ממירים לא מבודדים ממוקמים לרוב ליד מעבדים ושבבי תקשורת לוויסות מתח מקומי.ממירים אלו חשובים מכיוון שהספקת חשמל אמינה משפיעה ישירות על עיבוד האותות ועל זמן פעילות הרשת.

3. מוצרי צריכה

מכשירים כגון טלוויזיות, מחשבים ניידים, מערכות משחקים ומוצרי בית חכם מסתמכים על ממירי חשמל כדי לספק את המתח הפנימי הנדרש.לרוב משתמשים בממירים מבודדים בשלבי מתאם AC-DC או בספקי כוח שחייבים להפריד את צד המשתמש מהצד של הרשת.ממירים לא מבודדים נמצאים בשימוש נפוץ בתוך המכשיר להמרת מתח יעילה.חשיבותם נובעת ממתן כוח קומפקטי, יציב ומווסת כהלכה על פני פונקציות אלקטרוניות רבות.

4. אלקטרוניקה לרכב

כלי רכב מודרניים משתמשים בממירי כוח במערכות מידע בידור, מודולי תאורה, מערכות ניהול סוללות, חיישנים ויחידות בקרה.ממירים מבודדים חשובים בקטעי מתח גבוה של רכבים חשמליים שבהם יש להפריד בין תחומי חשמל שונים.ממירים לא מבודדים נמצאים בשימוש נרחב להגברת מתח מעלה או מטה בתוך מעגלי רכב סטנדרטיים במתח נמוך.הממירים הללו נחוצים מכיוון שאלקטרוניקה לרכב דורשת כוח אמין בתנאי הפעלה משתנים.

5. ציוד רפואי

מכשירים רפואיים כגון צגי חולים, מערכות הדמיה, כלי אבחון ומוצרי בריאות ניידים תלויים בהמרת חשמל מדויקת ויציבה.ממירים מבודדים חשובים במיוחד בציוד רפואי מכיוון שלעתים קרובות נדרשת הפרדה חשמלית בין הצד המחובר למטופל לבין מקור החשמל.עדיין ניתן להשתמש בממירים לא מבודדים בקטעי מתח נמוך פנימיים שבהם המרה ישירה מתאימה.תפקידם חשוב מכיוון שמערכות רפואיות חייבות לשמור על כוח עקבי עבור פונקציות אלקטרוניות רגישות.

6. מערכות אנרגיה מתחדשת

מערכות אנרגיה סולארית, יחידות אחסון אנרגיה ובקרים קשורים משתמשים בממירי חשמל כדי לנהל המרת מתח בין מקורות, סוללות ועומסים.ממירים מבודדים משמשים כאשר יש צורך בהפרדה חשמלית בין שלבי מערכת או ממשקים שונים.ממירים לא מבודדים משמשים לעתים קרובות בנתיבי ויסות DC לטעינה, ניטור או מיזוג חשמל מקומי.ממירים אלו חשובים מכיוון שמערכות אנרגיה מתחדשות חייבות להתמודד עם תנאי קלט משתנים תוך שמירה על הספק פלט שמיש.

7. ציוד מחשוב ועיבוד נתונים

שרתים, לוחות משובצים, התקני אחסון נתונים וחומרת רשת משתמשים במספר מסילות חשמל עבור מעבדים, זיכרון ומעגלי תמיכה.ממירים לא מבודדים נפוצים במערכות אלו מכיוון שהם מווסתים ביעילות מתחים ברמת הלוח מאוטובוסי DC ביניים.ממירים מבודדים עשויים להופיע גם במקטעי אספקת חשמל ראשיים או בממשקי תקשורת הדורשים הפרדה.חשיבותם טמונה בתמיכה בפעולה יציבה של מערכות דיגיטליות עם דרישות מתח שונות.

8. אלקטרוניקה לתעופה וחלל והגנה

אלקטרוניקה למטוסים, תתי מערכות לוויינים וחומרת הגנה משתמשת לעתים קרובות בשלבי המרת הספק מיוחדים כדי להתאים לדרישות מערכת קפדניות.ממירים מבודדים נבחרים לעתים קרובות כאשר יש צורך בהפרדה בטיחותית, בקרת רעש או הארקה עצמאית.ממירים לא מבודדים משמשים גם במודולי מתח נמוך משולבים היטב שבהם נדרשים מקום ומשקל.ממירים אלו חשובים מכיוון שאלקטרוניקה ממוקדת משימה דורשת כוח אמין בסביבות הפעלה מורכבות.

ההבדלים בין ממירי חשמל מבודדים ללא מבודדים

היבט	כוח מבודד ממיר	לא מבודד ממיר חשמל
בידוד דירוג מתח	בדרך כלל 500 V למחסום בידוד של 5 קילוואט	0 V (לא מחסום בידוד)
שביל חשמלי	אנרגיה מועבר ללא נתיב מוליך	מתמשך נתיב מוליך מקלט לפלט
פוטנציאל קרקע הבדל	יכול להתמודד עם גדול הפרשי קרקע (>100 וולט)	מוגבל לאותו דבר פוטנציאל הארקה (≈0 V הבדל)
בטיחות תאימות	נפגש תקני בידוד מחוזק/בסיסי (IEC/UL)	לא מתאים ל תקני בידוד בטיחותי
שנאי נוכחות	משתמש בשנאי או אלמנט צימוד מבודד	אין שנאי בשימוש
מיתוג טווח תדרים	בדרך כלל 20 קילו-הרץ עד 500 קילו-הרץ	בדרך כלל 100 קילו-הרץ עד 2 מגה-הרץ
טווח יעילות	~70% עד 90% תלוי בטופולוגיה	~85% עד 98% בהתאם לעיצוב
צפיפות הספק	נמוך יותר עקב רכיבים מגנטיים	גבוה יותר בגלל עיצוב קומפקטי
ספירת רכיבים	גבוה יותר (10-30+ רכיבים אופייניים)	תחתון (5-15 רכיבים אופייניים)
גודל פיזי	גדול יותר בגלל שנאי ומרווחים	קטן יותר, שילוב ברמת PCB אפשרי
משקל	כבד יותר בגלל ליבה מגנטית	מצית עם מגנטיות מינימלית
ביצועי EMI	בידוד טוב יותר מפחית רעש מוליך	נוטה יותר ל צימוד רעשים בוצע
מתח יחס המרה	רחב ו גמיש (למשל, 400V עד 5V)	מוגבל טווח המרה (לדוגמה, 12V עד 5V)
אינטגרציה רמה	משמש לעתים קרובות כ מודולי כוח נפרדים	בקלות משולב ברגולטורים מבוססי IC

כיצד לבחור בין ממירים מבודדים ללא מבודדים

1. בדקו האם יש צורך בבידוד חשמלי

התחל בקביעה אם הקלט והפלט חייבים להיות מופרדים חשמלית למען בטיחות או הגנה על המערכת.לעתים קרובות זוהי נקודת הבחירה הראשונה והחשובה ביותר בתכנון ממירי הספק.אם המערכת חייבת למנוע מגע חשמלי ישיר בין המקור לעומס, ממיר מבודד הוא בדרך כלל הבחירה הטובה יותר.אם לא נדרשת הפרדה כזו, עשוי להספיק ממיר לא מבודד.שלב זה עוזר לצמצם את ההחלטה על סמך דרישת המערכת הבסיסית ביותר.

2. זהה את קשר מתח הכניסה והיציאה

לאחר מכן, בדוק את רמות המתח הזמינות במקור ואת המתח הדרוש לעומס.מערכות מסוימות זקוקות רק להמרה פשוטה של ​​ירידה או המרת שלב בתוך אותה הארקה חשמלית, שלעתים קרובות מתאימה היטב לתכנונים לא מבודדים.מערכות אחרות כוללות הפרשי מתח רחבים יותר או תחומי הספק מופרדים שעשויים להעדיף פתרונות מבודדים.קשר המתח משפיע גם על בחירת הטופולוגיה ועל פריסת המערכת.יעד מתח ברור הופך את בחירת הממיר לפרקטית ומדויקת יותר.

3. להעריך את דרישות הבטיחות והרגולציה

בדוק אם המוצר חייב לעמוד בתקני בטיחות הקשורים להגנה על המשתמש, בידוד או הפרדת ציוד.במערכות מוסדרות רבות, במיוחד כאשר מדובר במתחים מסוכנים, ייתכן שיידרש בידוד על פי כללי התכנון או צרכי הסמכה.ממירים לא מבודדים בדרך כלל מתאימים יותר במערכות מתח נמוך שבהן דרישות אלו אינן חלות.שלב זה חשוב במיוחד במוצרים המיועדים לסביבות ציבוריות, תעשייתיות או רגישות.תמיד יש לשקול ציות לבטיחות בשלב מוקדם בתהליך התכנון.

4. שקול את מגבלות המרחב, המשקל והפריסה

גודל פיזי יכול להשפיע מאוד על בחירת הממיר הטובה ביותר, במיוחד במוצרים אלקטרוניים קומפקטיים.ממירים לא מבודדים מועדפים לעתים קרובות כאשר העיצוב חייב להישאר קטן, קל וקל לשילוב על גבי PCB.ממירים מבודדים עשויים להזדקק ליותר מקום מכיוון שהם בדרך כלל כוללים רכיבים מגנטיים נוספים וקשורים לבידוד.לכן יש לבדוק את שטח הלוח הזמינים ואת גודל המתחם לפני קבלת החלטה סופית.שלב זה מבטיח שהממיר הנבחר יתאים לעיצוב המוצר בצורה מציאותית.

5. הגדר יעד עלות לשלב הכוח

תקציב הוא גורם מפתח נוסף בבחירה בין ממירי חשמל מבודדים ולא מבודדים.עיצובים לא מבודדים בדרך כלל עולים פחות מכיוון שהם משתמשים בפחות חלקים ובמבנים פשוטים יותר.ממירים מבודדים יכולים להגדיל את עלות החומר והעיצוב עקב תוספת רכיבי בידוד ויישום מורכב יותר.הבחירה הנכונה תלויה בשאלה אם היישום נותן עדיפות לעלות נמוכה או הפרדה חשמלית נוספת.שלב זה עוזר לאזן בין צרכים טכניים לבין יעדי תמחור מוצרים.

6. התאם את הממיר ליישום סוף

ההחלטה הסופית צריכה לשקף את סביבת ההפעלה האמיתית ואת מטרת המערכת.ממיר המשמש בציוד תעשייתי, רפואי או במתח גבוה עשוי להזדקק לבידוד בגלל דרישות התכנון של האפליקציה.ממיר המשמש לוויסות DC מובנה באלקטרוניקה קומפקטית עשוי להפיק תועלת רבה יותר מגישה לא מבודדת.הסתכלות על ההקשר המלא של האפליקציה עוזרת להימנע מבחירה על סמך גורם אחד בלבד.שלב זה מחבר את סוג הממיר לשימוש מעשי במערכת.

7. סקירת גמישות עיצוב לטווח ארוך

כדאי גם לחשוב על שדרוגים עתידיים, הרחבת מערכת או שימוש חוזר בתכנון.ממיר מבודד עשוי להציע גמישות רבה יותר כאשר צפויים מאוחר יותר קרקעות נפרדות, יציאות מרובות או שינויים רחבים יותר במערכת.ממיר לא מבודד עשוי להיות הבחירה הטובה יותר כאשר העיצוב קבוע ומוטב לביצועים קומפקטיים.תכנון לצרכים עתידיים יכול להפחית את עבודת התכנון מחדש ולשפר את מדרגיות המערכת.שלב אחרון זה עוזר להבטיח שהממיר יישאר מתאים מעבר לגרסה הראשונה של המוצר.

מַסְקָנָה

ההבדל העיקרי בין ממירים מבודדים ללא מבודדים הוא האם הקלט והפלט מופרדים חשמלית.ממירים מבודדים מספקים בטיחות והגנה טובים יותר, בעוד שממירים לא מבודדים הם פשוטים יותר, קטנים יותר ויעילים יותר.לכל סוג יש עיצובים שונים המתאימים לצרכי מתח ומערכת ספציפיים.הבחירה הנכונה תלויה בבטיחות, ברמות המתח, בגודל, בעלות ובאופן השימוש במערכת.
