מדריך MOSFET של IRF4905 P-Channel: מפרט, פרטי סיכה ותחליפים

ה- P-Channel MOSFET IRF4905 מהווה עדות להתקדמות המודרנית באלקטרוניקה חשמל, המשלבת את היעילות של טכנולוגיית HEXFET עם יכולת ההסתגלות של חבילת T-220AB.MOSFET זה מיועד למיתוג בעל ביצועים גבוהים ולתנגדות נמוכה, הוא בחירה זו לבחירה ליישומים שבהם יעילות אנרגיה ואמינות הם דומיננטיים.ממערכות רכב ועד פתרונות אנרגיה מתחדשת, IRF4905 מאפשר לך להתמודד עם אתגרי עיצוב מורכבים בקלות.מאמר זה בוחן את תכונות המפתח, המפרט הטכני והיישומים המגוונים של ה- IRF4905, ומציע תובנות חשובות עבור אלה המחפשים פתרונות חזקים למערכות אלקטרוניות מודרניות.

קָטָלוֹג

סקירה כללית של IRF4905

THEIRF4905, המאופיין כ- P-Channel MOSFET, מבדיל את עצמו בשילובו של טכניקות עיבוד מתקדמות.שיטות חדישות אלה מעניקות לה יכולות מיתוג מהירות, בשילוב עם התנגדות נמוכה רצויה, ומבססות אותה כעמוד התווך בעיצוב אלקטרוני יעיל.כדי לתפוס את היתרונות המורכבים שמציע ה- IRF4905, יש לחקור את האלמנטים המבניים והפונקציונליים שלו, החושפים את הרבגוניות שלה על פני יישומים מגוונים.

אימוץ IRF4905 של שיטות עיבוד מתוחכמות מנצלת התקדמות בחומרי הסיליקון כדי להפחית את ההתנגדות.על ידי צמצום אובדן אנרגיה במהלך העברת חשמל, הוא מגביר את יעילות האנרגיה במעגלים.שיפורים אלה מהדהדים באופן עמוק במערכות שבמרכז יעילות הכוח, כגון פתרונות אנרגיה מתחדשת או יישומי רכב.ניווט בתהליכים אלה דורש מיזוג של ידע רעיוני וניסיון מעשי, בעיקר חשוב עבורך שואף לשפר את ביצועי המכשיר.

ה- IRF4905, עטוף בחבילת T-220AB המוכרת ביותר, שואב יתרון מהיכולת ההסתגלות שלו.האריזה מאפשרת שילוב חלק במגוון לוחות מעגלים, מה שהופך אותה למתאימה לשימוש באלקטרוניקה צרכנית כמו גם במערכות בקרה תעשייתיות.בהגדרות מעשיות, לרוב מועדפים מכשירים המגיעים להרמוניזציה של קלות היישום עם ביצועים מעולים.לדוגמה, פיזור חום יעיל, בשילוב עם עיצוב קומפקטי, ממלא תפקיד משמעותי בניהול תרמי-תחום בו ניסיון מעשי משלים באופן משמעותי את הידע הרעיוני.

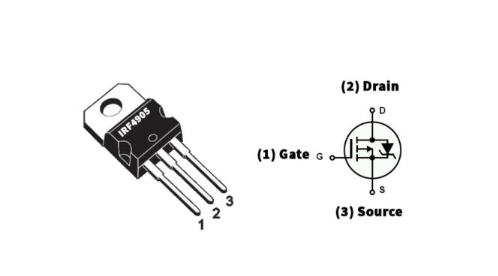

תצורת סיכה

מספר סיכה מספר	שם סיכה	סֵמֶל	פוּנקצִיָה
1	שַׁעַר	ז	שולט בזרם בערוץ שבין ניקוז ל מָקוֹר
2	לְנַקֵז	ד	פולט כמה חורים
3	מָקוֹר	ס	אוסף כמה חורים

מודל CAD

סמלים

טביעות רגל

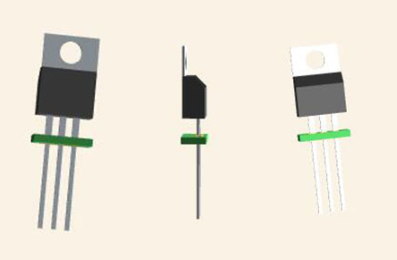

מודל תלת ממדי

מפרטים טכניים

סקירה מקיפה של טכנולוגיות האינפיניוןIRF4905PBFפירוט המפרט הטכני, התכונות והפרמטרים של הביצועים שלו, לצד השוואה עם רכיבים הכוללים מפרטים דומים לבחירה מושכלת ועיצוב יישומים אופטימלי.

סוּג	פָּרָמֶטֶר
זמן ההובלה של המפעל	12 שבועות
הַר	דרך החור
סוג הרכבה	דרך החור
חבילה / מקרה	TO-220-3
מספר הסיכות	3
חומר אלמנט טרנזיסטור	סִילִיקוֹן
זרם - ניקוז רציף (ID)	74A TC
מתח כונן (מקסימום RDS ON, דקות)	10V
מספר האלמנטים	1
פיזור כוח (מקסימום)	200W TC
כבה את זמן העיכוב	61 NS
טמפרטורת הפעלה	-55 ° C ~ 175 ° C
אריזה	שְׁפוֹפֶרֶת
סִדרָה	Hexfet®
פורסם	1997
קוד JESD-609	E3
סטטוס חלק	פָּעִיל
רמת רגישות לחות (MSL)	(בִּלתִי מוּגבָּל)
מספר הסיומות	3
סִיוּם	דרך החור
קוד ECCN	אוזן99
סיום מסוף	פח מט (SN) - עם מחסום ניקל (NI)
תכונה נוספת	מפולת מפולת, אמינות גבוהה, התנגדות נמוכה במיוחד
מתח - דירוג DC	55V
טמפרטורת שיא מחדש (° C)	250
דירוג נוכחי	74 א
זמן @ טמפרטורת שיא מחדש	30 שניות
מגרש עופרת	2.54 מ"מ
מספר הערוצים	1
תצורת אלמנטים	אֶחָד
מצב הפעלה	מצב שיפור
פיזור כוח	200 וואט
חיבור מקרה	לְנַקֵז
הפעל את זמן העיכוב	18 נ.ס.
סוג FET	P-Channel
יישום טרנזיסטור	מעבר
Rds on (max) @ id, vgs	20MΩ @ 38A, 10V
Vgs (th) (max) @ id	4V @ 250μA
קיבול קלט (CISS) (מקסימום)	3400PF @ 25V
חיוב שער (QG) (MAX) @ VGS	180NC @ 10V
זמן עלייה	99 נ.ס.
ניקוז למקור מקור (VDSS)	55V
VGS (מקסימום)	± 20 וולט
זמן סתיו (טיפוס)	96 נ.ס.
זרם ניקוז רציף (ID)	74 א
מתח סף	4V
קוד JEDEC-95	TO-220AB
מתח שער למקור (VGS)	20V
ניקוז זרם-מקס (ABS) (ID)	64 א
מקור ניקוז על התנגדות-מקס	0.02Ω
לנקז את מתח פירוט המקור	55V
זרם ניקוז פועם-מקס (IDM)	260 א
מתח אספקה ​​כפול	55V
זמן התאוששות	130 ns
טמפרטורת צומת מקסימום (TJ)	175 מעלות צלזיוס
VGS נומינלי	4V
גוֹבַה	19.8 מ"מ
מֶשֶׁך	10.5156 מ"מ
רוֹחַב	4.69 מ"מ
להגיע ל- SVHC	אין SVHC
התקשות קרינה	לֹא
סטטוס ROHS	תואם ROHS3
עופרת חופשית	מכיל עופרת, חופשית עופרת

תכונות

פָּרָמֶטֶר	מִפרָט
סוג חבילה	TO-220
סוג טרנזיסטור	N ערוץ
מתח מקסימום מיושם (ניקוז למקור)	-55V
שער מקסימום למקור מקור	± 20 וולט
מקסימום זרם ניקוז רציף	–74 א
זרם ניקוז מקסימום מקסימום	–260a
פיזור הכוח המקסימלי	200 וואט
מתח מינימלי הנדרש לניהול	-2V עד -4V
טמפרטורת אחסון וטמפרטורת הפעלה מקסימום	-55 עד +175 מעלות צלזיוס

היתרונות של יישום ה- IRF4905

MOSFET IRF4905 בולט באמינותו יוצאת הדופן, תכונה המוערכת באופן נרחב.הבנייה החזקה שלה עוברת הערכה קפדנית כדי לעמוד בתקני התעשייה המחמירים, ומבטיחה שהיא מתפקדת בעקביות אפילו בתנאים קשים.זה מחזק את אמינותן של מערכות המשתמשות ברכיב זה.ה- IRF4905 מתייחס גם לקשיי המקור, בהיותו נגיש בקלות באמצעות מפיצים רבים, ובכך מונע מבעיות שרשרת האספקה ​​להפעיל את התקדמות הפרויקט.

ה- IRF4905 מצטיין בתרחישים בתדר נמוך, המובחן ביכולתו יוצאת הדופן לטפל במדויק בעומסי זרם משמעותיים.מגזרי רכב ותעשייה מוצאים תכונה זו מועילה בעיקר, מכיוון שהיא תורמת ליעילות תפעולית ומרחיבה את חיי המערכת על ידי מתן ניהול נוכחי עמיד ומדויק.תובנות כאלה משותפות לרוב על ידיך המכירות את תפקידו של IRF4905 במיטוב פונקציונליות המערכת.

לעתים קרובות ניתן לשים לב לקלות בה תצורת ה- PIN הסטנדרטית של IRF4905 משתלבת בעיצובים.זה לא רק מאפשר החלפה קלה במסגרות קיימות, אלא גם מפשט את שלב הפיתוח של פרויקטים חדשים.הפשטות של היישום מפחיתה את הזמן והעלות הקשורה לעיצוב מחדש של המעגלים, ומשפרת קווי זמן ותקציבי הפרויקט.זה משמש תועלת עדינה ועם זאת משפיעה, ומאפשר מעברים רכיבים חלקים מבלי להקריב את הביצועים או היושרה הכוללת של המכשירים.

IRF4905 אפשרויות אלטרנטיביות

• AM90P06-20P

• • AUIRF4905

ניתוח השוואתי של מוצרים דומים

מספר חלק	יַצרָן	הַר	חבילה / מקרה	לנקז למתח המקור (VDSS)	זרם ניקוז רציף (תְעוּדַת זֶהוּת)	זרם - ניקוז רציף (ID) @ 25 מעלות צלזיוס	מתח סף	מתח שער למקור (VGS)	פיזור כוח
IRF4905PBF	אינפיניון טכנולוגיות	דרך החור	TO-220-3	55V	74 א	74A (TC)	4 v	20 וולט	200 w
IRF3205ZPBF	אינפיניון טכנולוגיות	דרך החור	TO-220-3	-	75 א	75A (TC)	4 v	20 וולט	170 w
IRF1010ZPBF	אינפיניון טכנולוגיות	דרך החור	TO-220-3	-	75 א	75A (TC)	4 v	20 וולט	200 w
AUIRF4905	אינפיניון טכנולוגיות	דרך החור	TO-220-3	55V	74 א	74A (TC)	2 V.	20 וולט	200 w
HUF75339P3	על מוליך למחצה	דרך החור	TO-220-3	-	75 א	75A (TC)	-	20 וולט	140 w

יישומים מגוונים של IRF4905

ה- IRF4905, MOSFET של P-Channel, מחובק באופן נרחב על פני מעגלים אלקטרוניים שונים, ומדגים את יעילותו במיתוג ובקרת זרם.יכולתה האימתנית מחזיקה אותו לתחומים רבים, ומציגה את יכולת ההסתגלות שלה למטרות מסחריות ותעשייתיות כאחד.מבט מקרוב על מגוון היישומים הנרחב שלה מגלה כיצד הוא משתלב בהרמוניה עם האלקטרוניקה של ימינו.

ממירי DC

מכשירים אלקטרוניים מודרניים מעסיקים לעתים קרובות ממירי DC לשמירה על ויסות מתח ויעילות כוח.ה- IRF4905 בסיסי לממירים אלה, ומאפשר טרנספורמציה מתח מדויקת וביצועים קבועים.ביכולתו לנהל זרמים ומתח גבוה ביעילות, הוא משמש כנכס אמין עבורך המבקש לשפר את ניהול הכוח ודינמיקה תרמית, וממנף את התכונות הבולטות של MOSFET לפתרונות אופטימליים.

מערכות סאונד

עולם ציוד האודיו מתעדף את איכות הצליל והגברה, ו- IRF4905 ממלא תפקיד מפתח בהעלאת נאמנות השמע.בהקלה על הגברת כוח יעילה, הוא מרחיב את הטווח הדינאמי של מערכות הקול, וכתוצאה מכך פלט שמע ברור ומשפיע יותר.שילוב רכיבים כאלה מאפשר לך ליצור חוויות שמיעה עשירות יותר ולהבטיח קיימות מכשירים, הנתמכת על ידי תכונות ניהול חום יוצאת דופן.

כונני מנוע

ביישומים תעשייתיים, בעיקר כוננים מוטוריים, IRF4905 מספק שליטה יציבה על מנועים חשמליים.הוא תומך במיתוג יעיל, שממזער את פסולת האנרגיה ומגביר את הביצועים בתוך דרישות עומס מגוונות.פונקציונליות זו מוכיחה כפעילה במגזרים הדורשים ביצועים ויעילות עקבית, ותורמת לירידה בהוצאות התפעוליות ולחיי הציוד הארוכים יותר.

מערכות אנרגיה מתחדשות

מכיוון שמקורות אנרגיה מתחדשים כמו סולארי ורוח משיגים משיכה, IRF4905 מופיע כמרכיב חשוב במערכות אלה.היעילות הגבוהה שלה והפסדי ההולכה הנמוכים הם המפתח במיטוב המרת האנרגיה הטבעית לכוח חשמלי שימושי.יישומים כאלה משקפים את המעבר הגלובלי לעבר נוהלי אנרגיה בר -קיימא, ומדגישים את התודעה הסביבתית וכדאיות כלכלית.

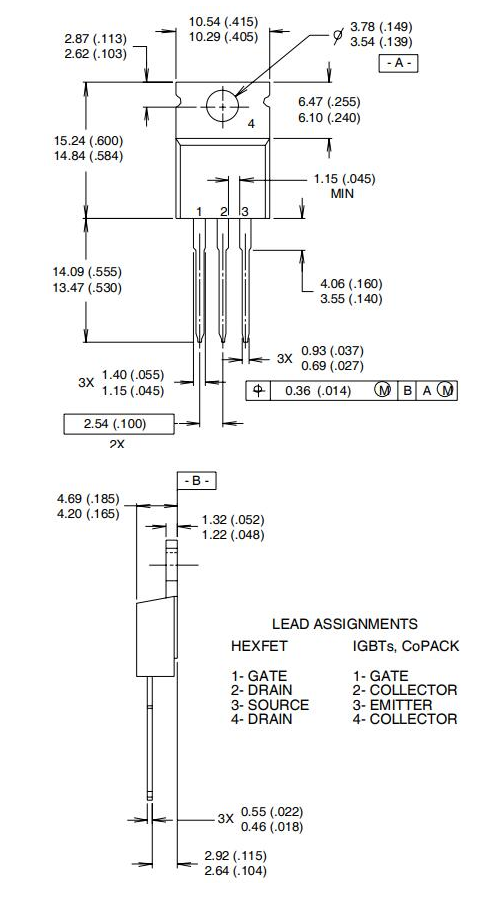

מידות

יַצרָן

אינפיניון טכנולוגיות, שהופיעו ממוליכים למחצה של סימנס בשנת 1999, סימנה שלב טרנספורמטיבי בתעשיית המוליכים למחצה.מעבר מפתח זה קבע את אינפיניון על מסלול להפוך למובילה בחדשנות טכנולוגית.אינפיניון, מתוך המומחיות הנרחבת של סימנס, יצאה למסע לפיתוח פתרונות מיקרו -אלקטרוניקה מתוחכמים המשרתים מגוון רחב של יישומים.

עם דגש אסטרטגי על מחקר ופיתוח, אינפיניון הביאה בהתמדה פתרונות בעלי ביצועים גבוהים.התחייבות זו ניכרת במתן מוצרים לוגיים וגם דיסקרטיים כאחד, ומגיבה לצרכים הדינאמיים והמתפתחים של מגזרים שונים.Infineon Technologies מציג מגוון נרחב של הצעות לוגיות ומוליכים למחצה נפרדים, המעוצבים מהורהר כדי להתיישר עם הדרישות של קידום הטכנולוגיה.המערך שלהם כולל מכשירים חסכוניים בחשמל ומעגלים משולבים מתקדמים.

מוצרי אינפיניון מצאו יישומים בכל תעשיות מרובות, העוסקות בדרישות הייחודיות של ענפי הרכב, התעשייה והיצרון האלקטרוניקה.המרדף הבלתי נלאה שלהם לחדשנות הניע התקדמות ראויה לציון ביעילות אנרגטית ומזעור - היבטים דינמיים שנחשבים בסביבה הטכנולוגית של ימינו.

גיליון נתונים PDF

IRF3205ZPBF גיליונות נתונים:

IRF3205Z (S, L) .PDF

HUF75339P3 גיליונות נתונים:

TO220B03 PKG רישום. PDF

HUF75339P3.PDF
