חסימות IO הסבירו: פונקציונליות ויישומים

מערכות אזעקת אש ממלאות תפקיד רציני בשמירה על חייהם ורכוש על ידי הבטחת תגובות מהירות ומתואמות במהלך חירום.דומיננטי לפונקציונליות זו הוא בקר האזעקה ורכיביו התומכים, כולל מודולי קלט/פלט, שסתומי פליטה עשן, דלתות תריס אש ומכשירים בסיסיים אחרים.יחד, אלמנטים אלה יוצרים רשת מסונכרנת שנועדה לאתר, לאותת ולהפעיל אמצעי בטיחות בדיוק.מאמר זה בוחן את הפעולות והתכונות המורכבות של מודולי הקלט/פלט GST-LD-8301 ו- GST-LD-8303-רכיבים מתקדמים המשפרים את האמינות ואת יכולת ההסתגלות של מערכות בטיחות האש.החל מגמישות קידוד אלקטרונית ועד נוהלי חיווט איתנים, אנו מתחפנים בתכונות המפתח שהופכות את המודולים הללו לנדרשים באסטרטגיות מודרניות להגנת האש.בין אם אתה מיטוב את הבטיחות בבניינים רבי קומות או במתקנים תעשייתיים, הבנת הפונקציונליות של המודולים הללו היא מובילה להבטיח שלמות המערכת ומוכנות.

קָטָלוֹג

פונקציונליות

במקרה של אזעקת אש, בקר האזעקה מניח תפקיד מפתח, ומפעיל התקני בקרה חיצוניים שונים המקושרים דרך מודול הפלט.מערכת מורכבת זו מורכבת מכמה רכיבים העובדים במקביל, כמו שסתומי פליטה עשן, שסתומי אספקת אוויר, דלתות תריס אש, מאווררים ופעמוני אזעקה.כל מכשיר מהונדס בקפדנות כדי להגיב לפקודות הבקר תוך שהוא גם מתפקד באופן מגובש במהלך חירום.ניתן למקם אסטרטגית את מודול הפלט, המחובר לאוטובוס הלולאה של הבקר, קרוב לציוד שהוא מפקח או בתוך תיבת מסוף, ולשפר את הנגישות והיעילות התפעולית.

יכולת המערכת לקידוד אלקטרוני באתר מוסיפה שכבת גמישות, ומאפשרת שינויים המתאימים לצרכים הנדסיים ספציפיים.יכולת הסתגלות זו הופכת לרוב בולטת בסביבות בהן יש להתאים אישית אמצעי בטיחות אש כך שיתאימו למאפיינים מבניים ותפעוליים מובחנים.לדוגמה, בבניינים רבי קומות ניתן לתכנת את השילוב המדויק של שסתומי פליטה של ​​עשן ותריסי אש לניהול יעיל של עשן, ובכך להגן על נתיבי פינוי ולהבטיח את בטיחותם של אנשים ברגעים חמורים.

כאשר הבקר מגלה אות אזעקה מגלאי, הוא שולח מייד אות בקרה דרך האוטובוס למודול הפלט, מה שמפעיל אז את ציוד האש הנדרש.רצף זה ממחיש מנגנון תגובה מתואם היטב שלא רק עומד בסטנדרטים רגולטוריים אלא גם מגלם שיטות עבודה מומלצות במוכנות לחירום.האינטראקציה הנוזלית בין המרכיבים השונים במערכת אזעקת האש מפחיתה משמעותית את הסיכונים ומשפרת את בטיחותם של כל הדיירים.

סקירה כללית של מוצרים

תכונות

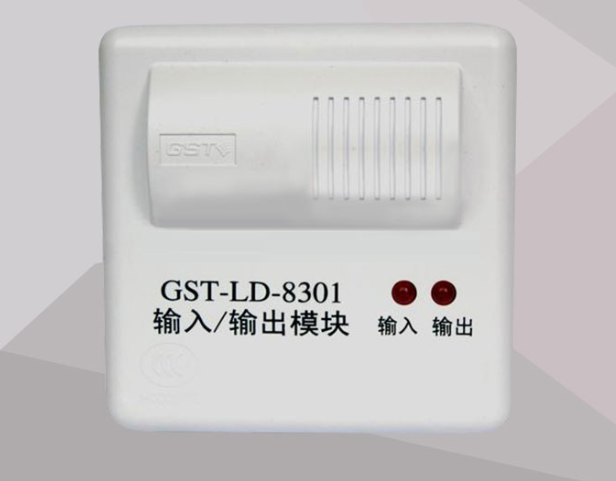

מודול הקלט/פלט GST-LD-8301 משמש כממשק בקרה מבוסס אוטובוס מתקדם, המעוצב בקפידה לציוד פעולה כפול.זה כולל מערכות מסוכנות כמו דלתות תריס מתגלגלות דו-שלביות, משאבות מים ומאווררי פליטה עשן.המודול מסייע להבטיח מיקום מדויק של דלתות תריס אש, ומאפשר שליטה על פני רמות שונות - ממקומות עליונים לאמצעיים ואמצעיים עד נמוכים יותר.יכולת ההסתגלות שלה ראויה לציון;זה יכול לפעול כשני מודולי קלט/פלט נפרדים של GST-LD-8301 נפרדים, מה שמגביר משמעותית את הגמישות התפעולית בהגדרות מורכבות.

בתרחישים בפועל, האמינות של ממשקי בקרה דומיננטיים.לדוגמה, בסביבות בלחץ גבוה כמו מבנים מסחריים או מתקנים תעשייתיים, היכולת לנהל במהירות ובמדויק של דלתות תריס אש יכולה להשפיע באופן מכריע על תוצאות הבטיחות.תובנות מהתקנות מרובות מגלות כי שילוב של מודולים כאלה מוביל לשיפורים ניכרים בזמני התגובה במהלך חירום, ובכך מחזקים את פרוטוקולי הבטיחות הכוללים.

מודול הקלט/פלט GST-LD-8303 מתהדר בשתי כתובות מקודדות רציפות, המאכלס מקסימום 242 קודים.פונקציונליות זו מאפשרת למודול לקבל פקודות לשתי פעולות נפרדות מהבקר, ומציעות שתי תפוקות בקרה ושתי תשומות אישור.פועל על אות מתג פתוח בדרך כלל, לאחר הפעלה, הוא מעביר אות זה לבקר דרך אוטובוס הצמדה, מפעיל אזעקות ומציג את כתובת מכשיר הפעולה.במקרה של כשל במודול, המתוכנת לבקר לייצר אזעקה ובמקביל לציין את מספר המודול הספציפי, מה שמבטיח מודעות מיידית לסיבוכים כלשהם.נוכחותם של שני זוגות של אנשי קשר פתוחים וסגורים בדרך כלל, בנוסף לשני תפוקות פעילות, מגבירה עוד יותר את יכולות המודול.יתר על כן, הוא משלב איתור קו הן לקלט והן לתפוקה, שהוא דינאמי לשמירה על יושרה תפעולית.

מפרטים טכניים

מפרט עיקרי	פרטים
מתח עובד	מתח אוטובוס: אוטובוס 24 וולט
	מתח אספקת חשמל: DC24V
עקוב אחר הזרם	זרם אוטובוס: ≤1mA
	זרם אספקת חשמל: ≤6mA
הפעלת זרם	זרם אוטובוס: ≤4mA
	זרם אספקת חשמל: ≤35mA
מערכת תיל	התחבר לבקר באמצעות אות לא קוטביות שני אוטובוסים והתחברו לאספקת החשמל DC24V באמצעות כוח שאינו קוטבי שני אוטובוסים.
יכולת פלט	DC24V/1A (סכום יכולת הפלט המרבית של שתי קבוצות הן DC24V/1A).
מצב בקרת פלט	דופק, מפלס (ממסר בדרך כלל פתוח/סגור בדרך כלל פסיבי פלט מגע;זמן משיכה ממסר הוא 10s כאשר הדופק מתחיל).
הגדרת מפעל	שיטת בדיקת קו פתוח דו כיוונית בדרך כלל.
סביבת הפעלה	טמפרטורה: -10 ℃～+55 ℃
	לחות יחסית: ≤95% (ללא עיבוי)
רמת הגנת מעטפת	IP30
הממדים הכלליים	110 מ"מ × 86 מ"מ × 43 מ"מ (עם מעטפת תחתונה).

פרטי חיווט

בעולם החיווט למודולים המיועדים כסטטוס "קו פיקוח פתוח בדרך כלל", גישה מהורהרת כוללת חיבור נגד נגדי מסוף 4.7KΩ במקביל בסוף קו הקלט של המודול, במיוחד בטרמינל הרחוק ביותר מהמודול.מיקום זהיר זה משמש לייצוב האות תוך הפחתת יעילות של הפרעות רעש.מדדים כאלה יכולים לחזק משמעותית את אמינות המערכת, ולאפשר לה לבצע בביטחון רב יותר.עבור מודולים המוגדרים למצב "קו בדיקה סגור בדרך כלל", מומלץ להתקין נגן סיום 4.7KΩ בסדרה באותו מסוף.מערך זה ממלא תפקיד דינאמי בשימור שלמות המעגל, ומבטיח כי המערכת פועלת באופן צפוי במגוון תנאים תפעוליים.

בעת הערכת שלב הפלט של המודול, חכם לחבר נגן מסוף 4.7KΩ במקביל לדיודה IN4007 בסדרה.תצורה זו ממלאת שתי פונקציות בסיסיות: הנגד מבטיח סיום איתות מתאים, בעוד שהדיודה משמשת כמגנה מפני קוטביות הפוכה אפשרית, מה שעלול לגרום נזק למעגל.השילוב המהורהר של רכיבים אלה מציג הבנה ניואנסית של דינמיקת המעגלים וההכרח למדדי מגן בעיצובים אלקטרוניים.

חוויות מעשיות בתחום חושפות כי תשומת לב מדוקדקת לפרטים בתצורות החיווט יכולות למנוע אתגרים נפוצים רבים, כולל השפלה של אות וכישלון ציוד.לדוגמה, טכנאים מבחינים לעתים קרובות כי אי סיום קווים מסתיים כראוי יכול להוביל להתנהגות מערכתית לא תקינה.זה מדגיש את הערך של הקפדה על פרקטיקות מבוססות, מה שלא רק מטפח פעולה חלקה יותר אלא גם תורם לאריכות החיים של הציוד.
