מדריך ל- AT24C256 EEPROM: PINOUT, גיליון נתונים וכתובת זיכרון

ה- EEPROM AT24C256 בולט כרכיב זיכרון סדרתי אמין ורב-תכליתי, ומציע 256 קילוביץ אחסון לתמיכה במשימות שימור נתונים אלקטרוניות שונות.מאמר זה מספק מדריך מקיף ל- AT24C256, המכסה את גיליון הנתונים, תצורת ה- PIN ומנגנוני הכתובת הייחודיים שלו.נחקור גם את תאימותו למיקרו -בקרי ארדואינו.הצטרפו אלינו כשאנחנו חופרים את הפרטים הטכניים של EEPROM זה, הפוטנציאל שלה להתרחבות זיכרון, ויישומיה המעשיים על נופים טכנולוגיים מגוונים.בין אם ברצונך לשפר את רישום הנתונים, לייעל את האחסון או לאבטח את הנתונים שלך, ל- AT24C256 יש הרבה מה להציע.

קָטָלוֹג

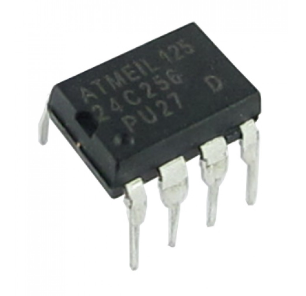

סקירה כללית של AT24C256 EEPROM

THE AT24C256 EEPROM הוא רכיב זיכרון רב-פונקציונלי ואמין עם 8 פינים עם קיבולת אחסון מרשימה של 32 קילט.זה למעשה שומר על נתונים, ושומר על מידע גם כאשר הכוח אבוד, בדומה לתפקוד של כונן USB.מאפיין זה מבטיח אחסון נתונים מאובטח, ומספק נקודת התייחסות קבועה ללא קשר להפרעות כוח.היכולת שלה לתמוך בעדכון ושליפה של נתונים הופכת אותו למתאים ליישומים שונים, במיוחד בסביבות הדורשות שינויים בנתונים תכופים.

הניתן להפעלה בתוך סוגר מתח של 1.7 וולט עד 5.5 וולט, AT24C256 הרמוניה עם מערכות 3.3 וולט ו -5 וולט, ומעשירה את השימוש בו על נופים טכנולוגיים שונים.יכולת הסתגלות זו מאפשרת את שילובו החלק בסביבות אלקטרוניות מגוונות, החל מגאדג'טים ביתי ועד מערכות ויסות תעשייתי, כאשר גמישות כזו יכולה להגביר את יעילות המכשיר.לדוגמה, לעתים קרובות אתה יכול למצוא ערך בתכונה זו מכיוון שהוא מסייע בעיצוב מוצרים יעילים ללא ההכרח לשונות מרובות של רכיבים.

ה- EEPROM AT24C256 מאפשר חיבור של עד 8 EEPROMs דומים בסדרה, ומקנה אחסון מורחב כדי להתמודד עם מערכי נתונים גדולים יותר או להעלות את הביקוש שלך.יכולת הרחבה זו מוכיחה מועילה במיוחד בתחומים כמו רישום נתונים בחקירות מדעיות או אחסון פרמטרים נרחב בתקשורת.במצבים מעשיים אתה יכול לנצל יכולת זו להשיג יכולת נתונים גבוהה מבלי להקריב את ביצועי המערכת או טביעת רגל פיזית.

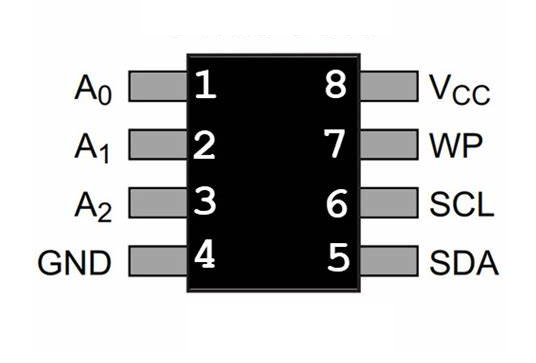

תצורת סיכה

סיכה לא	שם סיכה	תֵאוּר
1	A0	בחר שבב הניתן להגדרה
2	A1	בחר שבב הניתן להגדרה
3	NC	אין קשר
4	GND	סיכת קרקע
5	SDA	סיכת נתונים סידורית
6	SCL	סיכת שעון סדרתית
7	WP	כתוב סיכה להגן
8	VCC	סיכת אספקת חשמל

משאבי CAD

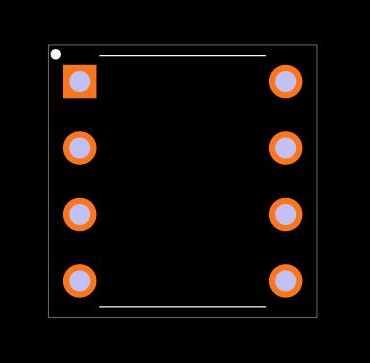

עָקֵב

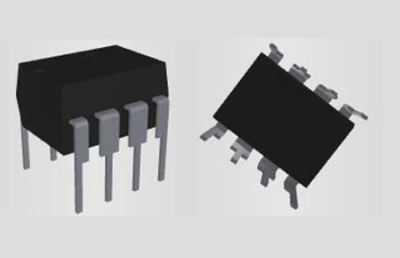

הדמיה תלת מימדית

מפרטים טכניים

טכנולוגיית מיקרו -שבב AT24C256B-PU מפרט ותכונות.

סוּג	פָּרָמֶטֶר
הַר	דרך החור
סוג הרכבה	דרך החור
חבילה / מקרה	8-DIP (0.300, 7.62 מ"מ)
מספר הסיכות	8
חבילת מכשירי ספק	8-PDIP
סוגי זיכרון	לא נדיף
טמפרטורת הפעלה	-40 מעלות צלזיוס ~ 85 מעלות צלזיוס
אריזה	שְׁפוֹפֶרֶת
פורסם	1997
סטטוס חלק	מְיוּשָׁן
רמת רגישות לחות (MSL)	1 (ללא הגבלה)
טמפרטורת הפעלה מקסימאלית	85 מעלות צלזיוס
טמפרטורת הפעלה של דקות	-40 מעלות צלזיוס
מתח - אספקה	1.8V ~ 5.5V
תֶדֶר	1MHz
מספר חלק בסיס	AT24C256
מִמְשָׁק	2-חוט, i2c, סדרתי
מתח אספקה ​​מקסימלי	5.5V
מתח אספקה ​​דקות	1.8 וולט
גודל זיכרון	256KB (32K x 8)
זרם אספקה ​​נומינלי	3ma
תדר שעון	1MHz
זמן גישה	550NS
פורמט זיכרון	EEPROM
ממשק זיכרון	I2c
כתיבת זמן מחזור - מילה, עמוד	5ms
צְפִיפוּת	256 KB
תדר מקסימלי	400kHz
להגיע ל- SVHC	אין SVHC
התקשות קרינה	לֹא
סטטוס ROHS	תואם ROHS3

תכונות

תכונה	תֵאוּר
פעולת מתח	פעולת מתח נמוך ומתח סטנדרטי: 1.8 וולט (VCC = 1.8 וולט עד 5.5 וולט)
אִרגוּן	מאורגן פנימי כ- 32,768 x 8
מִמְשָׁק	ממשק סדרתי של שני חוטים
דיכוי רעש	טריגר שמיט עם כניסות מסוננות לרעש הַדחָקָה
פרוטוקול העברת נתונים	פרוטוקול העברת נתונים דו כיווני
תאימות מהירות	1 מגה הרץ (5.0 וולט, 2.7 וולט, 2.5 וולט), 400 קילו הרץ (1.8 וולט)
כתוב הגנה	כתוב הגנה על סיכה עבור נתוני חומרה ותוכנה הֲגָנָה
מצב כתיבת עמוד	מצב כתיבה של דף 64-בתים (עמוד חלקי כותב מותר)
כתיבת תזמון מחזור	מחזור כתיבה מתוזמן בעצמו (5 ms max)
אֲמִינוּת	סיבולת: מיליון מחזורי כתיבה
	שמירת נתונים: 40 שנה
תאימות סביבתית	מכשירים ללא עופרת/ללא הלוגן זמינים
אפשרויות חבילה	8-Lead Jedec Pdip, Jedec Soic, Eiaj Soic, Ultra-Thin חבילת מערך קטנה (SAP), TSSOP ו- DBGA2
מכירות למות	צורת רקיק, חבילת וופל ופלים נתקעים

שימושים מגוונים ב- AT24C256 EEPROM

רישום נתונים

ה- EEPROM AT24C256 רואה לעתים קרובות שימוש במערכות לצורך רישום נתונים, ומספק אחסון חזק במקום שלא ניתן לפגוע באמינות הנתונים.עם המאפיין הלא נדיף שלו, הנתונים נשארים שלמים בתוך שיבושי כוח, ומוכיחים שלא יסולא בפז בעת תיעוד תנאים סביבתיים רגישים לזמן כמו טמפרטורה ולחות.אתה יכול לבנות בהתחשב בהגדרות כדי ללכוד באופן קבוע ולאבטח מידע על חיישנים, להציג את יכולת ההסתגלות והעמידות של EEPROM ביישומים מעשיים.

מכשירי שמע

בתוך מכשירי שמע - כולל נגני שמע דיגיטליים ומכשירי שמיעה - ה- EEPROM AT24C256 ממלא תפקיד מרכזי בשמירה על פרטי תצורה והעדפות.יכולתה לקיים נתונים ללא חשמל מבטיחה גאדג'טים אלה לשמר הגדרות אישיות, ומציעות אינטראקציה חלקה גם לאחר מחזורי כוח.הקושחה הייתה מכוונת במיומנות, והעצמה הן את היעילות של פעולות קריאה וכתיבה ותמיכה בביצועי מכשירים לאורך זמן.

פתרונות אחסון משניים

כאשר משתמשים בו כמשאב אחסון משני, ה- EEPROM AT24C256 הוא אפשרות מעשית וקומפקטית עבור מכשירים הזקוקים להרחבת זיכרון מתונה.יישום זה מסייע למערכות המונעות על ידי מיקרו-בקר לנהל נתונים שאינם ביקורתיים, תוך שמירה על זיכרון ראשוני לתהליכים אינטנסיביים יותר.אתה יכול לתכנן מערכות אלה תוך התמקדות נוקבת בדפוסי גישה לזיכרון, תוך מינוף ניהול אחסון יעיל כדי להרחיב את תוחלת החיים של משאבי הזיכרון.

ניתוח נתונים

כרוך בניתוח נתונים מתקדם, בעיקר במכשירים ניידים או קצה, ה- EEPROM AT24C256 משמש לאחסון עזר לנתוני מעבר ופרמטרים.הממשק הפשוט שלו מפשט את ההשתלבות במסגרות אנליטיות, ומאפשר פריסת אלגוריתם מהיר, המשמש לגישה למקדמים מאוחסנים או רשומות היסטוריות.אתה יכול לצפות בהשפעתו הטרנספורמטיבית בהגברת היעילות החישובית, מדי פעם לפתוח את ההתקדמות הבולטת.

צרכי זיכרון נוספים

בתרחישים שבהם ארכיטקטורת המערכת דורשת זיכרון מורחב כדי להגביר את הפונקציונליות, AT24C256 EEPROM מציג דרך משתלמת.זה בעיקר יתרון למערכות משובצות עם חללי לוח הדוקים או תקציבים מוגבלים לחלופות יקרות יותר.לעתים קרובות אתה יכול להשתמש ב- EEPROM זה כדי לשפר את היכולת ללא תכנון מחדש גדול, ולשקף את התועלת המעשית שלה בניווט מורכבות עיצובית וקידום מיומנות טכנולוגית.אסטרטגיות אלה מדגישות את תרומתו הבולטת של ה- EEPROM להתפתחות האלקטרוניקה המודרנית.

מקבילות

• • 24LC512

אלטרנטיבות

• • 24C04

• • 24LC1026

• • 25LC040

• • 24C32

מעורבות אופטימלית עם AT24C256 EEPROM

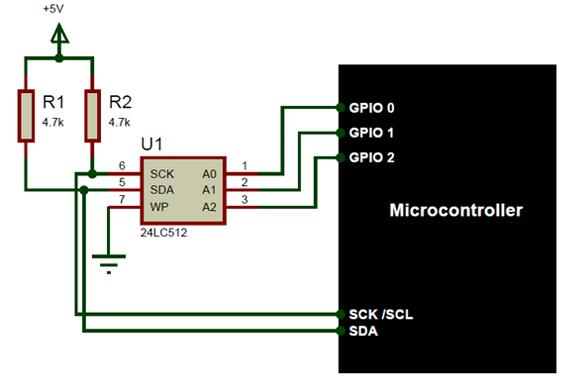

קביעת תצורה של תקשורת i2c

השימוש ב- AT24C256 EEPROM במלואו כרוך באתחול ערוץ תקשורת I2C אמין.דיאגרמות חיבור משמשות כמדריכים בסיסיים, ומכוונים את החיווט המדויק של סיכות ה- SCK ו- SDA למיקרו -בקר שלך.שילוב נגדי משיכה מתאימים משפר את האמינות והחוסן של קווים אלה, ומסייע להימנע מבעיות נתונים כתוצאה מהפרעה.התהליך של ערכי הנגד לצבוט כדי להתאים את צרכי המעגל יכול לחזק באופן משמעותי את שלמות האות, ולטפח זרימת נתונים מאובטחת.

התייחסות למספר EEPROMs

המשימה להתייחס למשמעות רווחים בעת תיאום מספר יחידות EEPROM.על ידי קביעת תצורה של סיכות הכתובת A0, A1 ו- A2, כל יחידה מקבלת זהות ייחודית, ומאפשרת לבקר המיקרו לנווט במכשירים מרובים בצורה חלקה ולהימנע מתנגשויות תקשורת.תכנון אסטרטגי של הגדרת הכתובות בשלב תכנון חומרה יכול להקל על הרחבות עתידיות, להפחית את אתגרי מדרגיות הפרויקט ולהקל על שדרוגי המערכת.

שמירה על אבטחה ושלמות נתונים

פונקציית ההגנה על הכתיבה ב- AT24C256 אמצעי הגנה על מידע רגיש כנגד שינויים לא מורשים.הפעלת בקרה זו מאבטחת נתונים רציניים, בעיקר בתרחישים שבהם שלמות הנתונים היא שיקול משמעותי.התחלת תכונות אבטחה אלה בשלב מוקדם במהלך שלבי תכנון יכולה להקל על סיכונים פוטנציאליים, הגברת איתנות המערכת.בנוסף, יישומים חושפים כי שילוב הגנת חומרה עם פרוטוקולי אבטחת תוכנה מנסח הגנה חזקה, ומבטיח בטיחות נתונים מקיפה.

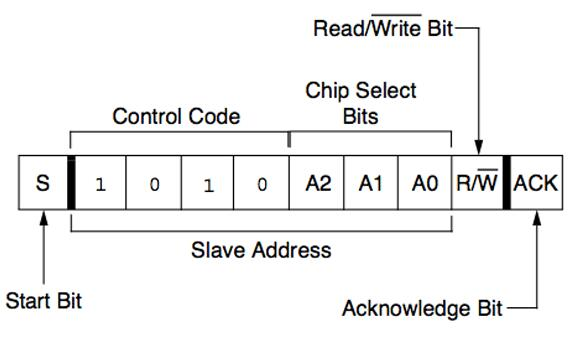

ביצוע העברת נתונים ביעילות

דיוק בתכנות כתובת הפנקס היא המפתח לפעולות העברת נתונים חלקות, ומאפשר קריאה וכתיבה אמינים תוך צמצום שגיאות.הבנת המסגרת הכתובת של המכשיר בשילוב עם תרגול תכנות מעשי פעילה במקסום יכולות ה- EEPROM.יתר על כן, החלפת תובנות או טקטיקות בהגדרת רישומים אלה יכולה להוביל לעיצוב משופר ומגובש בפרויקטים מוכווני צוות.

שיקולי תכנון מעגלים עבור AT24C256 EEPROM

חבר את קווי ה- SCK ו- SDA של ה- EEPROM AT24C256 לסיכות המיקרו-בקר המתאימות, הקפד לשלב נגדי משיכה מתאימים.נגדים אלה מסייעים בשמירה על קווי האוטובוס I2C במצב יציב ובברירת מחדל גבוה, הפחתת הפרעות רעש ושיפור שלמות האות.בסביבות המועדות להתערבות אלקטרומגנטית, שמירה על תקשורת יציבה בקווים אלה הופכת להיות שימושית להעברת נתונים אמינה.

סיכות כתובת A0, A1 ו- A2 משפיעות באופן משמעותי על בחירת שבבי ה- EEPROM הבודדים.במערכות הדורשות מספר EEPROMs, סיכות אלה מאפשרות לבחירה ייחודית של כל שבב על ידי הגדרת תצורות כתובת מובחנות.זה מקל על שילוב חלק של מכשירים מרובים.הימנעות משגיאות נתונים בעיצובים של מעגלים צפופים דורשת משימות כתובת ייחודיות כדי למנוע גישה לא מכוונת של שבבים שגויים, דאגה שנצפתה לעתים קרובות בעיצובים של מערכת מורכבים.

סיכת ההגנה על הכתיבה משמשת כאמצעי זהירות עבור ה- EEPROM.מעורבות סיכה זו יכולה לנעול את הנתונים בצורה מאובטחת, לחסום כותבים שלא במכוון ולהגדיר מידע מאוחסן.תכונה זו מוכיחה מועילה במיוחד במערכות בהן שמירה על שלמות הנתונים היא חמורה, שכן שינויים לא מכוונים עלולים לגרום לכישלונות משמעותיים של מערכת או לאובדן נתונים.אינטראקציה עם ה- EEPROM AT24C256 כוללת שימוש בכתובות רישום כדי לנהל באופן מיומן קריאה או לכתוב משימות בייט אחד בכל פעם.על ידי גישה לשיטתיות של רישומים, אתה יכול לבצע פעולות נתונים יעילות.תכנון מעגלים מקצועי מדגיש תקשורת מובנית זו כדי להבטיח כי התקנים מתפקדים בפרמטרים צפויים, ומזער שגיאות טיפול בנתונים פוטנציאליים.

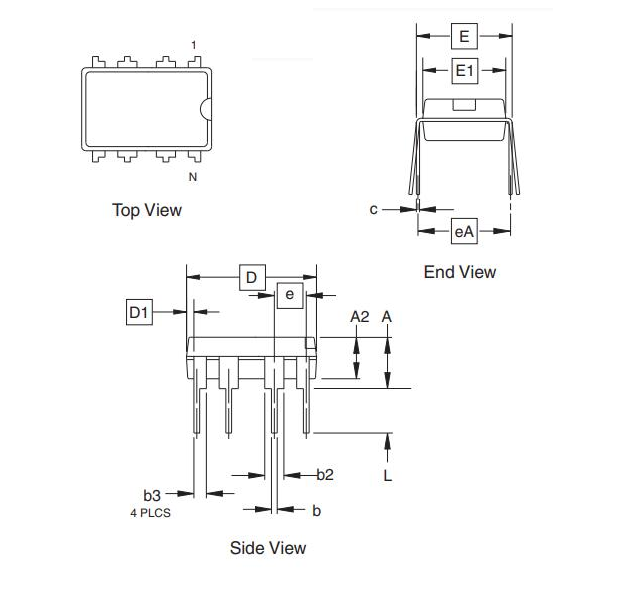

מֵמַד

יַצרָן

טכנולוגיית מיקרו -צ'יפ ממוקמת בצ'נדלר, אריזונה, והיא ידועה במומחיותה במיקרו -בקר ובפתרונות אנלוגיים.עם התמקדות במתן מוצרים אמינים, החברה שמה לה למטרה להפחית את עלויות המערכת ולהאיץ את כניסת השוק.מגוון המוצרים הנרחב שלהם משרת יישומים שונים ברחבי העולם, כולל מערכות רכב, אלקטרוניקה צרכנית ומכונות תעשייתיות.פנייה רחבה זו ממחישה את יכולתו של מיקרו -צ'יפ להתאים ולעמוד בדרישות המורכבות של שווקים מגוונים.

טכנולוגיית מיקרו -צ'יפ שמה דגש חזק על חדשנות והבטחת איכות, מה שמאפשר לתעשיות לרדוף אחר דיוק ופונקציונליות.על ידי שילוב אמצעי בטיחות מתקדמים ואפשרויות קישוריות, הפתרונות של מיקרו-צ'יפ עוקבים אחר הדרישות המשתנות ללא הרף של תשתיות טכנולוגיות מודרניות.המסירות של החברה לעיצובים חסכוניים באנרגיה גם מקדמת פרקטיקות בר-קיימא, המתאימות את המעבר של התעשייה לקראת צמצום ההשפעה הסביבתית באלקטרוניקה.

גיליון נתונים PDF

AT24C256B-PU גיליונות נתונים:
