קוד אפור: איך זה עובד ולמה זה חשוב?

אפור קוד, מערכת קידוד בינארית ייחודית, ממלאת תפקיד מרכזי בטכנולוגיה דיגיטלית על ידי הבטחת מעברים חלקים בין מדינות.בניגוד לקודים בינאריים מסורתיים, קוד אפור משנה רק קצת בכל פעם, ומפחית שגיאות במהלך שינויים במצב במעגלים דיגיטליים.מאפיין זה הפך את הנדרש ביישומים שנעים בין תיקון שגיאות ותקשורת דיגיטלית ועד קידוד מיקום במקודדים סיבוביים.במאמר זה אנו חופרים את הבסיס הרעיוני, ההתפתחות ההיסטורית ויישומים מעשיים של הקוד האפור.על ידי בחינת חשיבותו בתרחישים בפועל ובשיטות המשמשות לייצור, אנו שואפים לחשוף את העקרונות הבסיסיים שהופכים את קוד אפור לאבן יסוד של מערכות דיגיטליות מודרניות.

קָטָלוֹג

1. סקירה כללית של קוד אפור

2. תכונות של קוד אפור

3. שעון עצר תזמון מתקדם

4. היסטוריית פיתוח של קוד אפור

5. שיטת המרה של קוד אפור

6. יישומי קוד אפור

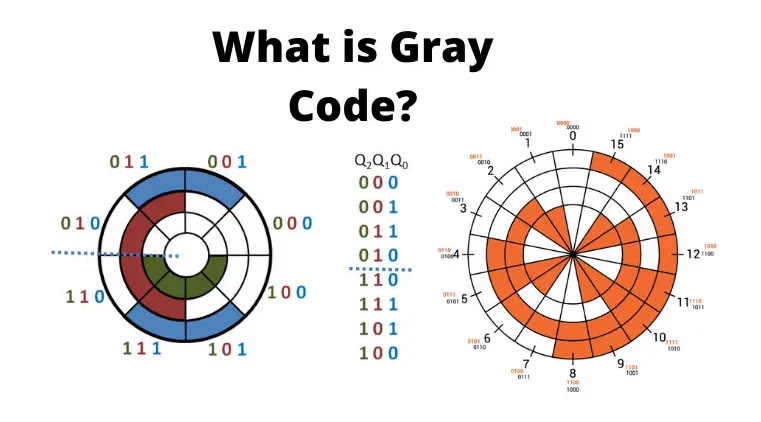

Gray Code: How It Works and Why It Matters?

סקירה כללית של קוד אפור

קוד אפור הוא מערכת קידוד בינארית מעודנת המאופיינת ברכוש המסקרן שקודים סמוכים נבדלים זה מזה בספרה בינארית יחידה בלבד.תכונה מובחנת זו מאפשרת מעבר חלק בין ערכי מקסימום למינימום עם שינוי סיביות בודד בכל רגע.כתוצאה מכך, לעתים קרובות מכנים זאת קוד מחזורי או קוד רפלקטיבי.בהקשר של מערכות דיגיטליות, החשיבות של מעברי קוד מדויקים היא עמוקה.לדוגמה, בעת השימוש בקוד הבינארי 8421 המקובל, מעבר בין 0111 ל- 1000 מבקש את כל ארבעת הסיביות להשתנות בבת אחת, מה שיכול להוביל למצבים שגויים זמניים בתוך מעגלים.לעומת זאת, קוד אפור מקטין למעשה את הנושאים הללו על ידי הבטחתו שרק סיביות אחת משתנה בכל פעם, ובכך מפחית משמעותית את הסיכון לטעויות במעגל.

המורכבות של קוד אפור חורגת מההגדרה האולטימטיבית שלו;זה מתפקד כמכשיר תוסס במגוון יישומים, כגון:

• תיקון שגיאה

• תקשורת דיגיטלית

• קידוד מיקום בקידוד רוטרי

ניתן לראות את יישומו בתרחישים יומיומיים, כמו פיתוח פרוטוקולי תקשורת עמידים, בהם צמצום הסיכוי לפרשנות שגויה במהלך העברת האות הוא בעל משמעות רבה.

תכונות של קוד אפור

תכונה	תֵאוּר
קידוד אמינות	קוד אפור ממזער שגיאות על ידי שינוי סיביות אחת בלבד במהלך מעברים בין ערכים סמוכים, הפחתת בלבול ההיגיון דוקרנים נוכחיים במעגלים דיגיטליים בהשוואה לקוד בינארי טבעי.
צמצום שגיאות	שלא כמו קוד בינארי טבעי, בו כל הקטעים עשויים להשתנות (למשל, מעשרוני 3 עד 4), מעברי קוד אפור כוללים רק סיביות אחת שינוי, הפחתת הסיכון לטעויות בולטות במהלך הזווית המרות עקירה לדיגיטליות.
שיטת קידוד מוחלטת	קוד אפור משתמש בשיטת קידוד מוחלטת, ומבטיח אמינות והפחתת האפשרות של טעויות מדהימות בנתונים אקראיים שְׁלִיפָה.
מאפיינים חד-שלביים ומחזוריים	התכונה של שלב אחד של קוד אפור מבטיחה רק סיביות אחת שינויים בין קודים רצופים.אופיו המחזורי תומך בחלקו מעברים, שיפור הדיוק והאמינות.
תכונות משמחות ומשקפות עצמיות	הטבע המשקף והשלים העצמי מפשט פעולות שלילה ומבטיח עקביות במהלך קידוד ופענוח.
קוד משקל משתנה	לכל סיב קוד אפור אין משקל קבוע, מייצר השוואה ישירה בגודל ישיר או פעולות חשבון קשות.המרה ל דרוש קוד בינארי טבעי לצורך עיבוד נוסף.
קוד מעין משקל	משקל הקוד האפור מוגדר כ- 2^אֲנִי−1 (עם הנמוך ביותר ביט i = 1), מה שהופך אותו מתאים ליישומים ספציפיים הדורשים ייחודי הַצפָּנָה.
עקביות זוגית	הזוגיות של המקבילה העשרונית של התאמות קוד אפור הזוגיות של ספירת 1s במילת הקוד, מבטיחה עקביות ב בדיקות זוגיות.

שעון עצר מתקדם לתזמון

עֶשׂרוֹנִי	קוד בינארי טבעי של 4 סיביות	קוד אפור טיפוסי בן 4 ספרות	קוד עשרוני לשלושה אפור	קוד שישה אפור עשרוני	קפיצה עשרונית שישה קוד אפור	קוד צעד
0	0	0	10	0	0	0
1	1	1	110	1	1	1
2	10	11	111	11	11	11
3	11	10	101	10	10	111
4	100	110	100	110	110	1111
5	101	111	1100	1110	111	11111
6	110	101	1101	1110	101	11110
7	111	100	1111	1011	100	11100
8	1000	1100	1110	1001	1100	11000
9	1001	1101	1010	1000	10000	10000
10	1010	1111	----	----	----	----
11	1011	1110	----	----	----	----
12	1100	1010	----	----	----	----
13	1101	1011	----	----	----	----
14	1110	1001	----	----	----	----
15	1111	1000	----	----	----	----

היסטוריית פיתוח של קוד אפור

אַספֶּקט	פרטים
מושג ראשוני	הוצג על ידי ז'אן-מוריס באודוט בשנת 1880 כגרסה של קוד אפור.
מבוא רשמי	הציע על ידי פרנק גריי במעבדות בל בשנות הארבעים.
מַטָרָה	כדי להפחית שגיאות בהעברת אות, במיוחד ב מערכות אפנון קוד דופק (PCM).
פרטי פטנט	הוגש על ידי פרנק גריי בשנת 1947 והוענק בשנת 1953 תחת כותרת "תקשורת קוד דופק."
התפתחות מפתח	קוד אפור הפך חיוני לאנלוגי לדיגיטלי המרה, המסמנת אבן דרך משמעותית בטכנולוגיה דיגיטלית.
אימוץ מוקדם	ג'ורג 'סטיביץ השתמש בקוד אפור בשנת 1941 כדי לפתח דלפק קוד אפור של 8 אלמנט לפשט את עיצוב המעגלים הדיגיטליים ו צמצום שגיאות במהלך מעברי המדינה.
הקשר היסטורי	הופיע במהלך אמצע המאה העשרים, תקופה של מהירה התקדמות טכנולוגית וביקוש גבוה לתקשורת אמינה מערכות.
מַשְׁמָעוּת	קוד אפור מגשר על התקדמות תיאורטית עם מעשי יישומים, הבטחת העברת נתונים מדויקת בדיגיטל ההולך וגדל נוֹף.

שיטת המרה של קוד אפור

יצירת קוד אפור מעסיקה טכניקה רקורסיבית המנצלת את המאפיינים המשקפים שלה.גישה זו לא רק מציגה את התחכום של קוד אפור אלא גם חושפת את השימושים הרחבים שלה בשדות כמו תכנון מעגלים דיגיטליים ותיקון שגיאות, כאשר הדיוק מוערך עמוק.

תהליך ייצור רקורסיבי

המסע מתחיל בהיווצרות מילות הקוד הראשוניות של 2^n בקוד האפור (n+1)-ביט.מילות קוד אלה נועדו לשקף את הקוד האפור N-BIT, כאשר כל קוד מקודם על ידי 0. שלב ראשוני זה מטיל מבנה ברור ושיטתי להתרחבות על רצפים קיימים.האיכות המשקפת של קוד אפור בולטת באופן משמעותי.מילות קוד 2^n שלאחר מכן מורכבות מהקוד האפור N-Bit המוצג בסדר הפוך, כל אחת מקודמת על ידי 1. סימטריה זו לא רק מייעלת את תהליך הייצור אלא גם מחזקת את האמינות של מעברי קוד, ובכך מפחיתה את הסיכוי לשגיאות במהלך סיביותשינויים.מאפיינים כאלה מצאו יישום נרחב באזורים כמו מקודדים סיבוביים ומערכות תקשורת דיגיטלית, כאשר הדחיפות למזער שגיאות מהדהדות עמוק.

יצירת רצף יעילה

האופי המאורגן של שיטה רקורסיבית זו מקדם את הדור האפקטיבי של רצפי קוד אפור.על ידי רתימת המאפיינים המהותיים של קוד אפור, הגישה מפחיתה את המורכבות החישובית.יעילות זו מוכיחה את עצמה ברובה במערכות בפועל, בהן הביקוש למהירות ודיוק שזורה לעתים קרובות עם לחצי הביצועים.

יישומים של קוד אפור

קוד אפור מוצא את מקומו ביישומים רבים על פני שדות מגוונים, בעיקר בחיישני זווית, כלי מכונה ומערכות בלם רכב.בהקשרים אלה, חיישנים מוטלים להעביר עמדות מכניות מדויקות, הדרושות להבטיח גם בטיחות וגם ביצועים.לדוגמה, דיסק קידוד עשוי להיות מצויד במגעים המייצרים קוד בינארי של 3 סיביות, המשקף את סיבוב הדיסק.המגזרים הכהים של הדיסק תואמים אות לוגיקה 1, ואילו המגזרים הקלים יותר מצביעים על היגיון 0. השימוש בקוד אפור למגזרים אלה מבטיח שרק סיביות יחידה משתנה עם כל קוד רצוף.מאפיין זה הוא ברובו בעל ערך מכיוון שהוא מקטין שגיאות פוטנציאליות הנובעות מאי התאמות ייצור, ובכך מחזקת את אמינות החיישנים.

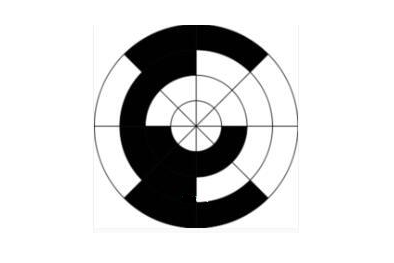

Application of Gray Code

קוד אפור גם תורם באופן משמעותי לפישוט של פונקציות ההיגיון באמצעות מפות Karnaugh.פשט זה לא רק מסייע בעיצוב מעגלים דיגיטליים אלא גם מסייע בייעול מורכבות ובשיפור היעילות הכללית.יתר על כן, הרלוונטיות של קוד גריי משתרעת על מצבים לפתרון בעיות, כמו תשע בעיות סדרתיות, בהן מעברים של המדינה דבקים בעקרונות הקוד האפור.קשר זה מדגים את יכולת ההסתגלות של הקוד האפור מעבר לייצוג מספרי פשוט;זה משמש כמושג ראשוני באתגרים הגיוניים וחישוביים שונים.

בהקשר של מגדל הפאזל של האנוי, כל טבעת יכולה להציג שני מצבים המיוצגים על ידי 0 ו -1, יחד ויוצרים רצף בינארי מחזורי.מספר השינויים במדינה הנדרשים כדי לפתור את הפאזל הזה תואם את המספר העשרוני 341, הקשור לייצוג הקוד האפור של 1111111111. קשר זה לא רק מדגיש את התחכום המתמטי של קוד אפור אלא גם מדגיש את המשמעות המעשית שלה בעיצוב אלגוריתם ואופטימיזציהו
