GAL20V8B-15LJN: תכונות, PINOUT, יישומים ומדריך לתכנות

ה- GAL20V8B-15LJN הוא מכשיר בולט המיועד למשימות דיגיטליות רבות.מדריך זה בוחן מקרוב את מה ש- GAL20V8B-15LJN יכול לעשות, ומתמקד בגמישותו ובביצועיו החזקים על פני שימושים שונים ממכונות שליטה לגאדג'טים יומיומיים.אנו נסקור את התכונות העיקריות שלה, כיצד היא מוגדרת ואיך לתכנת אותה, ונציע תצוגה ברורה לכל מי שמחפש להשתמש בפתרונות לוגיקה מתקדמים בפרויקטים שלהם.

קָטָלוֹג

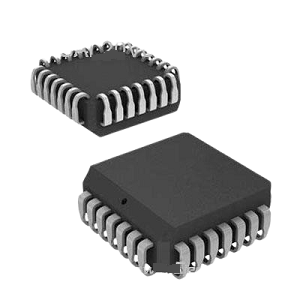

תיאור GAL20V8B-15LJN

ה GAL20V8B-15LJN ממוליך למחצה מוליך סריג נמצא בולט במשפחת המכשירים Gal® 20V8, הידועה ביעילותה ובפעולה במהירות גבוהה.מודל זה מתוכנן באמצעות טכנולוגיית E2CMOS, שנחגגת לצריכת חשמל נמוכה תוך שמירה על ביצועים גבוהים.GAL20V8B-15LJN, המשמש בעיקר ביישומי לוגיקה דיגיטליים כמו פענוח כתובות, ממשק מכשירים והחלפת לוגיקה, ומתאים לספקטרום רחב של יישומי לוגיקה הניתנים לתכנות.ה- GAL20V8B-15LJN כולל תצורה של 8 תאי מקרו, תדר הפעלה מקסימלי של 62.5 מגה הרץ, ועיכוב התפשטות של 15 ננו-שניות בלבד, ומבטיח ביצועים מהירים ואמינים.היא פועלת על אספקת חשמל רגילה 5V ומגיעה בחבילה של PLCC 28 פינים (Carrier Chip Carrier).

אם אתם מחפשים פיתרון לוגיקה אמין ויעיל לתכנות, Gal20V8B-15LJN הוא בחירה מצוינת.הוא בנוי בכדי לספק ביצועים חזקים, מה שהופך אותו לאופציה חכמה לעסקים שמטרתם לשדרג את הטכנולוגיה שלהם.אם אתה שוקל הזמנה בתפזורת, זו הזדמנות מושלמת לייעל את היישומים שלך ולהפיק את המרב מהתשתית שלך.

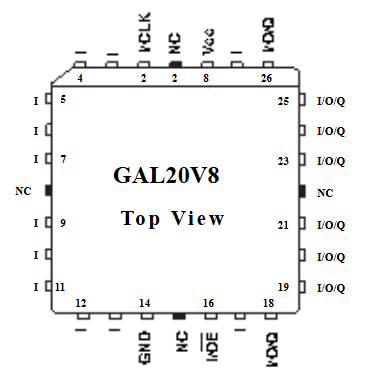

תצורת PIN של GAL20V8B-15LJN

ה GAL20V8B-15LJN הוא א היגיון מערך גנרי (GAL) מכשיר, מכשיר לוגיקה הניתן לתכנות המשמש ביישומי לוגיקה דיגיטליים שונים.ה תצורת סיכה עוקב א פריסת חבילה כפולה כפולה בתאריך כפול (DIP), עם כניסות, תפוקות וסיכות בקרה מוגדרות בבירור.

על הצד השמאלי של התרשים (סיכות 1-12), אנו רואים בעיקר סיכות קלט (i) המאפשרות למכשיר לקבל אותות ממעגלים חיצוניים.סיכה 1 ועוד כמה סיכות (5, 7, 9 ו- 11) מוגדרים ככניסות (i).סיכה 6 ו- 22 מסומנים NC (ללא חיבור), כלומר הם אינם מחוברים באופן חשמלי למעגלים הפנימיים.סיכת ה- GND (קרקע) ממוקמת בסיכה 12 ומשמשת כמתח ההתייחסות למכשיר.

על יָמִין (סיכות 13-24), יש לנו סיכות קלט/פלט (קלט/פלט), הניתנות להגדרה ככניסות או תפוקות בהתאם להיגיון המתוכנת.סיכות קלט/פלט אלה (18, 19, 21, 23, 25 ו- 26) מספקות קישוריות גמישה.סיכת המצב (סיכה 15) להגדרת מצב ההפעלה של המכשיר, ו- VCC (ספק כוח) סיכה בסיכה 24 מספקת את המתח הדרוש להפעלה נאותה.

ב רֹאשׁ במכשיר ישנם אותות בקרה נוספים, כולל MCLK (שעון מאסטר, סיכה 2) וסיכות נוספות של NC.ה- Pinout של ה- GAL20V8B מאפשר עיצוב לוגי דיגיטלי יעיל, מה שהופך אותו לרכיב נרחב במעגלי לוגיקה הניתנים לתכנות.

דגמי CAD של GAL20V8B-15LJN

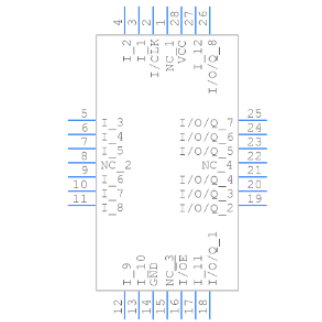

סמל GAL20V8B-15LJN

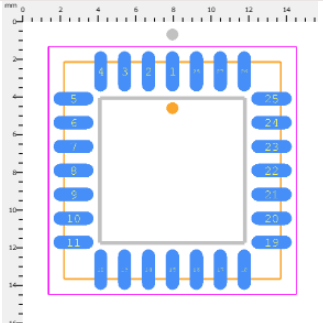

טביעת רגל של GAL20V8B-15LJN

תכונות GAL20V8B-15LJN

• • עיכוב התפשטות: ה- GAL20V8B-15LJN מתגאה בעיכוב התפשטות מרבי של 15 ננו-שניות, מה שאומר שהוא יכול להתמודד עם מעברי אות מהירים ולפעול ביעילות ביישומים רגישים לזמן.

• • תדר הפעלה: הוא תומך בתדר הפעלה מקסימלי של 62.5 מגה הרץ, ומאפשר עיבוד מהיר ותגובה במעגלי לוגיקה דיגיטליים מורכבים.

• • צריכת חשמל נמוכה: המכשיר משתמש בטכנולוגיית E2CMOS, גרסה של CMOs המדגישים יעילות אנרגטית.טכנולוגיה זו מבטיחה כי ה- GAL20V8B-15LJN צורך פחות כוח, מה שהופך אותה לאידיאלית ליישומים שבהם יש צורך ביעילות כוח מבלי להקריב את הביצועים.

• • טכנולוגיית תאים E2 הניתנת לתכנות מחדש: ה- GAL20V8B-15LJN מצויד בתאים ניתנים למחוק חשמליים, ומאפשר תכנות מחדש ועדכון של פונקציות ההיגיון לפי הצורך.תכונה זו מספקת גמישות ויכולת הסתגלות מצוינת בשינוי סביבות חומרה או עדכוני מערכת.

• • תאי מקרו -תאי לוגי פלט רב -תכליתיים: זה כולל 8 תאי מקרו לוגי פלט שניתן לתכנת בנפרד לפונקציות לוגיות שונות, המאפשרות להתאים את המכשיר לצרכים ספציפיים.תאים מקרו-תאים אלה תומכים בקוטביות פלט הניתנת להגדרה ויכולים לחקות את הפונקציונליות של מכשירי PAL 24 פינים, מה שהופך את ה- Gal20V8B-15LJN לבחירה רב-תכליתית עבור מגוון יישומים דיגיטליים.

• • בדיקות משופרת: המכשיר כולל יכולות טעינה מוקדמת ואיפוס כוח עבור כל הרישומים, ומבטיח 100% בדיקות פונקציונליות.היבט זה נהדר לשמירה על אמינות וחיזוי בהגדרות תפעוליות, במיוחד כאשר חשובות שלמות המערכת וביצועים חשובים.

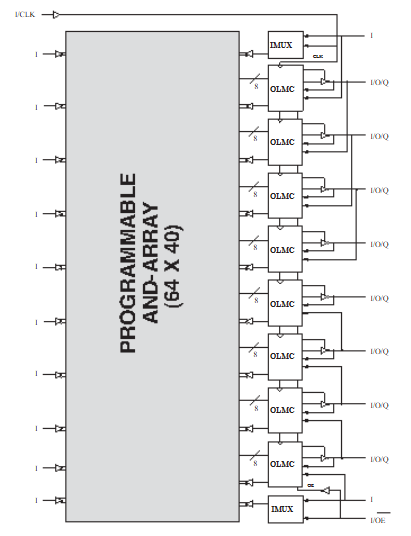

Gal20v8B-15LJN תרשים בלוק

ה- GAL20V8B-15LJN הוא מכשיר לוגיקה של מערך גנרי (GAL) המורכב ממערך תכנותי ומערך (64X40), המאפשר יישום לוגי גמיש.תרשים החסימה מציג את המערך הניתן לתכנות, המשמש כמנוע ההיגיון הראשי בו משולבים באופן הגיוני כניסות ואותות משוב.מטריצה ​​ניתנת לתכנות זו מאפשרת להגדיר מגוון של פונקציות לוגיקה משולבות ורציפות, ומציעות גמישות בעיצוב המעגלים הדיגיטליים.

בצד ימין של התרשים ניתן לעין ה- OLMC (תאי מקרו לוגיקה), כל אחד מהם מחובר לתפוקות המערך.תאי מקרו אלה מגדירים את התנהגות סיכות הפלט, בין אם הם מתפקדים כהיגיון משולב או היגיון רצף עם אחסון כפכפים.בנוסף, יחידות ה- IMUX (MultiplePlexer) מאפשרות ניתוב אותות פנימי, מה שמספר עוד יותר את תכנות המכשיר.הקלט/OQ (סיכות קלט/פלט) מייצגות את הממשק בין המכשיר למעגלים חיצוניים, ומאפשר תקשורת דו כיוונית, תלוי בהיגיון המוגדר.

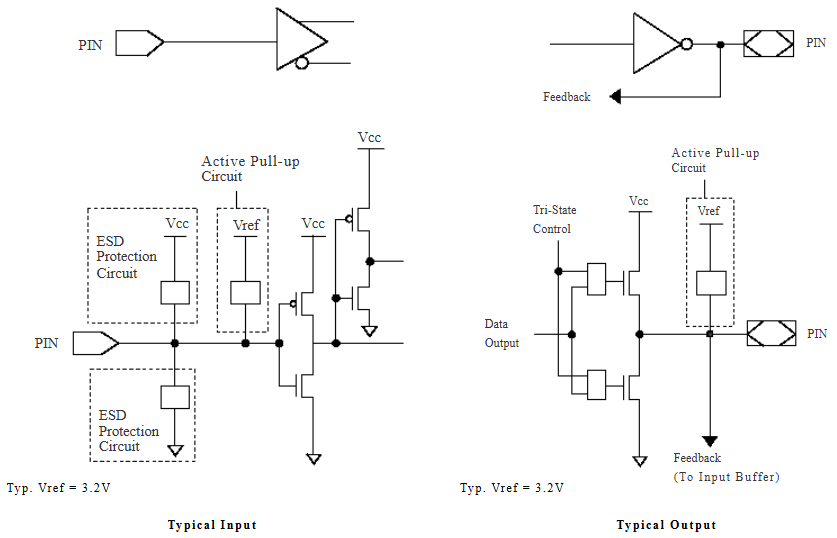

סכימות שוות קלט/פלט

סכימות ה- Gal20V8B-15LJN/פלט סכימות מקבילות ממחישות את המאפיינים החשמליים הפנימיים של סיכות הקלט והפלט של המכשיר.סכימות אלה מדגישות כיצד מכשיר הלוגיקה הניתן לתכנות (PLD) מנהל אותות באמצעות מעגלי הגנה, משיכות פעילות ומנגנוני בקרה לשלוש מדינות, ומבטיחים פעולה אמינה במעגלים דיגיטליים.

ה קלט טיפוסי סכמטי מציג את מבנה סיכת הקלט, הכולל מעגלי הגנה על ESD (פריקה אלקטרוסטטית) למניעת נזק מדוקרני מתח חולף.מעגל המשיכה הפעיל מבטיח כי ה- PIN ישמור על רמת היגיון מוגדרת כאשר אף אות חיצוני לא מניע אותו, ומונע מצבים צפים העלולים לגרום להתנהגות בלתי צפויה.מתח ההתייחסות (VREF = 3.2V) ממלא תפקיד בהגדרת הסף לגילוי מצבים גבוהים או נמוכים.

ה פלט טיפוסי סכמטי ממחיש את מבנה הפלט, הכולל זוג טרנזיסטור דחיפה המאפשר יכולות כונן חזקות למדינות לוגיות גבוהות ונמוכות כאחד.פונקציית בקרת Tri-State מאפשרת לסיכת הפלט להזין מצב עכבה גבוה עבור עיצובים מוכווני אוטובוס בהם מכשירים מרובים חולקים את אותו החיבור.נתיב המשוב מספק חיבור פנימי חזרה למערך ההיגיון, ומאפשר למכשיר לפקח או לסנכרן את מצב הפלט באמצעות פונקציות לוגיות אחרות.מעגל משיכה פעיל מבטיח רמות מתח אמינות במידת הצורך.

ה- GAL20V8B-15LJN מיועד ליישומי לוגיקה בעלי תכנות נמוכה בעלת עוצמה נמוכה, עם הגנת קלט חזקה, תצורות פלט גמישות ונתיבי משוב הניתנים לתכנות.זה הופך אותו למתאים לעיצובים דיגיטליים מורכבים הדורשים שלמות איתות אמינה ופעולות לוגיקה הניתנות להגדרה.

מפרטי GAL20V8B-15LJN

סוּג	פָּרָמֶטֶר
יַצרָן	תאגיד מוליכים למחצה של סריג
סִדרָה	GAL20V8B
אריזה	שְׁפוֹפֶרֶת
סטטוס חלק	מְיוּשָׁן
סוג הניתן לתכנות	EE pld
תת -קטגוריה	ICS לוגיקה הניתנת לתכנות
מספר תאי מקרו	8
תדר הפעלה מקסימלי	62.5 מגהרץ
עיכוב התפשטות - מקס	15 נ.ס.
מתח אספקת הפעלה	5 V.
זרם אספקת תפעול	90 מא
מתח אספקה ​​- דקות	4.75 V.
מתח אספקה ​​- מקסימום	5.25 V.
טמפרטורת הפעלה מינימלית	0 מעלות צלזיוס
טמפרטורת הפעלה מקסימאלית	+75 מעלות צלזיוס
סוג הרכבה	הר השטח
חבילה / מקרה	28-LCC (J-Lead)
חבילת מכשירי ספק	28-PLCC (11.51x11.51)
מספר מוצר בסיס	GAL20V8
גוֹבַה	3.68 מ"מ
מֶשֶׁך	11.5 מ"מ
רוֹחַב	11.5 מ"מ
משקל יחידה	0.041719 גרם

יישומי GAL20V8B-15LJN

מערכות משובצות

ה- GAL20V8B-15LJN מנוצל לעתים קרובות במערכות משובצות בהן ההיגיון המותאם אישית הוא צורך בפונקציות בקרה ספציפיות.אופיו הניתן לתכנות מאפשר להתאים את המכשיר לתהליכים איטרטיביים שונים, ולשפר את הפונקציונליות ואת האינטגרציה עם רכיבי מערכת אחרים.

מערכות בקרה דיגיטליות

במערכות בקרה דיגיטליות, PLD זה משמש ליישום היגיון מורכב לבקרת מנועים, ממשק עם חיישנים וסימני עיבוד.היכולת שלה לטפל בהיגיון בקרה מפורט הופכת אותו לאידיאלי ליישומים הדורשים שליטה תפעולית מדויקת ותגובה.

ממשקי תקשורת

המכשיר מצטיין בניהול פרוטוקולי תקשורת, קידוד ופענוח נתונים ובקרה על מכונות מצב.הוא מסתגל בצורה חלקה לתקני תקשורת שונים, מה שהופך אותו לבחירה רב -תכליתית עבור מכשירי טלקומוניקציה ומכשירי רשת.

ציוד בדיקה ומדידה

עבור יישומי בדיקה ומדידה, GAL20V8B-15LJN מספק יכולות עיבוד נתונים מותאמות אישית, ניתוב אותות והיגיון בקרה.זה מאפשר פיתוח פתרונות מדידה מותאמים הדורשים פונקציות טיפול ובקרה ספציפיות.

אלקטרוניקה לרכב

בתחום הרכב, PLD זה בולט בגלל העיצוב החזק שלו והגנת פריקה אלקטרוסטטית מעולה (ESD).תכונות אלה מבטיחות פעולה אמינה בתנאים התובעניים האופייניים בסביבות רכב.

מערכות אוטומציה ובקרה תעשייתית

ה- GAL20V8B-15LJN מסייע לאוטומציה תעשייתית, ומספק את ההיגיון הנדרש לבקרת תהליכים ומכונות תעשייתיות מורכבות.זה מאפשר אוטומציה של משימות ושילוב מערכות בקרה, ובכך מגדיל את היעילות והאמינות בפעולות הייצור.

אלקטרוניקה צרכנית

באלקטרוניקה הצרכנית, המכשיר משמש לשיפור הפונקציונליות של מכשירים משק בית ואישיים באמצעות פתרונות לוגיים יעילים.היכולת שלה לבצע פונקציות לוגיות מרובות הופכת אותה לבחירה פופולרית עבור יצרני מוצרי צריכה.

מכונות מדינה בהתאמה אישית

ה- PLD אידיאלי לעיצוב מכונות מצב מותאמות אישית במעגלים דיגיטליים, לשיפור היעילות של היגיון הבקרה ורצף תפעולי.יישום זה נהדר בתרחישים שבהם יש צורך בהתנהגויות תפעוליות ספציפיות כדי לנהל משימות לוגיות מורכבות ביעילות.

תכנות GAL20V8B-15LJN

ניתן לבצע את תכנות ה- Gal20V8B-15LJN, מכשיר לוגיקה רב-תכליתי ממוליך סריג למוליך סריג, בכמה שלבי מפתח, תוך מינוף מתכנת לוגיקה תואם.בתחילה, המשימה שלך היא לתכנן את מעגל ההיגיון שאתה מתכנן ליישם.זה מושג על ידי שימוש בשפת תיאור חומרה (HDL), כאשר CUPL היא בחירה פופולרית בגלל הפשטות שלה, המתאימה למכשירי GAL.לאחר שצוין עיצוב ההיגיון שלך, השלב הבא כרוך בהרכבת עיצוב זה לקובץ JEDEC (.JED) באמצעות תוכנה כמו WINCUPL.קובץ זה מכיל את התצורה הדרושה, המכונה מפת נתיכים, לתכנות ה- GAL.

התכנות בפועל של ה- GAL20V8B-15LJN דורשת מתכנת לוגיקה מאושר על ידי מוליך למחצה, כאשר ה- TL866 הוא מודל נפוץ בגלל אמינותו וקלות השימוש שלו.שלב זה כולל חיבור GAL20V8B-15LJN למתכנת בהתאם להוראות שסופקו, טעינת קובץ JEDEC לתוכנת התכנות ויוזמת מחזור התכנות.מחזור זה כולל מחיקה אוטומטית של כל תצורה קודמת לפני שתכנת את ההיגיון החדש למכשיר.לבסוף, שלב חשוב הוא אימות המכשיר המתוכנן על ידי בדיקתו במעגל המיועד כדי להבטיח שהוא מתפקד כראוי, ומשלם את תהליך האינטגרציה עם דרישות היישום הספציפיות שלך.

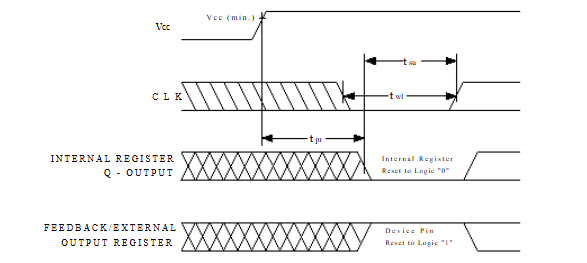

GAL20V8B-15LJN Power-Up Reset

מעגלי איפוס ההפעלה ב- GAL20V8B-15LJN מבטיחים כי כל הרישומים הפנימיים יאתחלו למצב ידוע במהלך הפעלת המערכת.כאשר מיושם כוח, מתח ה- VCC חייב לעלות באופן מונוטוני ללא תנודות כדי למנוע התנהגות לא תקינה.ברגע ש- VCC יגיע לרמה המינימלית הנדרשת שלו, הרישומים הפנימיים יתאפסו תוך עיכוב מרבי של 1 מיקרו (TPR), יגדילו את כל יציאות ה- Q להיגיון 0. אם סיכות הפלט הרשומות יופעלו, הם יאפשרו כברירת מחדל להגיון 1, ללא קשר לתכנתם.קוטביות.זה מבטיח אתחול צפוי, לפשט את התכנון של מכונות מדינה ומעגלי לוגיקה רציפים.

כדי להבטיח איפוס תקף, יש להחזיק את כניסת השעון (CLK) ברמת TTL סטטית במהלך ההפעלה.אין לשעון את המכשיר עד לעמידה בכל זמני הגדרת נתיבי הקלט והמשוב, כפי שמוצג בתרשים.על השעון לעמוד בדרישות רוחב הדופק המינימלי לפני תחילת הפעולה הרגילה.על ידי שמירה על תנאים אלה, מנגנון איפוס ההפעלה מבטיח שמכשיר ההיגיון יתחיל במצב יציב ומוגדר היטב, ומונע מעברים לא מכוונים או בעיות גרורות במעגלים דיגיטליים.

Gal20v8B-15LJN חלקים דומים

• • GAL20V8B-15LPN

• • GAL20V8B-15QP

• • GAL20V8B-15QJ

יתרונות GAL20V8B-15LJN

גמישות עיצובית משופרת

ה- GAL20V8B-15LJN מעוצב באמצעות ארכיטקטורה רב-תכליתית המאפשרת להגדיר את המשתמש של היגיון הפלט (OLMCS).גמישות זו תומכת במגוון רחב של יישומים והתאמה אישית, ומאפשרת לייעל את מכשיר ההיגיון למשימות ופונקציות ספציפיות ללא האילוצים הקשורים לעיצובים פחות גמישים.

צריכת חשמל מופחתת

GAL20V8B-15LJN, המשתמש בטכנולוגיית CMOS מתקדמת של Ultramos®, מקטין את צריכת החשמל ב- 50% עד 75% בהשוואה למכשירי לוגיקה דו קוטבית מסורתיים.זה הופך אותו לאופציה ידידותית לסביבה שממזערת גם את הפלט התרמי ומשפרת את אורך החיים של המכשירים.זרמי אספקה ​​אופייניים נמוכים משמעותית, עם 75 מ"ה לגרסאות סטנדרטיות בעלות כוח נמוך ואף נמוכים יותר בגובה 45 מ"ה לגרסאות רבע-עוצמה, מה שמבטיח יעילות אנרגטית בסביבות ביקוש גבוה.

הגנה על ESD חזקה

מכשיר זה משלב מנגנוני הגנה חזקים של פריקה אלקטרוסטטית (ESD), לשמירה על יציבות תפעולית ואמינות בסביבות המועדות לפריקה סטטית.הגנה כזו טובה בתעשיות כמו אוטומציה רכב ואוטומציה תעשייתית, שבהם רכיבים אלקטרוניים יכולים להיות נתונים לתנאים קפדניים ושם ESD יכול להוביל אחרת לכישלון מכשיר או להתנהגות לא שגרתית.

יצרן GAL20V8B-15LJN

תאגיד המוליכים למחצה של סאיט הוא מוביל עולמי בפתרונות קישוריות חכמים.ידוע בזכות מכשירי ההיגיון הניתנים לתכנות הנמוכים שלה, סריג מתאים בעיקר לשווקים של הצרכן, התקשורת והתעשייה.מגוון המוצרים החדשני של החברה כולל FPGAs (מערכי שער לתכנות שדה), CPLDS (מכשירי לוגיקה מורכבים לתכנות) ומכשירי ניהול חשמל, שהם אינטגרליים ליישומים חכמים הדורשים תגובות מהירות.מוליך למחצה מוליך סריג מבדיל את עצמו בשוק הטכנולוגי התחרותי, תוך התמקדותו בפתרונות בעלי עוצמה נמוכה, בגודל קטן וביצוע גבוה.תכונות אלה הופכות את מוצריה לאידיאליים להפעלת טכנולוגיה באזורים כמו תשתיות רשת, מחשוב קצה ומכשירי IoT חכמים.Lattice בנתה מוניטין של אספקת פתרונות בהתאמה אישית העונים על צרכים ספציפיים, הנתמכים על ידי כלי תוכנה מקיפים וסביבות פיתוח המייעלות את העיצוב והפריסה של המוצר.

מַסְקָנָה

ה- GAL20V8B-15LJN מ- Lattice Semiconductor הוא מכשיר מהשורה הראשונה העונה על הצרכים התובעניים של מערכות דיגיטליות מודרניות עם הביצועים המהירים שלו, העיצוב לחיסכון באנרגיה ואפשרויות תכנות רב-תכליתיות.מכשיר זה בנוי כדי להתמודד עם אתגרים מורכבים במגוון רחב של הגדרות, ממערכות תעשייתיות גדולות ועד אלקטרוניקה אישית, מה שהופך אותו לבחירה מוצקה לבניית פתרונות דיגיטליים מתקדמים.מדריך זה הסביר את הפרטים והיתרונות הטכניים של ה- GAL20V8B-15LJN, כמו גם כיצד ניתן להשתמש בו בתחומים שונים, ומראה את חשיבותו בשיפור ההתקנות הדיגיטליות בכל מקום.
