מערך שער מתוכנת שדה (FPGA): התקדמות, ארכיטקטורה ויישומים באלקטרוניקה מודרנית

מדריך זה בוחן את טכנולוגיית ה- FPGA (מערך השער המתוכנת בשדה), חדשנות המניעה את עתיד העיצוב של המעגלים הדיגיטליים.שלא כמו שבבי פונקציה קבועה, ניתן לתכנת מחדש את ה- FPGA כדי להסתגל לצרכים המשתנים.המאמר מכסה את תפקידם החשוב בענפים כמו טלקומוניקציה ועיבוד אותות דיגיטליים, ומציע תובנות על האדריכלות, היישומים וההשפעה ההולכת וגוברת על האלקטרוניקה המודרנית.

קָטָלוֹג

התקדמות בטכנולוגיית FPGA

טכנולוגיית מערך השער המתוכנת בשדה (FPGA) בולטת בזכות יכולת ההסתגלות שלה, ומציעה פתרונות חומרה ניתנים לתכנות מחדש הניתנים להתאמה אישית ליישומים שונים, בניגוד לשבבים קבועים קבועים כמו ASICs.גמישות זו הפכה את ה- FPGAs לחשובים בתחומים כמו מערכות תקשורת, עיבוד אותות דיגיטליים ולמידה מכונה.מדינות כמו China ממלאות תפקיד בקידום חדשנות של FPGA על ידי פיתוח פתרונות מתוחכמים המשפרים את מעמדם הטכנולוגי.עם התפתחות ה- FPGA, הם סוללים את הדרך לשיתוף פעולה וחדשנות חוצה גבולות, ועוזרים לתעשיות להתמודד עם אתגרים מודרניים עם חומרה בהתאמה אישית וביצועים גבוהים.בניגוד לשיטות מחשוב מסורתיות, המסתמכות על עיבוד רצף, FPGAs ממנפים עיבוד מקביל כדי לטפל במשימות מורכבות בצורה יעילה יותר.רבים משתמשים בשפות תיאור חומרה (HDLs) כדי לתכנת שבבים אלה, ומאפשרים להם לתכנן אלגוריתמים מורכבים ישירות בחומרה לביצועים מהירים יותר.שליטה בפיתוח FPGA דורשת איזון של ידע תיאורטי וניסיון מעשי בשילוב תוכנה חומרה.גישה ייחודית זו לחישוב מעניקה ל- FPGAs יתרון באזורים כמו הצפנה, AI ועיבוד נתונים, מה שהופך אותם לכלים מעולים להתקדמות טכנולוגית עתידית בכל תעשיות.

המסע של טכנולוגיית FPGA

כאשר Xilinx הציג את ה- XC2064 FPGA בשנת 1985, הוא הצית טרנספורמציה בטכנולוגיה, והעביר את הנוף בתקופה שרק התחילה לאמץ מחשבים אישיים, האינטרנט והטלפונים הניידים.חידושים אלה עוררו עידן חדש שבמרכזו שילוב דיגיטלי.בתחילה ביצוע משימות לוגיקה בסיסיות, FPGAs התקדם במהירות, ומצא ערך בעיבוד דיגיטלי ויישומים משובצים.עם שני עשורים של פיתוח בלתי נלאה, FPGAs התפתחו מחלקי עזר לתחנות כוח העומדות על עצמן, ומשקפות את ההתפתחות המהירה בתעשיית המוליכים למחצה.המסע שלהם מציג קפיצה בולטת במורכבות, מתקדם מתהליך של 2 מיקרומטר מוקדם עם 85,000 טרנזיסטורים למכשירים מתקדמים של מיליארד טרנזיסטור בטכנולוגיות כמו 65 ננומטר עד 2007. רגע התרחש בשנת 1991 כאשר סדרת ה- XC4000 של Xilinx התהווה, אשר טיפחה חיבוק רחב של לוגיקה הניתנת לתכנות.על פני תהליכי יצירה והערכה בענף.צמיחה טכנולוגית מתמשכת זו הובילה את ענף ה- FPGA, ועלתה בביקוש ההולך וגובר לפתרונות מוליכים למחצה מורכבים.היכולת של FPGAS לשלב ללא מאמץ ולהשתמש בטכנולוגיות חדשות משמשת עדות למשמעות יכולת ההסתגלות וראיית הנולד בהנדסה.על ידי שיפור והרחבה ללא לאות של הפונקציונליות שלהם, FPGAs לא רק ממשיכים להתעדכן בהתקדמות הטכנולוגית אלא משפיעים לעתים קרובות על מסלול העתיד שלה.

עקרונות פונקציונליות FPGA

מבנה ורכיבים של FPGA

מערכי שער לתכנות שדה (FPGAs) משתמשים בארכיטקטורה מורכבת המכונה מערך תאי הלוגיקה (LCA).מסגרת זו משלבת חסימות לוגיקה הניתנות להגדרה (CLBS), חסימות פלט קלט (IOBs) ורשת נרחבת של חיבורים.ארכיטקטורה כזו מטילה את הקרקע לעיצובים לוגיים מתכווננים מאוד.שלא כמו מעגלי לוגיקה קבועים מסורתיים, FPGAs מתהדרים ביכולת המופלאה להגדיר מחדש.בעוד שמעגלים סטטיים נותרו ללא שינוי, FPGAs הופכים את פעולות ההיגיון באמצעות העמסה מדויקת של נתונים הניתנים להגדרה לתאי זיכרון RAM סטטיים, ומשפרים את יכולת ההסתגלות שלהם.תכונה זו מעצימה את ערכם כמרכיבי חומרה דינמיים ופלטפורמות ליישומים חלוציים על פני שדות מגוונים.

התאמת נהלי היגיון

המסגרת הרחבה והניתנת לתכנות מחדש של FPGAs מאמינה ליישם טרנספורמציות הגיוניות שונות שוב ושוב.על ידי טעינה בזהירות של נתוני תצורה ספציפיים לרכיבי הזיכרון שלהם, אנשים יכולים להתאים אישית משימות לוגיות עם דיוק יוצא דופן.התאמה אישית כזו תומכת במגוון רחב של צרכי פרויקט ומדגישה את עזיבתו של ה- FPGA מקודמיהם הקבועים כמו חברים ו- CPLDs, ומאפשרת הזדמנויות לתכנות לוגיות כמעט בלתי מוגבלות.יכולת הסתגלות זו מוכיחה שלא יסולא בפז בתעשיות המחייבות שינויים תכופים, כגון טלקומוניקציה ועיבוד אותות.

שילוב יישומים מגוונים

פונקצית FPGAS כגשר יעיל בין התקני לוגיקה קבועים למעגלים משולבים ספציפיים ליישומים (ASICs), ומציעים יכולת הסתגלות מבלי להניח את העלויות התלולות של חומרה מותאמת אישית.הגמישות שלהם מקדמת שימוש ביישומים שונים, כולל מערכות מסחר בתדירות גבוהה וטכנולוגיות תעופה וחלל.תכונה זו מועילה בשלבי אבות -טיפוס, בהם שיפורים איטרטיביים יכולים להתרחש מבלי לחייב תכנון מחדש של חומרה מלאה.בסביבות מורכבות, היכולת של FPGAs לנהל במקביל משימות מרובות מדגימה את יחסי הגומלין ההרמוניים בין חומרה מגיבה לדרישות הדינמיות של תוכנה מודרנית.ההרהור על הארכיטקטורה והפוטנציאל של FPGAs מגלה כי כוחם האמיתי הוא בגמישותם הנרחבת.תכונה זו מחוללת מהפכה בגישות לפתרון בעיות בתעשייה, המאפשרת פתרונות המתקדמים לצד ההתקדמות הטכנולוגית.תובנות בענף מצביעות על כך שההצגה מחדש המובנית של FPGAs הופכת אותם למרכיב ליישומים צופים פני עתיד, כאשר ההבחנה בין תוכנה לחומרה הופכת לבלתי אפשרית יותר ויותר.

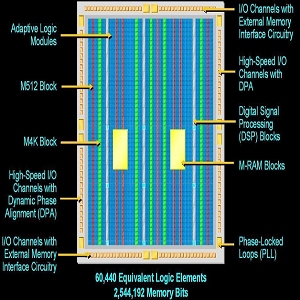

מבנה ליבה של מכשירי FPGA

מכשירי FPGA שייכים לקטגוריית מעגלי חצי מותאמים למחצה בתוך מעגלים משולבים מיוחדים, שנועדו כדי להציע גמישות ומגוון רחב של פונקציות.הם משלבים משאבים רבים כגון יחידות קלט/פלט לתכנות, חסימות לוגיקה הניתנות להגדרה ומודולים לניהול שעון דיגיטלי.רכיבים אלה יוצרים בסיס דינאמי, המאפשרים תכנות בולטת, המסייעת בטיפול באתגרים העומדים בפני מכשירים עם ספירת שער מוגבלת.המשאבים הקישוריים הנרחבים המוטמעים ב- FPGAs מאפשרים עיצובים אינטגרציה גבוהה ואמינים, הדורשים השקעות ראשוניות מתונות יחסית.תכונה זו הופכת את FPGAs למושכים במעגלים הדיגיטליים.

המסע של עיצוב FPGAs בדרך כלל דבק בשיטה מסודרת.ראשית, ארכיטקטורת האלגוריתם מעוצבת המשמשת תוכנית אסטרטגית לשלבים הבאים.בעקבות זאת מתרחשת הדמיית מערכת, המספקת תובנות בנושאים פוטנציאליים לפני המעבר ליישום פיזי.השלב האחרון כולל אימות בחומרה באמצעות אבות -טיפוס איטרטיביים, מה שמבטיח כי כל התאמות הן מעשיות והן יעילות כאחד.מחזור פיתוח מרחיב זה מועשר על ידי תהליכים מגוונים תוך שימוש בכלי אוטומציה של עיצוב אלקטרוני (EDA).כלים אלה תורמים לזיקוק ואופטימיזציה של העיצוב כדי להתיישר עם דרישות מעשיות.

מרכיב חשוב בתהליך פיתוח זה הוא האופי המחזורי של יצירה ובדיקה.לאחר סיום העיצובים התיאורטיים ומכוונים היטב באמצעות הדמיות, האילוצים החדשים מבוצעים ומאושרים על חומרת FPGA בפועל.יחסי גומלין רציפים זה בין תכנון לבדיקה פיזית מבטיחה שהתוצאה היא חזקה ויעילה כאחד.נקודת מבט מנוסה מעריכה את חשיבותם של מחזורים חוזרים ונשנים אלה, ומכירה בשיווי המשקל בין אידיאלים רעיוניים למגבלות מעשיות, ובסופו של דבר מובילה לעיצובים מצליחים של FPGA.שיאו של מאמצים אלה מייצר מערכת FPGA מפורטת, ניתנת להתאמה ואמינה, המצוידת בהתמודדות עם המורכבות של המעגלים הדיגיטליים.

עקרונות עבודה לעיצוב שבבי FPGA

תכנון שבבי FPGA דורש מסגרת מובנית היטב וגישה שיטתית המתאימה לדרישות הספציפיות של ארכיטקטורת FPGA.התהליך כולל תרגום אלגוריתמים מורכבים לעיצובים מעשיים תוך שימוש בכלים מתקדמים כמו MATLAB או C. על ידי יישום שפות תיאור חומרה (HDLs) בדיוק, תוכלו להבטיח בהירות, פונקציונליות ושילוב יעיל של רכיבים במסגרת ה- FPGA.היבט של עיצוב FPGA הוא שילוב חלק של רכיבי חומרה ותשומת לב לסכימות.בדומה לאופן שבו אדריכלים מסתמכים על הדפסים מפורטים, מעצבי FPGA מתמקדים בחיבור שכבות של שערי לוגיקה וממשקים כדי להשיג את הביצועים הרצויים.תיאום זה בכל אלמנטים העיצוביים מבטיח כי המוצר הסופי פועל ביעילות ועומד בדרישות פונקציונליות.

פיתוח אלגוריתם ותרגום הם שלבי מפתח בעיצוב FPGA.רבים יוצרים אלגוריתמים מורכבים בשפות ברמה גבוהה ומצמצמים אותם באופן איטרטיבי כדי להבטיח שהם יתורגמו במדויק לארכיטקטורות תואמות FPGA.התהליך משקף מחזורי פיתוח תוכנה, בהם בדיקות ושיפור מתמשכות מביאים לביצועים טובים יותר.שליטה ב- HDLS משפרת עוד יותר את התהליך הזה על ידי הפיכת הקוד לקריא, יעיל וקל יותר לניפוי באגים.יש צורך באימות וניפוי באגים ברמת הלוח כדי להבטיח כי העיצוב הסופי אמין ועומד בציפיות המשתמש.שלב זה כרוך בבדיקה יסודית, בדומה לרשימת בדיקה לפני הטיסה, כדי לתפוס את כל הנושאים הפוטנציאליים לפני הפריסה.נוהלי אימות קפדניים מפחיתים את הסיכונים ומשפרים את האמינות הכוללת של שבב ה- FPGA, ומבטיחים פונקציונליות לטווח הארוך וזמן מהיר יותר לשוק.

עיצוב שפות ופלטפורמות

התקדמות בשיטות עיצוב FPGA

מערכי שער המתוכננים בשדה (FPGAs) הם מכשירי חומרה רב-תכליתיים שניתן להתאים אישית לביצוע משימות ספציפיות.כדי לתכנן פונקציות מותאמות אישית אלה, רבים מסתמכים על שפות תיאור חומרה (HDLs), המאפשרות להם להגדיר כיצד מערכת דיגיטלית צריכה להתנהג.שניים מה- HDLs הנפוצים ביותר בעיצוב FPGA הם VHDL ו- Verilog HDL.שפות אלה משמשות כבסיס ליצירת מעגלים דיגיטליים מורכבים על ידי מתן דרך לדגמן את התנהגות המערכת לפני שהיא מיושמת פיזית.יכולת זו לתאר התנהגות חומרה באמצעות קוד עוזרת לייעל את ביצועי המערכת ולהשיג פונקציונליות מדויקת.

VHDL, העומדת על שפת תיאור חומרה VHSIC, היא שפה מאומצת באופן נרחב בעיצוב FPGA בגלל הדגש שלה על ניידות ועצמאות עיצובית.זה מאפשר לכתוב קוד שניתן להתאים לארכיטקטורות חומרה שונות, מה שמקל על שימוש חוזר בעיצובים על פני מספר פרויקטים.VHDL שימושי לפרויקטים הדורשים שליטה גבוהה על ארכיטקטורת המערכת, מכיוון שהיא מאפשרת לבנות פתרונות מותאמים אישית המותאמים ליישומים ספציפיים.מצד שני, לעיתים קרובות עדיף Verilog על התחביר הפשוט יותר שלו, דמוי C, מה שהופך אותו לנגיש יותר שמכיר את שפות התכנות המסורתיות.Verilog פופולרי בתהליכי תכנון מרובי-שלבים בקנה מידה גדול בהם יש צורך בהירות וקלות שימוש.

גם VHDL וגם Verilog ממשיכים להתפתח, ומציגים תכונות מתקדמות יותר שהופכות את זרימות העבודה לעיצוב FPGA ליעילות יותר.שפות אלה תומכות כעת במבנים לוגיים מתוחכמים יותר, המייעלים את תהליך העיצוב ומשפרים את הפרודוקטיביות.האופי האיטרטיבי של עיצוב FPGA מעודד למידה ושיפור מתמשכים, ומאפשר לדחוף את הגבולות של מה שמכשירים אלה הניתנים להתאמה יכולים להשיג בענפים שונים.

סביבות פיתוח משולבות (IDES)

בנוסף לשפות תיאור חומרה, עיצוב FPGA דורש כלי תוכנה מיוחדים המכונה סביבות פיתוח משולבות (IDE) כדי לנהל את כל תהליך העיצוב.IDEs מספקים מערך כלים מקיף המסייעים לכתוב, לבחון ולבצע באגים של עיצובים של FPGA.שניים מה- IDEs הנפוצים ביותר בפיתוח FPGA הם Quartus II, שפותחו על ידי אינטל, ו- Vivado, שפותחו על ידי Xilinx.פלטפורמות אלה מייעלות את תהליך הפיתוח על ידי שילוב משימות עיצוב שונות בממשק יחיד, מה שמקל על ניהול פרויקטים מורכבים מההתחלה ועד הסוף.

אחת הפונקציות העיקריות של IDEs אלה היא לעזור לכתוב ולארגן קוד ביעילות.בנוסף לעריכת קוד בסיסי, פלטפורמות אלה מספקות גם כלי סימולציה המאפשרים לבדוק את העיצובים שלהם כמעט לפני שהם מיישמים אותם בחומרה.זהו צעד קריטי בתהליך התכנון מכיוון שהוא מסייע בזיהוי ולתקן בעיות פוטנציאליות מוקדם, ומפחית את הסיכון לטעויות יקרות בשלב היישום הפיזי.IDES מציעים גם כלי ניפוי באגים המאפשרים לנתח כיצד יתנהגו המערכות הדיגיטליות שלהם בתנאים שונים, ומבטיחים כי העיצוב הסופי יופיע כצפוי.

היכולת לחזור במהירות על עיצובים ולבדוק תצורות מרובות היא יתרון מרכזי בשימוש ב- IDEs.אתה יכול לבצע התאמות לעיצובים המבוססים על משוב מהדמיות ומפגשי ניפוי באגים כדי לייעל את הביצועים והאמינות.תהליך איטרטיבי זה חוסך זמן על ידי צמצום הצורך באבות -טיפוס פיזיים ומקצר את מחזור הפיתוח הכולל.על ידי שימוש ב- IDEs, תוכלו להבטיח כי העיצובים הסופיים עומדים בכל הדרישות הטכניות והאילוצים המעשיים, וכתוצאה מכך מערכות אלקטרוניות חזקות ויעילות יותר.כאשר יישומי FPGA ממשיכים להתרחב לאזורים כמו IoT, AI ו- Edge Computing, סביבות פיתוח אלה ישחקו תפקיד חשוב יותר ויותר בהאצת חדשנות.

יישומים של FPGAs

מערכות עיבוד וידאו מתקדמות

FPGAs תורמים להתפתחות מערכות עיבוד הווידיאו.על ידי רתימת המהירות והגמישות שלהן, מערכות אלה משפרות את טכנולוגיות הווידיאו כמו פילוח לתצוגות מודרניות של מסך.הם עומדים בביקוש ההולך וגובר לאיכות וידיאו יוצאת דופן באמצעות עיבוד נתונים צנרת ומקביל.FPGAs מנהלים ביעילות את זרימות הנתונים על ידי הצגת זרמי וידיאו העומדים בדרישות עיבוד ייחודיות, תוך שילוב פעולות קריאה/כתיבה הנתמכות על ידי תצורות זיכרון RAM ו- FIFO משובצות בתוך ארכיטקטורות מערכת מורכבות.ההתפתחות המהירה שנצפתה בתחום זה נהנית ממחקרי הבדיקה הרציפים ומיישמים ברמה גבוהה האופיינית לסביבות תצוגה דינמיות.

מערכות ניהול נתונים יעילות

במסגרת עיכוב נתונים ועיצוב אחסון, FPGAs מבצעים תפקידים, במיוחד בקווי עיכוב ניתנים לתכנות המשמשים בהגדרות תקשורת.באמצעות אסטרטגיות זיכרון ודלפק, המופעלות על ידי RAM או FIFO, הם מייטמים את יעילות המערכת, ומאכלסים בצורה חלקה שינויים בפרוטוקולי קישוריות הנתונים.יעילות זו מפחיתה במיוחד את עלויות התקורה המערכתיות ברשתות אלקטרוניות.FPGAS הפעלת שליטה ישירה על פעולות כרטיסי SD, ויישור פתרונות לניהול נתונים עם הנוף המשתנה ללא הרף של אתגרים אלגוריתמיים.

חידושים במגזר התקשורת

FPGAs משמשים באופן בולט בתקשורת, מטפלים בפרוטוקולים מורכבים בתחנות בסיס ומבטיחים פעולה חלקה בתוך עיבודים פרוטוקולים מתמשכים.הזריזות שלהם משלימה את הצרכים הכלכליים והתפקודיים באזורים עמוסים במכשירים סופניים.למרות שהעדיף בתחילה בינקות מערכות תקשורת, FPGAs עוברים בחינניות לתמיכה ב- ASICs כאשר מערכות אלה מתבגרות, ומסייעות באופן פעיל לרשתות במהלך שלבי צמיחה ושינוי תפעולי.צדדיות זו ניכרת בפרויקטים של פיילוט שנועדו לחזק את אמינות הרשת והתפוקה.

יישומים תעשייתיים רחבים

מעבר לתקשורת, FPGAs מוצאים שימושים במגזרים ביטחוניים, תעשייתיים, צבאיים וחללניים.יכולת ההסתגלות שלהם מתאימה לשינויי פרוטוקול במערכות אבטחה, ואילו FPGAs קומפקטיים עוסקים בצרכים תעשייתיים ניואנסים עם פתרונות מותאמים.האיתנות שלהם ממלאת תפקיד ביישומי הגנה.כזירות טכנולוגיות כמו 5G ו- AI רחבנות, FPGAs מוכנים לפתוח מספר דרכים תעשייתיות.מחקרי פיילוט בתחומים אלה מצביעים על רווחים מבטיחים ביעילות ובחדשנות, ומאותות עשירים בעתיד עם יישומים מגוונים.
