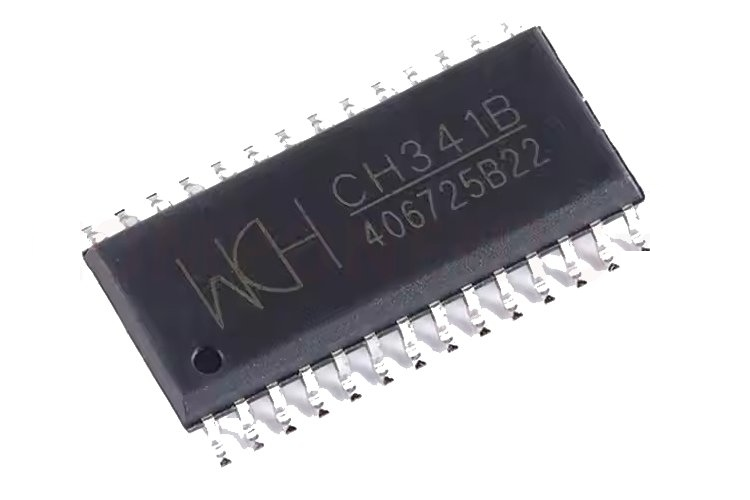

חקר ה- USB המהיר של CH341 לממשק סדרתי

שבב CH341 הוא ממיר USB-usb-serial רב-תכליתי וחסכוני ועל חסכוני, שעוצב על ידי WCH, שנחגג באופן נרחב בזכות יכולתו לגשר על הפער בין מערכות משובצות למכשירי מחשוב מודרניים.עם תאימותו בסטנדרטים של USB 1.1 ו- USB 2.0 ותמיכה בפרוטוקולים מרובים כמו UART, I2C, SPI וממשקים מקבילים, ה- CH341 הפך לכלי נדרש עבורך.במאמר זה אנו חופרים בתכונות, תצורות סיכה, יישומים ושיקולי עיצוב של ה- CH341.בין אם אתם בוחנים תקשורת מיקרו -בקר, שיפור מערכות בקרה תעשייתיות או פשטת פרויקטים של אלקטרוניקה DIY, מדריך זה מספק תובנות מקיפות שיעזרו לכם למנף את מלוא הפוטנציאל של ה- CH341.

קָטָלוֹג

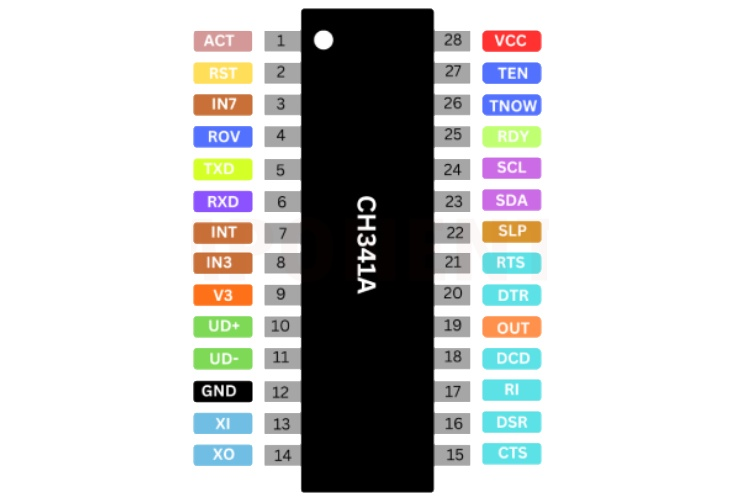

תצורת Pinout

PIN NO (341A)	PIN NO (341T)	סיכה לא (341H)	שם סיכה	סוג סיכה	תיאור סיכה
28	13,20	20	VCC	כּוֹחַ	יציאת קלט כוח חיובית דורשת כוח 0.1UF ניתוק קיבול
12	11,12	7,18	GND	כּוֹחַ	קרקע ציבורית, חיבור קרקע לאוטובוס USB
9	6	4	V3	כּוֹחַ	קובץ מצורף של כוח חיצוני קלט VCC ואילו 3.3 וולט; מתחברים של קיבולת ניתוק 0.01UF בחוץ ואילו 5V
13	9	8	Xi	ב	קלט מתנד קריסטל, התקשרות של קריסטל ו קיבול מתנד קריסטל חיצוני
14	10	9	XO	הַחוּצָה	תפוקה מנוגדת של מתנד קריסטל, התקשרות של קיבול מתנד קריסטל וקריסטל בחוץ
10	7	5	UD+	אות USB	מתחבר ישירות לחוט D+ Data של אוטובוס USB
11	8	6	Ud-	אות USB	מתחבר ישירות לחוט D- נתונים של אוטובוס USB
1	1	1	חוֹק#	הַחוּצָה	לאחר מצב פלט תצורת התקן USB, נמוך פָּעִיל
2	לֹא	2	RSTI	ב	הקלט של איפוס חיצוני, פעיל ברמה גבוהה, עם נגן נשלף
24	16	לֹא	SCL	פלט ניקוז פתוח	הפלט של תצורת פונקציית השבבים, עם משיכה נגד, התחבר ל- SCL של שבב תצורת EEPROM סדרתי
23	15	לֹא	SDA	פתיחת ניקוז/פנימה	קלט תצורת פונקציית השבב, עם משיכה נגד, התחבר ל- SDA של שבב תצורת EEPROM סדרתי

תכונות

תכונה	תֵאוּר
ממשק USB	ממשק מכשיר USB במהירות מלאה תואם את USB מפרט גרסה 2.0, הדורש רק קריסטל וקיבול חיצוני.
מזהה ספק ומזהה מוצר	הגדר אופציונלי של מזהה ספק, מזהה מוצר ומספר רשימה באמצעות EEPROM סידורי בעלות נמוכה בעלות נמוכה.
תמיכה במקור חשמל	תומך במקורות כוח 5V ו- 3.3V.
המרה בעלות נמוכה	ממיר ישירות ציוד היקפי סדרתי, מקביל מדפסות, וציוד היקפי מקביל.
אריזה	ניתן להשיג בחבילות SOP-28 ו- SSOP-20, ללא עופרת ו תואם לתקני ROHS.
תאימות שכבת יישום	תואם רק לשכבת היישום כממשקים מועברים באמצעות USB.
סימולציה סדרתית	מדמה סדרת סטנדרטית לשדרוג ההיקפי ציוד או הוספת יציאות סדרתיות נוספות באמצעות USB.
תאימות חלונות	תואם לחלוטין לתוכניות יישום סדרתי ב מערכות הפעלה של Windows.
חומרה סדרתית מלאה-דופלקס	שידור על השבב ולקבל מאגרים תמיכה ב 50bps שיעורי Baud תקשורת 2Mbps.
תמיכה בנתונים	תומך ב -5, 6, 7 או 8 ביטים של נתונים וזוגיות שונות בדיקות (מוזר, אפילו ריק, אסימון או אף אחד).
תמיכה איתות	תומך בהעברה סדרתית ולקבל אותות אפשרות, אותות קישור מודם ואותות בקרת מהירות העברה.
ממשק חיצוני	מספק ממשקי RS232, RS485 ו- RS422 באמצעות חיצוני ציוד מתג ברמה.
גישה ל- EEPROM	תומך בגישה עקיפה לזיכרון EEPROM סידורי חיצוני באמצעות תקשורת סדרתית סטנדרטית.
תאימות יציאת מדפסת	משדרג מדפסות מקבילות למדפסות USB, התואמות מפרטי USB ותואמים למערכת ההפעלה של Windows.
תמיכה במדפסת מקבילה	תואם למדפסות מקבילות סטנדרטיות שונות, תמיכה במצבי הדפסה במהירות נמוכה ומהירות גבוהה.
תקשורת דו כיוונית	תומך ב- IEEE-1284 תקשורת דו כיוונית, יחד עם מצבי העברה יחידים ודו כיווניים.
מצבי ממשק מקבילים	מספק EPP (יציאה מקבילה משופרת) ו- MEM (זיכרון מצב) מצבי ממשק.
אותות מצב EPP	מספק אותות כמו#, ds#ו- WR#, בדומה ל- EPP V1.7 או v1.9.
אותות מצב MEM	מספק אותות כמו A0, RD#ו- WR#, בדומה לזיכרון מצב קרא/כתיבה.
ממשק סדרתי סינכרוני	משתמש בטכנולוגיית ™ Flexwire כדי לאפשר 2 חוטים עד 5 חוטים תקשורת סדרתית סינכרונית באמצעות תוכנה.
תמיכה בנקודת קצה מארחת/מאסטר	תומך בממשקים סידוריים סינכרוניים של 2 חוטים ו -4 חוטים.
ממשק 2 חוטים	מספק חוטי איתות SCL ו- SDA ותומך בארבע מהירויות העברה.

יצרנים

WCH פועל כיצרן היחיד של CH341, הדגשת תפקיד החלק במגוון יישומים אלקטרוניים.בלעדיות זו מביאה כמה שיקולים לתעשיות התלויות ב- CH341 לצרכים התפעוליים שלהם.

מקור הייצור הייחודי ל- CH341 מציג פגיעויות אפשריות בשרשרת האספקה.לדוגמה, אם WCH מתמודד עם עיכובים בייצור או להיתקל באתגרי בקרת איכות, ניתן להשפיע באופן משמעותי על זמינות השוק של ה- CH341.מצב זה מדגיש את חשיבות התכנון הפרואקטיבי.חברות עשויות ליהנות מבחינה של אסטרטגיות מקור מגוונות או השקעה בטכנולוגיות אלטרנטיביות כדי להקל על הסיכונים הקשורים להסתמכות על יצרן יחיד.

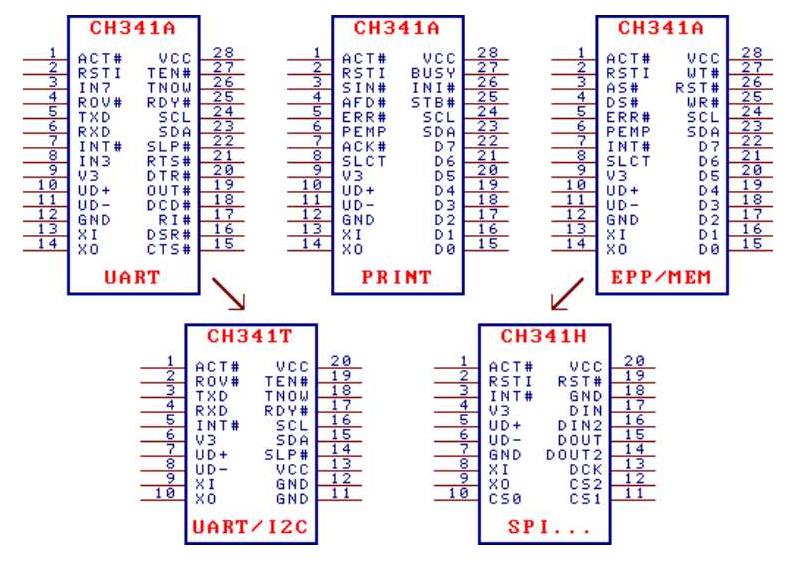

גרסאות

ל- CH9102 שלוש גרסאות, הזמינות בשני סוגי חבילות שונות: SOP-28 ו- SSOP-20.

צורת חבילה	רוחב הפלסטיק (מ"מ)	רוחב הפלסטיק (MIL)	מגרש סיכה (מ"מ)	מגרש סיכה (MIL)	הוראות החבילה	מספר חלק
SOP-28	7.62	300	1.27	50	חבילת מתאר קטנה של 28 פינים	CH341A
SSOP-20	5.3	209	0.65	25	מכווץ חבילת מתאר קטנה של 20 פינים	CH341T
SSOP-20	5.3	209	0.65	25	מכווץ חבילת מתאר קטנה של 20 פינים	CH341H

אלטרנטיבות

• • CH340

• • FT230X

• • CP2102

• • PL2303HX

• • CH343

• • MCP2200

• • CP2110

• • FT232

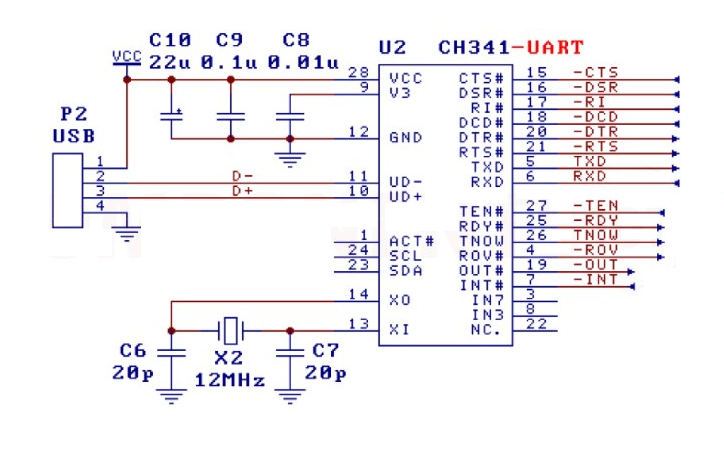

סכימות

הייצוג הסכמטי של ה- CH341 משמש כתוכנית אולטימטיבית לתפוס את המסגרת המבצעית שלו.דומיננטי במעגל זה, קווי נתוני ה- USB מתממשקים ישירות עם UD+ ו- UD- סיכות של השבב, ומאפשרים תקשורת חלקה עם מכשירי מארח.חיבור זה משמש כעמוד השדרה להעברת נתונים, תהליך שהפך להיות משמעותי יותר ויותר בנוף האלקטרוני המחובר שלנו.

כדי לשמור על יציבות המעגלים, הקבלים ממוקמים מהורהר על פני אספקת החשמל וסיכת ה- V3.רכיבים אלה תורמים משמעותית לייצוב המתח ולהפחתת הרעש, שניהם מועילים לשמירה על שלמות האות.בתרחישים מעשיים, לעתים קרובות תוכלו להדגיש את תפקידם של קבלים אלה, להכיר בהשפעתם על ביצועי המערכת הכוללים.מעגל אספקת חשמל מובנה היטב יכול למנוע תקלות ולקדם את אורך החיים של המכשיר.קווי TX ו- RX של ה- CH341 דורשים חיבורים מדויקים למיקרו -בקר או למעגל דומה.הוא משמש לקו TX כדי להתחבר ל- RX של המכשיר המקבל ולהיפך, והכל תוך הבטחת קרקע משותפת.עיקרון זה של ניתוב אות מדויק מתעלה על מושגים רעיוניים;זה משקף שיעורים שנלמדו מאינספור יישומים.חיבורים שגויים יכולים להוביל להתמוטטות תקשורת, עלול להטיל פרויקטים ולגרום לתסכול ניכר.לפיכך, גישה מוקפדת לחיווט פעילה לשילוב מוצלח.

יתר על כן, משמש מתנד קריסטל של 12 מגה -הרץ, מלווה על ידי שני קבלים של 20pf, כדי לייצר את אות השעון הנדרש ל- CH341.אות שעון זה בסיסי לסנכרון העברת נתונים, ויציבותו משפיעה ישירות על ביצועי השבב.ביישומים שונים הוכח כי מקור שעון אמין משפר את היעילות הכוללת של משימות עיבוד נתונים.אתה יכול לעיתים קרובות לחקור תצורות שעון אלטרנטיביות ואת השפעותיהם על הביצועים, ולהמחיש את השיקול היסודי הנדרש בעיצוב המעגלים.

פתרון בעיות CH341

כשאתה נתקל בקשיי תקשורת בממיר ה- USB-to-Serial שלך המעסיק את ה- CH341, תהליך פתרון בעיות מובנה היטב יכול לשפר מאוד את הסיכוי שלך לפתור את הבעיה.

• התחל בבדיקה בזהירות של כל החיבורים בין CH341 לרכיבים הנלווים אליו.שימו לב במיוחד ליישור קווי ה- TX (שידור) ו- RX (קבל);אפילו התאמה שגויה קלה יכולה לשבש את התקשורת.בנוסף, ודא שרמות המתח של האותות תואמות את אלה של המכשירים שאתה מחבר, מכיוון שכל אי התאמות יכולות להוביל להתנהגות בלתי צפויה או לכישלון תקשורת מוחלט.

• פיקוח תכוף במהלך פתרון בעיות הוא כבל ה- USB עצמו.אם הבעיות נמשכות, יתכן שכדאי להחליף את הכבל הקיים בכבל אחר, מכיוון שכבל פגום או תת -סעיף יכול ליצור סיבוכים מדהימים.יכולת ההסתגלות של CH341 משתרעת גם לתכנות I2C ו- SPI EEPROMs;מתכנתים מוכנים כמו CH341A או CH341 BIOS מתכנתים יכולים לייעל משימה זו.היכרות עם כלים אלה יכולה לחסוך זמן ולהקל על התסכול.

• בדוק ביסודיות את ה- CH341, וודא כי ההגדרות הסדרתיות במחשב שלך, במיוחד קצב הבוד, תואמות את אלה של המכשיר שאתה שואף לתקשר איתו.חוסר התאמה בהגדרות אלה יכול לגרום לשחיתות נתונים או לחוסר יכולת ליצור קשר.ביצוע מבחן Loopback הוא גם אסטרטגיה מעשית לאימות הפונקציונליות של ה- CH341;זה כרוך בחיבור סיכות TX ו- RX ובדיקה שהנתונים המועברים תואמים את הנתונים שהתקבלו.

• במצבים בהם המחשב שלך אינו מזהה את המעגל המשולב (IC), הוא נדרש לערוך סקירה מקיפה של הנהגים המותקנים.אשר שיש לך את הנהגים המתאימים ל- CH341, שכן נהגים מיושנים או שגויים יכולים להוביל לבעיות הכרה.יתר על כן, בדיקת מנהל ההתקנים אם כל הודעות שגיאה יכולה להציע רמזים יקרי ערך לגבי הבעיות הבסיסיות.

מסע פתרון הבעיות הוא לרוב תהליך של עידון, הדורש סבלנות והן תשומת לב מדוקדקת לפרטים הקטנים.על ידי חיבוק גישה שיטתית וצייר חוויות מעשיות מאתגרים קודמים, אתה יכול לנווט במכשולים אלה בצורה יעילה יותר.בסופו של דבר, פתרון בעיות מוצלחות תלויות בהבנה מעמיקה של הכלים הזמינים וגם את המורכבות של פרוטוקולי התקשורת במשחק.

שיקולי עיצוב PCB

כאשר הם יוצאים למסע עיצוב PCB המשלב את ה- CH341, יש להקדיש תשומת לב מדוקדקת למיקום האסטרטגי של קבלים ניתוק בסמיכות לסיכות השבבים.הסדר מהורהר זה לא רק מבטל את אספקת החשמל אלא גם מקל על תנודות מתח שעלולות לשבש את ביצועי השבב.

• להבטיח כי קווי ה- D ו- D-D- מנותבים במקביל ומוגנים על ידי שפיכת קרקע או נחושת ממלאת תפקיד בולט בהפחתת הסיכון להפרעות איתות חיצוניות.אסטרטגיית פריסה זו מגובה על ידי שפע של עיצובים מצליחים, שכל אחד מהם חושף את היתרונות של שיפור שלמות נתונים ואמינות.

• היבט קריטי נוסף כרוך בשמירה על מוליכי אות קצר בין סיכות ה- XI ו- XO.תרגול זה עוזר למזער הפרעות בתדר גבוה העלולות להסתכן בתקשורת.לעתים קרובות ניתן לגלות כי יישום הארקה או כיסוי נחושת לרכיבים נלווים יכול לשפר משמעותית את התאימות האלקטרומגנטית הכוללת (EMC) של ה- PCB.שיטה זו לא רק מסייעת להפחתת רעש אלא גם מטפחת סביבת הפעלה יציבה יותר.

• מיקום נמל ה- USB מצדיק שיקול דעת מדוקדק;הצבתו קרוב ל- CH341 מאפשרת ניתוב ישיר של קווי נתונים, הדרושים לשמירה על שלמות האות.חכם להגביל את מספר ה- VIA בקווי הנתונים, שכן כל אחד מהם מציג קיבול ושראות נוספים שיכולים לפגוע באיכות האות.לעתים קרובות אתה יכול להרהר בחוויות עבר בהן צמצום ה- VIA הביא לשיפורי ביצועים בולטים, בעיקר ביישומים במהירות גבוהה.

שימושים ב- CH341

שבב CH341 בולט כאלמנט הניתן להתאמה גבוהה בתחום האלקטרוניקה, ומתגאה במערך של יישומים המגיעים הרבה מעבר לפונקציונליות בסיסית.שילובו במערכות מגוונות מדגיש את הרלוונטיות שלה בטכנולוגיה עכשווית, במיוחד בתחומים כמו תכנות, ניפוי באגים ובדיקות מיקרו -בקר.היכולת של השבב להתממשק לפרוטוקולים מרובים הופכת אותו נדרש במערכות בקרה תעשייתיות, כאשר דיוק ואמינות הם חובה.

תכנות וניפוי בקר מיקרו

בתחום תכנות המיקרו -בקר, ה- CH341 משמש כקשר דינמי בין המתכנת לבקר המיקרו.חיבור זה לא רק מאפשר העלאות קוד אלא גם תומך באגים.תהליך הניפוי דורש לעתים קרובות סדרה של התאמות איטרטיביות המבוססות על משוב המערכת, שיכול להיות מאתגר ומתגמל כאחד.אתה יכול לציין כי אחיזה מקיפה של התכונות של CH341 יכולה לשפר מאוד את היעילות של תהליך איטרטיבי זה, לטפח תחושת הישג ושליטה.

מערכות בקרה תעשייתיות

ההשפעה של ה- CH341 על מערכות בקרה תעשייתית ראויה לציון.היכולת שלה לתקשר עם מכשירים שונים מבטיחה שילוב חלק בהתקנות קיימות.גמישות זו משמשת, בעיקר בסביבות בהן מערכות ישנות מתקיימות יחד עם טכנולוגיות מודרניות.אתה יכול להשתמש ב- CH341 בתדירות גבוהה כדי לצפות באמינות המערכת המשופרת והפחתת השבתה, מכיוון שהיא מייעלת את התקשורת בין רכיבים שונים, ובסופו של דבר מובילה לתחושת סיפוק בעבודתם.

פרויקטים של אלקטרוניקה של DIY

ה- CH341 פותח את הנעילה של אוצר של הזדמנויות בפרויקטים של אלקטרוניקה DIY.יעילות העלות והעיצוב הנגיש שלה הופכים אותו לבחירה מושכת עבורך.אתה יכול לשתף שהניסויים שלך עם ה- CH341 העמיקו את ההבנה שלך בתקשורת סדרתית וממשקי מכשירים.מעורבות מעשית זו לא רק מטפחת מיומנויות אלא גם מעוררת יצירתיות וחדשנות, ומביאה תחושת שמחה בתהליך הלמידה.

תמיכה במכשיר מדור קודם

נוכחות מתמשכת של מכשירים מדור קודם בכל תעשיות שונות מהווה אתגר מובהק.ה- CH341 מספק פיתרון חשוב בכך שהוא מאפשר למערכות עכשוויות לקיים אינטראקציה עם טכנולוגיות ישנות.פונקציונליות זו מועילה במיוחד במגזרים שבהם ציוד שדרוג אינו מעשי בגלל אילוצים פיננסיים או בעיות תאימות.אתה יכול לחשוף כי השימוש ב- CH341 יכול להאריך את חיי המערכות המבצעיים של מערכות מדור קודם, מה שמאפשר התקדמות הדרגתית כלפי טכנולוגיות מודרניות, שיכולות להביא שקט נפשי לארגונים המנווטים במעבר זה.

אוטומציה ורובוטיקה

בתחומי האוטומציה והרובוטיקה, ה- CH341 משרת תפקיד מרכזי בהקלת התקשורת בין מיקרו -בקרי רכיבים אחרים.הרבגוניות שלה מאפשרת שילוב של חיישנים ומפעילים מגוונים, ובכך לשפר את היכולות של מערכות רובוטיות.יישומים בפועל הוכיחו כי צוותים הממנפים למעשה את ה- CH341 משיגים לרוב רמות אוטומציה גבוהות, ובסופו של דבר גורמות לתפוקה מוגברת ותחושת הגשמה בפרויקטים שלהם.

USB להמרות סדרתיות

ה- CH341 מוכר לרוב בזכות מיומנותו בהמרת USB ל- RS485, RS232 ו- TTL סדרתי.פונקציונליות זו תוססת ליישומים הדורשים קישוריות USB למכשירים התלויים בדרך כלל בתקשורת סדרתית.אתה יכול להעיר כי ה- CH341 מפשט את תהליך החיבור בין מחשבים מודרניים למכשירים ישנים יותר, ומקדם זרימת עבודה יעילה יותר בסביבות בהן שתי הטכנולוגיות משחקות.שילוב חלק זה מטפח תחושת קלות ופרודוקטיביות.

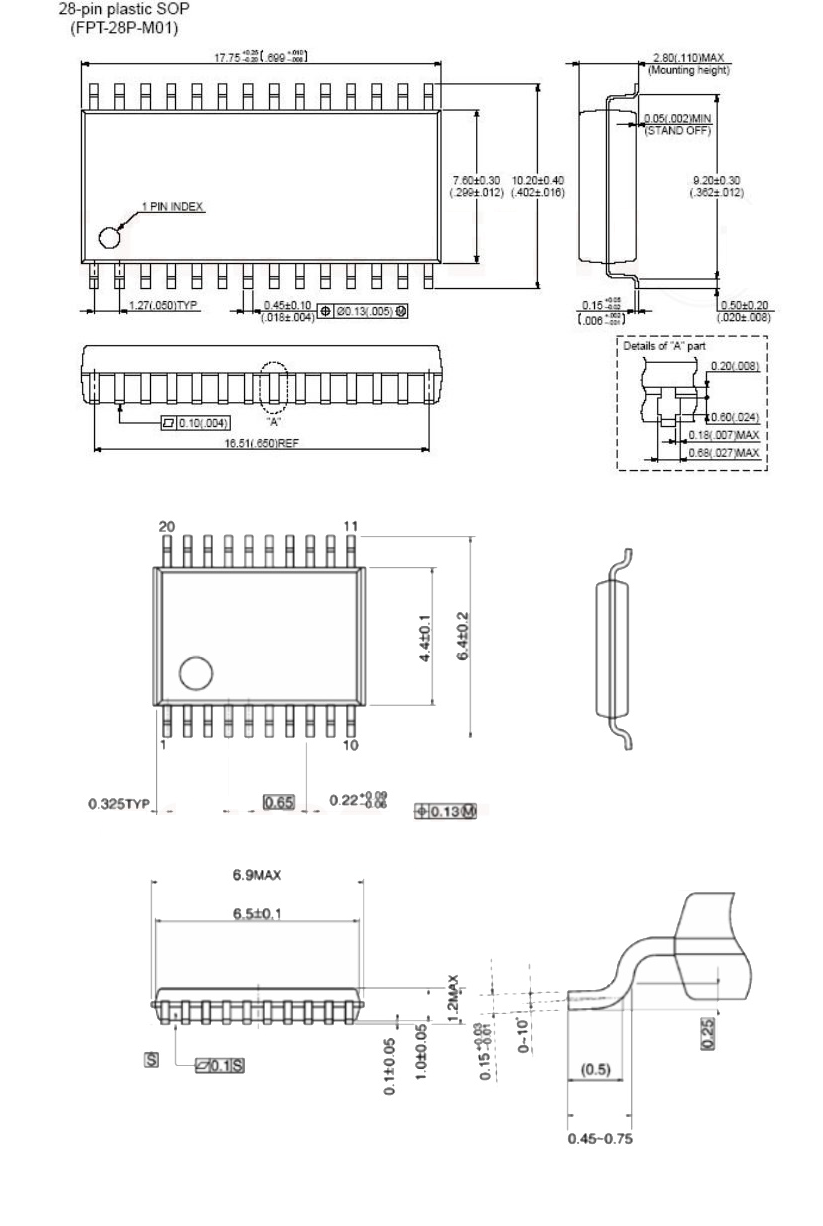

טביעת רגל וממד

אתה יכול למצוא את הרישומים והממדים המכניים של שבב CH341 כאן.ממדים אלה אידיאליים ליצירת טביעות רגל בהתאמה אישית לעיצוב PCB או דוגמנות CAD.
