בחינת ארדואינו ננו ESP32: תכונות, מפרט ומקרים שימוש

ה- Arduino Nano ESP32 מציין קפיצת מדרגה משמעותית מקודמו, ארדואינו ננו הקלאסי, על ידי שילוב שבב ה- ESP32-S3 החזק.קידום זה מציג יכולות WiFi ו- Bluetooth משופרות, ופותח אופקים חדשים לפרויקטים ברשת אלחוטית.עם גודלו הקומפקטי וכוח העיבוד של הליבה הכפולה, ה- Nano ESP32 הפך לפלטפורמה רב-תכליתית, אידיאלית ליישומי אינטרנט של דברים (IoT), אוטומציה של בית חכם וסביבות חדשניות אחרות.הקישוריות והביצועים החזקים שלה מבטיחים תקשורת חלקה וטיפול יעיל במשימות מורכבות בתרחישים בפועל.

קָטָלוֹג

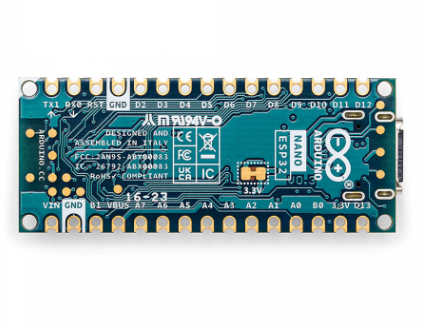

סקירה כללית של ארדואינו ננו ESP32

ננו הארדואינו ESP32 מעשיר את לוח הננו הקלאסי על ידי הצגת תכונות אלחוטיות מתוחכמות באמצעות שבב ESP32-S3 שלו.מצויד במעבד LX7 של 240 מגה-הרץ XTENSA LX7 כפול ליבה, הוא ממזג מחשוב רב עוצמה עם קישוריות חלקה.במדידה של 18X43 מ"מ בלבד, היא משלבת יכולות WIFI 4 ו- Bluetooth 5.0 LE מקיפות, בזכות האנטנה המובנית של השבב.ה- ROM 384KB ו- 512KB SRAM תומכים ציוד היקפי שונים, המספקים את צרכי השליטה המגוונים.

החבילה הקומפקטית של WiFi 4 ו- Bluetooth 5.0 LE מדגימה אפשרויות להטמעת יישומים אלחוטיים מורכבים למערכות קטנות.זה פותח דלתות ליצירת פתרונות IoT מתקדמים, כאשר עיצוב גמישות ושימוש יעיל בחומר החלל.גם ההגדרות המקומיות והמרוחקות נהנות, במיוחד כאשר משתמשים בחילופי נתונים מדויקים ויציבים.

שילוב התכונות האלחוטיות המתקדמות הללו מבטיח אוטומציה וניטור חלק.פריסת מכשירים באזורים תעשייתיים עצומים הופכת ליעילה וחסכונית כאחד.באופן דומה, פרויקטים של בית חכם יכולים למנף את התכונות הללו כדי להעלות את החוויה שלך ללא חיווט נרחב.מעבד הליבה הכפולה בשילוב עם זיכרון משמעותי מספק ביצועים מצוינים בתרחישים מרובי משימות.זה הופך את זה לאידיאלי ליישומים הדורשים הן את ההיענות והן אמינות.אחיזה חזקה של ניהול משאבים יכולה לשפר את הביצועים עוד יותר, בעיקר כאשר מלהטט במקביל למשימות מורכבות.

הנה התוכן המאורגן בפורמט טבלה עבור ESP32-S3 מִפרָט.

מִפרָט	תֵאוּר
מעבד	מעבד LX7 LX7 של XTENSA® COLUP-CORE 32 סיביות;עד 240 MHz
אַיִל	512 KB על שבב SRAM
הֶבזֵק	תומך ב- SPI FLASH, ותומך ב- QSPI נוסף Flash/SRAM
Wi-Fi	802.11 b/g/n (802.11n עד 150 מגהביט לשנייה);תומך ב- 20/40 מגהרץ רוחב פס בלהקת 2.4 ג'יגה הרץ
Bluetooth	Bluetooth v5.0 BR/EDR ו- BLE
מהירות שעון	עד 240 מגה הרץ
סיכות קלט/פלט	44
ערוצי ADC	20
ערוצי DAC	2
ממשקים היקפיים	SPI, I2C, I2S, UART, ADC, DAC, PWM, LCD, מצלמה ממשק, RMII ואחרים
טווח טמפרטורות הפעלה	-40 מעלות צלזיוס ~ +125 מעלות צלזיוס
ספק כוח	2.3V עד 3.6 וולט
חֲבִילָה	7 מ"מ x 7 מ"מ x חבילת QFN

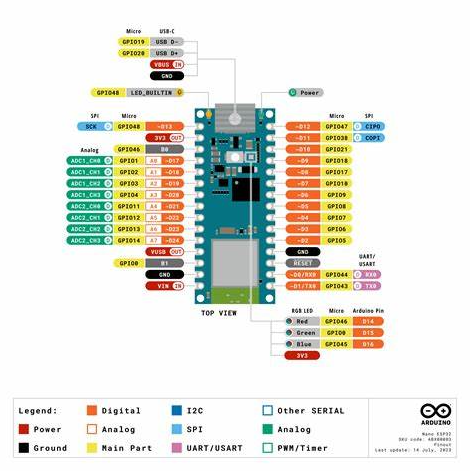

מבנה Pinout של Arduino Nano ESP32

מאפיינים של Arduino Nano ESP32

תכונה	תֵאוּר
בקר מיקרו	ESP32-S3 ליבת כפול Xtensa LX7 רץ עד 240 מגה הרץ
Wifi	802.11 b/g/n תומך עד 150 מגהביט לשנייה
Bluetooth	Bluetooth 5.0 LE
סיכות קלט/פלט דיגיטליות	14 סיכות קלט/פלט דיגיטליות
סיכות קלט אנלוגיות	8 סיכות קלט אנלוגיות
מחבר USB	מחבר USB-C לחשמל ותכנות
לְעַצֵב	ידידותי לחם
מצבי כוח	מצבי כוח נמוכים במיוחד

אלטרנטיבות Arduino Nano ESP32

חֲלוּפָה	תֵאוּר	תכונות מפתח	מקרי שימוש אידיאליים
Nodemcu ESP32	פלטפורמת IoT עם קוד פתוח שתוכנת באמצעות LUA שפת סקריפטים לאבות -טיפוס מהיר.	מעבד ליבה כפולה, WiFi משולב ו- Bluetooth, GPIO, וסיכות PWM.	אבות -טיפוס מהיר של IoT ופיתוח.
ESP32-CAM	לוח פיתוח קטן ESP32 עם מצלמה של 2 מגה פיקסל, אידיאלי לפרויקטים של IoT הכוללים לכידת תמונות ועיבוד.	מצלמה מובנית של 2 MP, WiFi ו- Bluetooth, סיכות GPIO, חריץ כרטיס MicroSD.	פרויקטים של IoT הדורשים עיבוד וידאו או תמונה.
Wemos D1 R32	לוח פיתוח התואם ל- Arduino Uno R3 ממשק, אך עם מודול ESP32 לביצועים גבוהים יותר ועוד קישוריות.	שבב ESP32, התואם למגני ארדואינו אונו, WiFi משולב ו- Bluetooth.	פרויקטים תואמים של Arduino עם כוח משופר.
דבר Sparkfun ESP32	לוח זה נועד להקל על ESP32, לוח זה משלב ESP32 עם קבוצה עשירה של ציוד היקפי.	ממיר USB-to-Serial, מטען ליפו, אנטנה על הסיפון, תמיכה ב- GPIO, PWM, I2C, SPI ו- ADC.	פיתוח IoT ויישומים המונעים על סוללות.
Adafruit Huzzah32 - לוח נוצה ESP32	גרסת Adafruit של מועצת הפיתוח ESP32, תואם למערכת האקולוגית הנוצה, אידיאלית לאלחוטית, המופעלת על סוללה מכשירי IoT.	גורם צורת נוצה, WiFi משולב ו- Bluetooth, GPIO, טעינת USB ותמיכה בסוללות.	מערכות IoT ניידות המונעות על סוללות.

השוואה בין Arduino Nano ESP32 ו- ESP32 DEVKITC

תכונה	ננו ESP32	ESP32 DEVKITC
גודל (מ"מ)	רוחב: 18, אורך: 45	רוחב: 27.9, אורך: 54.4
בקר מיקרו	U-BLOX® NORA-W106 (ESP32-S3)	ESP32-WROW-32D
מחבר USB	USB-C®	מיקרו- USB
סיכות קלט/פלט דיגיטליות	14	39
סיכות קלט אנלוגיות	8	18
סיכות PWM	5	הכל GPIO
קישוריות	WI-FI® U-BLOX® NORA-W106 (ESP32-S3), Bluetooth® U-BLOX® NORA-W106 (ESP32-S3)	Wi-Fi: 802.11 B/G/N, Bluetooth: V4.2 BR/EDR ו- BLE
מהירות שעון	מעבד עד 240 מגה הרץ	מעבד עד 240 מגה הרץ
זֵכֶר	ROM: 384 KB, SRAM: 512 KB, פלאש חיצוני: 128 MBIT (16 Mb)	ROM: 384 KB, SRAM: 520 KB
מְחִיר	18.00 אירו, 23.00 $	10.00 $, 11.00 $

יישומים ורבגוניות של ארדואינו ננו ESP32

התאמה מושלמת למכשירי IoT קומפקטיים וחיישנים אלחוטיים

ה- Arduino Nano ESP32 מוצא את מקומו בעולם ה- IoT, המתאים באופן ייחודי ליישומים קומפקטיים.צורתו המוזלת מאפשרת לו להתמזג בצורה חלקה עם חיישנים אלחוטיים, ולהקל על איסוף ותמסורת נתונים יעילים.אינטגרציה זו מטפחת רשת של מערכות מחוברות זה לזה.תאר לעצמך תחנות מזג אוויר ביתיות המשתמשות ב- ESP32 כדי להעביר באופן מיידי משמרות סביבתיות, ומציעות תובנות ללא חומרה מסורבלת.

רב -תכליתי בטכנולוגיה לבישה ורובוטיקה קטנה

יכולת ההסתגלות של Arduino Nano ESP32 מעניקה את עצמה לטכנולוגיה לבישה ולרובוטיקה מיניאטורית.גודלו הקטן והעיבוד העוצמתי הופכים אותו למוניטורי בריאות אישיים ועוקבי כושר.ברובוטיקה קטנה, ה- ESP32 מצטיין עם ריבוי משימות - שליטת מנועים ותשומות חיישנים לעיבוד - מספקים פלטפורמה עשירה לחדשנות.צדדיות זו מזמינה אתכם לחקור דרכים חדשות במזעור ופונקציונליות.

משפר את האוטומציה של הבית החכם ושלטים מרחוק

בתוך אוטומציה של בית חכם, Arduino Nano ESP32 מספק ניהול יעיל למכשירים ביתיים.מצויד ב- Bluetooth ו- WiFi, הוא מבטיח תקשורת חלקה בין מכשירים, מה שמאפשר לך לשלוט על תאורה, טמפרטורה ואבטחה מרחוק.הניסיון מראה כי שילוב מודולים אלה מפחית את צריכת האנרגיה, ומיטב את היעילות הביתית.

מעצים מכשירים המופעלים על ידי סוללות וחישה מרחוק

עבור גאדג'טים מודרניים שבהם יעילות הסוללה וחישה מרחוק הם המפתח, Arduino Nano ESP32 בולט עם השימוש בהספק הנמוך שלו.זה מרחיב את חיי הסוללה, תומך ביישומי חישה מרחוק ממושכים.זה אידיאלי לעבודות שדה סביבתיות, ומאפשר למכשירים לפעול באופן עצמאי באזורים מרוחקים ולאסוף נתונים בסיסיים לאורך זמן.

מעורר פרויקטים חינוכיים עם יכולות WiFi

הגדרות חינוכיות משגשגות על ההצעות של ארדואינו ננו ESP32.הקישוריות והקלות שלה באב-טיפוס המאפשר WIFI מעוררים את היצירתיות שלך, ומיזוג פשטות עם פוטנציאל לפרויקטים מורכבים.באמצעות תרגילים מעשיים, תוכלו לתפוס מושגי ליבה על ידי יצירת פרויקטים כמו מערכות השקיה צמחיות אוטומטיות ותרגום ידע רעיוני למיומנויות מעשיות.

מפשט אבות-טיפוס בסיסי מחוברים ל- WiFi מחובר

Arduino Nano ESP32 מייעל את האב-טיפוס למערכות מחוברות WiFi, המשמש בסיס מוצק לפיתוח מכשירים מחוברים.התמיכה החזקה שלה בפרוטוקולי רשת שונים מקלה על יצירת אב -טיפוס ראשונית, ומגדירה את הבמה לחידושים מתקדמים.גישה זו מאפשרת לך לחזור במהירות ולהפוך רעיונות מופשטים לפריצות דרך מוחשיות.

ניתוח הפוטנציאל של ארדואינו ננו ESP32

בניית מצלמה בזמן עם לוח הננו

תוך שימוש ב- Arduino Nano ESP32 כבסיס, אתה יכול לפתח מערכת מצלמות יצירתית וטכנית-זמן.ערכת הכלים שלך תכלול את לוח NANO, מודול מצלמה כמו OV2640, מודול כרטיס MICROSD, כרטיס MICROSD ובחירה בין סוללת LIPO או מקור כוח USB שמתאים לצרכים שלך.

• הגדרת חומרה וחיבורים: התחל עם החיבורים, וציבר את מודול המצלמה באמצעות SPI או אוטובוס מקביל, תוך התאמה עם Pinout של גיליון הנתונים לאפקטיביות מיטבית.כרטיס ה- MicroSD מתקשר באמצעות סיכות SPI.הכוח מסופק דרך PIN VIN או יציאת USB-C, כאשר כל בחירה משקפת שיקולים שונים כדי להקל על השימוש ושימור הסוללות.

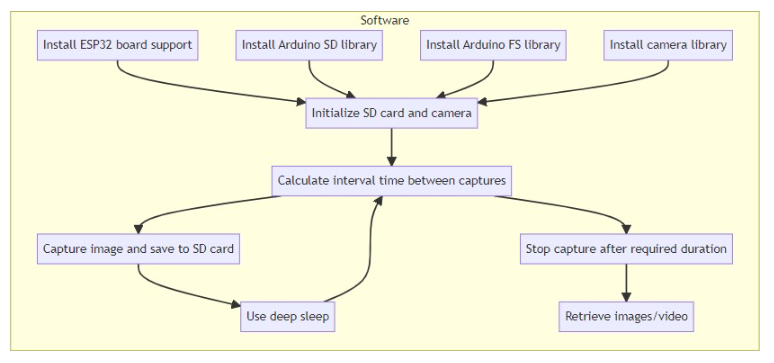

• תצורת תוכנה: כדי להמשיך בפרויקט, התקן ספריות ספציפיות ב- Arduino IDE לניהול מצלמה וקבצים.ההתקנה כוללת ארגון כרטיס ה- SD והמצלמה, הבטחת תמונות נלכדות ומאוחסנות באופן שיטתי - הנהון ליעילות ולתכנון קפדני.

• ניהול כוח: הרחב את אורך החיים של סוללות על ידי שימוש במצבי שינה עמוקים, גישה המהדהדת בשיטות חיסכון באנרגיה מעשית.זה משקף מחויבות לפרקטיקות בר -קיימא באלקטרוניקה.

• עיבוד תמונות ותכונות: לאחר הצילום, הכין תמונות לסרטון TimeLapse המאוחד.שקול תכונות כמו חותמת זמן, העלאות ענן, הגדרות הניתנות להתאמה אישית ויציאות תצוגה למשוב מיידי.זה מקטין את ההתערבות הידנית, ומשפר את שביעות הרצון שלך באמצעות אוטומציה.

שאלות נפוצות [שאלות נפוצות]

1. באיזה מיקרו -בקר משתמש ב- NANO ESP32?

ה- NANO ESP32 כולל בקר מיקרו LX7 של ESP32-S3 CTENSA LX7 הפועל במהירות של 240 מגהרץ.ידוע בביצועים וביעילות אנרגטית, הוא תומך בחישובים ועיבוד מורכבים.לעתים קרובות אתה יכול לאמץ את התכונה של הליבה הכפולה לניהול ריבוי משימות, שיפור היענות המערכת בתוך אתגרים.

2. איזו קישוריות אלחוטית מוצעת?

המכשיר מספק WiFi 4 (802.11 b/g/n) ו- Bluetooth 5.0 LE.קישוריות כפולה זו מטפחת תקשורת חזקה ליישומי IoT מגוונים.WiFi מקלה על העברת נתונים מהירה, אידיאלית למשימות כמו אוטומציה ביתית.Bluetooth 5.0 LE מצטיינים בשימור אנרגיה, המשמשים לפרויקטים המונעים על סוללות להרחבת החיים התפעוליים.

3. איך אתה מתכנת את ה- Nano ESP32?

התכנות מתבצעת באמצעות USB-C באמצעות Arduino IDE.ממשק נגיש זה מתייחס לרמות המומחיות המגוונות שלך.ה- USB-C מאפשר מעבר נתונים מהיר וחיבור חשמל יציב במהלך התכנות.אתה יכול להעריך את תמיכת הספרייה המקיפה של IDE, לזרז פיתוח עם שילוב מקדים של מודולי קוד קיימים.

4. האם נתמך ענן Arduino IoT?

כן, זה משתלב בצורה חלקה בענן Arduino IoT, ומפשט את ניהול מכשירי IoT מרחוק.שילוב זה הוא יתרון עבורך, ומציע כלים להדמיה של נתונים ופיקוח על מכשירים, ומעשיר אינטראקטיביות של פרויקט.עם גישה קלה בענן, פריסת וקנה מידה של פתרונות IoT הופכים להשגה יותר, ומעודדת חדשנות בתוך מאמצי IoT.
