חקר זיכרון RAM של Xilinx SP3 Series: תכונות, הבדלים ואופטימיזציה

מדריך זה בוחן את התפקיד של Block RAM בסדרת SP3 של Xilinx, עם היכולת שלו של עד 1.87 מגהביט ושימושים רב -תכליתיים כמו מטמון נתונים, FIFOS ומאגר.זה מסביר כיצד Block RAM מגביר את ביצועי המערכת באמצעות גמישות ומשווה אותו ל- RAM מופץ.על ידי הבנת התכונות שלה, אתה יכול לייעל את ה- RAM של Block עבור עיצובי מערכת יעילים וחזקים יותר.

קָטָלוֹג

סקירה כללית

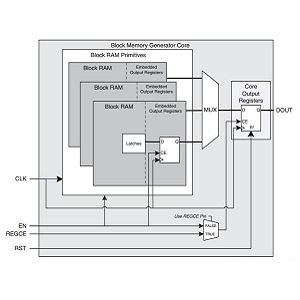

Block RAM (Bram) הוא מרכיב חשוב ב- FPGAs מודרניים, במיוחד בסדרת SP3 של Xilinx.ה- SP3 FPGA מספק שני סוגים של זיכרון RAM: בלוק זיכרון RAM ו- RAM מופץ, כל אחד מהם מיועד למשימות טיפול ספציפיות לנתונים.הוא מציע עד 1.87 מגהביט של זיכרון RAM, המשמש למשימות כמו מטמון נתונים, מבני FIFO ומאגר במערכות בעלות ביצועים גבוהים.לכל יחידת RAM בלוק יש קיבולת של 18 קילוגרם ותומכת בפונקציונליות אמיתית של יציאה כפולה.המשמעות היא שהיא כוללת שני אוטובוסים עצמאיים של 36 סיביות עבור פעולות קריאה וכתיבה בו זמנית, וממקסמות את היעילות.באפשרותך להגדיר אותו כ- RAM של יציאה יחידה עם רוחב פס של עד 72 סיביות או RAM-יציאה כפולה עם רוחב פס של 36 סיביות, ומאפשר גמישות לצרכים שונים של גישה לנתונים.

ניתן גם לאזז יחידות RAM של חסימות עד 104 יחידות יכולות להתחבר בצורה חלקה כדי להרחיב את יכולת הזיכרון ולתמוך במשימות עיבוד מורכבות יותר.תכונה זו מאפשרת לבנות מערכות זיכרון רב -תכליתיות עם יחסי גובה מותאמים אישית והמרות רוחב פס נתונים.בפועל, חסימת זיכרון RAM משפרת את הביצועים ביישומים הדורשים גישה מהירה לנתונים, כגון עיבוד אותות דיגיטליים (DSP).היכולת שלה לבצע פעולות קריאה/כתיבה מהירות משפרת את התפוקה ומפחיתה את החביון, ואילו פעולות זוגיות מבטיחות אמינות נתונים.יכולת העיצוב והיציאה הכפולה ויכולת המפלס הופכת את ה- RAM של RAM לכלי רב עוצמה ליצירת ארכיטקטורות זיכרון יעילות.ככל שהביקוש לעיבוד נתונים במהירות גבוהה גדל, ההבנה והמינוף של הפוטנציאל של Block RAM חשוב יותר ויותר בתכנון המערכת מבוסס FPGA.

הבדל עם RAM מופץ

זיכרון RAM חוסם דורש ניצול מלא במופע יחיד, כלומר אם יש צורך בפחות זיכרון ממה שמספק יחידת RAM בלוק, החלק הלא בשימוש הופך להיות לא זמין למטרות אחרות.זה יכול לגרום לחוסר יעילות ומשאבים מבוזבזים, במיוחד במערכות עם דרישות זיכרון דינאמיות או משתנות.לעומת זאת, RAM מבוזר מציע גמישות רבה יותר בכך שהוא מאפשר הקצאה מדויקת של הזיכרון הדרוש בלבד, מה שהופך אותו לאידיאלי ליישומים עם שינוי דרישות, כגון עיבוד נתוני זמן.ההבדלים האדריכליים הללו משפיעים על אסטרטגיות תכנון, כאשר RAM מבוזר לעתים קרובות מאפשר ניהול משאבים יעיל יותר, הפחתת צריכת החשמל ושיפור ביצועי המערכת.בחירה בין זיכרון RAM לחסימה ל- RAM מופץ תלויה ביישום הספציפי, באיזון מדרגיות, בביצועים וביעילות עלות.
