התפתחות ארכיטקטורות מיתוג Ethernet והמעבר למערכות חוצה מוטות מופצות

במדריך זה נבחן מקרוב את ההתפתחות של עיצובים של מתגי רשת, בהשוואה בין ארכיטקטורות ישנות כמו אוטובוס משותף וזיכרון משותף לגישה המהירה יותר והניתנת להרחבה.בין אם אתה מקצוען ברשת או פשוט מעוניין בטכנולוגיה, קבלת תובנה במערכות אלה תעניק לך הבנה ברורה יותר כיצד הרשתות של ימינו מנהלות את הגדלת עומסי הנתונים.

קָטָלוֹג

התפתחות ארכיטקטורות מיתוג אתרנט

אַדְרִיכָלוּת	שלב באבולוציה	תכונת המפתח	מגבלה ראשונית
מיתוג מסוג אוטובוס	שלב מוקדם	אוטובוס משותף לכל הנמלים	צוואר בקבוק ביצועים בגלל טענת האוטובוס
Crossbar + זיכרון משותף	שלב ביניים (פוסט -2000)	היברידי: קישורים נקודה לנקודה + זיכרון משותף	זיכרון משותף יכול להגביל את הביצועים
מופץ צולב	במה מודרנית	קישורים מפוזרים לנקודה לנקודה ומשימות מעבד	מורכב ויקר ליישום

ארכיטקטורת מיתוג מסוג אוטובוס

מתגי ה- Ethernet המוקדמים ביותר התבססו על ארכיטקטורות מיתוג מסוג אוטובוס, שם כל תנועת הנתונים הנכנסת והיוצאת שיתפה אוטובוס תקשורת פנימי נפוץ.עיצוב פשוט זה איפשר ליציאות מרובות להתחבר לאותו מסלול פנימי, אך הוא הגבל באופן טבעי את הביצועים הכוללים של המתג.ככל שיותר מכשירים חיברו ויצרו תנועה, המחלוקת והקונפליקטים הפנימיים עלו, מה שהוביל להשפלת ביצועים.האופי המשותף של האוטובוס פירושו שרוחב הפס לא הוקדש לנמלים בודדים, וכתוצאה מכך התנגשויות חביון ומנות ככל שהעומסי התנועה גדלו.למרות שארכיטקטורות מסוג האוטובוס היו קלות ליישום וחסכוניות עבור רשתות קטנות, הן הפכו לא מעשיות לסביבות ארגוניות רחבות היקף.חוסר היכולת להתמודד עם עומסי תנועה גבוהים והיעדר מדרגיות הובילו לירידתם.כדי לענות על הצורך ההולך וגובר בהעברת נתונים מהירה ואמינה יותר, מתגי אתרנט נאלצו להתפתח מעבר לתשתית משותפת זו לעיצובים מתוחכמים יותר.

ארכיטקטורת זיכרון משותפת +

כדי לטפל במגבלות המיתוג מבוסס האוטובוסים, התעשייה עברה לכיוון ארכיטקטורת הזיכרון המשותפת, שם איל זיכרון RAM במהירות גבוהה מאוחסן באופן זמני מנות נתונים נכנסות לפני שהעביר אותן ליעדיהם.ארכיטקטורה זו אפשרה למתג לטפל בזרמי נתונים מרובים בבת אחת, כאשר מנוע מיתוג מרכזי ניהל את החיבורים בין יציאות קלט לפלט.על ידי שימוש במאגר זיכרון משותף, המתג יכול היה להקצות באופן דינמי את רוחב הפס במקום שהיה נחוץ ביותר, ולשפר את היעילות הכללית.

עם זאת, כאשר מתגים שהוגדרו כדי לטפל בלאכות נוספות ועומסי תנועה גבוהים יותר, מערכות זיכרון משותפות החלו להיתקל בצוואר בקבוק ביצועים.מנוע המיתוג הריכוזי הפך לנקודת כישלון יחידה ונאבק לעמוד בקצב ההולך וגדל של חיבורים במקביל.בנוסף, עלות הזיכרון המהיר והמורכבות של ניהול הקצאת הזיכרון בכל הנמלים הפכו את הארכיטקטורה הזו לקיים פחות כלכלית עבור רשתות גדולות.

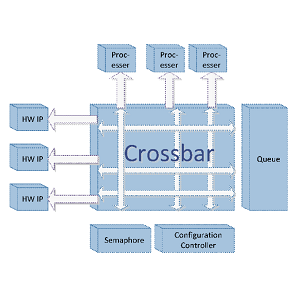

אתגר זה הוליד את ארכיטקטורת הזיכרון המשותפת של Crossbar +, פיתרון היברידי המשלב את ההיבטים הטובים ביותר של מיתוג חוצה מוטות וזיכרון משותף.מטריצת מתג ה- Crossbar מאפשרת חיבורים ישירים נקודה לנקודה בין יציאות, ומבטיחה העברת נתונים שאינה חוסמת במהירות תיל.במקביל, זיכרון משותף משמש למאגר באופן זמני מנות, ולשפר את יכולת המערכת להתמודד עם פרצי תנועה.בארכיטקטורה היברידית זו, היעילות של האוטובוס המשותף בתוך לוחות השירות ממלאת תפקיד בביצועי המערכת הכוללים.גישה זו מאזנת שיקולי עלות עם הצורך בתקשורת מהירה ולא חוסמת, מה שהופך אותה לבחירה פופולרית עבור מתגי אתרנט שפותחו לאחר 2000.

ארכיטקטורת חוצה מוטות מופצת

ככל שדרישות הרשת גדלו באופן אקספוננציאלי, והגיעו למהירויות של מאות GBPs עם ממשקי אתרנט מרובים של 10 גיגאביט, ארכיטקטורת המוטות המופצת התגלתה כפתרון להתגברות על מגבלות העיצובים הריכוזיים המסורתיים.בניגוד לארכיטקטורות קודמות, עיצוב המוטות המופץ מבזר את תהליך המיתוג, ומשלב מתגי חוצה מוטות הן בלוח הרשת המיתוג והן בלוחות השירות הבודדים.גישה מבוזרת זו מציעה מספר יתרונות:

מיתוג מקומי: לכל לוח שירות יש מתג חוצה מוטות משלו, ומאפשר להחליף מנות נתונים באופן מקומי מבלי שתצטרך תמיד לעבור דרך מנוע מיתוג מרכזי.זה מקטין את החביון ומשפר את הביצועים, במיוחד בתרחישים בעלי תנועה גבוהה.

הפרדת סוגי נתונים: הארכיטקטורה מבדילה בין נתוני לוח השירות לבין החלפת נתוני לוח רשת, ומקלה על שילוב שירותים בעלי ערך מוסף כגון חומות אש, מערכות גילוי פריצות (IDS), מאזני עומס ו- IPv6 תומכים ישירות בפלטפורמת המתג Core.מודולריות זו משפרת את הגמישות וההתאמה האישית של הרשת.

ארכיטקטורת מעבד מופצת: כדי לשפר עוד יותר את היעילות, ארכיטקטורת המוטות המופצת כוללת תכנון רב CPU.המעבד העיקרי בלוח הבקרה מפקח על הפעילות הכוללת של המתג, ואילו מעבדי משניים בלוחות השירות מטפלים במשימות מקומיות.חלוקת עבודה זו מצמצמת את העומס על לוח הבקרה המרכזי, ומשפרת את יעילות העברת המנות ויציבות המערכת.

המצב הנוכחי של ארכיטקטורת המתג

הנוף של ארכיטקטורת המתג חווה שינויים מדהימים במהלך השנים.תחילה נשלט על ידי דגם "האוטובוס המשותף" הישירה, הוא התפתח למערך "Crossbar + Memorky" המתקדם יותר, וכעת הוא מתקדם לקראת מסגרת "חוצה מוטות" לחלוטין.מסע זה לא רק מראה את הצעדים הטכנולוגיים שנעשו בעיצוב רשת, אלא גם מגלה מודעות ניואנסית לצרכים ההולכים וגוברים לרוחב הפס ויעילות תפעולית במערכות תקשורת עכשווית.

מעבר מאוטובוס משותף ל- Crossbar

ארכיטקטורת האוטובוסים המשותפת, למרות שהיא פשוטה וידידותית לתקציב, נתקלה לעתים קרובות באתגרים הקשורים למדרגיות וביצועים.ככל שנפח התנועה ברשת זינק, התברר יותר ויותר כי יש צורך בפתרון גמיש יותר.הופעת ארכיטקטורת ה- Crossbar סימנה נקודת מפנה, מה שמאפשר חיבורים בו זמנית מרובים תוך ביטול אפקטיבי של צווארי הבקבוק שפקדו תצורות אוטובוס משותפות.טרנספורמציה זו מילאה תפקיד בהגברת תפוקת הנתונים ומזעור ההשהיה לרשתות בעלות ביצועים גבוהים.

התפקיד של הזיכרון המשותף בתצורות חוצה מוטות

שילוב זיכרון משותף בעיצובים של חוצה מוטות שיפר את ניהול זרימת הנתונים.הגדרה זו מקדמת גישה ופיקוח יעילים של נתונים, ומעצימה מתגים לניהול נפחי נתונים גדולים יותר עם זריזות מדהימה.מודל הזיכרון המשותף הוכיח כמועיל בהגדרות בהן עיבוד נתונים מהיר חשוב, כמו מרכזי נתונים וסביבות מחשוב ענן.מערכות המשתמשות בארכיטקטורה זו חוו רווחים בולטים ביעילות תפעולית ובהפצת משאבים.

התקדמות לקראת מערכות חוצה מוטות המופצות לחלוטין

המעבר למערכות Crossbar המופצות לחלוטין מסמן את חזית החדשנות בארכיטקטורת המתג.תכנון זה לא רק מחזק מדרגיות אלא גם משפר את סובלנות התקלות, מה שמוביל למסגרת רשת עמידה יותר.על ידי פיזור בד המיתוג על צמתים שונים, המערכת יכולה להגיב באופן אדפטיבי לדרישות התנועה המשתנות, ובכך לייעל את הביצועים הכוללים.ההתפתחות של ארכיטקטורת המתגים מאוטובוס משותף למערכות חוצה מוטות המופצות לחלוטין משקפת התאמה משמעותית למורכבות של הרשתות המודרניות.כל אבולוציה התחילה לשיפורים במהירות, ביעילות ובאמינות, ומגלמת מסע בלתי נלאה אחר מצוינות בעיצוב רשת.ככל שהתעשיות הופכות להיות תלויות יותר ויותר במערכות תקשורת מתקדמות, ותופס שינויים אדריכליים אלה לפתיחת מלוא הפוטנציאל שלהם.החידושים המתמשכים בתחום זה מוכנים להגדיר מחדש את עתיד הרשתות, ומבטיחים כי מערכות יישארו מצוידות להתמודד עם דרישות הולכות וגוברות.
