כל מה שקשור לווסת המתח LM7809

ויסות מתח הוא אבן מפתח של אלקטרוניקה מודרנית, ומבטיחה ביצועים ואמינות עקביים על פני יישומים שונים.רגולטור המתח LM7809 מדגים את הצורך הזה על ידי מתן תפוקת 9 וולט יציבה, ומאפשר פעולה חלקה עבור מכשירים הרגישים לתנודות מתח.בין אם הפעלת בקרי מיקרו, חיישנים או נהגי מנוע, LM7809 בולט בפשטותו, אמינותו ויכולת ההסתגלות שלו.מאמר זה חופר בתכונות, המפרטים והיישומים של LM7809 של LM7809, ומספק תובנות חשובות עבורך במטרה לייעל את ויסות המתח בפרויקטים שלהם.

קָטָלוֹג

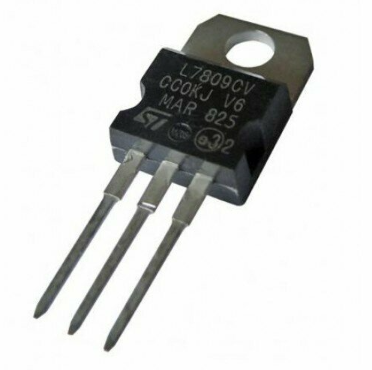

LM7809 סקירה כללית של רגולטור מתח

THE LM7809 הוא רגולטור מתח חיובי אמין IC, הנודע במתן פלט 9V קבוע ביישומים שונים.עם יכולתו להתמודד עם זרמים בין 1A ל- 1.5A, הוא מוצא שימוש נרחב בשדות כמו רובוטיקה ומערכות משובצות, בהן אספקת מתח עקבית היא רצינית.כדי להשיג ביצועים מיטביים, LM7809 דורש מתח קלט של לפחות 11 וולט, תוך שמירה על חדר ראש מינימלי של 2V בכדי לספק את תפוקתו המוסדרת.תכנון אספקת חשמל מתאימה עם שמורת קלט נאותה נדרש כדי להבטיח יעילות ולמנוע הפרעות בזרימת הכוח.

עם תמיכה במתחי קלט בגובה 35 וולט, LM7809 מוכיח התאמה גבוהה לסביבות בהן תנודות מתח נפוצות, כמו אלקטרוניקה לרכב ומכשירי שדה.היכולת שלה להתמודד עם נחשולי מתח משפרת את האמינות, מה שהופך אותו לבחירה מועדפת עבורך מערכות עם תנאי קלט משתנים.עם זאת, נעשה שימוש בניהול פיזור חום, שכן הפרש המתח בין קלט לפלט מייצר חום.נדרש תכנון תרמי נכון, כולל שימוש בחימי חימום מתאימים, כדי להבטיח פעולה יעילה ולהרחיב את אורך החיים של המכשיר.

מאפיינים מובנים כמו כיבוי תרמי והגנה על מעגל קצר משפרות עוד יותר את האמינות של LM7809, תוך שמירה עליה בתנאים שליליים.הגנות אלה הופכות את הרגולטור בעל ערך בהקשרים מסחריים וחינוכיים כאחד, ומציעים לא רק ביצועים אמינים אלא גם הזדמנויות ללמידה מעשית על בטיחות במעגלים.אמצעי הגנה משובצים אלה תורמים למעשיות שלה ביישומים הדורשים אמינות גבוהה ותחזוקה נמוכה, וממצקים את תפקידה כוויסות מתח מגוון IC.

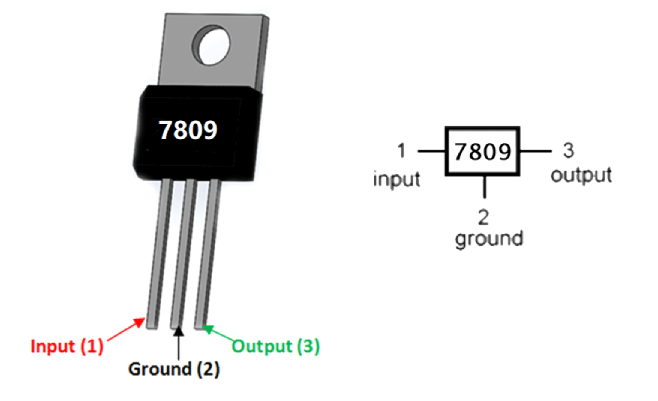

פריסות סיכה

מספר סיכה מספר	שם סיכה	תֵאוּר
1	קלט (V+)	מתח כניסה לא מוסדר
2	טָחוּן	מחובר לקרקע
3	פלט (VO)	פלטים מוסדרים +9V

תכונות

תכונה	פרטים
טווח הפלט הנוכחי	1a עד 1.5 א
יעילות עלות	כֵּן
התאמת יישום	יישומים מסחריים
מתח יציאה	פלט 9V יציב ועקבי
מתח כניסה מקסימלי	35V DC
הצריכה הנוכחית המתנה	נמוך במיוחד, רק 8ma
מתח קלט מינימלי נדרש	11V
מתח קלט מקסימלי מותר	35V
יחס דחיית אספקת חשמל (PSRR)	55 dB
סובלנות מתח יציאה	9V ± 4%
מתח נשירה (VI-VO)	2.0V
סוג פלט	קָבוּעַ
הגנה תרמית וזרם	עומס יתר תרמי פנימי וזרם קצר במעגל מגביל
טמפרטורת צומת מקסימאלית	125 מעלות צלזיוס
סוגי חבילות	TO-220, TO-3, KTE

מפרטים טכניים

סוּג	פָּרָמֶטֶר
זרם אספקה ​​נומינלי	5 mA
זרם שקט	8 מ.א.
תצורת פלט	חִיוּבִי
נשירה מתח (מקסימום)	2v @ 1a טיפוס
מיקום מסוף	אֶחָד
תכונות הגנה	מעל טמפרטורה, קצר חשמל
מתח נשירה	2V
מתח נשירה 1-nom	2V
דיוק מתח יציאה	4%

שיקולים תרמיים עבור ווסת המתח 7809

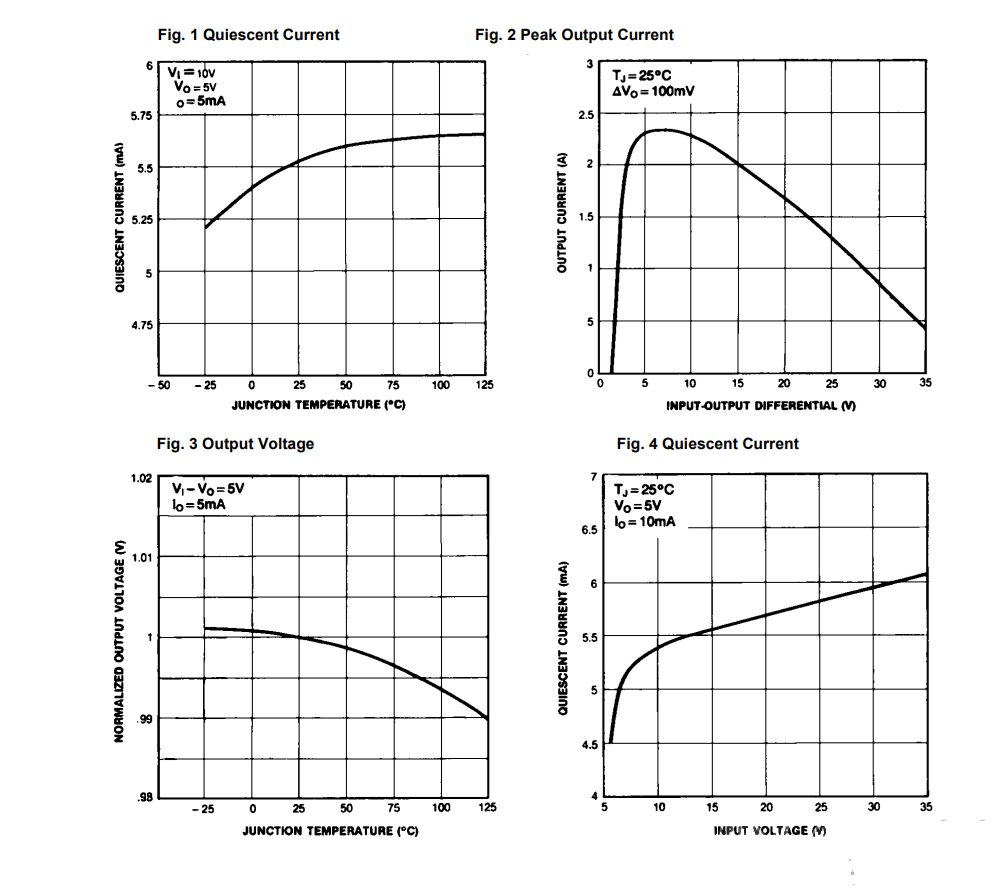

LM7809 מאפייני ביצועים טיפוסיים

ה- 7809 רגולטור המתח מפורסם לא רק בגלל דיוקו בתפוקה אלא גם ביכולתו הייחודית לספק אספקת מתח חלק להפליא, ולעתים קרובות עולה על ממירי DC-DC רבים מבחינה זו.עם זאת, יצירת חום רב יותר היא תוצר לוואי ראוי לציון של תכונה זו.חלקות מעולה זו נובעת במידה רבה מנוכחות טרנזיסטור מעבר לסדרה בפלט, שממלא תפקיד מפתח לבלום עודף מתח.

כדי להבחין בכמות ההספק המתפוגגת, ניתן למרוח את הנוסחה: (מתח קלט - מתח יציאה) x זרם יציאה.נניח שמתח הקלט הוא 12V עם זרם פלט מתאים של 1A.במצב זה, פיזור החשמל מחושב כ- 3 וואט, מה שמרמז כי רצוי לאסטרטגיות ניהול תרמיות יעילות, כגון קשיחות חימום.

ההכרח לניהול חום מתברר שכן פיזור הרגולטור עולה על 1.25 וואט - הסף שמעבר לו נדרש קירור נוסף.בתכנון מעגלים, הבטחת פיזור חום מספיק היא משימה אולטימטיבית שימושית לשמירה על ביצועים וגם אמינות של המערכת.

השימוש ב- 7809 לאספקת חשמל קבועה של 9 וולט

ווסת מתח 7809 ממלא תפקיד אולטימטיבי במתן תפוקת כוח 9V אמינה בתרחישים שבהם סביבת הקלט עשויה להשתנות.זה מטפל ביעילות במתחי קלט בין 11V ל- 35V, ומבטיח זרם פלט קבוע העולה בדרך כלל 1A, כאשר יכולות שיא מגיעות עד 2.2 א.זה הופך את זה לבחירה מתאימה עבורך שמעריכים אמינות.

כאשר מקור הכוח ממוקם במרחק של יותר מ -10 סנטימטרים מאתר ההתקנה, תוך שילוב קבל קלט של 0.33UF ומעלה.בחירת קבלים עם התנגדות נמוכה לסדרה (ESR) יכולה לעזור להפחית את אובדן האנרגיה.תצורות אלה ממלאות תפקיד בולט בהגברת הביצועים של ווסת המתח, בעיקר בשמירה על יציבות בתוך תנאים משתנים.

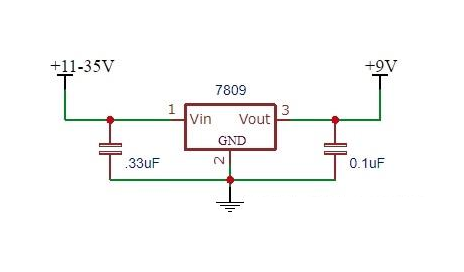

7809 רגולטור 9V עם כובעי עוקף

L7809 משמש כווסת מתח +9V

הוספת קבל תפוקה 0.1UF אופציונלי יכול לשפר את התגובה החולפת של ה- 7809 באופן משמעותי.זה מוביל לשיפורים בולטים כאשר מתמודדים עם תנודות במתח העומס או במתח הקלט, ובכך מגדיל את החוסן הכללי של המערכת.למרות שתורגל בדרך כלל, זה תובנה לחקור תצורות מותאמות אישית לדרישות סביבתיות ספציפיות.

דגמים שווים

• • LM7806

• • LM7824

• • LM7815

• • LM7812

• • LM317

• • LM7905

• • LM7912

יישומים

בקרי מיקרו וחיישנים

ה- LM7809 משמש בהרחבה בכדי לספק תפוקת 9V עקבית, המתאימה לרוב למיקרו -בקרים וחיישנים.היכולת של מכשיר זה לשמור על ביצועים למרות מתחי קלט משתנים תומכת בשלמות נתוני חיישנים רגישים ופעילויות בקר מיקרו, ובסופו של דבר משפרות את העמידות של מערכות אלקטרוניות.הבטחת ויסות מתח יעיל לרוב נמשכת ביישומים מעשיים כדי להימנע מבעיות כמו שחיתות או אובדן של נתונים במיקרו -בקרים.

הפחתת מתח

כאשר יש צורך בצמצום מדויק ממתחים גבוהים יותר ל- 9V, LM7809 מצטיין בשל מיומנותו במזעור חוסר עקביות המתח.תכונה זו חשובה במיוחד בתרחישים שבהם מכשירים, כמו מערכות אוטומציה ביתיות מתוחכמות או אלקטרוניקה ניידת, חשופים לאיומי מתח יתר.שילוב ה- LM7809 מפחית את הסבירות לפגיעה הנגרמת כתוצאה משונות מתח קלט.

מסגרות אספקת חשמל

בתוך מערכות אספקת חשמל, LM7809 מוכר כמי שמספק תפוקה עקבית, שימושי לפעולות רגילות.הן בהגדרות התעשייתיות והן במוצרי הצרכנים, היא מונעת שיבושי חשמל העלולים לגרום לתקופות יקרות או ניהול כושל של נתונים.ההגנה התרמית המובנית שלה מוסיפה שכבה של חוסן, ומאפשרת ל- LM7809 לטפל בתנאים חולפים הנפוצים בסביבות.

נהגי מנוע

כאשר משתמשים בו בהגדרות נהגי מנוע, LM7809 מספק את היציבות הדרושה למנועים לביצוע בעקביות.תכונה זו היא עיקרית ליישומים כמו רובוטיקה או ייצור דיוק, שם על מנועים לפעול במהירויות או מומנט ייעודיים.יכולתו של הרגולטור להחליק תנודות מתח מבטיחה את היעילות התפעולית.

טעינת סוללה וכוח סולארי

במערכות טעינה של סוללות ומערכות כוח סולאריות, LM7809 ממלאת תפקיד בסיסי במתן מתח טעינה קבוע, ובכך מאריך את חיי הסוללה ויעילותו.זה מועיל לרוב במערכות סולאריות עם מתחי כניסה משתנים לאורך כל היום.שילוב ה- LM7809 תומך במחזור טעינה אופטימלי בתנאי קלט מגוונים.

בקרי מיקרו

ה- LM7809 מתפקד כמקור כוח ראשוני עבור בקרי מיקרו, מקלה אתגרים הקשורים לרגישות כוח ועקביות.אספקת חשמל קבועה משמשת בהגדרות מורכבות בהן יציבות כוח מדויקת מבטיחה פעולה חלקה של משימות מונעות מיקרו-מעבד.

רגולטורים מתכווננים וניהול שוטף

LM7809 הוא בעל ערך כחלק ממערכות הרגולטור המתכווננות, בהן נדרשות רמות מתח שונות לשלבים שונים.זה גם מסייע במצבים בהם נדרשות מגבלות שוטפות, מה שמגן על מכשירים קשורים זה לזה מפני נחשולים בלתי צפויים.על ידי שילוב ה- LM7809, אתה יכול להבטיח לא רק קביעות מתח אלא ניהול שוטף אפקטיבי, שיקול שעשוי להיעדר בעיצובים רחבים יותר של מערכת.

מערכות אספקה ​​כפולות

במערכות אספקה ​​כפולות הדורשות הגנת קוטביות תפוקה, LM7809 מציע הגנה מפני חיבורים שגויים.היבט זה נדרש בעיצובים אלקטרוניים מורכבים שבהם קוטביות הפוכה יכולה להוביל לנזק לרכיבים.היכולת של ה- LM7809 לסבול תנאים כאלה מבלי לאבד ביצועים מציגה חוסן עיקרי, ותורמת להפעלת מערכת ללא הפרעה.

מודל CAD

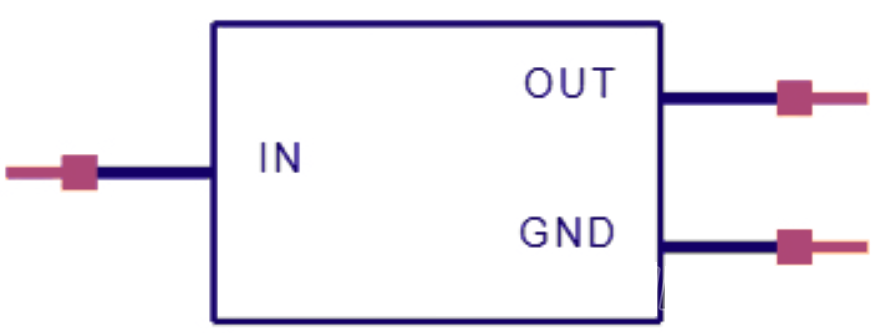

סֵמֶל

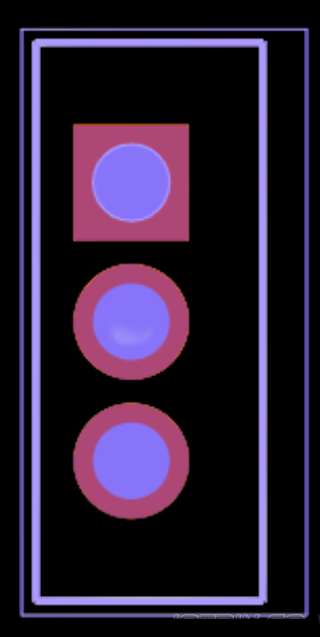

עָקֵב

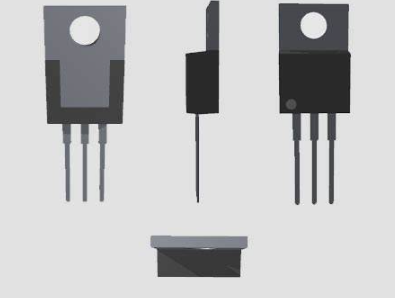

מודל תלת מימד

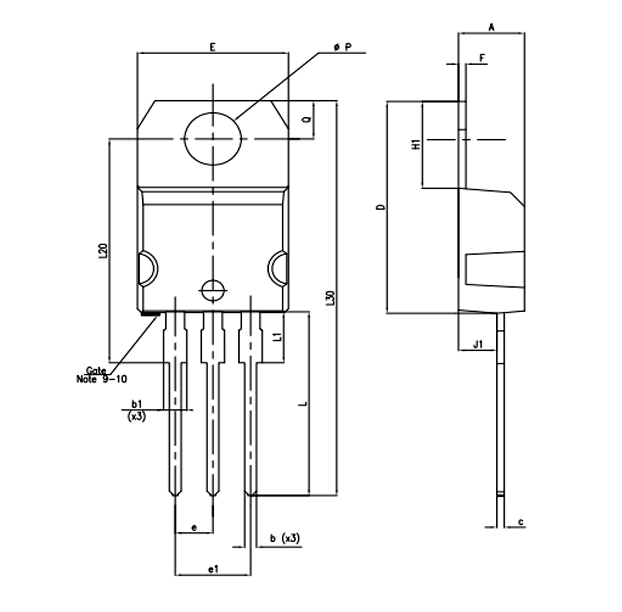

דגם 2D של LM7809

מַסְקָנָה

רגולטור המתח LM7809 הוא פיתרון מהימן לשמירה על תפוקת 9 וולט קבועה, ומדגימה ביצועים מדהימים ביישומים אלקטרוניים מגוונים.העיצוב הפשוט שלו, בשילוב עם תכונות חזקות כמו הגנה תרמית ובטיחות קצרת מעגל, מבטיח אמינות הן באב-טיפוס והן במערכות מוגמרות.על ידי התייחסות לאתגרים כמו תנודות מתח ופיזור חום, LM7809 משפר את היעילות ואת אריכות החיים.ככל שהטכנולוגיה מתפתחת, LM7809 ממשיך למלא תפקיד דינאמי בהעברת כוח יציב, טיפוח חדשנות והבטחת עמידותם של עיצובים אלקטרוניים עבורך.
