EPF8820AQC208-4 FPGA: תכונות, מפרטים, תכנות וגליון נתונים

מדריך זה עוסק ב- EPF8820AQC208-4, שבב חזק וגמיש הנקרא FPGA (מערך שער לתכנות שדה).שבב זה משמש לבניית מערכות דיגיטליות בהתאמה אישית כמו אלה שנמצאו ברשתות AI, 5G, מכשירים חכמים ומכונות מפעל.במדריך זה תלמד מה השבב יכול לעשות, את התכונות העיקריות שלו, איך הוא עובד וכיצד לתכנת אותו למשימות שונות.

קָטָלוֹג

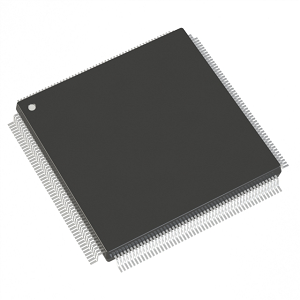

EPF8820AQC208-4 סקירה כללית

THE EPF8820AQC208-4 הוא חלק מסדרת Flex 8000 של אינטל של מערכי שער הניתנים לתכנות שדה (FPGAs), שתוכננה במקור על ידי Altera.דגם זה כולל 84 חסימות מערך לוגיקה (מעבדות) ומציע 152 סיכות קלט/פלט עטופות בחבילה שטוחה של 208 פינים (QFP).סדרה זו ידועה בשילוב הארכיטקטורה המפורטת ויכולת הרשמה הנרחבת של FPGAs מסורתיים עם המהירות והעיכובים בין חיבור בין התקני לוגיקה לתכנות (EPLDS), מה שהופך אותה לבחירה רב -תכליתית ליישומים כמו עיבוד אותות דיגיטליים ומניפולציה של נתיבי נתונים.מכשירי Flex 8000, כולל EPF8820AQC208-4, נבדלים על ידי ממשק הקלט/פלט הרב-מולטי שלהם, ומאפשרים להם להסתגל למתחי מערכת שונים, מה שמגדיל את תאימות הגמישות והגמישות של המערכת.תכונה זו שימושית בסביבות דיגיטליות מורכבות בהן רמות מתח משתנות נפוצות.המשפחה כוללת גם דגמים אחרים כמו EPF81500A, EPF81188A, EPF8820A ו- EPF8636A, כולם חולקים תכונות דומות אך מותאמות לצרכי קנה מידה שונים.

אם אתם מחפשים לנצל את טכנולוגיית ה- FPGA המתקדמת לעסק שלכם, שקול לבצע איתנו הזמנה בתפזורת מכיוון ש- EPF820AQC208-4 מספק תערובת מרשימה של ביצועים וגמישות.

דגמי EPF8820AQC208-4 CAD

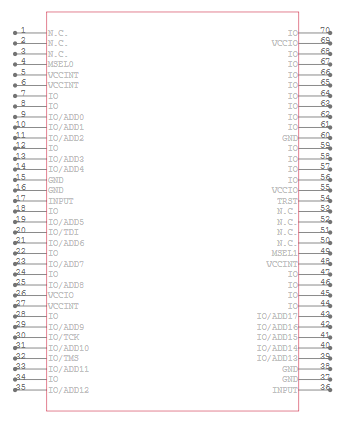

EPF8820AQC208-4 סמל

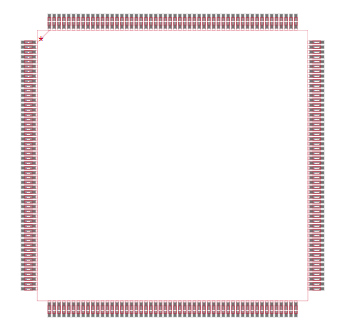

EPF8820AQC208-4 טביעת רגל

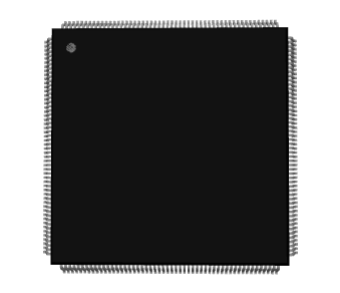

EPF8820AQC208-4 דגם תלת מימד

תכונות EPF8820AQC208-4

• • יכולת היגיון: EPF8820AQC208-4 מצויד ב 8,000 שערי לוגיקה ו- 672 אלמנטים לוגיים, ומספק פלטפורמה חזקה ליישום פונקציות דיגיטליות מורכבות.יכולת לוגיקה גבוהה זו מאפשרת יישומי תכנון רב -תכליתי, המספקת למגוון רחב של משימות חישוביות ועיצובים לוגיים דיגיטליים.

• • סיכות קלט/פלט: עם 152 סיכות קלט/פלט, FPGA זה מציע אפשרויות קישוריות נרחבות, מה שהופך אותו להתאמה מאוד לדרישות ממשק מרובות.תכונה זו מבטיחה שהיא יכולה לנהל מספר זרמי נתונים בו זמנית, אידיאלי ליישומים הדורשים קישוריות גבוהה כמו מערכות טלקומוניקציה ועיבוד אותות דיגיטלי מורכב.

• • חסימות לוגיקה הניתנות להגדרה (CLBS): המכשיר כולל 84 חסימות לוגיקה הניתנות להגדרה, שהם התכונות האדריכליות העיקריות המספקות את הגמישות ליישום מעגלי לוגיקה מותאמים אישית.ניתן לתכנת כל CLB לביצוע מגוון פונקציות לוגיות, מה שמשפר את יכולת ההסתגלות של ה- FPGA לדרישות הפרויקט הספציפיות.

• • מתח הפעלה: FPGA זה פועל בטווח מתח אספקה ​​של 4.75 וולט עד 5.25 וולט, המתאים לדרישות הכוח של מערכות דיגיטליות סטנדרטיות.טווח מתח זה מבטיח פעולה ותאימות יציבה עם מעגלים דיגיטליים 5V טיפוסיים, ומזער את הצורך ברכיבי ויסות מתח נוסף.

• • טווח טמפרטורות: מיועד לתפקד ביעילות בטווח טמפרטורות בין 0 ° C ל- 70 מעלות צלזיוס, EPF8820AQC208-4 מתאים להפעלה ברוב הסביבות המבוקרות.גמישות טמפרטורה זו מבטיחה ביצועים אמינים במגוון הגדרות, החל מיישומים תעשייתיים ועד אלקטרוניקה צרכנית, כאשר תנודות הטמפרטורה יכולות להוות דאגה.

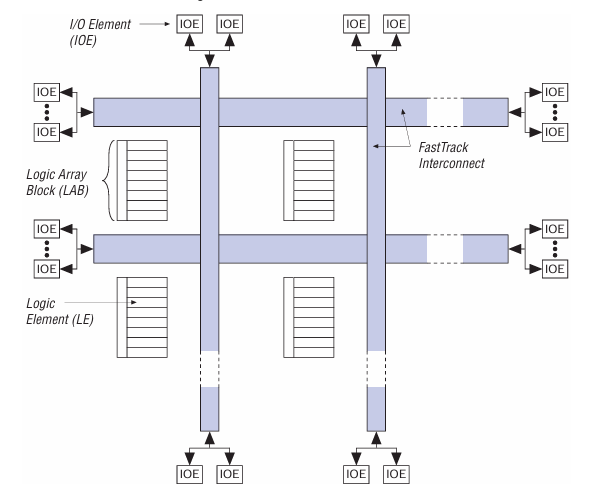

EPF8820AQC208-4 תרשים בלוק

התרשים ממחיש את הארכיטקטורה הפנימית של FPGA של Altera Flex 8000, במיוחד עבור EPF8820AQC208-4 הֶתקֵן.בבסיס המבנה נמצאים בלוקי מערך לוגיים (מעבדות), שהם אשכולות של אלמנטים לוגיים (LES).מעבדות אלה מופצות על פני השבב ומשמשות כאבני הבניין העיקריות ליישום פונקציות לוגיות.כל LE במעבדה יכולה לבצע פעולות לוגיקה בסיסיות, והמעבדות פועלות יחד ליישום מערכות דיגיטליות מורכבות.סביב המעבדות נמצאות אלמנטים של קלט/פלט (IOE), המונחים לאורך פריפריה של המכשיר.IOEs אלה מטפלים באינטראקציה בין היגיון פנימי לאותות חיצוניים, מה שהופך אותם לחשובים לשילוב ה- FPGA עם רכיבים אחרים במערכת.ה- IOEs מתחברים להיגיון הפנימי דרך חיבור ה- FastTrack, רשת ניתוב ייעודית המקשרת ביעילות IOES, מעבדות ורכיבים פנימיים אחרים.חיבור זה מאפשר לאותות לנוע במהירות על פני ה- FPGA, מה שמבטיח עיבוד נתונים במהירות גבוהה ונתיבי תקשורת אמינים.

מפרטים EPF8820AQC208-4

סוּג	פָּרָמֶטֶר
יַצרָן	Altera/Intel
סִדרָה	Flex 8000
אריזה	מַגָשׁ
סטטוס חלק	מְיוּשָׁן
מספר המעבדות/CLBs	84
מספר אלמנטים/תאים לוגיים	672
מספר קלט/פלט	152
מספר השערים	8000
מתח - אספקה	4.75V ~ 5.25V
סוג הרכבה	הר השטח
טמפרטורת הפעלה	0 ° C ~ 70 ° C (Ta)
חבילה / מקרה	208-BFQFP
חבילת מכשירי ספק	208-PQFP (28x28)
מספר מוצר בסיס	EPF8820

יישומי EPF8820AQC208-4

בינה מלאכותית (AI)

ה- FPGA מנוצל ב- AI להאצת אלגוריתמים למידת מכונות ומאפשר יישומי רשת עצבית יעילה.היכולת שלה להגדרה מחדש מאפשרת לו להסתגל למודלים ומשימות שונות של AI, מה שהופך אותו למרכיב חשוב בפיתוח יישומי AI מגיבים.

טכנולוגיית 5G

בתקשורת 5G, יכולות העיבוד החזקות של EPF8820AQC208-4 הן נהדרות לניהול פרוטוקולים מורכבים וטיפול בכמויות גדולות של נתונים.זה הופך את זה לאידיאלי עבור תחנות בסיס ותשתיות רשת הדורשות עיבוד נתונים וביצועים במהירות גבוהה.

מחשוב ענן

ה- FPGA משמש בסביבות מחשוב ענן כדי לשפר את מהירויות עיבוד הנתונים ולשפר את יעילות עומס העבודה.הרבגוניות שלה בטיפול במשימות מקבילות הופכת אותה לבחירה מצוינת להאצת יישומים ושירותים מבוססי ענן.

טכנולוגיה אלחוטית

זה אינטגרלי למערכות תקשורת אלחוטיות, התומך במגוון טכנולוגיות החל מ- Wi-Fi לרשתות סלולריות מתקדמות.יכולת ה- FPGA לעבד פרוטוקולי תקשורת מרובים בו זמנית הופכת אותה לצורך בפיתוח ושיפור מכשירים אלחוטיים.

בקרה תעשייתית

במסגרות תעשייתיות, EPF8820AQC208-4 משמש במערכות אוטומציה בהן הדיוק והאמינות חשובים.זה מאפשר בקרה ומעקב אחר תהליכים תעשייתיים, תורם ליעילות ובטיחות מוגברת בסביבות ייצור.

Internet of Things (IoT)

ה- FPGA ממלא תפקיד בתשתיות IoT על ידי עיבוד וניתוח נתונים משלל חיישנים ומכשירים.יכולת זו היא המפתח לאפשר ערים חכמות, בתים חכמים ויישומי IoT אחרים שבהם נדרשת קבלת החלטות מהירה על בסיס נתוני חיישנים.

ציוד רפואי

בתחום הרפואי, EPF8820AQC208-4 משפר את היכולות של ציוד אבחון והדמיה, כמו גם מערכות ניטור מטופלים.כוח העיבוד שלה מבטיח ניתוח מהיר ומדויק באבחון וטיפול רפואי.

EPF8820AQC208-4 חלקים דומים

• • EPF8820AQC208-2

• • EPF8820AQC160-4

• • EPF8820ATC144-3

יתרונות EPF8820AQC208-4

יכולות עיבוד מקבילות

EPF8820AQC208-4 מצטיין בסביבות הדורשות פעולות מרובות בו זמנית בגלל ארכיטקטורת העיבוד המקבילה המובנית שלה.יכולת זו מאפשרת לה לבצע ביצועים טובים יותר מבקרי מיקרו ומעבדים מסורתיים המעבדים משימות ברצף, מה שהופך אותו לאידיאלי ליישומים כמו עיבוד וידאו, מניפולציה של נתונים מורכבים וניטור מערכות.

חיבור חומרה מחדש

אחד הבולטים של ה- FPGA הוא יכולתו להיות מוגדרת מחדש לאחר הפריסה.פירושו של תביעות מחדש זו פירושו שתוכלו לעדכן את הפונקציונליות של המכשיר ולהסתגל לסטנדרטים או פרוטוקולים חדשים ללא צורך בהחלפת חומרה.גמישות זו היא בעלת ערך בענפים שבהם ההתקדמות הטכנולוגית היא מהירה ותכופה, ומאפשרת תועלת ממושכת ומגנה על השקעות.

התאמה אישית ליישומים ספציפיים

המכשיר מאפשר התאמה אישית עמוקה לעמוד בדרישות מדויקות של משתמש או יישום ספציפי ליישום.ניתן לתכנת את ה- FPGA לביצוע פונקציות לוגיקה מיוחדות, למיטוב המכשיר למשימות ספציפיות, מה שבתורו משפר הן את הביצועים והן את היעילות.רמת התאמה אישית זו היא יתרון ביישומי מותאם אישית ונישה שבהם פתרונות מחוץ למדף אינם מספקים.

אבות -טיפוס מהיר ופיתוח

ה- EPF8820AQC208-4 תומך באב-טיפוס מהיר, המאפשר לחזור ולשכלל את העיצובים שלהם במהירות.יכולת פיתוח מהירה זו מפחיתה זמן לשוק למוצרים חדשים ומאפשרת לחברות להגיב בצורה מהירה יותר לצרכי השוק או משמרות טכנולוגיות.זה יתרון במגזרים תחרותיים שבהם היותה ראשונה יכולה להגדיר מנהיגות בשוק.

שילוב של מספר פונקציות

עם יכולת ההיגיון המשמעותית שלה ואפשרויות קלט/פלט רבות, ה- FPGA יכול לשלב פונקציות מרובות על שבב יחיד.שילוב זה מצמצם את הצורך ברכיבים מרובים ברורים, מפשט את העיצוב, מצמצם טביעת רגל חומרה ועלולים להוריד עלויות.שילוב כזה מועיל ביצירת מכשירים אלקטרוניים קומפקטיים ויעילים יותר, במיוחד במערכות אלקטרוניקה ומטבעות.

EPF8820AQC208-4 שלבי תכנות

1. כניסה לעיצוב: שלב זה כולל הגדרת מעגלי ההיגיון ופונקציונליות המערכת שה- FPGA יישם.אתה יכול להשתמש בשיטות שונות כמו לכידה סכמטית, תיאור חומרה שפות כמו AHDL, VHDL או Verilog ועריכת צורת גל.תוכנת הפיתוח של MAX+Plus II של Altera מספקת כלים לכל השיטות הללו, ומאפשרת את הכניסה והארגון של העיצוב שלך.

2. אוסף וסינתזה: לאחר כניסת העיצוב, יש לערוך אותו ולסונתז אותו.תהליך זה כרוך בתרגום העיצוב ברמה הגבוהה לפורמט הממפה על המערך הפיזי של ה- FPGA של בלוקים לוגיים ואדריכלות ניתוב.כלי הסינתזה בתוך Max+Plus II בודק שגיאות לוגיות, מיטב את העיצוב למהירות ואזור ומכין אותו ליישום הפיזי ב- FPGA.

3. ניתוח סימולציה ותזמון: לפני שתכנת פיזית את ה- FPGA, חשוב לדמות את העיצוב כדי להבטיח שהוא יתנהג כצפוי.סימולציה עוזרת לאמת ניתוח נכונות וניתוח תזמון פונקציונלי, מה שמבטיח כי כל הפעולות בתוך ה- FPGA עומדות באילוצי התזמון שצוינו.שלב זה מסייע בזיהוי ותיקון שגיאות לפני התצורה, חיסכון בזמן ומשאבים המעורבים באגים לאחר התצורה.

4. יצירת נתוני תצורה: ברגע שהעיצוב מאומת ומוכן, השלב הבא הוא לייצר את נתוני התצורה.נתונים אלה הם קובץ בינארי המכיל את כל המידע הדרוש כדי להגדיר את חסימות ההיגיון של ה- FPGA וקישוריות על פי העיצוב.קובץ זה נוצר על ידי תוכנת הפיתוח ומשמש לתכנת ה- FPGA.

5. תצורת מכשירים : לאחר הכנת נתוני התצורה, ניתן לתכנת את ה- EPF8820AQC208-4 FPGA בשיטות שונות המותאמות לדרישות מערכת שונות.התצורה הסדרתית הפעילה (AS) מאפשרת ל- FPGA לשלוט על התהליך, תוך התחברות ישירות למכשיר תצורה סדרתי.לחלופין, בשיטת הפעילה המקבילה למעלה/למטה (APU/APD), ה- FPGA טוען נתונים ממכשיר תצורה מקביל, ומנהל באופן פעיל את זרימת הנתונים.עבור הגדרות פשוטות יותר, האפשרות הסידורית הפסיבית (PS) מאפשרת לבקר חיצוני לשלוח נתונים סידוריים ישירות ל- FPGA ללא התערבותו בתהליך הבקרה.לבסוף, הגישה הפסיבית המקבילה הסינכרונית/אסינכרונית (PPS/PPA) משתמשת באוטובוס נתונים מקביל הנשלט על ידי בקר חיצוני לתכנת ה- FPGA.הבחירה בתכנית תצורה מוכתבת בעיקר על ידי צרכי היישום הספציפיים והמשאבים הזמינים בארכיטקטורת המערכת, ומבטיחים גמישות ויכולת הסתגלות בפריסת FPGA.

7. תצורה מחדש במערכת: תכונה זו מאפשרת לתכנת מחדש את ה- FPGA בזמן שהיא עדיין פועלת בתוך המערכת.זה שימושי ליישומים הדורשים עדכונים ללא השבתה או למערכות שחייבים להסתגל לפונקציות חדשות ללא שינויים בחומרה.זה כרוך בהגדרת FPGA באופן חלקי או באופן מלא על ידי טעינת נתוני תצורה חדשים תוך שמירה על הפעילה של המערכת.

EPF8820AQC208-4 מידות אריזה

• • סוג חבילה: 208 פינים PQFP (חבילה שטוחה של ארבע פלסטיק)

• • גודל החבילה: 28 מ"מ x 28 מ"מ

• • סוג הרכבה: הר השטח

יצרן EPF8820AQC208-4

EPF8820AQC208-4 מיוצר על ידי אינטלבעקבות רכישתה של חברת Altera Corporation בשנת 2015. במקור שפותח על ידי Altera כחלק מסדרת FPGAs Flex 8000 של FPGAs, מכשיר זה משקף את מורשת אלתרה בייצור התקני לוגיקה תכנותיים גמישים וצפיפות גבוהה המותאמים לעיצובים דיגיטליים בהתאמה אישית.לאחר הרכישה, אינטל שילבה את קווי המוצרים של Altera בקבוצת הפתרונות הניתנת לתכנות שלה, מה שמבטיח המשך תמיכה וקידום של FPGA Technologies תחת מותג אינטל.כתוצאה מכך, ה- EPF8820AQC208-4 מוכר כעת רשמית כמוצר של Intel FPGA, אם כי הוא שומר על מספר החלק המקורי של ALTERA.

מַסְקָנָה

ה- EPF8820AQC208-4 בולט כפתרון גמיש ועוצמתי למערכות דיגיטליות מודרניות הדורשות עיבוד מהירות גבוהה, שילוב ברמת המערכת ושיפור שדה מחדש.מגובה על ידי Legacy של אינטל ומצוינות העיצוב של אלתרה, היא תומכת ביישומים מגוונים מלמידת מכונות לתקשורת אלחוטית ואוטומציה תעשייתית.מדריך זה מצייד תובנות לגבי מינוף היכולות המלאות של ה- FPGA הזה, בין אם אתה אבות -טיפוס, קנה מידה של ייצור או מיטוב זרימות עבודה דיגיטליות מתקדמות.

גיליון נתונים PDF

EPF8820AQC208-4 גיליונות נתונים:

Flex 8000.pdf
