ביתבלוגEP1C4F324C7N FPGA: גיליון נתונים, תכונות, תכנות ומפרט
ב- 2025/04/1 2,066

EP1C4F324C7N FPGA: גיליון נתונים, תכונות, תכנות ומפרט

מדריך זה עוסק ב- EP1C4F324C7N, סוג של שבב FPGA שנעשה על ידי אינטל.זה נהדר לפרויקטים שצריכים ביצועים חזקים אך גם צריכים להישאר בתקציב.במאמר זה תלמד מה השבב הזה יכול לעשות, איך הוא עובד, איפה הוא משמש ואיך לתכנת אותו.בין אם אתם עובדים על אלקטרוניקה למכוניות, מפעלים או אפילו מכשירים ביתיים, מדריך זה יעזור לכם להבין מדוע EP1C4F324C7N הוא בחירה חכמה וגמישה.

קָטָלוֹג

1. EP1C4F324C7N סקירה כללית
2. EP1C4F324C7N דגמי CAD
3. תכונות EP1C4F324C7N
4. EP1C4F324C7N תרשים בלוק
5. EP1C4F324C7N מפרטים
6. יישומי EP1C4F324C7N
7. EP1C4F324C7N חלקים דומים
8. EP1C4F324C7N שלבי תכנות
9. יתרונות EP1C4F324C7N
10. EP1C4F324C7N מידות אריזה
11. יצרן EP1C4F324C7N
12. מסקנה

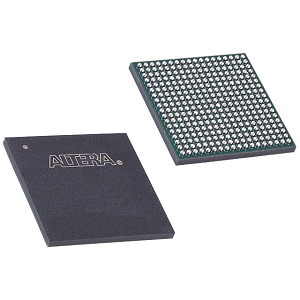

 EP1C4F324C7N

סקירה כללית של EP1C4F324C7N

THE EP1C4F324C7N הוא חלק מסדרת ה- FPGA של Cyclone® של אינטל, שתוכננה במיוחד ליישומים חסכוניים הדורשים איזון טוב של ביצועים ועלות נמוכה.FPGA זה כולל 4,000 אלמנטים לוגיים ו -400 חסימות מערך לוגיקה (מעבדות), ומספקות יכולות חזקות לעיצובים מורכבים מתונים.זה כולל 76.5 קילוביץ של סך ה- RAM ותומך עד 249 סיכות קלט/פלט, מה שהופך אותו למגוון מאוד עבור דרישות ממשק שונות.ה- EP1C4F324C7N מצויד בתדרים של עד 320 מגהרץ ועם טווח מתח אספקה ​​של 1.425V עד 1.575V, EP1C4F324C7N מצויד לטיפול ביישומים תובעניים.הוא תומך במגוון רחב של תקני קלט/פלט כמו LVTTL, LVCMOS, SSTL-2 ו- SSTL-3, והוא תואם לסוגי זיכרון חיצוניים כמו DDR SDRAM, משפר את התועלת שלה בעיבוד אותות דיגיטלי, מחשוב משובץ ומערכות אוטומציה.

אם אתה מחפש לשמור על הפעילות שלך פועלת בצורה חלקה עם טכנולוגיה אמינה, הצבת הזמנה בתפזורת של FPGA זה איתנו יכולה לעזור להבטיח שיש לך את הזמינות והעקביות הדרושה לך לפרויקטים שלך.

דגמי CAD של EP1C4F324C7N

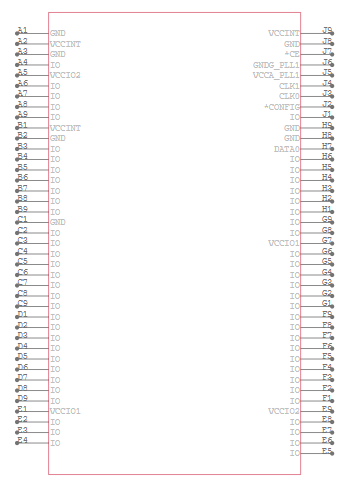

EP1C4F324C7N Symbol

EP1C4F324C7N סמל

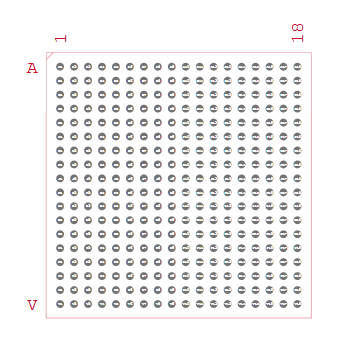

EP1C4F324C7N Footprint

טביעת רגל EP1C4F324C7N

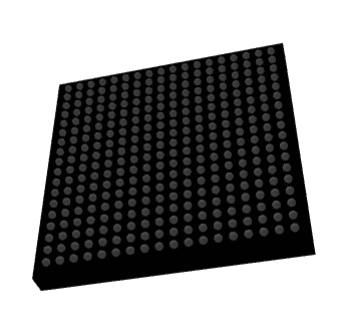

EP1C4F324C7N 3D Model

EP1C4F324C7N דגם 3D

תכונות EP1C4F324C7N

• • אלמנטים לוגיים: ה- FPGA מכיל 4,000 אלמנטים לוגיים המאפשרים יישום מעגלי לוגיקה מורכבים ופונקציות דיגיטליות ביעילות.

• • חסימות מערך לוגיקה (מעבדות): הוא כולל 400 מעבדות, שהן אבני הבניין הבסיסיות לארכיטקטורת ה- FPGA, ומאפשרות את העיצוב של תצורות לוגיקה דיגיטליות רב -תכליתיות.

• • סה"כ פיסות זיכרון RAM: ה- FPGA מצויד ב 76.5 קילוביות של זיכרון RAM משובץ, ומספק משאבי זיכרון על השבב לעיבוד נתונים ואחסון של נתונים במהירות גבוהה.

• • מספר סיכות קלט/פלט: עם 249 סיכות קלט/פלט הניתנות להגדרה של משתמש, EP1C4F324C7N תומך במגוון רחב של אפשרויות ממשק, הניתנות להתאמה לתקני אות ורכיבים אלקטרוניים שונים.

• • תדר הפעלה: הוא יכול לפעול בתדרים של עד 320 מגהרץ, ולאפשר לו להתמודד עם משימות חישוביות במהירות גבוהה ובתהליכים ביעילות.

• • מתח אספקה: המכשיר פועל בטווח מתח אספקה ​​של 1.425V עד 1.575V, ומבטיח ניהול חשמל גמיש ואמין על פני יישומים שונים.

• • לולאות נעול שלב (PLLS): הוא כולל לולאות נעולות שלב לניהול שעון מדויק ליישומים רגישים לתזמון.

• • תמיכה בסטנדרטים של קלט/פלט מרובים: ה- FPGA תומך בתקני קלט/פלט שונים כמו LVTTL, LVCMOS, SSTL-2 ו- SSTL-3, המשפר את תאימותו למגוון רחב של רכיבים ומערכות אלקטרוניות.

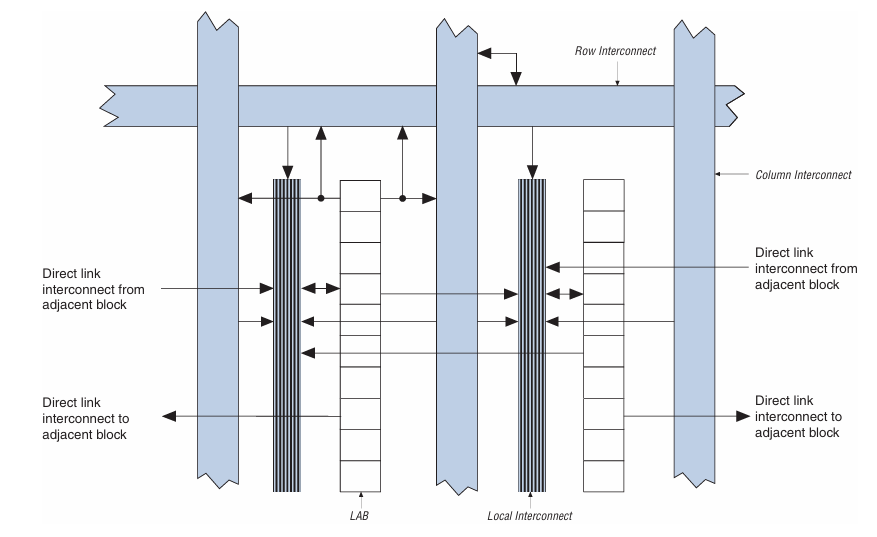

EP1C4F324C7N תרשים בלוק

EP1C4F324C7N Block Diagram

התרשים ממחיש את מבנה הקשר בין FPGA, ומתייחס ספציפית ל- EP1C4F324C7N מכשיר מסדרת Altera Cyclone.בבסיס הפריסה הזו נמצאים חסימות מערך לוגיקה (מעבדות), שהם מודולים מיושרים אנכית המכילים אשכולות של רכיבי לוגיקה האחראים על יישום פונקציות לוגיקה של משתמשים.כל מעבדה מחוברת למעבדות שכנות באמצעות חיבורים בין קישור ישיר, ומאפשרת תקשורת במהירות גבוהה ומזעור עיכובים בהפצת האות.קישורים ישירים אלה מספקים העברת נתונים יעילה ומקומית בין חסימות לוגיקה סמוכות מבלי לצרוך משאבי ניתוב רחבים יותר.

סביב המעבדות נמצאים שני סוגים עיקריים של חיבורים גלובליים: חיבורי שורות וכן חיבורי עמודותוהקווים הכחולים הרחבים הללו משמשים ככבישים מהירים, המאפשרים לאותות לחצות את החלקים הגדולים יותר של בד FPGA.חיבורי השורה פועלים אופקית, ואילו חיבורי העמודה פועלים אנכית.הם מקלים על החיבור בין בלוקי לוגיקה רחוקים וממשק עם רכיבי קלט/פלט או יחידות פונקציונליות אחרות המונחות על פני השבב.

החיבור המקומי יושב בין מעבדות ומשמש כבד מיתוג המגשר בין חיבורים הגלובליים עם המעבדות.זה מאפשר לחסימות ההיגיון לגשת לאותות מהקשרים הישירים והעולמיים כאחד.היררכיה ניתובית זו, המשלבת נתיבי ישיר, מקומיים, שורה ועמודה, מספקת גישה גמישה וניתנת להרחבה להפצת האות, מיטוב ביצועים וניצול לוגיקה בתוך ה- EP1C4F324C7N FPGA.

מפרטי EP1C4F324C7N

סוּג
פָּרָמֶטֶר
יַצרָן
Altera/Intel
סִדרָה
Cyclone®
אריזה
מַגָשׁ
סטטוס חלק
מְיוּשָׁן
מספר המעבדות/CLBs
400
מספר אלמנטים/תאים לוגיים
4000
סה"כ פיסות זיכרון RAM
78,336
מספר קלט/פלט
249
מתח - אספקה
1.425V ~ 1.575V
סוג הרכבה
הר השטח
טמפרטורת הפעלה
0 ° C ~ 85 ° C (TJ)
חבילה / מקרה
324-BGA
חבילת מכשירי ספק
324-FBGA (19x19)
מספר מוצר בסיס
EP1C4

יישומי EP1C4F324C7N

ציוד רשת

ה- EP1C4F324C7N מתאים מאוד לשימוש במכשירי רשת כמו מתגים, נתבים ומודמים.זה עוזר בניהול תנועת נתונים ביעילות, שיפור התפוקה והפחתת השהייה לשמירה על פעולות רשת בעלות ביצועים גבוהים.

אוטומציה תעשייתית

בתחום האוטומציה התעשייתית ניתן להשתמש ב- FPGA זה לבקרת מכונות ומערכות רובוטיות.היכולת שלה לעבד אלגוריתמים מורכבים מאפשרת במהירות שליטה ומעקב, תוך שיפור הפרודוקטיביות והבטיחות בסביבות ייצור.

אלקטרוניקה צרכנית

ה- EP1C4F324C7N מוצא יישומים באלקטרוניקה צרכנית, במיוחד בהנעת תצוגות ברזולוציה גבוהה וניהול ממשקים אינטראקטיביים במכשירים כמו טלוויזיות חכמות ומערכות אוטומציה ביתיות מתקדמות.יכולות העיבוד החזקות שלה מבטיחות חוויות חלקות ומגיבות.

מערכות רכב

בתוך יישומי רכב, FPGA זה תורם לפונקציונליות של מערכות סיוע לנהגים מתקדמים (ADAS) ומערכות אינפוטינציה ברכב.זה תומך בעיבוד וקבלת החלטות לתכונות בטיחות ובידור ברכבים מודרניים.

חלל והגנה

ה- FPGA ישים גם במגזרי התעופה והחלל וההגנה, שם היא מטפלת במשימות איתות ועיבוד תמונות למערכות מכ"ם ותקשורת.האמינות הגבוהה והיכולת שלה לפעול בתנאים קיצוניים הופכים אותו לאידיאלי ליישומים צבאיים וחללתיים.

EP1C4F324C7N חלקים דומים

• • EP1C4F324C8N

• • EP1C4F324I7N

• • EP1C4F324C8

EP1C4F324C7N שלבי תכנות

1. יצירת עיצוב: התחל על ידי כתיבת העיצוב שלך באמצעות שפת תיאור חומרה, כגון VHDL או Verilog.קוד זה מגדיר את המבנה ההגיוני ואת הפונקציה של יישום החומרה שלך.חשוב לתרגם במדויק את רעיון החומרה שלך ל- HDL כדי להבטיח שה- FPGA יתנהג כצפוי.לפני שתמשיך ליישום חומרה, הדמה את קוד ה- HDL שלך באמצעות תוכנת סימולציה.שלב זה בודק את ההיגיון והפונקציונליות של העיצוב שלך בסביבה וירטואלית, ומאפשר לך לזהות ולתקן שגיאות בשלב מוקדם של תהליך הפיתוח.

2. אוסף וסינתזה : השתמש בתוכנת Quartus II של Altera כדי להרכיב ולסנתז את קוד ה- HDL שלך.קומפילציה מתרגמת את ה- HDL שלך ל- NetList, תיאור גנרי של חומרת ה- FPGA שממפה את העיצוב שלך לאלמנטים לוגיים ומשאבי ניתוב.תהליך ההתאמה, חלק מזרימת העבודה של קווארטוס II, כולל הצבת וניתוב העיצוב שלך ב- FPGA.זה מייעל מיטוב מיקום אלמנטים לוגיים וניתוב חיבורים כדי לעמוד בדרישות הביצועים ולמזער את השימוש במשאבים.

3. הקצאת סיכה: מתכנן ה- PIN בקווארטוס II מאפשר לך להקצות סיכות ספציפיות על ה- FPGA לתשומות ולפלטים המוגדרים בקוד ה- HDL שלך.הקצאת סיכות נכונה טובה לחיבור הפיזי והאינטראקציה של ה- FPGA עם רכיבי חומרה אחרים במערכת שלך.

4. ניתוח תזמון: השתמש במנתח העיתוי של TimeQuest כדי להבטיח כי העיצוב שלך עומד בדרישות התזמון.כלי זה בודק את זמני ההתקנה וההחזקה, וביצועי התזמון הכוללים, ומסייע במניעת בעיות כמו שחיתות נתונים וחוסר יציבות במערכת.

5. ייצור קבצי תכנות: לאחר עיצוב העיצוב, מסונתז ומאומת לצורך תזמון, השתמש בכלי ההרכיבה בתוך קווארטוס II כדי ליצור קובץ תכנות.קובץ זה, בדרך כלל עם סיומת .sof (קובץ אובייקט SRAM) או .POF (קובץ אובייקט לתכנות), מכיל את נתוני התצורה עבור ה- FPGA.

6. תכנות מכשירים: חבר את לוח ה- FPGA למחשב שלך באמצעות ממשק JTAG, כמו ה- USB-Blaster.ממשק זה משמש להעברת קובץ התכנות מהמחשב ל- FPGA.פתח את כלי המתכנת Quartus II כדי לטעון ולהעביר את קובץ התכנות ל- FPGA.שלב זה מגדיר את ה- FPGA בעזרת העיצוב שלך, בעצם "מתכנת" את המכשיר לביצוע הפונקציות הרצויות.

7. אימות: ברגע שתוכנת ה- FPGA, בצע בדיקות פונקציונליות כדי לוודא שה- FPGA פועל כראוי על פי מפרטי התכנון.בדיקה זו יכולה לכלול הפעלת מקרי בדיקה בסביבת מעבדה, בדיקת פעולות הממשק ולהבטיח שה- FPGA מתקשר נכון עם רכיבי חומרה אחרים.

יתרונות EP1C4F324C7N

גמישות ושימושיות מחדש

ה- EP1C4F324C7N מציע גמישות ללא תחרות בהשוואה למיקרו -בקרים ו- ASIC, אשר קבועים בפונקציה שלהם לאחר מיוצרים.ניתן לתכנת מחדש FPGA זו כדי להסתגל לדרישות חדשות או לשינויים בתכנון המערכת ליישומים המתפתחים לאורך זמן.הדגמות מחדש זו מאפשרת לעדכן את המערכות שלהם מבלי להחליף חומרה, ולהפחית הן את העלות והן את זמן הפיתוח.

יכולות עיבוד מקבילות

עם יכולתו לבצע פעולות מרובות בו זמנית, EP1C4F324C7N מצטיין בסביבות הדורשות מחשוב בעל ביצועים גבוהים.יכולת עיבוד מקבילה זו היא יתרון על פני בקרי מיקרו מסורתיים הפועלים ברצף, מה שהופך את ה- FPGA למתאים יותר ליישומים אינטנסיביים כמו עיבוד אותות דיגיטליים, עיבוד וידאו ומערכות בקרה מורכבות.

יישום חומרה בהתאמה אישית

ה- FPGA מאפשר תכנון של היגיון חומרה מותאם אישית המותאם במיוחד לצרכים התפעוליים של המשתמש.המשמעות היא שניתן לבצע אופטימיזציה של EP1C4F324C7N לביצוע משימות ספציפיות בצורה יעילה יותר מאשר מעבדים או ASICs סטנדרטיים, ומספקים ביצועים מעולים ויעילות כוח ליישומים מיוחדים.

יעילות עלות לייצור נמוך עד אמצע נפח

לפרויקטים שבהם נפחי הייצור אינם מצדיקים את העלות הגבוהה של פיתוח ASIC, EP1C4F324C7N מציג אלטרנטיבה חסכונית.זה מספק את היתרונות של חומרה בהתאמה אישית ללא ההשקעה המשמעותית המקדמת הנדרשת לעיצוב וייצור ASIC, מה שהופך אותה לאידיאלית עבור אבות-טיפוס, פרויקטים קטנים עד בינוניים או יישומים תעשייתיים מיוחדים.

אינטגרציה ויעילות שטח

היכולת לשלב פונקציות ורכיבים מרובים בשבב FPGA יחיד הופכת את ה- EP1C4F324C7N בעל ערך רב ביישומים מוגבלים בחלל.שילוב זה מוביל לעיצובים של מכשירים קטנים וקומפקטיים יותר, נהדר באלקטרוניקה ניידת, יישומי רכב ותרחישים אחרים שבהם יש צורך ביעילות שטח.

EP1C4F324C7N מידות אריזה

• • סוג חבילה: מערך רשת כדורים משובח 324 פינים (FBGA)

• • גודל החבילה (אורך x רוחב): 19 מ"מ x 19 מ"מ

• • גובה ישיבה מקסימאלי: 3.5 מ"מ

• • מגרש מסוף: 1 מ"מ

יצרן EP1C4F324C7N

ה- EP1C4F324C7N הוא מערך שער לתכנות שדה (FPGA) המיוצר על ידי אינטלבעקבות רכישת אלתרה שלהם.כחלק מסדרת Cyclone® של אינטל, FPGA זה מייצג קטע של הפורטפוליו הרחב של אינטל של פתרונות טכנולוגיים משולבים.אינטל, מובילה בתעשיית המוליכים למחצה, משלבת טכנולוגיות ייצור מתקדמות ותמיכה נרחבת בכדי לספק פתרונות FPGA חזקים, כולל EP1C4F324C7N, הכולל יכולות לוגיות מורכבות בגורם צורה קומפקטי.FPGA זה מדגיש את המחויבות של אינטל לספק רכיבי מחשוב בעלי ביצועים גבוהים המספקים צרכים טכנולוגיים מגוונים.

מַסְקָנָה

בין אם אתה מפתח היגיון בקרה בהתאמה אישית, בניית מערכות תקשורת במהירות גבוהה או פונקציות דיגיטליות מיוחדות של אבות-טיפוס, EP1C4F324C7N FPGA מספק איזון אופטימלי של ביצועים, גמישות ועלות.עם תאימות הקלט/פלט הרחבה שלו, זיכרון משולב ויעילות מחדש יעילה, הוא תומך בעיצובים מדרגיים ויעילים במרחב על פני מגוון רחב של יישומים מודרניים.מגובה על ידי התמיכה המובילה בתעשייה של אינטל, FPGA זה נותר פיתרון אמין וניתן להתאמה לחיפוש היגיון הניתן לתכנות חזק בפריסה נמוכה ובינונית.

גיליון נתונים PDF

EP1C4F324C7N גיליונות נתונים:

כל DEV PKG CHG 1/AUG/2018.PDF

Mult Dev Descicant Chg 19/jul/2019.pdf

תוכנת Mult Series CHGS 26/MAR/2020.PDF

מדריך jtag megafuntion וירטואלי

מחזיקי סוללות גליליים. Pdf

חומר מצע Mult Dev CHG 25/AUG/2017.PDF

עלינו

ALLELCO LIMITED

Allelco הוא חד-פעמי מפורסם בינלאומי מפיץ שירותי רכש של רכיבים אלקטרוניים היברידיים, המחויב לספק שירותי רכש ושרשרת אספקה ​​מקיפים לרכיבים לתעשיות הייצור וההפצה האלקטרוניות הגלובליות, כולל 500 מפעלי OEM העולמיים והמתווכים העצמאיים.
קרא עוד

חקירה מהירה

אנא שלח בירור, נגיב מייד.

כמות

שאלות נפוצות [FAQ]

1. האם ניתן להשתמש ב- EP1C4F324C7N עם DDR או SDRAM?

כן, ה- FPGA הזה תומך בסוגי זיכרון חיצוניים כולל DDR SDRAM, בזכות תמיכת הקלט/פלט הרב-סטנדרטי שלה.עם זאת, פריסת ה- PCB שלך חייבת לדבוק בהנחיות תזמון והעכבה קפדניות לממשקי זיכרון במהירות גבוהה.

2. מהן דרישות הכוח האופייניות ל- EP1C4F324C7N?

מכשיר זה פועל במהירות 1.425V עד 1.575V מתח ליבה, עם מתחים נוספים הנדרשים לתקני קלט/פלט.לקבלת תכנון כוח מדויק, השתמש במנתח הכוח PowerPlay של אינטל בתוך קווארטוס כדי להעריך את הצריכה על סמך העיצוב שלך.

3. האם EP1C4F324C7N ROHS תואם ונטול עופרת?

כן, ה- EP1C4F324C7N עומד בהוראות ROHS וזמין בחבילות ללא עופרת.זה הופך אותו מתאים לשווקים ויישומים מוסדרים לסביבה הדורשים הסמכת אלקטרוניקה ירוקה.

4. כמה זמן לוקח להרכיב ולתכנת עיצוב ל- EP1C4F324C7N?

לעיצובים מורכבים בינונית, אוסף ותכנות בדרך כלל אורכים 3 עד 5 דקות, תלוי בביצועי המחשב האישי שלך.ניתוח תזמון ומשימות סיכות עשויות להרחיב את התהליך אם העיצוב שלך דורש אילוצי תזמון הדוקים.

5. האם אני זקוק לכלים מיוחדים לתכנת EP1C4F324C7N?

תזדקק לתוכנת Quartus II של אינטל, הזמינה במהדורת Lite Free, ובתכנת USB-Blaster או מתכנת JTAG תואם.כלים אלה מאפשרים לך להרכיב את העיצוב שלך, ליצור קבצי תכנות ולהעלות אותם ל- FPGA.
