עיבוד איתות דיגיטלי: עקרונות ויישומים

מדריך זה מציג עיבוד אותות דיגיטלי (DSP), כפי שנחקר בספרו של יאנג יימינג 2012 עיבוד אותות דיגיטליים.DSP משלב תיאוריה ופרקטיקה לשיפור האופן שבו מעבדים ומובנים אותות דיגיטליים בין תעשיות כמו טלקומוניקציה והנדסה ביו -רפואית.על ידי המרת אותות אנלוגיים לפורמטים דיגיטליים, DSP מאפשרת מניפולציה מדויקת יותר, הגברת ביצועי המערכת והיעילות.כאשר טכנולוגיות כמו בינה מלאכותית מתמזגות עם DSP, היישומים שלה ממשיכים לצמוח, מה שהופך אותה לאזור לחדשנות.מדריך זה מכסה את עקרונות הליבה, היישומים והכיוונים העתידיים של DSP, לבחינת תחום מתפתח זה.

קָטָלוֹג

סקירה כללית

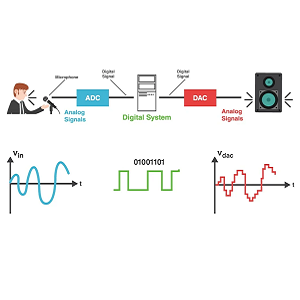

הקורס "עיבוד אותות דיגיטלי" מתעמק בהפיכת תופעות לנתונים מספריים לניתוח ויישומים מעשיים.זה מדגיש את תפקיד החיישנים בהמרת תכונות פיזיות כמו צליל ולחץ לאותות חשמליים, המעובדים דיגיטציה ומעובדים באמצעות מעבד אות דיגיטלי (DSP).רכיבי המפתח במערכת DSP כוללים המרת אות, סינון רעש, המרה אנלוגית-לדיגיטלית (ADC) והמרת דיגיטלי לאנלוג (DAC), כולם עובדים יחד כדי לשנות ולנתח אותות למשימות כמו אפנון קול או גל רדיוהפצה.על ידי ייעול תהליכים אלה ליחידות קשורות זו בזו, הקורס מדגיש את היעילות והתחכום של מערכות DSP באפשרות תקשורת מודרנית וניתוח נתונים.

תכונות מוצר

אותות הם נשאים של מידע לתקשורת והעברת נתונים.הם מגיעים בשני סוגים עיקריים: אותות אנלוגיים, שהם רציפים ומתאימים ליישומים מסורתיים כמו שמע ווידאו, ואותות דיגיטליים, שהם בדידים ואידיאליים למחשוב מודרני בגלל דיוקם ויעילותם.האותות יכולים להשתנות גם בממדיות, החל מממדי (גלי קול) ועד רב ממדי (הדמיה רפואית), כאשר כל סוג משרת מטרות ספציפיות.מערכות המעבדות אותות אלה אם אנלוגיות או דיגיטליות הן המפתח למשימות כמו סינון, דחיסה והכרה.עם הזמן, מערכות דיגיטליות זכו בולטות בגלל קומפקטיות, אמינותן ויכולתן להתמודד עם נתונים מורכבים בדיוק.עם ההתקדמות בטכנולוגיה דיגיטלית מאז שנות השישים, עיבוד האותות חולל מהפכה בתחומים כמו טלקומוניקציה, מולטימדיה ו- AI, המאפשרים חידושים העומדים בדרישות ההולכות וגוברות של עולם מורכב ומונע נתונים.

מעבד

מעבדי אות דיגיטליים (DSPs) הם שבבים מיוחדים המיועדים למשימות כמו עיבוד שמע, וידאו וטלקום.בניגוד למעבדים כלליים, הם מצטיינים בחישובים מורכבים באמצעות ארכיטקטורות אופטימליות כמו יחידות ריבוי-צמצום (MAC) ומערכות זיכרון מיוחדות המטפלות בזרמי נתונים גדולים ביעילות.DSPs מבטיחים ביצועים במהירות גבוהה, משיפור בהירות האות בתקשורת ועד שיפור איכות השמע עם תכונות כמו הפחתת רעש.עם התקדמות המשלבת AI, DSPs הופכים לחכמים יותר ומסתגלים יותר לטכנולוגיות עתידיות כמו כלי רכב אוטונומיים ובתים חכמים.

השלמת כפל ותוספת במחזור הוראות יחיד

מעבדים מודרניים יכולים לבצע כפל ותוספת בו זמנית במחזור יחיד, מה שמגביר את היעילות למשימות הדורשות חישובים כבדים כמו למידת מכונה, גרפיקה והדמיות.תכונה זו מזרזת את עיבוד הנתונים ביישומי זמן, במיוחד בשילוב עם טכניקות כמו צנרת, החופפות מחזורי הוראות לביצועים טובים יותר.

נפרדים בין חללי זיכרון לתוכנית ונתונים

הפרדת תכנית וזיכרון נתונים מאפשרת למערכות לגשת להוראות ולנתונים בו זמנית, להפחית עיכובים ולשיפור היעילות.תכנון זה, המשמש בדרך כלל בארכיטקטורת DSPs ובארכיטקטורת הרווארד, משפר את ביצועי הזמן תוך הגברת האבטחה על ידי בידוד קוד מנתונים, המונע התקפות או שחיתות פוטנציאליות.

RAM מהיר משופר עם גישה לזיכרון כפול

זיכרון RAM מהיר עם אוטובוסי נתונים עצמאיים מאפשר למערכות לגשת לשני חסימות זיכרון בו זמנית, ולהגדיל את המהירות והיעילות.זה מועיל ליישומי ריבוי משימות כמו משחקים ואנליטיקס, מכיוון שהוא מקטין את הפיגור ומשפר את הביצועים.טכנולוגיות זיכרון עתידיות ימשיכו לבנות על חידוש זה עם סטנדרטים מהירים יותר ועיצובים משופרים.

חומרה נמוכה לולאות וקפיצות

תמיכה יעילה לחומרה בלולאות וקפיצות ממזערת עיכובים במשימות חוזרות ונשנות, הנדרשות למערכות.טכניקות כמו תחזית סניפים מפחיתות עונשים מוטעים, ואילו אופטימיזציות כמו קריאת זנב מבטלות תקורה מיותרת.שיפורים אלה הופכים מערכות למהירות ואמינות יותר לזרמי בקרה מורכבים ביישומים כמו AI ומחשוב בעל ביצועים גבוהים.

טיפול בהפרעה מהירה וקלט/פלט מתקדם

טיפול בהפרעות מהירות מבטיח שמערכות יישארו מגיבות על ידי סדר עדיפות למשימות דחופות וניהולן במהירות.בשילוב עם טכנולוגיות קלט/פלט מתקדמות כמו גישה ישירה לזיכרון (DMA), המזרזת העברות נתונים מבלי להשתמש במעבד, חידושים אלה משפרים ריבוי משימות ויעילות בתחומים כמו טלקומוניקציה ומערכות משובצות.

מחוללי כתובות מרובים לכל מחזור

מחוללי כתובות חומרה מרובים הפועלים במקביל מאפשרים גישה מהירה יותר לזיכרון, ולשפר את הביצועים במשימות כבדות נתונים כמו עיבוד גרפי ו- AI.על ידי הפצת בקשות זיכרון ביעילות, מערכות מצמצמות עיכובים ומטפלים בעומסי עבודה מורכבים בצורה יעילה יותר, כאשר עיצובים עתידיים ככל הנראה מציגים טכניקות כתובת חכמות ומסתגלות אפילו יותר.

פעולות מקבילות

פעולות מקבילות מאפשרות להפעיל משימות מרובות בו זמנית, תוך הגברת המהירות והפרודוקטיביות תוך הפחתת צווארי בקבוק.על ידי הפצת עומסי עבודה וניהול תלות במשימות ביעילות, תעשיות כמו מחשוב, ייצור ו- AI יכולות להשיג תפוקה ואמינות גבוהים יותר, אפילו תחת עומסי עבודה כבדים או שגיאות.

פעולות צנרת למשימות חופפות

צנרת משפרת את יעילות העיבוד על ידי חפיפה של ההוראות, פענוח וביצוע.גישה זו מגדילה את התפוקה בכך שהיא מאפשרת עיבוד מספר הוראות בו זמנית.אתגרים כמו נתונים ומפגעי בקרה מטופלים באמצעות טכניקות כמו העברה וחיזוי סניפים, ומבטיחים פעולות חלקות ויעילות.

בַּקָשָׁה

עיבוד אותות דיגיטליים (DSP) הוא טכנולוגיה המתמקדת בניתוח, טרנספורמציה, סינון, איתור ומודולציה של אותות בשיטות דיגיטליות.הוא נמצא בשימוש נרחב בכל תעשיות וממשיך להתפתח עם התקדמות במעגלים ומערכות דיגיטליות, מה שהופך את היישומים שלה לגדולים בטכנולוגיה מודרנית.

פילטרים דיגיטליים

ניתן ליישם פילטרים דיגיטליים, המסווגים כתגובת דחף סופית (FIR) או תגובה אינסופית (IIR) בחומרה או בתוכנה.מסנני חומרה משתמשים ברכיבים כמו תוספים ומכפילים, ומציעים עיצובים קומפקטיים ותוכנית עם יציבות רבה יותר.מסנני תוכנה פועלים במחשבים לשימוש כללי, מינוף אלגוריתמים לפתרונות בהתאמה אישית.מסננים דיגיטליים הם גרעין של DSP בגלל הגמישות והיעילות שלהם.

טרנספורמציה של פורייה

טרנספורמציית פורייה המהירה (FFT), שהוצגה בשנת 1965, חוללה מהפכה ב- DSP על ידי הפיכת טרנספורמציות פורייה נפרדות (DFTs) למהירות ומעשיות יותר.FFT מאפשרת פעולות כמו מתאם ופתרון, וניתן ליישם אותה בחומרה או בתוכנה.אלגוריתמים אחרים, כגון וולש או טרנספורמציה תיאורטית מספר, משפרים עוד יותר את ניתוח האות, המציגים כיצד עקרונות מתמטיים מתפתחים לכלים מעשיים.

ניתוח ספקטרום

ניתוח ספקטרום בוחן את מאפייני האות בתחום התדרים, המיושם הן לאותות דטרמיניסטיים (מוגדרים במדויק) והן באותות אקראיות (סטטיסטיות).עבור אותות אקראיים משתמשים בשיטות כמו ממוצע, שונות וצפיפות ספקטרלית כוח לחילוץ תובנות.טכניקות הערכה ממלאות תפקיד קריטי, במיוחד כאשר עובדים עם מערכי נתונים מוגבלים.ניתוח ספקטרום משמש בתחומים כמו תקשורת, מכ"ם, מחקרים ביו -רפואיים וגיאופיזיקה, תוך הדגשת הרבגוניות של DSP.

עיבוד אות קולי

עיבוד אות קולי מתמקד במשימות כמו זיהוי דיבור, סינתזה, שיפור ודחיסה.יישומים אלה דורשים אלגוריתמים מתקדמים וחומרה מהירה לטיפול בעיבוד, תמיכה בחידושים במערכות חכמות, רובוטיקה וטכנולוגיות מונעות AI.

עיבוד אותות תמונה

עיבוד אותות תמונה חשוב בתחומים כמו הדמיה רפואית, מטאורולוגיה ורכבים אוטונומיים.טכניקות המפתח כוללות שיפור תמונות, שיקום, פילוח, זיהוי, קידוד ושחזור.תחום זה מתפתח במהירות, ומשקף את ההתקדמות בטכנולוגיה והצורך ההולך וגובר בניתוח תמונות מתוחכם.

עיבוד אותות רטט

בענפים כמו רכב, תעופה וחלל ובנייה, עיבוד אותות רטט טוב לניתוח התנהגות המערכת.טכניקות כמו ניתוח מודאלי תמציות פרמטרים כמו קשיחות ודיכוי, תמיכה בשיפורי בטיחות ואופטימיזציה של ביצועים.

עיבוד גיאופיזי

עיבוד גיאופיזי משמש בחקירה סייסמית לזיהוי מרבצי מינרלים תת -קרקעיים על ידי ניתוח גלים משתקפים מזעזועים מלאכותיים.שיטות מתקדמות כמו פירוק ופינון סינון הומומורפי עוזרות לפרש נתונים גיאולוגיים מורכבים, תוך מניעה של מחקר בתחום זה.

עיבוד אותות ביו -רפואי

עיבוד אותות ביו-רפואי מיישם DSP על שדות כמו נוירולוגיה וגנטיקה, עם טכניקות כמו EEG, ECG וטומוגרפיה של רנטגן.גישות מתעוררות בהשראת תהליכים עצביים מבטיחות פריצות דרך עתידיות בהן הטכנולוגיה והביולוגיה מתמזגים בצורה חלקה יותר.
