DAC8408FS: גיליון נתונים, פינאוט, תכונות ויישומים

מדריך זה מסביר את כל מה שאתה צריך לדעת על DAC8408FS, שבב קטן אך חזק שמשנה אותות דיגיטליים לאנלוגי.הוא כולל ארבעה ממירי דיגיטלי לאנלוג (DACs) בחבילה אחת, מה שהופך אותה נהדרת לחיסכון בשטח ולהפחתת חלקים במעגל.תלמד על התכונות שלו, איך זה עובד, למה הוא משמש ואיך לחבר ולתכנת אותה.אם אתה עובד על פרויקטים כמו ציוד מבחן, אוטומציה או מערכות שמע, מדריך זה יעזור לך להפיק את המרב מ- DAC8408FS.

קָטָלוֹג

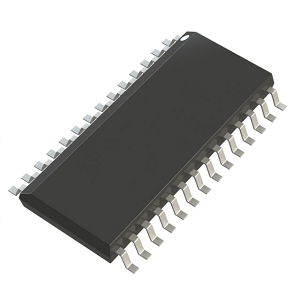

סקירה כללית של DAC8408FS

THE DAC8408FS, חלק ממשפחת DAC8408 ממכשירים אנלוגיים, מייצג עיצוב מתוחכם בתחום הממירים של CMOS לאנלוגי CMOS לאנלוגיים.משפחה זו כוללת מכשירים המציעים ביצועים גבוהים עם תכונות כמו ארבעה DAC משולבים בחבילה יחידה של 28 פינים, ומבטיחים אפשרויות עיצוב קומפקטיות ויעילות.כל DAC מתגאה בנגד קלט ייחוס ומשוב משלו, ומשפר את הדיוק והבקרה.המכשירים מגיעים עם תפסות נתונים המשולבות התומכות הן בפעולות קריאה והן כותבות, תכונה המאפשרת פונקציונליות משופרת כמו אבחון עצמי בשמירה על אמינות המערכת.המאפיינים של סדרת DAC8408 כוללים ליניאריות של נקודת הקצה של ± 1/4 LSB וביצועים מונוטוניים מובטחים, כאשר DACs תואמים לתוך 1%.סדרה זו מיועדת לתאימות של מעבד מיקרו ותומכת בכפל ארבעה רבועים למשימות מחשוב שונות.ה- DAC8408 פועל על אספקת +5 V יחידה, מה שהופך אותו לאידיאלי ליישומי צריכת חשמל נמוכה.זה נועד להיות עמיד בפני תפס ותואם גם לוגיקה של TTL וגם ל- CMOS, ומציע גמישות בפלטפורמות דיגיטליות שונות.

אם אתה מחפש לשמור על הפעולות שלך בצורה חלקה, הצבת הזמנות בתפזורת איתנו היא מהלך חכם.

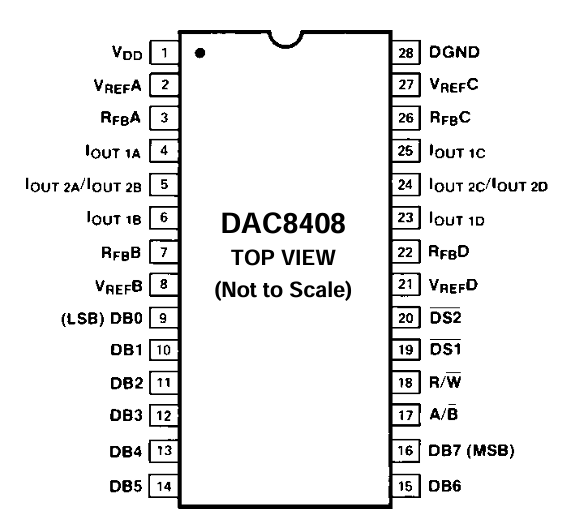

תצורת PIN של DAC8408FS

פִּין	שֵׁם	תֵאוּר
1	Vdd	ספק כוח חיובי
2	VRefא	כניסת מתח הפניה א
3	ר 'פֶּנסיוֹן מָלֵאא	נגד משוב א
4	אֲנִיהַחוּצָה 1a	DAC זרם פלט 1
5	אֲנִיהַחוּצָה 2a / iהַחוּצָה 2 ב	זרם פלט DAC A/B 2
6	אֲנִיהַחוּצָה 1b	זרם פלט DAC B 1
7	ר 'פֶּנסיוֹן מָלֵאב	נגד משוב ב
8	VRefב	קלט מתח הפניה B
9	DB0 (LSB)	נתונים נתונים 0 (ביט פחות משמעותי)
10	DB1	נתוני סיביות 1
11	DB2	נתוני סיביות 2
12	DB3	נתוני סיביות 3
13	DB4	נתוני סיביות 4
14	DB5	נתוני סיביות 5
15	DB6	נתונים סיביות 6
16	DB7 (MSB)	נתוני סיב 7 (הסיביות המשמעותיות ביותר)
17	A/b	כתובת ערוץ DAC (A או B)
18	R/w	קריאה/כתיבה שליטה
19	DS1	Strobe נתונים 1
20	DS2	סטרוב נתונים 2
21	VRefד	קלט מתח הפניה D
22	ר 'פֶּנסיוֹן מָלֵאד	נגד משוב ד
23	אֲנִיהַחוּצָה 1d	DAC D פלט זרם 1
24	אֲנִיהַחוּצָה 2c / iהַחוּצָה 2d	DAC C/D זרם פלט 2
25	אֲנִיהַחוּצָה 1 ג '	זרם פלט DAC C
26	ר 'פֶּנסיוֹן מָלֵאג	נגד משוב ג
27	VRefג	קלט מתח הפניה ג
28	Dgnd	קרקע דיגיטלית

דגמי DAC8408FS CAD

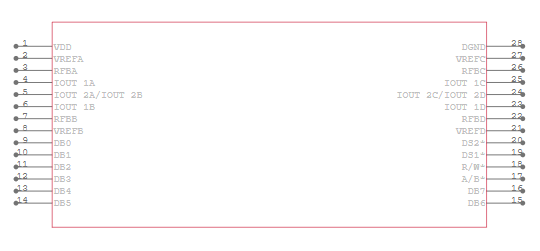

סמל DAC8408FS

טביעת רגל DAC8408FS

DAC8408FS דגם תלת מימד

תכונות DAC8408FS

• • ליניאריות גבוהה ומונוטוניות: DAC8408FS מציע ליניאריות נקודת קצה של 1/4 LSB, מה שמבטיח שהמתח האנלוגי הפלט יגדל באופן לינארי עם העלייה בערך הקלט הדיגיטלי.דיוק זה טוב ליישומים הדורשים בקרת מתח מדויקת.הביצועים המונוטוניים המובטחים שלה פירושו שהפלט יחזיק יציב או ישתנה באותו כיוון כמו הקלט, ומונע התנהגות בלתי רצויה כמו מטבלים במתח במהלך המעברים.

• • התאמת DAC: כל אחד מארבעת ה- DACs בתוך DAC8408FS מתאים לתוך 1% זה מזה.רמת עקביות גבוהה זו מבטיחה כי כל הערוצים מבצעים באופן אחיד ליישומים בהם תפוקות סימולטניות זקוקות לדיוק דומה, כמו למשל ערבוב צבעוני לתצוגות וידאו או מעגלי בקרה מדויקים.

• • תאימות למיקרו -מעבד : DAC8408FS כולל יציאת קלט תואמת TTL/CMOS נפוצה של 8 סיביות.תאימות זו מאפשרת לו להתממשק ישירות עם מעבדי מיקרו פופולריים כמו 6800, 8080, 8085 ו- Z80, ומאפשרים שילוב קל במערכות דיגיטליות קיימות ללא צורך בחומרת המרה נוספת.

• • יכולת קריאה/כתיבה: עם תפסים נתונים המשולבים התומכים בפעולות קריאה וגם כתיבה, DAC8408FS מאפשר לכתוב נתונים לכל אחד מארבעת התפסים של DAC ובהמשך לקרוא בחזרה.יכולת זו היא בעלת ערך עבור מערכות המבצעות התאמות תקופתיות או בדיקות עצמיות, מכיוון שהיא מאפשרת אבחון ומעקב אחר המערכת מבלי לדרוש מעגלים נוספים.

• • כפל ארבע רבועים: תומך בכפל ארבעה רבועים, DAC8408FS יכול להתמודד עם נתוני קלט דו קוטביים כדי לייצר מתחי יציאה חיוביים וגם שליליים.תכונה זו טובה ליישומים הדורשים אפנון או תהליכים אחרים שבהם קוטביות האות עשויה להשתנות, כגון בעיבוד שמע או בקרת מפעיל.

• • פעולת אספקה ​​אחת: המכשיר פועל באספקת +5 V יחידה, המפשטת את ניהול החשמל במערכות קומפקטיות ומפחית את צריכת החשמל הכוללת.תכונה זו הופכת את DAC8408FS לאידיאלי למכשירים המופעלים על ידי סוללות או ליישומים אחרים שבהם יעילות החשמל היא בראש סדר העדיפויות.

• • עמידה בפני תפס: ההתנגדות המשופרת של ה- DAC8408FS מבטיחה כי המכשיר פחות רגיש לפגיעה הנגרמת כתוצאה מדוקרני מתח פתאומיים או מוגזמים.איתנות זו משמשת בסביבות חשמליות קשות או ביישומים בהם תנודות מתח נפוצות, מכיוון שהיא משפרת את האמינות ואת אורך החיים של המכשיר.

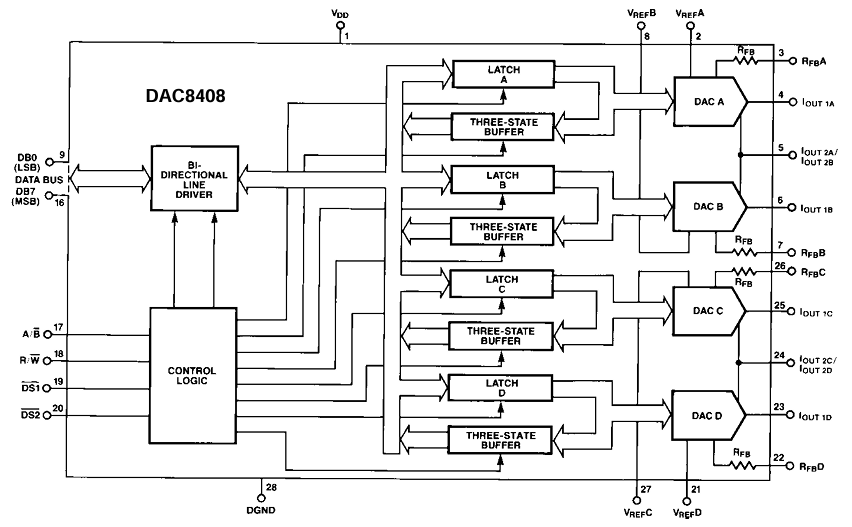

DAC8408FS תרשים בלוק

THE DAC8408FS הוא ממיר מרובע 8 סיביות שמכפיל ממיר דיגיטלי לאנלוג (DAC) המיועד ליישומי דיוק במהירות גבוהה.תרשים החסימה הפנימית מגלה כי הוא משלב ארבעה ערוצי DAC עצמאיים שכותרתו A דרך D. כל ערוץ מכיל תפס משלו, חיץ שלוש מדינות ובליבת DAC, ומאפשר המרות דיגיטליות לאנלוגיות בודדות.נתונים דיגיטליים מוקלטים באמצעות אוטובוס נתונים של 8 סיביות (DB0 ל- DB7), עם הסיביות הפחות משמעותיות (LSB) ב- PIN 9 והסיביות המשמעותית ביותר (MSB) ב- PIN 16. דו-כיוונית של מנהל התקן מממשק אוטובוס זה עם היגיון הבקרה הפנימי ותפסים, נשלטים על ידי סיכות בקרה כמו A/B (בחירת כתובת), R/W (קראו/כתיבה) (CHIP).

התפסים מחזיקים את נתוני הקלט הדיגיטלי לפני שהם מומרים על ידי ה- DAC המתאים, ואילו מאגרי שלוש המדינות מאפשרים בידוד או מעבר נתונים בהתאם למצבי היגיון הבקרה.כל DAC מקבל קלט מתח ייחוס משלו (VREF A - D), ומאפשר קנה מידה עצמאי של תפוקות אנלוגיות.ה- DACs מייצרים תפוקות זרם (IOUT1 ו- IOUT2 ​​לכל DAC), אשר ניתן להשתמש בהן באופן דיפרנציאלי.נגדי משוב (R_FB) מסופקים עבור כל DAC המסייעת בהמרת פלט מתח או לתצורות סיכום נוכחיות.המכשיר מופעל באמצעות V_DD (סיכה 1) ומונח דרך DGND (סיכה 28), ומבטיח הטיה נאותה להפעלה דיגיטלית.בסך הכל, התרשים מראה כיצד נתוני הקלט הדיגיטלי נצנצים באופן סלקטיבי ומומרים ליציאות זרם אנלוגיות בשליטת כתובת ואותות קריאה/כתיבה.

מפרט DAC8408FS

פָּרָמֶטֶר	סוּג
יַצרָן	מכשירים אנלוגיים בע"מ.
אריזה	שְׁפוֹפֶרֶת
סטטוס חלק	מְיוּשָׁן
מספר הקטעים	8
מספר ממירי D/A	4
זמן התיישבות	250NS
סוג פלט	זרם - ללא פגיעה
פלט דיפרנציאלי	לֹא
ממשק נתונים	מַקְבִּיל
סוג הפניה	חִיצוֹנִי
מתח - אספקה, אנלוגי	5V
מתח - אספקה, דיגיטלי	5V
INL/DNL (LSB)	± 0.5 (מקסימום), ± 1 (מקסימום)
אַדְרִיכָלוּת	R-2R
טמפרטורת הפעלה	-40 מעלות צלזיוס ~ 85 מעלות צלזיוס
חבילה / מקרה	28-Soic (0.295 ", רוחב 7.50 מ"מ)
חבילת מכשירי ספק	28-Soic
סוג הרכבה	הר השטח
מספר מוצר בסיס	DAC8408

יישומי DAC8408FS

ציוד בדיקה אוטומטי (ATE)

ה- DAC8408FS משמש בציוד בדיקה אוטומטי להגדרת רמות מתח מדויקות לבדיקת רכיבים ומערכות אלקטרוניות.זה מבטיח שכל רכיב או מערכת הנבדקים מוערכים במדויק לביצועים כנגד סטנדרטים שצוינו.על ידי מתן יציאות אנלוגיות מבוקרות המבוססות על כניסות דיגיטליות, DAC8408FS מאפשר סביבות בדיקה אוטומטיות וניתנות לחזרה.

אוטומציה תעשייתית

באוטומציה תעשייתית, DAC8408FS ממירה פקודות דיגיטליות לאותות אנלוגיים תואמים השולטים על מכונות ופעולות תהליכים.יישום זה משמש לשמירה על דיוק ויעילות בקווי ייצור אוטומטיים, כאשר יש צורך בשליטה מדויקת של פונקציות מכונה כמו מהירות, מיקום וכוח.

מערכות מבוקרות מיקרו-מעבדות רב-ערוציות

ה- DAC8408FS מאפשר למעבדי מיקרו לנהל יציאות אנלוגיות מרובות בו זמנית, במערכות מורכבות הדורשות פעולה מתואמת בערוצים שונים.פונקציונליות זו טובה ביישומים שנעים בין שילוב נתונים רב-חיישני ועד בקרת מפעיל, שם ייצור פלט אנלוגי סינכרוני משפר את ביצועי המערכת ואת שילובם.

התאמת קיזוז מגבר מבוקר דיגיטלי

יישום זה כולל שימוש ב- DAC8408FS לכיול דיגיטלי את מתח הקיזוז של מגברים תפעוליים בעיצובים מעגלים.התאמת אופסט מדויקת של OP-AMP חשובה למזעור עיוות האות ולשיפור הדיוק של עיבוד אות אנלוגי.DAC8408FS מאפשר כוונון עדין של קיזוזים אלה באמצעות תשומות דיגיטליות, ומספק פעולה יציבה ומדויקת יותר של מעגלים אנלוגיים.

בקרת תהליכים

DAC8408FS משמש במערכות בקרת תהליכים המפקחים ומנהלים תהליכים תעשייתיים.הוא ממיר פרמטרים דיגיטליים כמו טמפרטורה, לחץ או קצב זרימה רצוי לאותות בקרה אנלוגית.לאחר מכן משתמשים באותות אלה להתאמת אלמנטים בקרה כמו שסתומים ומנועים, ומבטיחים שמשתני התהליך יישארו בספים ממוקדים, מיטוב את יעילות התהליך והבטיחות.

מחליפים דיגיטליים

במערכות התקשורת ובציוד האודיו, DAC8408FS משמש כמנחה דיגיטלי על ידי התאמת משרעות אות על בסיס תשומות דיגיטליות.זה מספק שליטה מדויקת על חוזק אותות הפלט, ומאפשר העברת אותות וקבלה אופטימלית של טלקומוניקציה ויציאות שמע מכוונות דק במערכות עיבוד שמע.

DAC8408FS חלקים דומים

• • DAC8411IDCKR

• • DAC8311IDCKT

• • DAC8411IDCKT

DAC8408FS שלבי תכנות

להבין את תצורת ה- PIN

לפני שתכנת את DAC8408FS, חשוב להבין את תצורת ה- PIN שלה.ה- DAC כולל כמה סיכות חשובות, כולל כניסות נתונים (DB0 - DB7) עבור הערכים הדיגיטליים, כניסות הבקרה (A/B, R/W, DS1, DS2) לבחירת ערוץ ומצב ה- DAC, ויציאות אנלוגיות (IOUT A, B, C, D) עבור כל אחד מארבע ה- DACS.הכרת הפונקציה של כל סיכה חיונית להגדרה ותפעול נכונים.

הגדר את קלט ההתייחסות

תיאור: DAC8408FS דורש מתח ייחוס (VREF) כדי להגדיר את סולם הפלט האנלוגי.מתח התייחסות זה יכול להיות בכל מקום בין 0 ל ± 20 V. חבר מתח התייחסות יציב לסיכת VREF כדי להבטיח שטווח מתח היציאה תואם את דרישות היישום שלך.מתח זה יקבע את זרם הפלט המרבי מיציאות DAC.

קבע את התצורה של אותות הבקרה

תיאור: אותות בקרה משמשים לבחירת אילו מארבעת ערוצי DAC (A, B, C או D) פעילים והאם ה- DAC נמצא במצב קריאה או כתיבה.איתותים אלה כוללים DS1, DS2 (SELECT CHIP), A/B (SELECT CHANNEL) ו- R/W (מצב קריאה/כתיבה).הגדרת אותות אלה בצורה נכונה על פי טבלת בחירת המצב בגיליון הנתונים DAC8408FS היא קריטית להעברת נתונים ותפעול נאותים.

כתוב נתונים ל- DAC

לאחר הגדרת אותות הבקרה לבחירת ערוץ DAC הנכון ואת מצב הכתיבה, השלב הבא הוא להזין את הנתונים הדיגיטליים של 8 סיביות (שנעים בין 00 ל- FF בהקסדצימאלי) לסיכות קלט הנתונים DB0-DB7.החל את הנתונים הדיגיטליים על כניסות הנתונים ואז וודא כי הם נצמדו כראוי על ידי מניפולציה של כניסות הבקרה לפי דרישות העיתוי.תהליך זה מעביר את הערך הדיגיטלי לפנקס הפנימי של ה- DAC, וממיר אותו למתח האנלוגי המתאים בסיכת הפלט.

אמת את הפלט האנלוגי

לאחר כתיבת הנתונים ל- DAC, ניתן למדוד את הפלט האנלוגי המתאים בסיכת ה- IOUT של ערוץ DAC שנבחר.יש לבדוק פלט זה בעזרת מולטימטר או אוסילוסקופ כדי להבטיח שה- DAC ממיר את הקלט הדיגיטלי למתח האנלוגי הנכון, אשר אמור להיות פרופורציונלי למתח ההתייחסות ולערך הדיגיטלי.

חזור על ערוצים אחרים

אם אתה צריך להגדיר פלטים למספר ערוצים, חזור על השלבים שלעיל עבור כל ערוץ.ניתן להגדיר באופן עצמאי כל ערוץ עם ערכים דיגיטליים שונים המאפשרים להשתמש בו זמנית יציאות אנלוגיות מרובות ליישומים שונים.

יתרונות DAC8408FS

DACs משולבים Quad

DAC8408FS משלב ארבעה DACs של 8 סיביות בחבילה יחידה של 28 פינים.עיצוב ייחודי זה מאחד פונקציות מרובות במכשיר אחד, ומפשט את עיצוב המעגלים.רבים נהנים מספירת רכיבים מופחתת, אשר בתורו ממזער את שטח הלוח הנדרש ומוריד את עלות המערכת הכוללת.אינטגרציה זו משפרת גם את עקביות הביצועים בין ערוצי DAC בגלל מאפיינים חשמליים תואמים הגלומים בתכנון IC יחיד.

תאימות למיקרו -מעבד

המכשיר תואם למעבדי מיקרו-סיביות סטנדרטיים כמו 6800, 8080, 8085 ו- Z80.זה מבטיח שילוב קל במערכות דיגיטליות קיימות ללא צורך בחומרה ממשק נוספת או התאמות תוכנה נרחבות.ה- DAC8408FS יכול לקבל ישירות אותות דיגיטליים ממעבדים אלה, ולהקל על תהליך תכנון חלק ויעיל עבור המערכת.

קרא/כותב פונקציונליות עם זיכרון על הסיפון

DAC8408FS מצוידים בתפסים על סיפונה המסוגלים לפעולות קריאה וגם כתיבה, מאפשרת ניהול נתונים דינאמי.יכולת זו מאפשרת לכתוב נתונים חדשים ל- DACs ולאמת נתונים קיימים במחזור יחיד, לתמוך ביישומים הדורשים אמינות ודיוק גבוה, כגון ציוד בדיקה אוטומטי ומערכות בקרת משוב דיגיטלי.

פעולת אספקה ​​אחת

DAC8408FS פועל על אספקת +5 V יחידה, המפשטת את תכנון אספקת החשמל.זה יתרון במערכות עם שטח מוגבל או ביישומים בהם יש צורך בשמירה על ארכיטקטורת אספקת חשמל מינימליסטית.פעולת היצע יחיד מסייעת גם בהפחתת צריכת החשמל הכוללת ובנושאים הפוטנציאליים הקשורים לממשקי אספקה ​​כפולים, כגון חששות רעש ויציבות.

צריכת חשמל נמוכה

עם זרם אספקה ​​של 1.0 mA בלבד ב 25 מעלות צלזיוס, DAC8408FS הוא בחירה מצוינת עבור יישומים רגישים לחשמל.צריכת החשמל הנמוכה שלה אידיאלית למכשירים המונעים על סוללות, מכשירים ניידים וכל יישומים אחרים שבהם יעילות האנרגיה היא בראש סדר העדיפויות, הרחבת חיי הסוללה והפחתת בעיות תרמיות במכלולים אלקטרוניים ארוזים בצפיפות.

עיצוב עמיד בפני תפס

ההתנגדות המשופרת של ה- DAC8408FS מבטיחה שהמכשיר יהיה חזק יותר כנגד דוקרני מתח או זרמים בלתי צפויים העלולים לגרום נזק קבוע.שיפור האמינות והבטיחות התפעולית של המכשיר, התכנון העמיד לנקידה מפחית את הסיכון לתקופות יקרות ותחזוקה.

DAC8408FS מידות אריזה

• • סוג חבילה: SOIC_W 28-עופרת (מעגל משולב מתאר קטן וקטן)

• • רוחב גוף: בערך 7.50 מ"מ (0.295 אינץ ')

יצרן DAC8408FS

ה- DAC8408FS, ממיר מרובע 8 סיביות המכפיל את ממיר הדיגיטלי לאנלוג (DAC), יוצר על ידי אNalog Devices Inc. , מנהיג ידוע בתעשיית המוליכים למחצה.ידוע בזכות עיבוד אותות אנלוגי, אותיות מעורבים ודיגיטליות (DSP) משולבים (ICS), אנלוגי מכשירים בע"מ יש היסטוריה של ייצור רכיבים בעלי ביצועים גבוהים המשרתים מגוון רחב של יישומים, ממערכות רכב ועד טלקומוניקציה וציוד תעשייתי.DAC8408FS הוא חלק מקו המוצרים הנרחב שלהם, ומדגים את מחויבותם לאיכות ולדיוק בתחום הרכיבים האלקטרוניים.

מַסְקָנָה

ה- DAC8408FS בולט כפתרון עוצמתי וקומפקטי להמרת אותות דיגיטליים ליציאות אנלוגיות על פני מספר ערוצים עם דיוק גבוה.עם תכונות כמו תפסות נתונים לקריאה/כתיבה, כפל ארבעה רבועים והתנגדות תפס חזקה, הוא מציע ביצועים אמינים ביישומים מגוונים, מבקרת תהליכים ועד הנחתת שמע מבוקרת דיגיטלית.מדריך זה פירט את המפרט, פונקציותיו ושיטות התכנות שלו, והצביע על הידע הדרוש לשילוב DAC8408Fs בצורה יעילה במערכות דיגיטליות בעלות ביצועים גבוהים.
