Cycloconverter הסבר: מדריך פשוט לעבודה ושימושים

במאמר זה תלמדו מהו ממיר ציקלו וכיצד הוא ממיר ישירות מתח AC מתדר אחד למשנהו מבלי להשתמש בשלב DC.אתה תבין איך זה עובד, כולל איך צורות גל נשלטות ומעצבות באמצעות תיריסטורים וטכניקות מיתוג.המאמר מכסה גם את המאפיינים העיקריים, סוגיו ומרכיביו העיקריים.עד הסוף, תראה היכן משתמשים בממירי cycloconverters ומדוע הם חשובים ביישומים בעלי הספק גבוה.

קטלוג

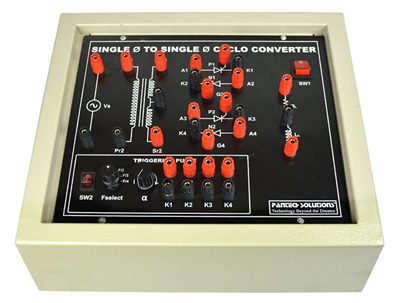

איור 1. Cycloconverter

מהו Cycloconverter?

ממיר cycloonverter הוא ממיר מתח AC/AC ישיר המשנה את התדר של אספקת AC כניסה ללא שימוש בקישור DC ביניים.הוא ממיר מתח AC בתדר קבוע לפלט AC בתדר משתנה המתאים לדרישות עומס ספציפיות.סוג זה של ממיר מעבד ישירות את צורת הגל המבוא כדי לייצר פלט בתדר נמוך או גבוה יותר.Cycloconverters נמצאים בשימוש נרחב במערכות הדורשות שינוי תדר חלק ורציף.הם שימושיים במיוחד ביישומים בעלי הספק גבוה שבהם חשובה בקרת תדרים יעילה.תפקידו העיקרי של ממיר ציקלו הוא לספק מתח AC מבוקר בתדר הרצוי תוך שמירה על סנכרון עם אספקת הכניסה.

מאפיינים של Cycloconverter

• טווח תדרים פלט רחב

ממירי מחזור יכולים ליצור תדרי פלט הנמוכים או גבוהים יותר מתדר הכניסה.ברוב המקרים המעשיים, תדר המוצא נמוך משמעותית, בדרך כלל פחות משליש מתדר הכניסה.גמישות זו מאפשרת שליטה מדויקת על מתח AC המסופק לעומסים.טווח התדרים המתכוונן הופך את הממירים של ציקלו מתאימים ליישומים בעלי מהירות משתנה.

• צורת גל פלט לא סינוסאידי

צורת הגל הפלט של ממיר ציקלו אינה גל סינוס טהור אלא מורכבת מחלקים מפולחים של צורת גל הקלט.זה גורם לעיוות צורת גל הכולל רכיבים הרמוניים.איכות צורת הגל של הפלט תלויה בדיוק בקרה ובדפוסי מיתוג.לעיתים קרובות נדרש סינון נוסף כדי לשפר את חלקות צורות הגל.

• תוכן הרמוני גבוה

ממירי ציקלו מייצרים מטבעם עיוות הרמוני משמעותי עקב עיצוב צורות גל.הרמוניות אלו יכולות להשפיע הן על העומס והן על מערכת אספקת החשמל.הרמוניות עלולות להוביל לחימום נוסף, לרעש וליעילות מופחתת בציוד חשמלי.יש צורך בתכנון נכון של המערכת כדי למזער את השפעתם.

• יכולת טיפול בעוצמה גבוהה

Cycloconverters מסוגלים להתמודד עם רמות הספק גדולות, מה שהופך אותם למתאימים ליישומים תעשייתיים כבדים.הם נמצאים בשימוש נפוץ במערכות בקנה מידה מגה וואט שבהן נדרשת המרת הספק חזקה.העיצוב תומך בדירוג זרם ומתח גבוהים.זה הופך אותם לאמינים עבור סביבות חשמל תובעניות.

• המרת חשמל ישירה

מכיוון שממירי ציקלו אינם משתמשים בשלב ביניים DC, הם מציעים העברת אנרגיה ישירה מקלט לפלט.זה מפחית את הצורך ברכיבי אחסון אנרגיה מגושמים כגון קבלים או משרנים.היעדר קישור DC מפשט היבטים מסוימים של תכנון המערכת.זה גם מאפשר פעולה יעילה בתדר נמוך.

עקרון העבודה של Cycloconverter

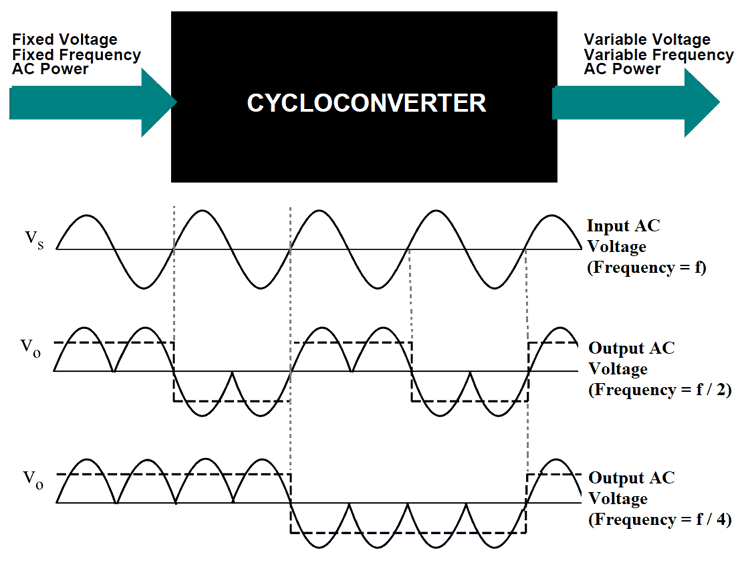

איור 2. עקרון העבודה של Cycloconverter

1. עיבוד אספקת AC קלט: הממיר הציקלו מקבל אספקת קלט AC בתדר קבוע, המשמש כצורת גל מקור להמרה.צורת גל כניסה זו מנוטרת באופן רציף כדי לקבוע את קוטביות המתח המיידי שלה.המערכת מתכוננת לחלץ מקטעים ספציפיים של צורת גל זו ליצירת פלט.אות הקלט פועל כהתייחסות הבסיסית לכל פעולות המיתוג.לא מתרחשת המרת DC ביניים במהלך תהליך זה.

2. מיתוג תיריסטורים מבוקר: תיריסטורים מופעלים בזוויות ירי מדויקות כדי לשלוט מתי זרם זורם במעגל.על ידי התאמת זוויות הירי הללו, הממיר בוחר חלקים ספציפיים של צורת הגל הקלט.הולכה סלקטיבית זו מאפשרת רק למקטעים מסוימים לעבור למוצא.תזמון המיתוג קובע את תדר הפלט האפקטיבי.יש צורך בשליטה מדויקת כדי לשמור על פעולה יציבה.

3. בחירת צורות גל מפולחות: במקום להעביר את כל צורת גל הקלט, הממיר הציקלו משלב מספר מקטעים ממחזורים שונים.מקטעים אלה מסודרים ליצירת צורת גל חדשה בתדר שונה.חלקים חיוביים ושליליים נבחרים לסירוגין כדי לבנות את אות הפלט.צורת הגל המתקבלת מתקרבת לתפוקת ה-AC הרצויה.תהליך זה יוצר צורת גל מדורגת או מאופנת.

4. היווצרות תדר פלט: תדר הפלט נקבע לפי כמה מחזורי כניסה משמשים ליצירת מחזור פלט אחד.לדוגמה, שילוב של מספר מחזורי כניסה יכול לייצר תדר פלט נמוך יותר.הממיר מותח או דוחס ביעילות את תקופת צורת הגל.זה מאפשר שינוי תדר חלק מבלי להפריע לזרימת הכוח.הפלט נשאר מסונכרן עם אספקת הקלט.

5. יצירת גל מתמשך: הממיר הציקלו חוזר ברציפות על תהליך הבחירה וההחלפה כדי לשמור על צורת גל פלט יציבה.מתח המוצא עוקב אחר דפוס מבוקר המבוסס על רצף הירי.זה מבטיח שהעומס מקבל אספקת AC עקבית בתדירות הנדרשת.התהליך פועל בזמן עם עיכוב מינימלי.היציבות תלויה בתזמון מדויק ובתיאום של התקני מיתוג.

סוגי Cycloloconverters

מבוסס על תדר פלט

ממירי מחזור מסווגים על סמך אם תדר המוצא גבוה או נמוך מתדר הכניסה.

1. Step-Up Cycloconverter

ממיר cycloconverter step-up הוא סוג של ממיר AC לAC המייצר תדר מוצא גבוה יותר מתדר הכניסה.זה מגדיל את התדר על ידי סידור מחדש של חלקים של צורת גל הקלט כדי ליצור מחזורי פלט קצרים יותר.סוג זה פחות נפוץ בגלל מגבלות מעשיות בהשגת פלט יציב בתדר גבוה.איכות צורת הגל של הפלט נעשית מעוותת יותר ככל שהתדר עולה.מורכבות הבקרה עולה גם עם תדרי פלט גבוהים יותר.בשל אילוצים אלה, ממיר ציקלו-על מיושם לעתים רחוקות במערכות תעשייתיות.הם משמשים בעיקר למטרות מיוחדות או ניסיוניות.

2. Step-Down Cycloconverter

ממיר ציקלו מטה הוא ממיר שיוצר תדר מוצא נמוך מתדר הכניסה.זה משיג זאת על ידי שילוב של מספר מחזורי קלט ליצירת מחזור פלט יחיד.סוג זה נמצא בשימוש נרחב מכיוון שהוא מספק פלט בתדר נמוך יציב וניתן לשליטה.צורת הגל קלה יותר לניהול בהשוואה לתצורות שלב-אפ.ממירי cycloconverters מיושמים בדרך כלל במערכות בעלות הספק גבוה.הם מציעים פעולה אמינה עבור יישומים הדורשים בקרה משתנה במהירות נמוכה.זה הופך אותם לסוג המעשי והאומץ ביותר.

מבוסס על מצב הפעלה

Cycloconverters מסווגים גם על סמך האופן שבו זרם זורם בין קבוצות ממירים.

1. Cycloconverters במצב חסימה

cycloconverter מצב חסימה הוא סוג שבו רק קבוצת ממירים אחת מתנהלת בכל פעם.המשמעות היא שהקבוצה החיובית או הקבוצה השלילית פעילה, אך לא שתיהן בו זמנית.הקבוצה הלא פעילה חסומה לחלוטין כדי למנוע זרם במחזור.גישה זו מפשטת את מבנה המעגל הכולל.זה מפחית את הצורך ברכיבים נוספים מגבילי זרם.המעבר בין הקבוצות נשלט בקפידה כדי לשמור על היווצרות תפוקה תקינה.פעולת מצב חסימה משמשת בדרך כלל בגלל היישום הפשוט שלה.

2. Cycloconverters מחזורי זרם

ממיר זרם מחזורי הוא סוג שבו שתי קבוצות הממירים יכולות להתנהל בו זמנית.זה מאפשר לזרם להסתובב בין הקבוצות החיוביות והשליליות.כור משמש לשליטה והגבלת הזרם במחזור.תצורה זו מאפשרת מעברים חלקים יותר בין מצבי הולכה.זה עוזר לשמור על זרימת זרם רציפה בעומס.המערכת פועלת עם המשכיות צורת גל משופרת.סוגי זרם מחזורי משמשים ביישומים הדורשים ביצועי פלט יציבים.

Cycloconverter מעגל ורכיבים

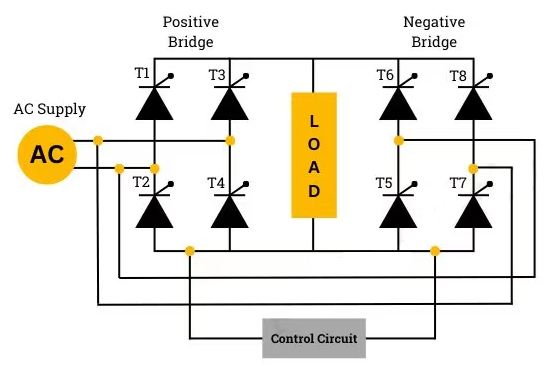

איור 3. מעגל Cycloconverter

• תיריסטורים (SCR)

המעגל משתמש במספר תיריסטורים המסודרים בתצורות גשר למיתוג מבוקר.התקני מוליכים למחצה אלה פועלים כמתגים מבוקרים המווסתים את זרימת הזרם.כל תיריסטור מופעל בזמנים ספציפיים כדי לעצב את צורת הגל הפלט.הם מטפלים ברמות מתח גבוה וזרם במערכת.

• גשרים ממירים חיוביים ושליליים

המעגל מורכב משתי קבוצות גשר עיקריות: ממירים חיוביים ושליליים.כל קבוצה אחראית להפקת חלקים מתאימים של צורת הגל הפלט.גשרים אלו פועלים לסירוגין או בו זמנית בהתאם למצב.הם מהווים את מבנה הליבה של הממיר הציקלו.

• מעגל בקרה

מעגל הבקרה מייצר פולסי ירי עבור התיריסטורים על סמך תדר המוצא הרצוי.זה מבטיח תזמון מדויק וסנכרון עם אספקת הקלט.יחידת הבקרה קובעת אילו תיריסטורים מתנהלים בכל רגע נתון.הוא ממלא תפקיד מפתח בשמירה על פעולת ממיר יציבה.

• כניסת אספקת AC

כניסת ה-AC מספקת את מתח המקור להמרה.הוא מספק את האנרגיה המעובדת ישירות לצורת הגל הפלט.הקלט הוא בדרך כלל מקור AC חד פאזי או תלת פאזי.התדר שלו משמש כאסמכתא לייצור פלט.

• טען

העומס מחובר ליציאה של הממיר הציקלו ומקבל את הספק ה-AC המומר.זה יכול להיות התנגדות, אינדוקטיבי או מבוסס מנוע בהתאם ליישום.מאפייני העומס משפיעים על זרימת הזרם וביצועי המערכת.התאמה נכונה מבטיחה תפעול יעיל.

יתרונות וחסרונות של Cycloconverter

היתרונות של Cycloconverter

• המרה ישירה AC-ל-AC ללא קישור DC

• מתאים ליישומים בעלי הספק גבוה

• מספק פלט חלק בתדר נמוך

• מבטל צורך ברכיבי אחסון אנרגיה גדולים

• מסוגל להתמודד עם עומסי זרם גבוהים

• מאפשר בקרת תדרים רציפה

מגבלות של Cycloconverter

• עיוות הרמוני גבוה בפלט

• דרישות שליטה ומיתוג מורכבות

• טווח תדרי יציאה מוגבל בפועל

• דורש רכיבים גדולים ומגושמים

• מקדם כוח ירוד בתנאים מסוימים

• עלויות ומורכבות מערכת מוגברת

יישומים של Cycloconverter

1. כונני מנוע תעשייתיים

משתמשים בממירי ציקלו בדרך כלל לשליטה במנועי AC גדולים בסביבות תעשייתיות.הם מספקים פלט תדר מתכוונן כדי לווסת את מהירות המנוע.זה מאפשר פעולה חלקה בתנאי עומס משתנים.הם חשובים בתהליכים הדורשים בקרת מהירות מדויקת.

2. מערכות מתיחה חשמליות

במערכות רכבת, cycloconverters משמשים להנעת מנועי מתיחה.הם מאפשרים שליטה יעילה על מהירות המנוע והמומנט.זה משפר את ביצועי ההאצה והבלימה.הם נמצאים בשימוש נרחב בקטרים ​​חשמליים ומערכות מטרו.

3.מפעלי מלט ופלדה

תעשיות כבדות כמו ייצור מלט ופלדה משתמשות בממירי cycloconverters עבור מכונות מסתובבות גדולות.מערכות אלו דורשות מהירות נמוכה יציבה פעולה תחת עומסים גבוהים.Cycloconverters מבטיחים ביצועים אמינים בתנאים קשים.הם תומכים בתהליכים תעשייתיים מתמשכים.

4. מערכות הנעה לספינות

Cycloconverters משמשים ביישומים ימיים לשליטה במנועי הנעה.הם מספקים כוח בתדר משתנה לבקרת מהירות יעילה.זה משפר את יעילות הדלק ואת יכולת התמרון.הם מתאימים לאוניות גדולות ולספינות מהחוף.

5. מפעלי רולינג

מפעלי גלגול משתמשים בממירי cycloconverters כדי לשלוט במהירות הגלילים.זה מבטיח עיבוד חומרים עקביים ואיכות המוצר.המערכת מאפשרת התאמה מדויקת של מהירות הגלגול.הוא תומך בפעולה עם מומנט גבוה ובמהירות נמוכה.

6. ציוד כרייה

בפעולות כרייה משתמשים בממירי cycloconverters להנעת מכונות כבדות כמו מגרסה ומסועים.הם מספקים כוח אמין בתנאי עבודה קיצוניים.זה מבטיח פעולה ופרודוקטיביות מתמשכים.הם אידיאליים עבור יישומים בעלי הספק גבוה.

Cycloconverter לעומת Inverter

היבט	Cycloconverter	מהפך
סוג המרה	AC-AC ישיר (המרה חד-שלבית)	DC–AC (דו-שלבי: מיישר + מהפך)
ביניים במה	אין קישור DC (0 V אוטובוס DC)	קישור DC בדרך כלל 300–800 וולט (LV) או >1 קילו וולט (HV)
תדירות שליטה	פלט ≈ 0-30 הרץ (בדרך כלל ≤ 0.3 × תדר כניסה)	פלט ≈ 0–400 הרץ (תעשייתי), עד קילוהרץ בכוננים
תדר פלט טווח	מוגבל ל ~10-30% מתדר הכניסה	0 הרץ עד כמה מאה הרץ (או יותר)
איכות צורות גל	THD בדרך כלל 20-40%	THD בדרך כלל <5% with PWM and filtering
תוכן הרמוני	דומיננטי הרמוניות מסדר נמוך (חמישי, 7 וכו')	בתדר גבוה הרמוניות (קל יותר לסנן)
יעילות	~85-92% (מותאם להפעלה בתדר נמוך)	~90-98% תלוי בטופולוגיה ובעומס
רמת כוח	בדרך כלל 1 MW למערכות מעל 50 MW	מ<1 קילוואט עד מערכות מרובות מגוואט
שליטה מורכבות	גבוה (שלב שליטה עם מספר תיריסטורים)	מתון (שליטה דיגיטלית מבוססת PWM)
גודל	טביעת רגל גדולה עקב שנאים/כורים	קומפקטי בשל מיתוג בתדר גבוה
מיתוג מכשירים	SCR (תיריסטורים), קו-קומוטציה	IGBT/MOSFET, מתהפך בעצמו
מהירות תגובה	איטי (תלוי בתדר קו, עשרות אלפיות השנייה)	מהר (מיקרו-שניות עד אלפיות שניות)
כוח קלט פקטור	בדרך כלל נמוך (פיגור של 0.5-0.8)	גבוה (0.9–0.99 עם טכניקות בקרה)
טיפוסי יישומים	גדול מנועים סינכרוניים, מפעלי גלגול, מתיחה	VFDs, מתחדשים כונני אנרגיה, UPS, EV

מסקנה

ממירי ציקלו מספקים המרה ישירה של תדר AC ל-AC, מה שהופך אותם למתאימים מאוד ליישומים בעלי הספק גבוה הדורשים שליטה מדויקת ורציפה על תדר המוצא.פעולתם מסתמכת על מיתוג מבוקר ופילוח צורות גל, הנתמך על ידי רכיבים מרכזיים כמו תיריסטורים וגשרי ממירים.בעוד שהם מציעים יתרונות כגון פלט יעיל בתדר נמוך וטיפול בהספק גבוה, הם גם מציגים אתגרים כמו עיוות הרמוני ודרישות בקרה מורכבות.
