סקירה מקיפה של דלפקים למעלה/למטה: תכנון מעגלים ו- 74193 IC מוסבר

בעולם המורכב של האלקטרוניקה הדיגיטלית, דלפקים ממלאים תפקיד מרכזי בעיצוב מעגלים רציפים, ומאפשר סיכום מדויק של פולסים דיגיטליים ביישומים שונים.רכיבים בסיסיים אלה מופעלים על ידי כפכפים (FFS) המסונכרנים עם אותות שעון (CLK), ומבטיחים מעקב ועיבוד נתונים זמניים אמינים.בין אם הם מתפקדים כמכשירים נפרדים או כחלקים בסיסיים של מערכות גדולות יותר, דלפקים הפכו לנדרש בעיצוב דיגיטלי.בין סוגי הדלפקים המגוונים, מונים למעלה/למטה בולטים ביכולתם הייחודית לספור לשני הכיוונים, ומציעים גמישות ויעילות ללא תחרות.במאמר זה אנו חופרים את המכניקה, היישומים והמשמעות של דלפקים למעלה/למטה, עם זרקור על ה- 74193 IC המגוונת.על ידי בחינת תפקידם במערכות בפועל ובחידושים דיגיטליים, אנו שואפים לספק לך מדריך מקיף.

קָטָלוֹג

הבנת הדלפק למעלה/למטה

דלפקים למעלה/למטה מציעים שיטת ספירה מורכבת, המאפשרת פעולות לכיוון כפול המבוסס על אותות בקרה מסוימים.דלפקים אלה נמצאים ביישומים שבהם נחוצים לספירה ולמטה, כפי שניתן לראות בטכנולוגיות TTL - כמו 74LS190 ו- 74LS191 - שמחלפים במצבי ספירת מתוכננים בתגובה להוראות הקלט שלהם.

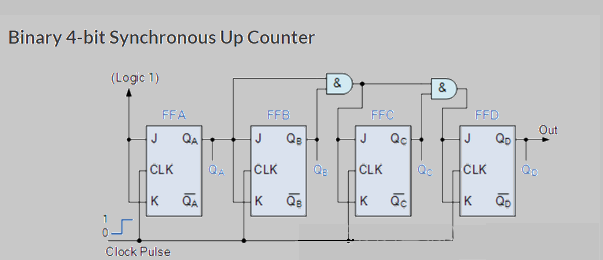

דלפק UP/Down בינארי של 4 סיביות

הדלפק 4 סיביות מגלם את הספירה הבינארית, מנווט במיומנות מ- 0000 ל- 1111 ולולאה באופן מחזורי.פולסי שעון מניעים את מנגנון ההגדלה על פני טווח 0-15, כאשר כל סימון גורם לשיטתיות מצב שלאחר מכן.

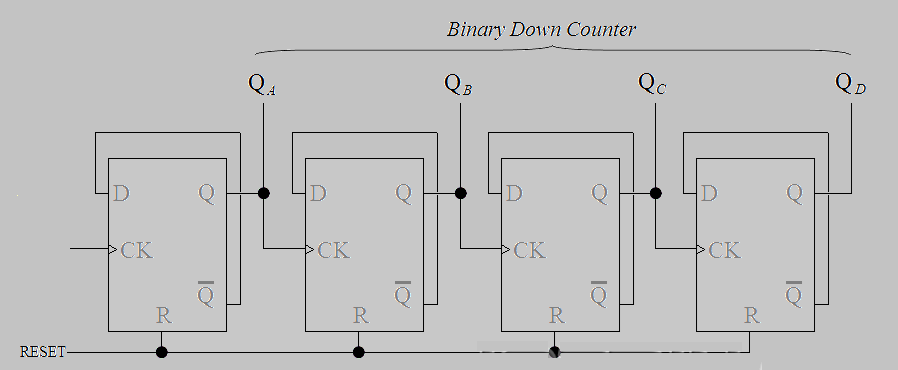

לעומת זאת, תהליך הירידה, המעבר בין 1111 ל- 0000, נשען על ארבעה כפכפים מסוג D המופעלים בקצוות שעון.השימוש החדשני במנגנוני משוב הפוך משיג יחסי גומלין הרמוניים של תפוקות, ומדגיש הן את היצירתיות והן את הדיוק.

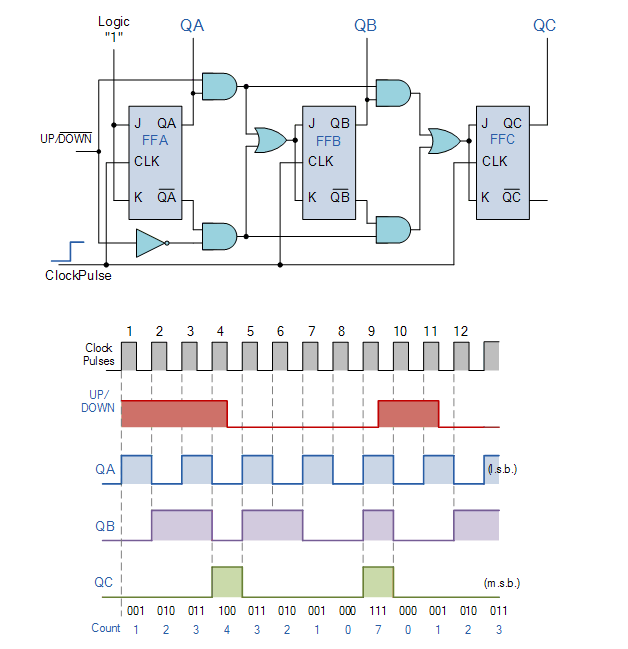

דלפק סינכרוני 3 סיביות למעלה/מטה

הדלפק הסינכרוני של 3 סיביות, תוך שימוש בכפכפי JK, מדגים גישה יעילה לספירה מ- 0 (000) ל- 7 (111) ובחזרה.העיצוב הסינכרוני שלו מאפשר שליטה מעודנת בתהליך הספירה, כאשר כל מעבר מדינה מתואם על ידי פקודות קלט מדויקות.תכונה זו משפרת את הדיוק בספירת העדפות מ -0 ל -7, תוך ניהול נדיבות של ספירת למטה מ- 7 חזרה ל 0.

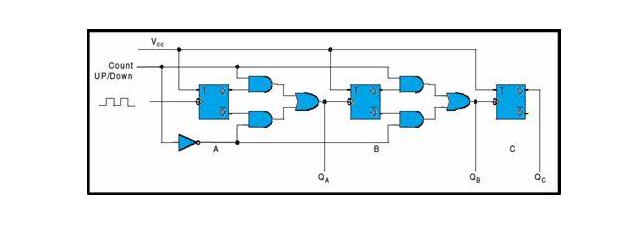

תכנון מעגל דלפק למעלה/מטה

מעגל הדלפק של 3 סיביות עומד כאלמנט מפתח בעיצוב דיגיטלי, ומשרת מטרות ספירה ותזמון מגוונות.היא מעסיקה בעקביות כפכפים (FFS) כדי לקבוע את כיוון הספירה-התנגדות או יורדת.

במצב UP-Count, כל FF מיושר עם קלט שעון שמקורו בפלט ה- FF הקודם (Q), ומנחה את המעגל בעלייה מסודרת דרך מצבים בינאריים מ- 000 ל- 111. רצף זה לעתים קרובות מוצא טובה ביישומים הדורשים תזמון מדויקשליטה, כולל שעונים ומחשבים דיגיטליים שבהם הדיוק מעורר שביעות רצון ואמינות.

מעבר למצב Down-Count דורש גישה חכמה, ומעורר את התפוקות ההפוכות של הכפכפים.התצורה הזו מסוטה ממרץ קדימה פשוט, מפנה מחדש את קלט השעון של כל FF כדי לקבל אותות מההשלמה של פלט ה- Q של FF הקודם.כתוצאה מכך, המעגל נחשב לאחור, החל מ- 111 בינארי חזרה ל- 000. פונקציונליות כזו הניתנת להתאמה מוכיחה בעיקר מושכת בעת תכנון דלפקים הפיכים למעקב אחורי במערכות כמו אודומטרים דיגיטליים וטיימרים לירידה - התענוג העדין של נע אחורה לאחור ככל שלא ניתן להתעלם מקדימה.

מכניקה של דלפק למעלה/למטה

הפונקציונליות של מונה למעלה/למטה מסתמכת על קלט בקרה המגדיר את מצב התפעול שלה, ומכתיב אם הספירה תעלה או יירדה.מהות פעולתה נעוצה בסנכרון החלק בין תפוקת הכפכפים (FFS) לבין אותות בקרה המשפיעים על FFS הבאים.ביישומים, אפילו הסטייה הקלה ביותר מתזמון מושלם יכולה להוביל לספירה שגיאות, ולהדגיש עד כמה דינאמי לתאם את תזמון האות במדויק.

• מצב ספירה-אפ

מְדִינָה	QC	QB	QA
0	0	0	0
1	0	0	1
2	0	1	0
3	0	1	1
4	1	0	0
5	1	0	1
6	1	1	0
7	1	1	1

• מצב ספירה למטה

מְדִינָה	QC	QB	QA
7	1	1	1
6	1	1	0
5	1	0	1
4	1	0	0
3	0	1	1
2	0	1	0
1	0	0	1
0	0	0	0

בתצורה טיפוסית, שלוש כפכפים מאחסנים ערך דיגיטלי של 3 סיביות, מה שמאפשר ספירה בינארית שנעה בין 0 ל 7. אתה יכול לעמוד לעתים קרובות עם אתגרים השמירה על אמינות ערכים מאוחסנים, במיוחד בעת התמודדות עם סביבות הרעש או הפרעה חשמליתוכדי להתמודד עם אתגרים אלה נעשה שימוש לרוב בטכניקות סנכרון או סינון נוספות, מה שמבטיח נתונים נשמרים ביושרה במהלך מעברים.

שערי היגיון משפיעים באופן משמעותי על אופן הפעלת האותות הללו, ומבטיחים שהדלפק עומד בצרכים התפעוליים שלו.הם מנהלים את הזרימה כדי להבטיח שרק מצב אחד - או מתגלה או ירידה - נעשים פעיל בכל רגע.מעגלים מתקדמים עשויים לשלב היגיון הניתן לתכנות, המציע יכולת הסתגלות משופרת והתאמות דינמיות.זה מציג היבט מסקרן: תכנון דלפקים עם ראיית הנולד למדרגיות עתידית יכול להרחיב משמעותית את התועלת שלהם.

זיקוק דינמיקת דופק שעון באמצעות מונה למעלה/למטה

מונה למעלה/מטה הופך מצבים על ידי התאמת יציאות הכפכף (FF) בתגובה לשינויי דופק שעון.

• בתרחיש העתיקה: חבר את הכפכף הראשוני ללוגיקה 0, וגורם לו להתחבר בקצוות שעון יורדים, תוך שיפור הסנכרון עם יעדי המערכת לזרימה חלקה.מחשבות הנגזרות מחוויות עיצוב מעגלים דיגיטליים מראים כי איזון בין פעולות המחלקה הללו יכול להפחית מפעילים שווא, ובכך להגדיל את האמינות לאורך זמן.

מעבר ספור ומצב הרמוני

• במצב ספירת למטה: התחברו ללוגיקה 1 כדי לאפשר לכל הכפכפים להתנגד, מה שמוביל לירידה חלקה ממצבים גבוהים יותר.ניתן לדמות שיטה זו להתפשטות מדוקדקת של מעיין, כאשר הדיוק והתזמון מבטיחים זן מכני מינימלי במהלך החזרה לתחילת הבסיס.סידור זה מקל על ירידה הדרגתית עד להתבקש רצף איפוס.

איפוס מחזור יעיל ובטחת עקביות

איפוסים שגרתיים מתרחשים כל שמונה מחזורי שעון, ומבטיחים פעולה עקבית.מסגרת שמונה המחזורים מספקת שלב מוגדר לכל משמרת מדינה, ומבטיחה שכל שלב הושלם ביעילות לפני תחילת הבא.משוב מיישומים מעשיים עולה כי איפוסים תקופתיים אלה מונעים צבירת שגיאות, ומחזקים את שיווי המשקל התפעולי.

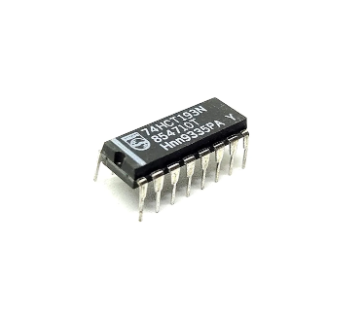

74193 סקירה כללית של IC מונה UP/Down

THE 74193 מעגל משולב, המכונה מונה בינארי סינכרוני של 4 סיביות, מנהל פונקציות ספירה כלפי מעלה וגם כלפי מטה.היכולת שלה להתמודד עם רצפי ספירה עד מודולו של 16 מעניקה את עצמה למגוון רחב של יישומים דיגיטליים.IC זה מעוצב באופן ייחודי עם מסופים ספציפית לספירה למעלה ולמטה, לצד איפוס אב וכניסת עומס, המספק קלות בהגדרת המצב הראשוני לפי צרכים שונים.

הארכיטקטורה של 74193 IC תומכת בספירת כיוון ללא מאמץ.במכשירים דיגיטליים, הבחירה בין ספירה כלפי מעלה ומטה משפרת את יכולת ההסתגלות של המערכת.כל פעולת ספירה מיושמת במדויק עם דופק השעון, מה שהופך אותו לבחירה אמינה עבור מערכות מורכבות בהן העיתוי הוא של המהות.עבורך, סנכרון זה יכול להיות גורם אסטרטגי להבטיח ביצוע רצף עקבי.

מאפיין מפתח ב- IC זה הוא איפוס הראשי, המאפשר איפוס מיידי של כל הקטעים - פונקציה נפרסת לעתים קרובות במהלך ההפעלה או בעת תיקון שגיאות.יתר על כן, קלט העומס מגביר את התועלת שלה בכך שהוא מאפשר לך להגדיר ספירות ראשוניות שנקבעו מראש, ומאפשר מידה של התאמה אישית הנדרשת במגוון הקשרים דיגיטליים.התאמה אישית כזו הופכת בסיסית בתרחישים שבהם מכשירים עוברים אתחול רגיל או דורשים טיפול מיוחד במהלך הפרעות.

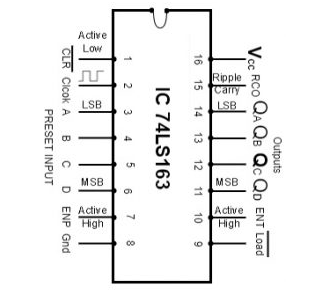

תצורת סיכה

מספר סיכה	שם סיכה	תֵאוּר
סיכה 1	CLR	קלט איפוס פעיל-נמוך.
סיכה 2	CLK	אות קלט שעון.
סיכה 3	A (LSB)	קלט מראש של נתונים.
סיכה 4	ב	קלט מראש של נתונים.
סיכה 5	ג	קלט מראש של נתונים.
סיכה 6	D (MSB)	קלט מראש של נתונים.
סיכה 7	Enp	קלט פעיל-גבוה שכותרתו ENP.
סיכה 8	GND	סיכת קרקע.
סיכה 9	לִטעוֹן	קלט עומס נתונים פעיל-נמוך.
סיכה 10	Ent	קלט פעיל-גבוה שכותרתו Ent.
סיכה 11	QD (MSB)	פלט כפכפים.
סיכה 12	QC	פלט כפכפים.
סיכה 13	QB	פלט כפכפים.
סיכה 14	QA (LSB)	פלט כפכפים.
סיכה 15	RCO	Ripple Carry Founding מעבר מ- 0 ל- 1.
סיכה 16	VCC	סיכת קלט חשמל.

תכונות

תכונה	תֵאוּר
תדר CLK	פועל עם תדר CLK של 32 מגהרץ.
שימוש בכוח	השימוש בכוח מכוסה על 93 מגוואט.
סוג מונה	מתפקד כדלפק מודולו -16 של 4 סיביות למעלה/מטה.
כניסות מראש	מגיע עם כניסות מראש זמינות.
תִכנוּת	כולל תכנות סינכרוניות.
נשיאת אדווה	יש נשיאת אדווה פנימית לספירה יעילה.
לשאת פלט	מציע פלט נשיאה המתאים למפלס N-bit.
זמן התפשטות	מתגאה בזמן התפשטות של 14 נ.ס.

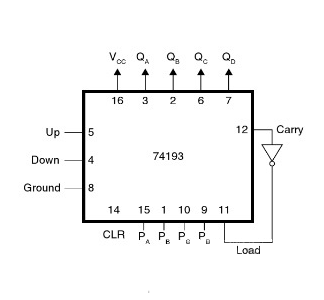

בניית דלפק למעלה/מטה עם ה- IC 74193

ה- IC 74193 המורכב, המוכר בזכות פונקציות הספירה הניתנות להתאמה שלו, הוא רכיב חשוב במערכות דיגיטליות להפעלת משימות ספירת כלפי מעלה/מטה.במערך המעגל, PIN-16 מחובר ל- VCC כדי לספק ל- IC כוח תפעולי.הסיכות הברורות מבוססות אסטרטגיות, הפועלת לאיפוס הדלפק במידת הצורך, ומסייעות לשמור על אמינות וביצועי המערכת.

נתונים בינאריים נכנסים ל- IC דרך סיכות PA, PB, PC ו- PD.ניתן לגשת לתפוקות הבינאריות המתאימות ב- QA, QB, QC ו- QD, ומספקות ספירות מעובדות המועילות לרוב למשימות כמו מעגלי תזמון ומחלקות תדרים הדורשים דיוק גבוה.

כיוון הספירה, בין אם מתגלה או ירידה, נשלט באמצעות כניסות שעון מתמחות.יכולת זו מאפשרת לך להתאים באופן דינמי את רצף הספירה של ה- IC, ולשפר את הגמישות שלו ביישומים שונים.בעת שימוש ב- IC בתרחישים מעשיים, הוא מתרחש לעצב בזהירות את דופק השעון ולהתייחס לבעיות רעש כדי למנוע ספירות שגויות, מה שמבטיח שהמעגל פועל באופן אמין.

ניתוח השוואתי של מונה מונה ומטה

דלפק למעלה	דלפק למטה
הדלפק Up Talls מ- '0' לגבול המקסימלי שלו	הדלפק למטה מתחיל מערך השיא שלו ויורד ל- '0'
זה סופר אירועים ברצף עולה	זה סופר אירועים ברצף יורד

חוזקות ומגבלות של מונים למעלה/למטה

חוזקות

מונים למעלה/למטה מספקים מגוון יתרונות, במיוחד בעולם של שילוב במערכות במהירות גבוההומבנה ההכפכף הפשוט שלהם מסייע בקישוריות ללא מאמץ, ומוביל לרוב לאפשרויות חסכוניות למכשירים דיגיטליים שבהם צמצום המורכבות הוא בראש סדר העדיפויות. היכולת לספור לשני הכיוונים - קדימה ומטה כלפי מטה - לרבגוניות, ולהוכיח מועילה ביישומים כמו שעונים דיגיטליים או דלפקים באירועים בהם רצוי לספירה דו כיוונית. בנוסף, הפונקציונליות שלהם מאירה במערכות בדיקה המשמשות לאישור אותות לוגיים.יישומים מעשיים מעריכים את שלהם עיצוב לא מסובך, שמבטיחה ניפוי ותחזוקה פשוטים יותר, ומציעה יתרון מדהים עבורך המתמקד במשימות פתרון בעיות ואופטימיזציה.

מגבלות

למרות החוזקות, מונים למעלה/למטה מציגים מגבלות מסוימות, במיוחד לגבי דיוק בתדרים מוגברים. עם עליית המהירויות התפעוליות, הם עלולים להיתקל באי דיוקים, ולהציב אתגרים במערכות המתעדפות אמינות גבוהה. אי דיוקים אלה מקורם לעתים קרובות בהסתמכות על סנכרון שעון חיצוני, שעשוי באופן ספציפי דורשים מעגלי כפכפים משלימיםודרישות כאלה יכולות הגדל את מורכבות המעגלים והכניס עיכובים בתזמון פוטנציאליויתר על כן, בעת ניהול מערכות סיביות מורכבות, כל עיכובים הקשורים לדלפקים יכולים להחמיר, המשפיעים על ביצועי המערכת הכוללים.כתוצאה מכך, אתה יכול לעיתים קרובות לחקור פתרונות אלטרנטיביים או רכיבים נוספים להפחתת השפעות אלה, ולבסס את האסטרטגיות שלהם על שיפור טכניקות סנכרון.ניווט בפשרות אלה דורש הערכה מהורהרת של צרכי המערכת וכיצד אלמנטים כאלה עשויים להשפיע על הביצועים, ולעתים קרובות מכניסים אותך לקראת שיפורי תכנון אסטרטגיים המותאמים לדרישות היישום הספציפיות.

שימושים במונים למעלה/למטה

דלפקים הפוכים אוטומטיים

בעולם הנדסת מערכות הדורשת שליטה קפדנית, מונים למעלה/למטה מציגים תכונה שימושית: ההתאמה האוטומטית של כיוון הספירה במגבלות מוגדרות.יכולת הסתגלות זו תומכת במעבר ללא רבב בין ספירה קדימה לאחור.פונקציה כזו מוערכת במיוחד בסביבות אוטומטיות בהן מעקב אחר תנועה בשני הכיוונים משפיע באופן עמוק על היעילות התפעולית.רובוטיקה תעשייתית, למשל, רותמת את התכונה הזו כדי להבטיח דיוק לאחר שהגיעו לגבולות התנועה שלהם.

מחלקות שעון

בתוך מערכות אלקטרוניות דיגיטליות, מונים למעלה/למטה תורמים משמעותית לייצור מחלקות השעון, אשר מווסתות בצורה מיומנת את תדירות אותות השעון.אפנון זה מסייע בבניית אותות תזמון שהם המפתח לנהיגה ברכיבים מגוונים בתדרים משתנים בתוך מערכת משולבת.על ידי הצעת שעונים של מהירויות שונות, מונים אלה ממלאים תפקיד מרכזי בסנכרון תהליכים מגוונים, ובכך מספקים את צרכי המערכת הייחודיים.

מערכות ניהול חניה

במרחבים עירוניים נחנקים בתנועה, מונים למעלה/למטה מספקים פתרונות דינמיים באמצעות מערכות ניהול חניה.על ידי הגדלת השיטתיות של הספירה עם כניסתו של כל רכב והפחתתו עם היציאה, מונים אלה מספקים עדכונים בזמן על מקומות חניה זמינים.מנגנון מעקב בפועל זה תומך בניצול תשתיות חניה יעיל תוך העשרת החוויה שלך.

חלוקת תדרים

עבור משימות הכרוכות בחלוקת תדרים ברשתות תקשורת, מונים למעלה/מטה מוכיחים כמועילים במיוחד בגלל הרעש הנמוך שלהם וצריכת החשמל המופחתת.דלפקים אלה מסייעים בחטיבה קפדנית וניהול תדרים, מה שמאפשר לינה של מספר ערוצים בתוך רשת.בסביבות עם עיבוד אותות נרחב, השימוש במונים כאלה מבטיח הפרעות מינימליות, תוך שמירה על שלמותה ואיכות אותות תקשורת.

ספירת עשרות אסינכרונית

דלפקים למעלה/למטה מאפשרים ספירת עבדון אסינכרונית, המשמשת ליישומים בהם פעולות מתרחשות ללא תלות בשעונים גלובליים.במערכות אסינכרוניות, דלפקים אלה מספקים גישה אמינה להשגת ספירת בסיס -10, מצטיינים בהסתגלות מבלי להחליש את הדיוק.התועלת שלהם זורחת במערכות הפועלות בתנאים מגוונים, ומתאימים בצורה חלקה מבלי להקריב את הדיוק.

מַסְקָנָה

מאמר זה חופר בתכנון המורכב ובהיבטים התפעוליים של מונה למעלה/למטה, ומתמקד ב- IC 74193.ידוע בזכות יכולות הספירה הכפולות שלה - הן עולה ויורד - יש לה יישומים מגוונים, החל ממערכות חניה מתוחכמות ועד משימות חלוקת תדרים מורכבות.כאשר נופים טכנולוגיים משתנים, הבנה עמוקה של רכיבים אלה יכולה להניע חדשנות ולהגביר את היעילות.התועלת של מונה למעלה/למטה משתרעת מעבר ליישומים קונבנציונליים, ומסתכמת במערכות אוטומטיות בהן מנגנוני ספירה מדויקים משפרים את היעילות.לדוגמה, בפתרונות ניהול תנועה דינאמיים, מונים כאלה ממלאים תפקיד מרכזי על ידי שילוב נתונים בפועל כדי לייעל את הזרימה.מינוף הרבגוניות של המכשיר מאפשר לעמוד באתגרים במגזרים שונים עם אסטרטגיות בהתאמה אישית.מתובנות ספציפיות לתעשייה, היישום המדויק של מונים אלה יכול להגביר משמעותית את ביצועי המערכת.
