מדריך מקיף ל- CD4511BE: BCD למפענח 7 קטעים עם Pinout, שווה ערך, יישומים וגיליון נתונים

ה- CD4511BE הוא BCD רב-תכליתי (עשרוני מקודד בינארי) למפענח 7 קטעים, הנפוץ במגוון רחב של יישומי תצוגה.במאמר זה אנו צוללים עמוק בתכונותיו, החל מהבנת גיליון הנתונים והצורה של ה- PIN שלה וכלה בחקר יישומים ועיצובים במעגלים.בין אם אתם מחפשים לשפר את הידע שלכם על מנהלי התקנים לתצוגה או בחיפוש אחר טיפים לשילוב מעשי, מדריך מקיף זה ל- CD4511BE יספק לכם את התובנות הדרושות למנף ביעילות את יכולותיו בפרויקטים אלקטרוניים מודרניים.

קָטָלוֹג

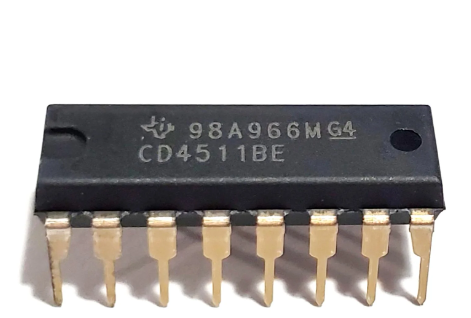

סקירה כללית של CD4511BE

THE CD4511BE, BCD הניתן להתאמה לנהג מפענח LED של 7 קטעים, מכוסה בחבילת CMOS של 16 פינים.רכיב זה ממזג באופן ייחודי את ההיגיון של CMOS עם תפוקות טרנזיסטור דו -קוטביות של NPN, מה שמשפר את ביצועיו בשלל יישומי תצוגה.

שילוב של היגיון CMOS עם תפוקות טרנזיסטור דו קוטביות של NPN ב- CD4511BE מבטיח צריכת חשמל מינימלית תוך הגברת עמידות לרעש.זה מקורה במיומנות עד 25mA לנהיגה נוריות LED ותצוגות דומות.כניסות בדיקת מנורה מקלות על בדיקה ישירה של כל קטע תצוגה.תכונה זו מבטיחה כי הקטעים פועלים מבלי לדרוש הגדרות מורכבות.כניסתו של הקלט הוא כלי חשוב לתמרון עוצמת התצוגה.זה מאפשר התאמות בהירות שיתאימו לתנאי תאורה סביבתיים שונים.גמישות זו מוכיחה מועילה בהגדרות פנים וגם בחוץ.כניסות האפשרות של התפס נועדו לשמור על קודי BCD, ולהבטיח פלט יציב למרות אותות קלט משתנים.

פונקציונליות זו ממזערת את ההבהבה ומקדמת ביצועי תצוגה עקביים.חוזק בולט של ה- CD4511BE הוא מיומנותו בכפילה של מספר אותות וניהול תצוגות מרובות במקביל.יכולת זו מייעלת את תכנון המעגלים ומפחיתה את ספירת הרכיבים, ובכך מפשטת את שילובו הן באלקטרוניקה הצרכנית והן ביישומים תעשייתיים.ה- CD4511BE מוצע במספר פורמטים של חבילה, כולל הרמטיקה, טבילה מפלסטיק, קו קטן וקו-קווין דק.אפשרויות אריזה מגוונות אלה מבטיחות תאימות עם דרישות עיצוב שונות, החל ממכשירי כף יד קומפקטיים וכלה בפנלי בקרה תעשייתיים מרחיבים.

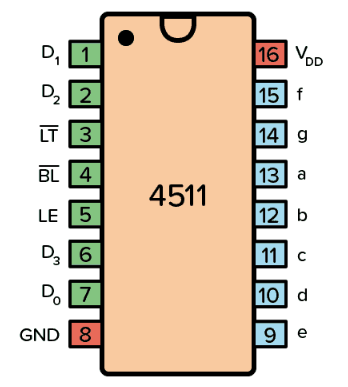

CD4511BE PINOUT

פִּין שֵׁם	פִּין הִיכים	סוּג	תֵאוּר
Vdd	16	כּוֹחַ	מתח אספקה (+3 עד +15V)
GND	8	כּוֹחַ	קרקע (0V)
A-F	9-15	תְפוּקָה	פלטים עבור תצוגת 7 קטעים
D0-D3	7, 1, 2, 6	קֶלֶט	קלט נתונים של 4 סיביות
LT	3	קֶלֶט	מבחן מנורה.פונה על כל הקטעים כאשר הם נמוכים.
Bl	4	קֶלֶט	מבחן ריחוק. מכבה את כל הקטעים כאשר הם נמוכים.
LE	5	קֶלֶט	תפס הפעל. מאחסן את המצב הנוכחי כשהוא גבוה.

דגמי CAD של CD4511BE

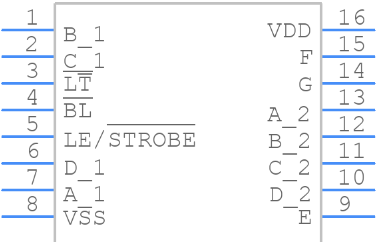

סֵמֶל

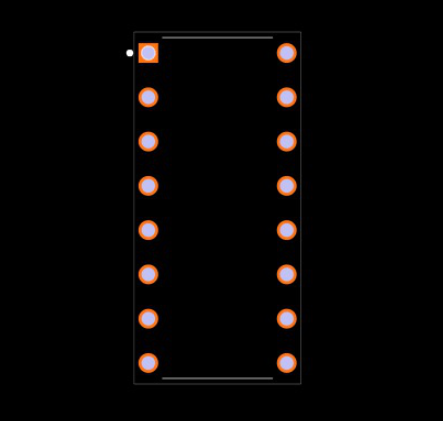

עָקֵב

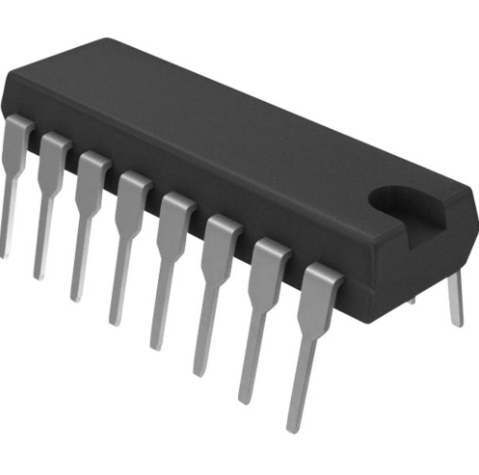

דגמי תלת מימד

מפרטים של CD4511BE

סוּג	פָּרָמֶטֶר
מחזור חיים סטָטוּס	פָּעִיל (עודכן לאחרונה: לפני יומיים)
מִפְעָל זמן להוביל	8 שבועות
מַגָע ציפוי	זָהָב
הַר	בְּאֶמצָעוּת חוֹר
הַרכָּבָה סוּג	בְּאֶמצָעוּת חוֹר
מִספָּר של סיכות	16
מִשׁקָל	951.693491 mg
הפעלה טֶמפֶּרָטוּרָה	-55 מעלות צלזיוס ~ 125 מעלות צלזיוס
אריזה	שְׁפוֹפֶרֶת
JESD-609 קוד	E4
חֵלֶק סטָטוּס	פָּעִיל
לַחוּת רמת רגישות (MSL)	1 (בִּלתִי מוּגבָּל)
מִספָּר של סיום	16
ECCN קוד	אוזן99
מֶתַח - אספקה	3V ~ 18V
מָסוֹף מַצָב	כָּפוּל
מִספָּר של פונקציות	1
לְסַפֵּק מֶתַח	5V
בָּסִיס מספר חלק	CD4511
פִּין לִסְפּוֹר	16
הפעלה מתח אספקה	3.3V
קוטביות	לא הפוך
לְסַפֵּק מתח-מין (VSUP)	3V
תְצוּרָה	7 מִגזָר
מִספָּר של ערוצים	4
מִמְשָׁק	BCD
הפעלה אספקת זרם	40NA
לִטעוֹן קיבול	50pf
כּוֹחַ בִּזבּוּז	500MW
רְבִיָה לְעַכֵּב	1.32 μs
שֶׁקֶט נוֹכְחִי	100 מיקרו
פִּנָה בזמן עיכוב	1.32 μs
הִגָיוֹן פוּנקצִיָה	מפענח, מהפך, תפס
מִספָּר של תשומות	4
הִגָיוֹן סוג IC	שבע מפענח/נהג קטע
מִספָּר של שערים	1
לְהַצִיג סוּג	LED
קֶלֶט קיבול	5pf
נָמוּך זרם פלט רמה	4.2ma
כּוֹחַ אספקת זרם-מקס (ICC)	0.3mA
מִספָּר של קווי פלט	7
קֶלֶט הַתנָיָה	נצמד
גוֹבַה	5.08 מ"מ
מֶשֶׁך	19.3 מ"מ
רוֹחַב	6.35 מ"מ
עוֹבִי	3.9 מ"מ
לְהַגִיעַ SVHC	לֹא SVHC
קְרִינָה הִתקַשׁוּת	לֹא
ROHS סטָטוּס	ROHS3 תואם
עוֹפֶרֶת לְשַׁחְרֵר	עוֹפֶרֶת לְשַׁחְרֵר

תכונות של CD4511BE

תכונה	תֵאוּר
גָבוֹהַ יכולת המקור לפלט	לְמַעלָה עד 25mA
לְסַפֵּק טווח מתח	מִן 3V עד 18V
קֶלֶט תפסים לאחסון קוד BCD	מספק אחסון לקלט BCD
בָּדוּק זרם שקט	100% נבדק ב- 20V
מַקסִימוּם זרם קלט	1μA בטמפרטורה של 18 וולט (טווח טמפרטורות חבילה מלאה), 100NA ב 18 וולט (25 מעלות צלזיוס)
פרמטרי דירוגים	5V, 10V, ו- 15V
הפעלה טווח טמפרטורות	-55 מעלות צלזיוס עד 125 מעלות צלזיוס

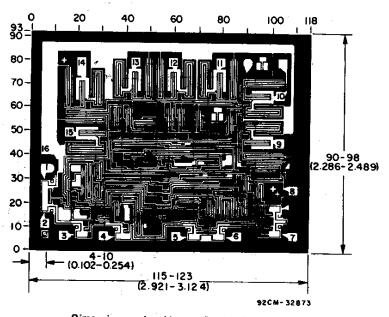

מימד שבב

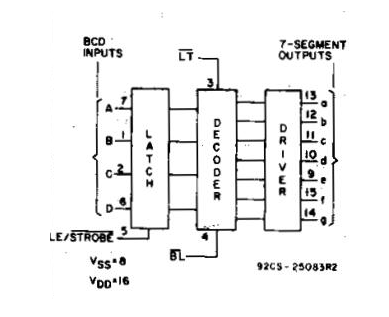

תרשים חסום של CD4511BE

יישומים של CD4511BE

נהגי תצוגת LED

ה- CD4511BE מנוצל בעיקר כדי להניע תצוגות LED של קתודה נפוצה.היכולת שלה לפרש קלט BCD ולהמיר אותה לתצוגה תואמת של 7 קטעים מוצאת את מקומה במכשירים שונים כמו שעונים דיגיטליים, מחשבונים ומדרים דיגיטליים.שילוב ה- CD4511BE במכשירים אלה משפר לא רק את הקריאות אלא גם ביצועים תפעוליים, מתגאה בתפוקה ברורה ומדויקת.אפליקציה ספציפית זו מנצלת את יכולות הפענוח המיומנות של השבב, המפשטות את הממשק של מספר תצוגות 7 קטעים.

רִבּוּב

בתוך עולם ה- Multiplexing, ה- CD4511BE מייעל את הפעולות על ידי הרזיה של מספר הסיכות הנדרשות לניהול תצוגות מרובות.זה מועיל לרוב במערכות בהן מגבלות שטח וממשק מגבילות את מספר קווי החיבור הזמינים.השבב מייעל קישוריות עבור לוחות תצוגה רב -תכליתיים, ומבטיח כי יחידות תצוגה רבות פועלות בצורה חלקה במקביל, ובכך מעשרים את החוויה שלך במידע חזותי מסונכרן וברור.

בקרת תצוגה ליבון

בעת ניהול תצוגות ליבון, ה- CD4511BE מציג צדדיות ראויה לשבח.יכולות הפלט החזקות שלה מבטיחות כי מגזרי הליבון מקבלים אותות עקביים ואמינים, מה שהופך אותו ליתרון בהגדרות בהן מערכות מדור קודם נמצאות בשימוש או כאשר חוסן לתנאי הסביבה הגבוהים הוא דומיננטי.האמינות של שבב זה מבטיחה פעולה ארוכת טווח ויציבה, גם כאשר מתמודדים עם המאפיינים החשמליים המשתנים של תצוגות ליבון.

תצוגות פלורסנט במתח נמוך

ה- CD4511BE מצטיין ביישומים הכוללים תצוגות פלורסנט במתח נמוך.יכולת השבב בטיפול ברמות מתח מגוונות מבלי לפגוע באיכות התצוגה הופכת אותו לאידיאלי למכשירים המופעלים על ידי סוללות ומערכות תצוגה חסכוניות באנרגיה.גמישות זו לא רק מדגישה את התאמתו ליישומי צריכה נמוכה בעלת עוצמה נמוכה, אלא גם מדגישה את תאימותה לסוגי תצוגה שונים, ומרחיבה את היישום שלה בעיצובים אלקטרוניים שונים.

אלטרנטיבות של CD4511BE

CD4511BF3A

CD4511BF

יצרן CD4511BE

Texas Instruments Inc., שבסיסה בדאלאס, טקסס, עומדת ככוח משפיע בנוף המוליכים למחצה האמריקני.הוא מצטיין בייצור שבבים אנלוגיים ומעבדים משובצים.יחד, מוצרים אלה מייצרים מעל 80% מהכנסות החברה.תרומה מהותית זו הניעה את מכשירי טקסס להיות בין עשר חברות המוליכים למחצה המובילים ברחבי העולם.

מכשירי טקסס מטפחת מוניטין חזק בתעשיית המוליכים למחצה.זה הרוויח זאת באמצעות מחויבות בלתי מעורערת לחדשנות ואיכות.מוצרי העיבוד האנלוגיים והמוטמעים שלה מוצאים יישומים במגזרים שונים, החל מאלקטרוניקה צרכנית ועד ציוד תעשייתי.עשרות שנים של פתרונות עקביים, בעלי ביצועים גבוהים, ביססו קשרים מתמשכים עם לקוחות.

היכולת הטכנולוגית של מכשירי טקסס מאוירת באמצעות הצעות המוצר המתוחכמות שלה.ה- CD4511BE הוא דוגמה עיקרית למיומנות החברה בעיצוב מעגלים משולבים המייעלים פונקציות אלקטרוניות מורכבות.מוצר זה מאפשר הערצה מהיעילות והפונקציונליות שלו ביישומי תצוגה דיגיטלית, ומדגיש את התפקיד החלוצי של טקסס מכשירים בטכנולוגיית מוליכים למחצה.

חבילה של CD4511BE

מתווה חבילה

חבילה פלסטית כפולה בקו

מידות CD4511BE

מֵמַד	עֵרֶך
גוֹבַה	5.08 מ.מ.
מֶשֶׁך	19.3 מ.מ.
עוֹבִי	3.9 מ.מ.
רוֹחַב	6.35 מ.מ.

יישום ה- CD4511BE

כדי להביא את ה- CD4511BE לפעולה ביעילות, יוזם על ידי חיבור סיכת ה- VDD לצד החיובי של ספק הכוח ולסיכת ה- GND לקרקע.מעגל משולב זה (IC) יכול לתפקד בטווח מתח של 3V עד 15V, המספק לצרכי יישום מגוונים.

כניסות עשרוניות מקודדות בינאריות: CD4511BE נועד לקבל כניסות עשרוניות מקודדות בינאריות (BCD) דרך סיכות D0 ל- D3.תשומות אלה מגדירות את הספרה המוצגת בתצוגה של 7 קטעים, ומבטיחה את הצגת הנתונים המדויקת.בהגדרות הייצור, כניסות BCD אינן אינטגרליות למערכות בדיקה אוטומטיות.תשומות אלה מקלות על הדמיית נתונים מהירה ומדויקת על קווי ייצור, ומונעים עיכובים ושגיאות.

תפוקות תצוגה של 7 קטעים: סיכות הפלט של ה- IC (A עד G) מתחברות לקטעים תואמים בתצוגת 7 הקטעים.זה מתזמר את תאורת הקטעים הספציפיים לייצוג עשרוני מדויק.בדרך כלל אתה יכול לשלב נגדים המגבילים זרם עבור כל סיכת פלט.תרגול זה לא רק מגן על נוריות התצוגה אלא גם מאריך את הפונקציונליות שלהם, ומייעל הן את הביצועים והן עמידות.

בדיקת קטע עם סיכת LT: סיכת ה- LT (מבחן המנורה) היא המפתח לבדיקת קטע מקיפה.כאשר סיכה זו מוגדרת לנמוכה, כל קטעי התצוגה מפעילים, ומאפשר בדיקת פונקציונליות יסודית.בשלב האב -טיפוס נדרש קטעי בדיקה דרך סיכת ה- LT.שלב זה מזהה כל נוריות LED לא תקלות, ומאפשרות החלפות בזמן לפני שיוצא בתהליכי אינטגרציה מורכבים יותר.

בקרת בהירות ו- PWM עם BL PIN: שימוש בטכניקות BL (Blanking) עם טכניקות מודולציה של רוחב הדופק (PWM) יכולות לנהל ביעילות את בהירות התצוגה.הגדרת סיכת ה- BL לכיבוי נמוך של כל הקטעים, ומדגימה הן יכולות של בקרת/כיבוי והן יכולות אפנון בהירות.באלקטרוניקה צרכנית, התאמות PWM מבוססות BL נפוצות.יכולת הסתגלות זו מאפשרת לתצוגות להרמוניה עם אור אווירה משתנה, ומשפרת משמעותית את שביעות הרצון שלך.

אחסון נתונים עם PIN LE: PIN LE (Latch Enable) משמש לאחסון הערך המוצג.כאשר סיכת ה- LE גבוהה, פלט התצוגה נשמר למרות שינויי קלט.הגדרתו למצב קורות חיים נמוך מבצעים רגילים שבה התצוגה משקפת באופן דינמי וריאציות קלט.מינוף ה- LE PIN הוא נוהג נפוץ בשעונים דיגיטליים וביישומים דומים.זה מבטיח פלט תצוגה יציב, אפילו עם אותות קלט משתנים, שיפור הדיוק והאמינות.

מפרטים דומים

מספר חלק	יַצרָן	חבילה / מקרה	מספר הכניסות	מספר הסיכות	פונקציית לוגיקה	מספר קווי הפלט	עיכוב התפשטות	זרם פלט ברמה נמוכה	מתח אספקה
CD4511BE	מכשירי טקסס	16-DIP (0.300, 7.62 מ"מ)	4	16	מפענח, מהפך, תפס	7	1.32 מיקרו	4.2 ma	5 V.
CD74HC138E	מכשירי טקסס	16-DIP (0.300, 7.62 מ"מ)	3	16	מפענח, demultiplexer, demux	8	45 ns	-	5 V.
Sn74hct138n	מכשירי טקסס	16-DIP (0.300, 7.62 מ"מ)	3	16	מפענח, demultiplexer	-	45 ns	-	5 V.
MC74HCT138ANG	על מוליך למחצה	16-DIP (0.300, 7.62 מ"מ)	3	16	מפענח, demultiplexer	-	45 ns	-	5 V.
SN74HC138N	מכשירי טקסס	16-DIP (0.300, 7.62 מ"מ)	3	16	מפענח, demultiplexer	-	30 ns	-	4.5 V.

גיליון נתונים PDF

גיליונות נתונים CD4511BE:

מחזיקי סוללות גליליים. Pdf

גיליונות נתונים CD74HC138E:

מחזיקי סוללות גליליים. Pdf

SN74HCT138N גיליונות נתונים:

מחזיקי סוללות גליליים. Pdf

SN54HCT138, SN74HCT138.PDF

MC74HCT138ANG גיליונות נתונים:

מחזיקי סוללות גליליים. Pdf

SN74HC138N גיליונות נתונים:

SN54HC138, SN74HC138.PDF

שאלות נפוצות [שאלות נפוצות]

1. מהו מנהל התקן BCD עד 7 קטעים?

מנהל התקן BCD עד 7 קטעים מתרגם כניסות עשרוניות מקודדות בינאריות (BCD) לאותות המפעילים את הקטעים המתאימים של תצוגה של 7 קטעים.תהליך זה מאפשר ייצוג חזותי של מידע מספרי, מה שהופך אותו לנדרש במכשירים כמו שעונים דיגיטליים ופאנלי מכשור, בהם נדרשים תצוגות מספריות מדויקות ויעילות.

2. איזו חבילה CD4511BE?

ה- CD4511BE שוכן בחבילה כפולה בשורה (DIP-16).תקן אריזה זה הופך את ההתקנה והשילוב במעגלים אלקטרוניים שונים.העיצוב החזק שלה מציע קלות טיפול וקישוריות מאובטחת, תכונות המבטיחות אמינות בשלל יישומים.

3. מה עושה CD4511BE?

ה- CD4511BE פועל כנהג עבור נוריות LED ומכשירי תצוגה אחרים על ידי המרת אותות קלט דיגיטליים ליציאות חשמל, ובכך מאיר קטעי תצוגה ספציפיים.פונקציה זו פעילה במכשירים הדורשים ייצוג נתונים מספרי מדויק.שילוב נהג כזה ממלא תפקיד מדהים בהשגת דיוק ואמינות תצוגה, המוערכים מאוד באלקטרוניקה צרכנית ויישומים תעשייתיים.

4. מה טווח הטמפרטורות המומלץ עבור CD4511BE?

טמפרטורת ההפעלה המומלצת עבור CD4511BE משתרעת על ידי -55 מעלות צלזיוס ל- +125 מעלות צלזיוס.מגוון רחב זה מדגיש את יכולת ההסתגלות של הרכיב ואת התאמתם לתנאים סביבתיים מגוונים, מההגדרות הקרות ביותר ועד חום אינטנסיבי.לעתים קרובות אתה יכול לבחור רכיבים כמו CD4511BE לפרויקטים הדורשים ביצועים עקביים על פני טמפרטורות שונות.

5. כמה קווי פלט יש ל- CD4511BE?

ה- CD4511BE כולל שבעה קווי פלט.כל פלט מניע קטע בודד של תצוגה של 7 קטעים.ארכיטקטורה זו היא עיקרית לתכנון מערכות הדורשות קריאות דיגיטליות ברורות ויעילות, ומשפרות הן אינטראקציה והן את פרשנות הנתונים.
