מדריך מקיף לנהג שנאי SN6505BDBVR

SN6505BDBVR הוא יותר מסתם נהג שנאי;הוא מייצג אבן יסוד של תכנון אספקת חשמל מודרנית מודרנית.עם המפרט החזק והתכונות החדשניות שלו, הוא מתייחס לאתגרים של השגת יעילות גבוהה, רעש נמוך וביצועים אמינים באלקטרוניקה קומפקטית.מאמר זה חופר בפרמטרים הטכניים, תצורת ה- PIN ויישומים מעשיים של SN6505BDBVR, ומציע מדריך מקיף עבורך במטרה לרתום את יכולותיו.על ידי בחינת מקרי שימוש בפועל, אלטרנטיבות ותובנות תפעוליות, מאמר זה מצייד אותך בידע כדי לייעל את העיצובים שלך ולהבטיח שילוב חלק.

קָטָלוֹג

Pinout

מודל CAD

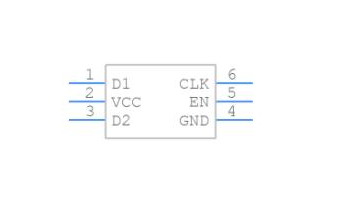

סֵמֶל

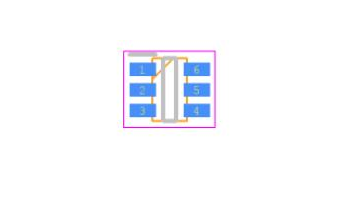

עָקֵב

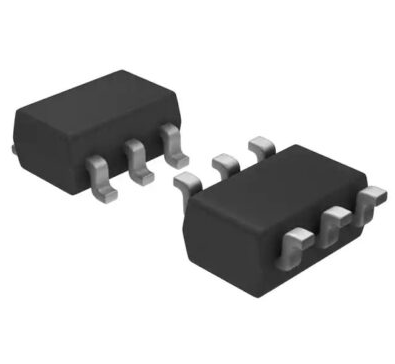

מודל תלת מימד

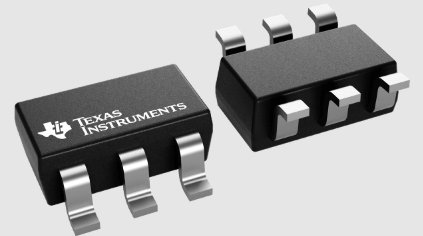

סקירה של SN6505BDBVR

ה SN6505BDBVR מגלם קפיצה טרנספורמטיבית בטכנולוגיית הנהג שנאי, המוכרת ביכולתה להפחית ביעילות את הרעש ולנהל הפרעות אלקטרומגנטיות.תכונות אלה הופכות אותו למותאם במיוחד לשימוש בהגדרות אספקת חשמל מבודדת קומפקטית.העיצוב המתוחכם שלה תומך בשנאים בעלי פרופיל נמוך ומכוסה במרכז הפועלים ביעילות כאשר מונעים על ידי מתח DC שנע בין 2.25 וולט ל -5 וולט.

בנוף האלקטרוני של ימינו, המרדף אחר פתרונות אספקת חשמל קטנים ויעילים יותר מתעצם.ה- SN6505BDBVR ממלא תפקיד מפתח בהתקדמות זו, ומספק החלטות המאפשרות לאיזון העדין בין ביצועים גבוהים לשטח מוגבל.היכולת שלה לתפקד תחת מתח נמוך לא רק מסייעת בשימור אנרגיה אלא תורמת משמעותית ליעילות המוגברת של מערכות אלקטרוניות קומפקטיות.כפי שנצפה על ידך, שילוב רכיבים כאלה במעגלים מורכבים הוא פשוט, הדורש התאמה אישית מינימלית ומאפשר יישום מעשי קל.

הפונקציה העיקרית של המכשיר מחזקת על ידי קבוצה של תכונות טכניות המשפרות הן את היעילות והן את האמינות.עם יכולתו למזער את EMI, SN6505BDBVR מבטיח אספקת כוח נקי ואמין, המחזיק ערך מסוים עבור קטעים אלקטרוניים עדינים.אתה יכול להדגיש כי האופי החזק של SN6505BDBVR תורם פחות סיבוכים במהלך עבודות אבחון ותחזוקה, ובסופו של דבר מאריך את תוחלת החיים ואמינותן של מערכות הנהנות מיישום שלה.

יישומים

היכולות המגוונות של רכיב זה מוצאות יישום בתחומים שונים, בעיקר במערכות המחייבות ספקי כוח מבודדים.מערכות אלה כוללות ממשקים כגון CAN, RS-485, RS-422, RS-232, SPI ו- I2C.בידוד מסייע בהימנעות מלולאות קרקע ושמירה על שלמות הנתונים על פני קטעי מערכת שונים - אלמנט העדיף לעיתים קרובות בפתרונות הנדסיים בגלל ההשפעה הפוטנציאלית שלו על הביצועים והאמינות.

פתרונות אספקת חשמל עם רעש נמוך

רכיב זה מוכיח כשימושי ברובו בסביבות הדורשות רעש מינימלי, כולל ספקי כוח USB מבודדים.בשטח של מערכות אלקטרוניות מדויקות, תכונות רעש נמוך פעילות למניעת שחיתות נתונים ואי דיוקים במדידה.סביבות ייצור היי-טק תלויות לעתים קרובות בתכונות אלה כדי לקיים ביצועים אופטימליים ללא שיבושים.

בקרת תהליכים וטלקום

יישומי טלקומוניקציה ובקרת תהליכים תעשייתית קוצרים יתרונות משמעותיים מפתרונות אספקת חשמל מגובשים.פתרונות אלה מעלים את היציבות והאמינות בין תנאים מגוונים, ועולים על טכניקות מסורתיות.הבנה עמוקה של דינמיקת הכוח פותחת את הנעילה במגזרים אלה, ומטפחת מסגרות תקשורת ובקרה חזקות וגמישות יותר.

רדיו וספקי חשמל מבוזרים

בתחום הדינאמי של חלוקת הרדיו וספקי כוח נלווים, נדרשים פתרונות חדשניים כדי להתמודד עם אתגרי הפרעות ויציבות כוח.שילוב רכיבים תומכים המטפחים פעולה ללא הפרעה יכולים להניע התקדמות בולטת ביעילות ובכיסוי של מערכות הרדיו.עם תכנון מיומן, רווחים עדינים בבהירות האות מתבררים באמצעות בחירת רכיבים אסטרטגית.

מכשירים רפואיים ומדעיים

בעולם המכשירים הרפואיים והדיוק, השגת דיוק גבוה תוך הבטחת הבטיחות היא האולטימטיבית.כאן, אספקה ​​מבודדת המצורפת למכשירים דומיננטיים בהגנה על המכשירים ועל המפעילים שלהם.האיזון האומנות בין ביצועים לבטיחות הוא עדות לעיצוב ושימוש מוצלח של מכשירים במגזר זה.

יעילות אספקת נימה עם רעש נמוך

בתרחישים הכוללים אספקת נימה עם רעש נמוך, הרכיב ממלא תפקיד מרכזי בהפחתת הפרעות לא רצויות, ובכך שומר על שלמות יישום הקצה על כנו.בהקשרים אלה, אפילו התאמות דקות יכולות להשפיע באופן משמעותי על הביצועים הכוללים-תובנה שנמצאת לעתים קרובות מניסיון יישום נרחב נרחב.

תחליפים

• • SN6505BDBVT

• • SN6505BQDBVRQ1

• MAX253EUA-T

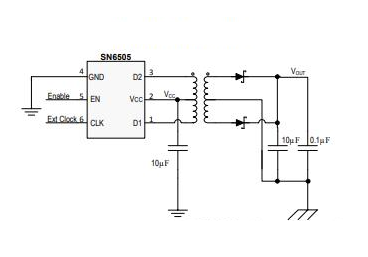

סכמטי

בחינה מבצעית של SN6505BDBVR

ה- SN6505 מיוצר כדי להשתמש בטופולוגיית הדחיפה לנהיגה ממירי DC/DC מבודדים עם מיומנות.תצורה זו משמשת למיטוב העברת חשמל ושליטה על רעש חשמלי, גורם תוצאה ביישומים מכוונים עדינים.על ידי שילוב מתנד ומעגל כונן שער קפדני, המכשיר מסוגל לייצר שני אותות פלט משלימים.אותות אלה הופכים בסיסיים לתפעול לסירוגין של שני טרנזיסטורים, מקדמים סנכרון והפחתת הסיכון לסיבוכים הקשורים לחפיפה, הישג טכנולוגי עדין אך עמוק.

דומיננטי לפעולה של SN6505 הוא המתנד שלה, רכיב מרכזי הקובע את הפרמטרים התפעוליים הבסיסיים של המכשיר.יחד עם מחלק תדרים, אלמנט זה משפיע על העיתוי והסנכרון של אותות שער.צמד זה לא רק משפר את היעילות על פני תנאי עומס מגוונים, אלא גם תומך ביציבות תחת דרישות מערכת משתנות.ביישומים בפועל, ביצועי מתנד אמין מבטיחים כי מכשירים המופעלים על ידי SN6505 יישארו עמידים בתנאים סביבתיים מגוונים, ומשקפים הבנה עמוקה יותר של אמינות הנדסית תחת לחץ.

ה- SN6505 משלב היגיון מתקדם של Break-Bef-Make כדי למנוע חפיפה של טרנזיסטור, אתגר טיפוסי בניהול כוח.מנגנון זה מבטיח כי טרנזיסטור אחד מכבה במלואו לפני הפעלת האחר, ובכך מפחית את המופעים של מעגלים קצרים ומפחית את זן הרכיבים.בהקשרים מעשיים, תכונה כזו מקדמת את העמידות והיעילות של מערכות הכוח, ומכסה את התובנה כי ראיית הנולד בתכנון מגנה מפני סיבוכים פוטנציאליים, וכתוצאה מכך מוצרים מתמשכים ואמינים יותר.

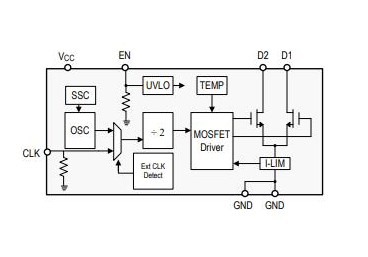

תרשים חסימת פונקציה

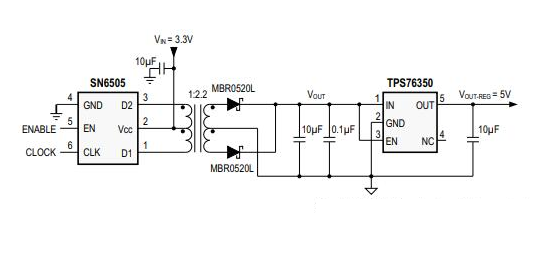

תרשים מעגל דוגמה

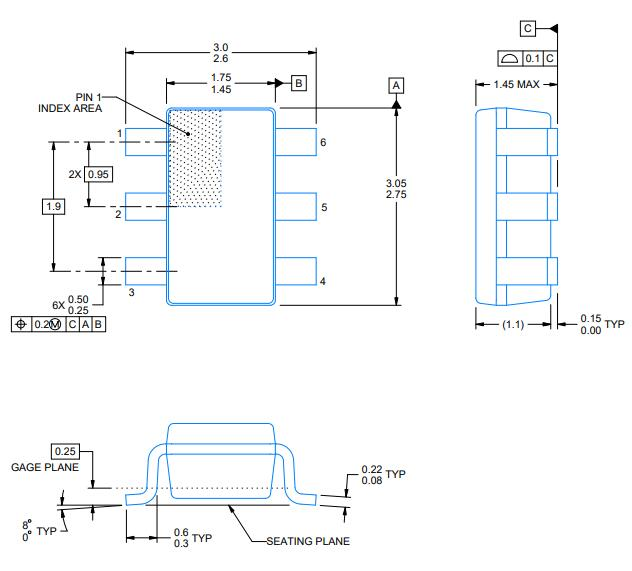

חֲבִילָה

מפרטים טכניים

סוּג	פָּרָמֶטֶר
סטטוס מחזור חיים	פעיל (עודכן לאחרונה: לפני 3 ימים)
זמן ההובלה של המפעל	6 שבועות
צור ציפוי	זָהָב
הַר	הר השטח
סוג הרכבה	הר השטח
חבילה / מקרה	SOT-23-6
מספר הסיכות	6
תדר מיתוג	424 קילו הרץ
טמפרטורת הפעלה	-55 מעלות צלזיוס ~ 125 מעלות צלזיוס
אריזה	קלטת וסליל (TR)
קוד JESD-609	E4
קוד PBFREE	כֵּן
סטטוס חלק	פָּעִיל
רמת רגישות לחות (MSL)	1 (ללא הגבלה)
מספר הסיומות	6
קוד ECCN	אוזן99
יישומים	נהג שנאי
מתח - אספקה	2.25V ~ 5.5V
מיקום מסוף	כָּפוּל
צורת מסוף	אגף שחף
מספר הפונקציות	1
מתח אספקה	5V
מגרש מסוף	0.95 מ"מ
מספר חלק בסיס	SN6505
מספר תפוקות	1
מתח יציאה	16V
סוג פלט	מתכוונן
זרם פלט מקסימלי	1a
מתח אספקת הפעלה	5.5V
זרם אספקת תפעול	1.56mA
זרם אספקה ​​נומינלי	1.56mA
זרם פלט	1a
מתח קלט דקות	2.2V
מתח כניסה מקסימלי	5.5V
סוג IC ממשק	מעגל ממשק
טמפרטורת צומת מקסימום (TJ)	150 מעלות צלזיוס
טווח טמפרטורות הסביבה גבוה	125 מעלות צלזיוס
גוֹבַה	1.45 מ"מ
מֶשֶׁך	2.9 מ"מ
רוֹחַב	1.6 מ"מ
עוֹבִי	1.2 מ"מ
סטטוס ROHS	תואם ROHS3
עופרת חופשית	עופרת חופשית

חלקים דומים

מספר חלק	SN6505BDBVR	MIC2009A-1YM6-TR	MIC2005-0.8YMYM6-TR	LMR12010XMK/NOPB	MIC2009A-2YM6-TR
יַצרָן	מכשירי טקסס	טכנולוגיית מיקרו -שבב	טכנולוגיית מיקרו -שבב	מכשירי טקסס	טכנולוגיית מיקרו -שבב
חבילה / מקרה	SOT-23-6	SOT-23-6	SOT-23-6 דק, TSOT-23-6	SOT-23-6	SOT-23-6
מספר הסיכות	6	6	6	6	6
זרם פלט מקסימלי	1a	800 מא	1a	900 מא	900 מא
זרם פלט	1a	-	-	-	-
מתח קלט דקות	2.2 V.	2.5 וולט	2.5 וולט	2.5 וולט	2.5 וולט
מתח כניסה מקסימלי	5.5 V.	5.5 V.	5.5 V.	5.5 V.	5.5 V.
מתח יציאה	16 V.	6 v	17 וולט	-	-
מספר תפוקות	1	1	1	1	1

גיליון נתונים PDF

SN6505BDBVR גיליונות נתונים:

SN6505 (A, B) DataSheet.pdf

גיליונות נתונים של MIC2009A-1YM6-TR:

Mic20xx Family.pdf

גיליונות נתונים של MIC2005-0.8YMYM6-TR:

Mic20xx Family.pdf
