מדריך מקיף ל- PCF8575 I/O מרחיב

ה- PCF8575, המעוצב בדיוק על ידי Texas Instruments, משמש כמרחיב קלט/פלט של 16 סיביות I2C הניתן להתאמה, המצויד ביכולות הפרעה.מאמר זה מספק בחינה מקיפה של תכונותיו, תצורת ה- PIN וסכמות טכניות, יחד עם מגוון יישומים מגוונים.כאשר משתמשים בו כדי להרחיב את יציאות הקלט/הפלט של בקרי מיקרו, PCF8575 מנווט ביעילות את הדרישות של מערכות מורכבות.הגמישות שלו זורחת בהגדרות הדורשות שילוב חלק ומורכבות מעגל מופחתת.חוויות מעשיות מגלות כי השימוש ב- PCF8575 יכול לפשט מאוד את תכנון המערכת, ולהציג גישה ידידותית לתקציב להגברת יכולות המחשוב.

קָטָלוֹג

סקירה כללית של PCF8575

THE PCF8575 משמש כמרחיב קלט/פלט מרחוק רב -תכליתי, ומאפשר תקשורת חלקה בין מיקרו -בקרים דרך פרוטוקול I2C.שימוש ב- SCL (קו שעון סדרתי) ו- SDA (קו נתונים סדרתי) להעברת נתונים, מפשט את תכנון המעגלים על ידי מאפשר פלט כונן זרם גבוה, כגון נוריות LED, מבלי לדרוש אותות כיוון נתונים נוספים.לאחר האתחול, כל סיכות הקלט/פלט ברירת המחדל למצב גבוה, ומפעילים מקור זרם פנימי המקושר ל- VCC.תכונה זו לא רק מייעלת את הפעולות אלא גם ממזערת את הצורך ברכיבי עזר, מה שהופך את PCF8575 לנכס חשוב ליישומים אלקטרוניים שונים.

אחת התכונות הבולטות של ה- PCF8575 היא התמיכה שלו במערכות 3.3 וולט ו- 5V, שהושגו באמצעות ממיר ברמה משולבת.זה מרחיב את תאימותו לארכיטקטורות מיקרו -בקר מגוונות, ומציע לך גמישות וחופש גדולים יותר בעיצוב המערכת.היכולת לעבוד על פני תקני מתח שונים מבטלת אתגר משותף במערכות רב-רכיביות, ומאפשרת לך להתמקד ביישומים יצירתיים ללא חששות מפני אי התאמת מתח.

היבט עיקרי של ה- PCF8575 הוא ממשק ה- I2C הניתן להגדרה שלו, המשפר את הקישוריות ואת יכולת הטיפול בהתקנים בהגדרות מורכבות.עם מגשרי הלחמה, אתה יכול להתאים את כתובת ה- i2c מבסיס של 0x20, ומאפשר תקשורת אפקטיבית על פני מספר מכשירים.יכולת הסתגלות זו מועילה להימנעות מטיפול בסכסוכים במערכות מורכבות, פרט שהודגש לעתים קרובות על ידך.בנוסף, ניתן להפעיל את המכשיר באמצעות VDD או VCC, ומספקים את דרישות רמת ההיגיון המשתנות.גמישות זו מפשטת את האינטגרציה עם מערכות הפועלות ב -3.3 וולט או 5 וולט, ומבטיחות יציבות ואמינות ביישומים מגוונים.

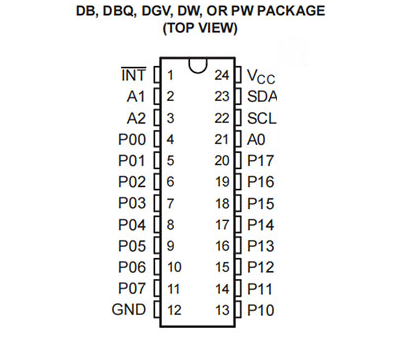

תצורת סיכה

פִּין			סוּג	תֵאוּר
שֵׁם	DB, DBQ, DGV, DW ו- PW	Rge
A0	21	18	אֲנִי	קלט כתובת 0. התחבר ישירות ל- VCC או קרקע. אין צורך בנגדי משיכה.
A1	2	23	אֲנִי	קלט כתובת 1. התחבר ישירות ל- VCC או קרקע. אין צורך בנגדי משיכה.
A2	3	24	אֲנִי	קלט כתובת 2. התחבר ישירות ל- VCC או קרקע. אין צורך בנגדי משיכה.
Int	1	22	O.	הפסק פלט.התחבר ל- V.CC דרך משיכה נַגָד.
P00	4	1	I/O.	קלט/פלט P-Port.מבנה תכנון דחיפה.
P01	5	2	I/O.	קלט/פלט P-Port.מבנה תכנון דחיפה.
P02	6	3	I/O.	קלט/פלט P-Port.מבנה תכנון דחיפה.
P03	7	4	I/O.	קלט/פלט P-Port.מבנה תכנון דחיפה.
P04	8	5	I/O.	קלט/פלט P-Port.מבנה תכנון דחיפה.
P05	9	6	I/O.	קלט/פלט P-Port.מבנה תכנון דחיפה.
P06	10	7	I/O.	קלט/פלט P-Port.מבנה תכנון דחיפה.
P07	11	8	I/O.	קלט/פלט P-Port.מבנה תכנון דחיפה.
GND	12	9	-	טָחוּן
P10	13	10	I/O.	קלט/פלט P-Port.מבנה תכנון דחיפה.
P11	14	11	I/O.	קלט/פלט P-Port.מבנה תכנון דחיפה.
P12	15	12	I/O.	קלט/פלט P-Port.מבנה תכנון דחיפה.
P13	16	13	I/O.	קלט/פלט P-Port.מבנה תכנון דחיפה.
P14	17	14	I/O.	קלט/פלט P-Port.מבנה תכנון דחיפה.
P15	18	15	I/O.	קלט/פלט P-Port.מבנה תכנון דחיפה.
P16	19	16	I/O.	קלט/פלט P-Port.מבנה תכנון דחיפה.
P17	20	17	I/O.	קלט/פלט P-Port.מבנה תכנון דחיפה.
SCL	22	19	אֲנִי	קו שעון סידורי.התחבר ל- V.CC דרך משיכה נַגָד.
SDA	23	20	I/O.	קו נתונים סידורי.התחבר ל- V.CC דרך משיכה נַגָד.
VCC	24	21	-	מתח אספקה

פרטי CAD

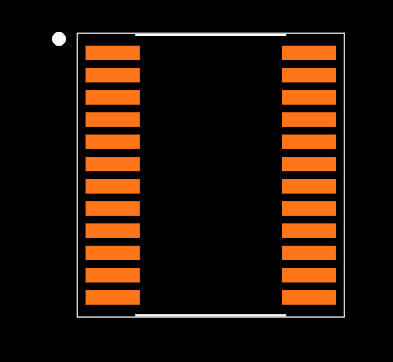

עָקֵב

ייצוג תלת מימד

תכונות

תכונה	תֵאוּר
צריכה נמוכה של זרם המתנה	10 μA מקסימום
I²c להרחבת יציאה מקבילה	מאפשר הרחבה קלה של סיכות קלט/פלט באמצעות ממשק I²C.
פלט הפרעה לניקוי פתוח	מאפשר יצירת הפרעות חיצונית עבור בקרי מיקרו.
תאימות מיקרו -בקר	תואם לרוב בקרי המיקרו.
מהירות אוטובוס I²C	אוטובוס מהיר של 400 קילו הרץ.
פְּנִיָה	ניתן להתייחסות לשלושה סיכות כתובת חומרה, המאפשרות לשמונה מכשירים.
תפוקות צמודות	יכולת כונן זרם גבוהה לנהיגה ישירה של נוריות LED.
המקור הנוכחי	מספק זרם ל- VCC לנהיגה פעילה ב- HIGH AT הפלט.
ביצועי תפס	עולה על 100 מ"ה לג'סד 78, מחלקה II.
מתח עובד	2.5 - 5.5V DC.
עובד זרם	100 מא (מקסימום).
כתובת I²C	כתובת ברירת מחדל: 0x20, ניתנת לשינוי באמצעות הלחמה A1 ו- A2 רפידות בחירה.
סיכות הניתנות להתייחסות	16 סיכות הניתנות להתייחסות באופן פרטני.
תצורת סיכה	כל סיכה הניתנת להגדרה כקלט או פלט;תומך בקלט שינוי הפרעה.
ספריית ארדואינו	תואם לספריית Arduino: PCF8575.
בַּקָשָׁה	מתאים לארדואינו אונו R3 ול- MCUs אחרים עבור שליטה על ממסרים, זמזם, כפתורים ונוריות LED.
הגנת ESD	עומד עם JESD 22: 2000-V מודל גוף אנושי (A114-A), דגם מכונה 200-V (A115-A), מודל מכשירים טעון 1000 וולט (C101).

מפרט טכני

טבלה זו מספקת ייצוג ברור ותמציתי של המפרט התכונות הטכניות עבור מכשירי טקסס PCF8575PWו

סוּג	פָּרָמֶטֶר
סטטוס מחזור חיים	פעיל (עודכן לאחרונה: לפני 5 ימים)
זמן ההובלה של המפעל	6 שבועות
סוג הרכבה	הר השטח
חבילה / מקרה	24-TSSOP (0.173, רוחב 4.40 מ"מ)
הר השטח	כֵּן
מספר הסיכות	24
מִשׁקָל	89.499445mg
מספר I/OS	16
טמפרטורת הפעלה	-40 מעלות צלזיוס ~ 85 מעלות צלזיוס
אריזה	שְׁפוֹפֶרֶת
קוד JESD-609	E4
קוד PBFREE	כֵּן
סטטוס חלק	פָּעִיל
רמת רגישות לחות (MSL)	1 (ללא הגבלה)
מספר הסיומות	24
קוד ECCN	אוזן99
סיום מסוף	ניקל/פלדיום/זהב (NI/PD/AU)
קוד HTS	8542.39.00.01
מתח - אספקה	4.5V ~ 5.5V
מיקום מסוף	כָּפוּל
צורת מסוף	אגף שחף
טמפרטורת שיא מחדש (° C)	260
מתח אספקה	3.3V
מגרש מסוף	0.65 מ"מ
מספר חלק בסיס	PCF8575
ספירת סיכה	24
מספר תפוקות	16
סוג פלט	דחיפה
מתח אספקת הפעלה	5.5V
ספקי כוח	3/5V
מִמְשָׁק	I2c, smbus
מספר היציאות	2
מספר הקטעים	16
תדר שעון	400kHz
אספקת זרם-מקס	0.2mA
הפסק פלט	כֵּן
זרם - מקור פלט/כיור	10mA / 25mA
תכונות	POR
גוֹבַה	1.2 מ"מ
מֶשֶׁך	7.8 מ"מ
רוֹחַב	4.4 מ"מ
עוֹבִי	1 מ"מ
התקשות קרינה	לֹא
סטטוס ROHS	תואם ROHS3
עופרת חופשית	עופרת חופשית

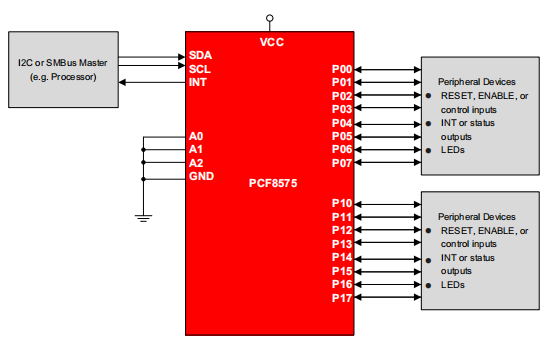

ייצוג סכמטי

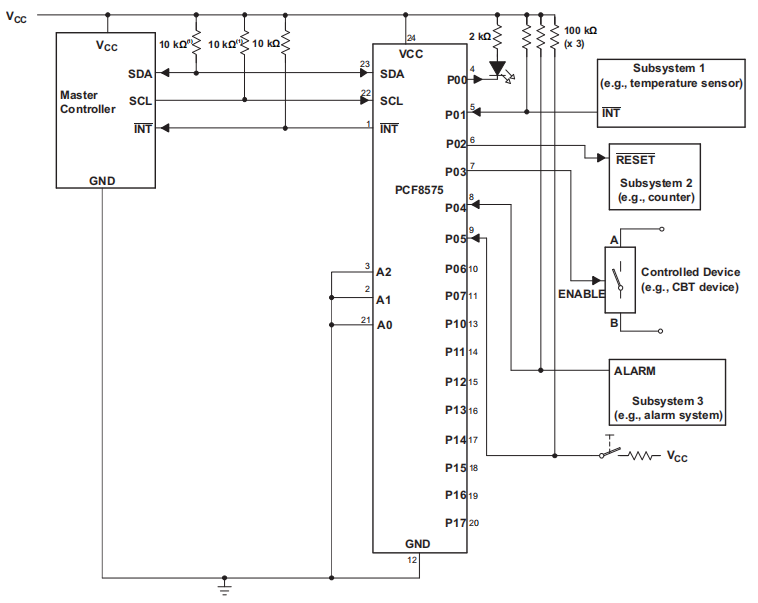

מעגל יישומים

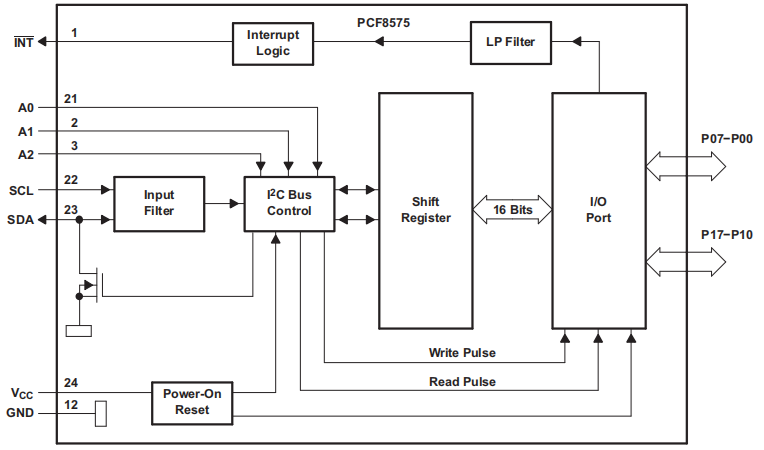

תרשים לוגי

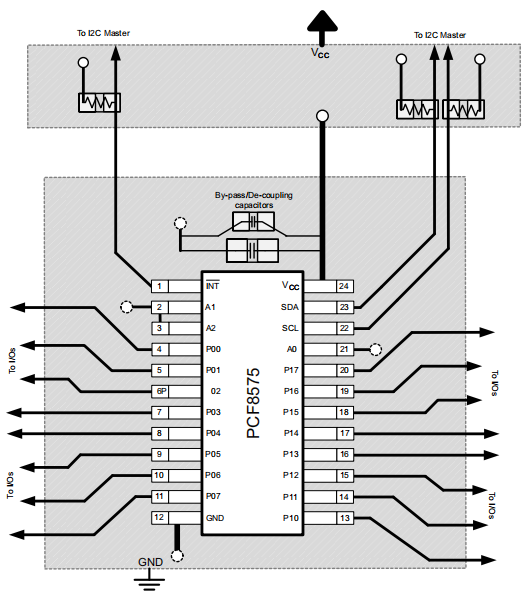

איור פריסה

שימושים מגוונים ב- PCF8575

ה- PCF8575, מרחיב קלט/פלט רב -תכליתי, משפיע באופן משמעותי על זירות טכנולוגיות שונות.היישומים המגוונים שלה נמשכים על פני טלקומוניקציה, מחשוב אישי ומעבר לה, ומדגימים את יכולתו בניהול חיבורים היקפיים מרובים ביעילות.

ציוד טלקומוניקציה

בענף התקשורת, ה- PCF8575 משפר ציוד כמו יחידות פילטר על ידי הרחבת יכולות GPIO, ומאפשר שליטה ודיוק מדויקים יותר בסביבות עיבוד אותות מורכבות.יכולת ההסתגלות שלה משמשת כשותף אמין עבורך השואף לעדן מערכות, ומבטיח קישוריות יציבה וניהול אותות מדויקים.

תשתית שרת

רכיב זה מאפשר פעולות יעילות בתוך תשתיות שרת, ומציע חיבורים הניתנים להתאמה הפעילים להגדרות ביקוש גבוה.זה מעניק לך את הרוחב כדי לייעל את עיצובי השרתים עם גמישות ומדרגיות, ומאכלס דרישות מתפתחות עם שינויים מינימליים בחומרה.

נתבי רשת

ה- PCF8575 ממלא תפקיד תומך בנתבי רשת על ידי הרחבת תכנות המכשיר וקישוריות.על ידי סיוע בפיתוח נתבים המתמקדים בחוסן וביכולת ההסתגלות, זה עוזר ליצור פתרונות מתוחכמים שמנהלים למעשה את הגדלת תנועת הנתונים.

מכשירי מחשוב אישיים

בעולם המחשוב האישי, מרחיב קלט/פלט זה מציע לך את הגמישות לחדש את ציוד היקפי ושיפורים מבלי שתוגבל יתר על המידה על ידי מגבלות ארכיטקטורה של המערכת.זה מעודד יצירתיות בעיצוב חומרה, ומקדמת טכנולוגיות נגישות לשווק ביעילות.

אלקטרוניקה צרכנית

בשוק האלקטרוניקה הצרכנית המהירה, PCF8575 מרחיב את תכונות המכשיר ללא הנטל של עיצובים מחדש גדולים.יכולת זו מאפשרת לחברות להציג תכונות עדכניות בעיצובים קומפקטיים, ולסייע לקיים נוכחות תחרותית בתעשייה המתפתחת כל הזמן.

מערכות אוטומציה תעשייתיות

ה- PCF8575 מסייע לאוטומציה תעשייתית, ומאפשר בקרת וניטור תהליכים יוצאי דופן.על ידי הצעת קישוריות מסוכנת, היא תומכת בניהול פעולות מתוחכמות, שיפור היעילות והפחתת השבתה בהגדרות הייצור.

מכשירים עם אפשרויות GPIO מוגבלות

עבור מכשירים המוגבלים על ידי זמינות GPIO נדירה, PCF8575 מציג פיתרון מהפכני על ידי הרחבת יציאות, ומאפשר שיפור ממשק למכשירים היקפיים.גמישות זו מעניקה את החדר היצירתי שלך לפיתוח פתרונות חדשניים המותאמים לצרכי המשתמש הספציפיים.

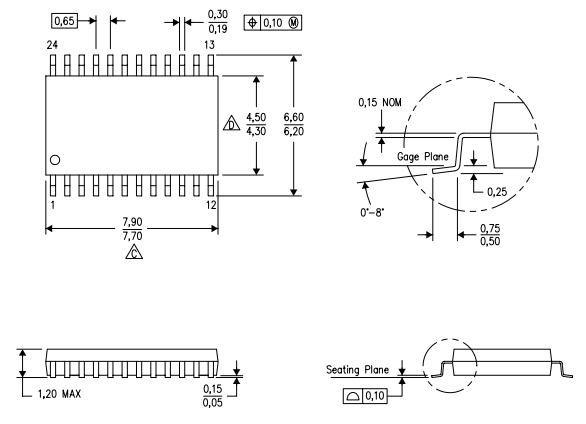

חֲבִילָה

יַצרָן

Texas Instruments (TI), שבסיסה בדאלאס, טקסס, תרמה תרומות מדהימות כ- Trailblazer בתעשיית המוליכים למחצה, בעיקר במעגלים משולבים.TI, הידוע באופן גלובלי בזכות רוחו החדשנית, השפיע באופן עמוק על התקדמות טכנולוגית רבות דרך פריצות הדרך שלה בעיבוד אנלוגי ומוטבע.עם הזמן החברה הרחיבה את אוסף הפטנטים הנרחב שלה והבטיחה נוכחות שוק חזקה, ומשקפת את הדחף המתמיד שלה למצוינות ולחדשנות.אירועים בחינוך וטכנולוגיה עוצבו על ידי מערך המוצרים המגוון של TI, כולל מכשירים כמו מחשבונים, בקרי מיקרו ומעבדים רב-ליבתיים.
