מדריך מקיף לשימוש בטרנזיסטור MJE350

הטרנזיסטור MJE350 הוא רכיב רב-תכליתי המתאים למשימות בעלות כוח בינוני ביישומים מיתוגיים וגם ליניאריים, במיוחד כאשר יש צורך בבקרת מתח גבוה.מאמר זה מספק מבט מעמיק על התכונות, המפרט, היישומים והשימושים הטובים ביותר שלו כדי לעזור לך להפיק את המרב מהטרנזיסטור האמין והמתאים הזה בפרויקטים אלקטרוניים שונים.

קָטָלוֹג

סקירה כללית של טרנזיסטור MJE350

ה MJE350 טרנזיסטור הוא רכיב רב -תכליתי המיועד לטיפול ברמות הספק בינוני במשימות ליניאריות ומיתוג.הוא בנוי לניהול המון מתח גבוה של עד 300 וולט, מה שהופך אותו לבחירה מצוינת בעבודה עם יישומי DC בעלי מתח גבוה.עם גבול זרם של 500mA, טרנזיסטור זה יכול לשמש ביעילות כמתג או מגבר על פני הגדרות מעגלים שונים.בין אם אתה עובד עם מתח גבוה או נמוך, MJE350 מציע גמישות, אפילו עבור מעגלים המונעים על סוללה.בנייתו מבטיחה שהיא יכולה להניע באופן אמין עומסים שונים, מה שהופך אותו למתאים למגוון רחב של יישומים אלקטרוניים.

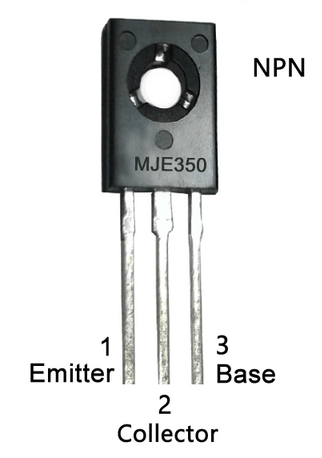

תצורת PIN של MJE350

דגם CAD עבור MJE350

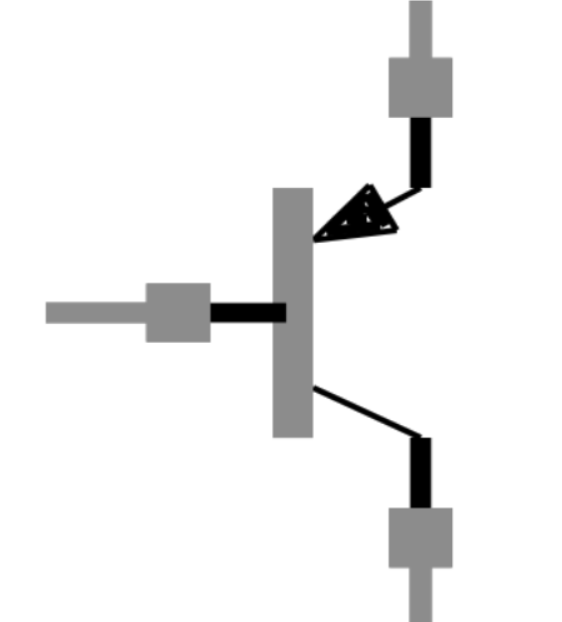

סמל MJE350

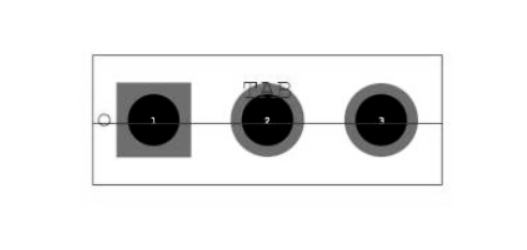

טביעת רגל MJE350

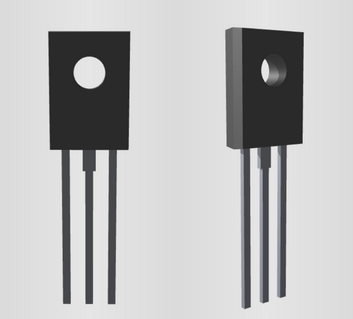

MJE350 דגם תלת מימד

מפרטים טכניים ל- MJE350

ה- Stmicroelectronics MJE350 כולל מגוון של מפרטים טכניים, תכונות ופרמטרים, ומאפשר לו לעבוד טוב עם רכיבים אחרים בעלי מאפיינים דומים.

סוּג	פָּרָמֶטֶר
סטטוס מחזור חיים	פעיל (עודכן לאחרונה: לפני 7 חודשים)
זמן ההובלה של המפעל	8 שבועות
צור ציפוי	פַּח
הַר	דרך החור
סוג הרכבה	דרך החור
חבילה / מקרה	TO-225AA, עד 126-3
מספר הסיכות	3
מִשׁקָל	4.535924G
חומר אלמנט טרנזיסטור	סִילִיקוֹן
מתח פירוט של אספן-פולט	300 וולט
מספר האלמנטים	1
hfe min	30
טמפרטורת הפעלה	150 מעלות צלזיוס TJ
אריזה	שְׁפוֹפֶרֶת
קוד JESD-609	E3
סטטוס חלק	פָּעִיל
רמת רגישות לחות (MSL)	1 (ללא הגבלה)
מספר הסיומות	3
קוד ECCN	אוזן99
מתח - דירוג DC	-300V
פיזור הכוח המקסימלי	20.8W
דירוג נוכחי	-500mA
מספר חלק בסיס	MJE350
ספירת סיכה	3
תצורת אלמנטים	אֶחָד
פיזור כוח	2.8W
חיבור מקרה	מְבוּדָד
כוח - מקסימום	20.8W
יישום טרנזיסטור	מעבר
סוג קוטביות/ערוץ	PNP
סוג טרנזיסטור	PNP
מתח פולט אספן (VCEO)	300 וולט
זרם אספן מקסימום	500mA
DC רווח נוכחי (HFE) (MIN) @ IC, VCE	30 @ 50mA 10V
זרם - ניתוק אספנים (מקסימום)	100μA ICBO
מתח בסיס אספן (VCBO)	300 וולט
מתח בסיס פולט (VEBO)	3V
גוֹבַה	11.05 מ"מ
מֶשֶׁך	7.8 מ"מ
רוֹחַב	2.9 מ"מ
להגיע ל- SVHC	אין SVHC
התקשות קרינה	לֹא
סטטוס ROHS	תואם ROHS3
עופרת חופשית	עופרת חופשית

מאפייני מפתח של MJE350

סוגי מכירות מועדפים על Stmicroelectronics

MJE350 זה זמין כאחד מסוגי המכירות המועדפים מ- Stmicroelectronics, הידוע ברכיבים אמינים ואיכותיים.זמינותה מבטיחה עקביות בביצועים ובמיקור קל.

סוג חבילה

סוג החבילה הוא עד 126 ומציע עיצוב קומפקטי שמתאים היטב למגמות אלקטרוניות שונות.חבילה זו מאפשרת פיזור חום יעיל, ומסייעת בשמירה על עמידות הרכיב.

זרם אספן מקסימום (IC)

הטרנזיסטור יכול להתמודד עם זרם אספן מקסימלי של -5A, מה שהופך אותו מתאים ליישומים הדורשים זרמים גבוהים יותר תוך שמירה על יציבות וביצועים.

מתח מקסימום-פולט-פולט (VCE)

עם מתח פולט מקסימלי של -300 וולט, טרנזיסטור זה יכול לפעול במעגלים הזקוקים לטיפול במתח גבוה, מה שהופך אותו למגוונת ביישומי כוח רבים.

מתח בסיס מקסימום של אספן (VCB)

הוא תומך במתח מקסימאלי של אספן בסיס של -300 וולט, ומספק גמישות בעיצובים הדורשים ביצועים יציבים במתחים מוגברים, במיוחד במעגלי ניהול חשמל.

מתח בסיס מקסימום פולט (VEBO)

לטרנזיסטור מתח בסיס מקסימלי של פולט של -5 וולט, מה שהופך אותו לתואם למעגלי בקרת מתח נמוך תוך שמירה על זרימת זרם יעילה.

פיזור אספן מקסימום (PC)

טרנזיסטור זה מטפל ביעילות עד 20 וואט של פיזור אספנים, ומטפל ביעילות בחום, ומבטיח פעולה מתמשכת אפילו ביישומים עתירי חשמל.

תדר מעבר מקסימום (ft)

עם תדר מעבר של 4 מגה הרץ, MJE350 מציע טיפול בתדר יעיל, התומך במעגלים הדורשים מהירויות מיתוג מתונות.

רווח זרם מינימלי ומקסימלי DC (HFE)

הרווח הנוכחי של טרנזיסטור זה (HFE) נע בין 30 ל -240, ומעניק לך אפשרויות גמישות לצרכי הגברה.טווח זה הופך אותו להתאמה בין דרישות המעגל המגוונות.

טמפרטורת אחסון וטמפרטורת הפעלה מקסימום

ניתן לאחסן ולהפעיל את ה- MJE350 בבטחה בין -65 ל- +150 מעלות צלזיוס, ולספק אמינות בסביבות נמוכות וגם בטמפרטורה גבוהה, ובכך להרחיב את היקף היישום שלו על פני תנאי אקלים שונים.

יישומים של טרנזיסטור MJE350

מעגלי מהפך ומעילי UPS

הטרנזיסטור MJE350 מתאים לשימוש במעגלי מהפך ו- UPS.ביישומים אלה זה עוזר בניהול המעבר בין כוח AC ו- DC, ומבטיח אספקת חשמל חלקה ואמינה במהלך כל מעבר.יכולתו של טרנזיסטור זה להתמודד עם מתח גבוה ורמות זרם מתונות הופכת אותו לבחירה אמינה במעגלים בהם יש צורך בזרימת כוח קבועה.

מיתוג ספקי חשמל

במיתוג ספקי חשמל, MJE350 פועל ביעילות כדי לשלוט על מחזורי ההפעלה המווסתים את רמות המתח והזרם.תהליך זה חיוני ביצירת אספקת חשמל עקבית ויעילה, מה שהופך אותו לשימושי במגוון רחב של מכשירים אלקטרוניים.תפקידה במיתוג ספקי כוח תורם גם למזעור אובדן אנרגיה, ומסייע בשיפור היעילות הכללית.

ספקי כוח לינאריים

במעגלי אספקת חשמל ליניארית, MJE350 מסייע בשמירה על תפוקת מתח קבוע, מה שהופך אותו לבחירה טובה ליישומים בהם נדרשת ויסות מתח מדויק.טרנזיסטור זה יכול להתמודד עם מתחי קלט גבוהים יותר תוך שמירה על תפוקה יציבה, המועילה במכשירים הדורשים מקור כוח נקי ומתמיד.

עיצובים של מטען סוללה

MJE350 נמצא לרוב במעגלי מטען סוללות בגלל יכולתו לנהל ביעילות מתח וזרם זרם.ביישומים אלה, הטרנזיסטור מווסת את מחזורי הטעינה, ומבטיח כי הסוללות נטענות בבטחה וביעילות.הביצועים האמינים שלה עוזרים להרחיב את חיי הסוללה ולשמור על מהירויות טעינה מיטביות.

מערכות הגברה שמע

במערכות שמע, MJE350 יכול לשמש כמגבר, ולהגביר את אותות שמע כדי להניע רמקולים או מכשירי פלט אחרים.מאפייני טרנזיסטור זה מאפשרים לו לנהל ביעילות רמות כוח, ולהבטיח פלט שמע ברור ועקבי.ניתן ליישם אותו בשלבים שונים של הגברת שמע, ולשפר את איכות הצליל וכוח הפלט.

מיתוג DC מתח גבוה

היכולת של MJE350 להתמודד עם מתח גבוה הופכת אותו לאידיאלי ליישומי החלפת DC.במערכים אלה, הטרנזיסטור מפעיל וכיבוי זרמי DC עם אמינות גבוהה, מה שמועיל במעגלים בהם נדרשת בקרת מתח גבוהה.תכונה זו שימושית במיוחד בפרויקטים הכרוכים בציוד DC כוח גבוה או בכיתה תעשייתית.

עיצובים של בקר מנוע

ה- MJE350 יכול גם לתפקד ביעילות במעגלי בקר מנוע, שם הוא מסייע בניהול זרימת הזרם כדי להניע מנועים.טרנזיסטור זה תומך בשליטה מדויקת על מהירות ופעולה של המנוע, מה שהופך אותו לרכיב שימושי ביישומים מונעים מוטוריים.סובלנות המתח הגבוה שלה מאפשרת להשתמש בה בבטחה בעיצובים הכרוכים בשליטה מוטורית ברמות כוח מגוונות.

דגמים שווים ל- MJE350

• MJE1101

• • MJE1102

• • MJE1103

• • MJE1123

• • MJE340

טרנזיסטור משלים עבור MJE350

טרנזיסטור ה- NPN המשלים ל- MJE350 הוא ה- MJE340ו

מדריך לשימוש ב- MJE350

הטרנזיסטור MJE350 יכול להתמודד עם משימות רבות לשימוש כללי, כגון החלפת אותות והגברה.הודות ליכולתה לעבוד עם מעגלי מתח גבוה ונמוכים, כולל מערכים מבוססי סוללה, זה מתאים למגוון פרויקטים.זה שימושי במיוחד כשאתה צריך להניע עומסים שונים, מממסרים לטרנזיסטורים אחרים, תלוי בהגדרה שלך.מעבר למיתוג בסיסי, MJE350 עובד גם טוב במעגלי שמע, אם כמגבר עצמאי או כחלק משלב הגברה רחב יותר.עם זרם האספנים המרבי של 500MA, הוא מציע ביצועים ויכולת הסתגלות אמינים על פני עיצובים אלקטרוניים שונים.

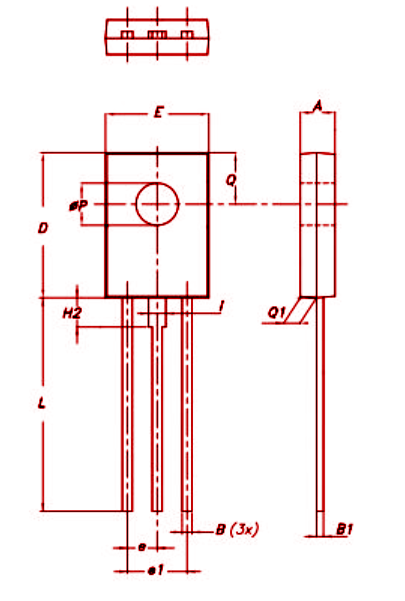

מידע על חבילה של MJE350

אודות Stmicroelectronics

Stmicroelectronics הוא שם מבוסס היטב בתעשיית המוליכים למחצה, ויוצר פתרונות המותאמים לצרכים אלקטרוניים מודרניים.המומחיות החזקה של החברה בשילוב סיליקון ומערכות אפשרה לה לתמוך במגוון רחב של יישומים, החל מיקרואלקטרוניקה כללית ועד עיצובים מיוחדים מאוד.Stmicroelectronics, הידועה בטכנולוגיית המערכת המתקדמת שלה (SOC), מעורבת ביצירת מוצרים התורמים לקישוריות ופונקציונליות מודרנית של המכשירים.עם נוהלי ייצור אמינים והתמקדות בחדשנות, המוצרים שלהם עומדים בדרישות המתפתחות של נוף האלקטרוניקה.

גיליון נתונים PDF

גיליון נתונים MJE340:

MJE340.PDF

שאלות נפוצות [שאלות נפוצות]

1. מה הופך את ה- MJE350 לבחירה טובה ליישומי DC בעלי מתח גבוה?

ה- MJE350 יכול להתמודד עם עד 300 וולט במתח עומס, מה שהופך אותו לבחירה חזקה עבור מעגלי DC בעלי מתח גבוה הזקוקים לקיבולת מתח אמין.

2. כיצד יש להשתמש ב- MJE350 להפעלה בטוחה?

כדי לשמור על ה- MJE350 בפועל בבטחה לאורך זמן, השתמש בו בכ- 20% מתחת לדירוג המרבי שלו.עם מתח פולט מקסימלי של -300 וולט, הגבל את המתח המופעל על 240 וולט ומטה.עבור זרם אספן מרבי של 500mA, שמור אותו מתחת ל -400mA.מומלץ לנקות קירור, ויש לשמור עליו בין -65 מעלות צלזיוס ל- +150 מעלות צלזיוס לביצועים הטובים ביותר.

3. איפה MJE340 TO-12611 בדרך כלל רכוב?

MJE340 TO-12611 מותקן בדרך כלל בפורמט SOT-32, ואילו ה- MJE350 הוא טרנזיסטור PNP המשלים שלו המשמש במעגלים בעלי מתח גבוה ומטרה כללית.

4. מהו סוג ה- PNP המשלים עבור MJE340?

הטרנזיסטור MJE350 משמש כסוג המשלים PNP עבור MJE340.

5. אילו סוגים של יישומים מתאימים ל- MJE350?

ה- MJE350 מיועד למשימות חשמל בינוניות ביישומים ליניאריים וגם במיתוג.

6. מהו מתח העומס המרבי עבור MJE350?

ה- MJE350 יכול להתמודד עם מתח עומס מקסימלי של 300 וולט.

7. מה העומס הנוכחי הגבוה ביותר בו יכול MJE350 לטפל?

ה- MJE350 מדורג בעומס זרם מקסימלי של 500mA או 0.5A DC.

8. אילו סוגים של מעגלים תואמים ל- MJE350?

ה- MJE350 עובד היטב במעגלי מתח נמוך ובהתקנות המופעלות על ידי סוללות, ומספק צדדיות על פני דרישות כוח שונות.
