מדריך מקיף ל 547 סוגי טרנזיסטור ויישומיהם

במאמר זה נחקור את הטרנזיסטור BC547, טרנזיסטור צומת דו קוטבי NPN הנפוץ (BJT) הידוע בזכות הרבגוניות שלו בהגברת ויישומי החלפתו.בין אם אתה עובד על פרויקט אלקטרוניקה DIY או בעיצוב מעגלים מורכבים, BC547 מציע פיתרון אמין ויעיל לניהול זרמים ואותות במגוון מערכות אלקטרוניות.לאורך כל פוסט זה, אנו נחפור במפרט הטכני שלה, תצורות PIN ויישומים בפועל, ונספק הבנה מקיפה של האופן בו רכיב קטן ועם זאת חזק יכול לשפר את ביצועי המעגל.

קָטָלוֹג

1. הבנת הטרנזיסטור BC547

2. תצורת סיכת טרנזיסטור BC547

3. מודל CAD של טרנזיסטור BC547

4. מאפיינים ומפרט של טרנזיסטור BC547

5. עקרון העבודה של טרנזיסטור BC547

6. BC547 מדינות הפעלה טרנזיסטור

7. מעגלי יישום טרנזיסטור BC547

8. בניית מתג מגע הפעלה/כיבוי עם הטרנזיסטור BC547

9. כיצד להגביר אותות עם טרנזיסטור BC547

10. טרנזיסטורים מקבילים ביותר ל- BC547

11. שימושים מגוונים בטרנזיסטור BC547

Comprehensive Guide to 547 Transistor Types and Their Applications

הבנת הטרנזיסטור BC547

THE BC547 הוא טרנזיסטור צומת דו קוטבי של NPN (BJT) הכולל שלושה לידים: פול (E), אספן (C) ובסיס (B).טרנזיסטור זה מצטיין בהגברה ומיתוג זרמים, שכן זרם בסיס קטן יכול לווסת זרם גדול משמעותית בין האספן לפולט.ה- BC547 מוערך על הרבגוניות שלו ביישומים אלקטרוניים שונים, ומתהדר ברווח זרם (HFE) שיכול להגיע עד 800.

טרנזיסטורים של NPN כמו ה- BC547 נבדלים מטרנזיסטורים של אפקט שדה (FET) בגלל אופיים בשליטה הנוכחית.בעזרת זרימת אלקטרונים, ה- BC547 עובר ביעילות בין מצבים גבוהים ונמוכים.הרווח הגבוה שלו הופך אותו לבחירה מצוינת להגברת שמע, ומאפשר חיזוק איתות יעיל כאשר הדיוק הוא רציני.היישומים הנפוצים של הטרנזיסטור כוללים הגברת אותות בתדר נמוך במערכות שמע, משדרי רדיו קטנים ושלבי מגבר לפני שמע, ומבטיחים חוזק האות הרצוי במינימום עיוות.

BC547 מצוין גם במתח הרוויה הנמוך שלו, המקדם שימוש יעיל בחשמל, במיוחד במכשירים המופעלים על ידי סוללות.כאשר משתמשים בו במעגלים, לרוב הוא מלווה בנגדים לניהול זרם הבסיס ולשמור על יציבות.לדוגמה, הגדרה טיפוסית כוללת נגן של 10 ק"ג אוהם בבסיס, מגביל את הזרם ומונע נזק טרנזיסטור.זה מדגים את החשיבות של הבנת אינטראקציות רכיבים במעגלים אלקטרוניים.

תצורת סיכת טרנזיסטור BC547

Fig.1 Pin Configuration of BC547 Transistor

מספר סיכה	שם סיכה	תיאור סיכה
1	אַסְפָן	נוֹכְחִי זורם בטרמינל האספנים.
2	בָּסִיס	זֶה סיכה שולטת בהטיה של הטרנזיסטור.
3	פולט	נוֹכְחִי זורם לטרנזיסטור דרך מסוף הפולט.

דגם CAD של טרנזיסטור BC547

מודל מעגל הטרנזיסטור BC547

Fig.2 BC547 Transistor Circuit Model

דגם חבילת הטרנזיסטור BC547

Fig.3 BC547 Transistor Package Model

מאפיינים ומפרט של טרנזיסטור BC547

פָּרָמֶטֶר	עֵרֶך
טרָנזִיסטוֹר סוּג	NPN
זֶרֶם יָשָׁר רווח נוכחי (HFE)	800
רָצִיף זרם אספן (IC)	100ma
בסיס פולט מתח (VBE)	6V
מַקסִימוּם זרם בסיס (ib)	5ma
מַעֲבָר תֶדֶר	300 מגה הרץ
כּוֹחַ בִּזבּוּז	625MW
חֲבִילָה סוּג	TO-92
מַקסִימוּם טמפרטורת אחסון וטמפרטורת הפעלה	-65 ל- +150 מעלות צלזיוס

עקרון העבודה של טרנזיסטור BC547

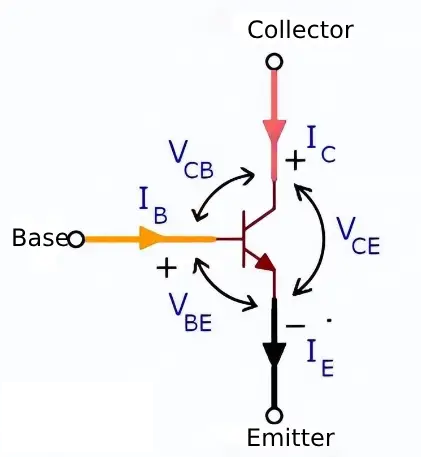

Fig.3 Working principle of the BC547 transistor

טרנזיסטור BC547, סוג של טרנזיסטור צומת דו קוטבי NPN (BJT), מתפקד בעיקר דרך האינטראקציות הדינאמיות של מתחים וזרמים בשלושת המסופים שלו: בסיס, פולט ואספן.

פעולת פולט בסיסית

לאחר יישום מתח על מסוף הבסיס, זרם מקביל זורם מהבסיס לפולט.הזרימה הנוכחית הזו ממלאת תפקיד מרכזי במודולציה של פעולת הטרנזיסטור.בשימושים בפועל, מתח פולט הבסיס (VBE) עבור טרנזיסטורים מבוססי סיליקון כמו BC547 בדרך כלל נע בין 0.6 וולט ל 0.7 וולט, טווח שימושי לביסוס המצב המוטה קדימה לזרם בסיס כדי לזרום לפולטושליטה מדויקת על מתח פולט בסיס זה היא בסיסית במעגלים אלקטרוניים בפועל.הבטחת מיתוג והגברה של טרנזיסטור אמין דורשת שיקולי עיצוב קפדניים.וריאציות קלות ב- VBE יכולות לשנות באופן משמעותי את ביצועי הטרנזיסטור, ולהכריח אותך לגרום להשפעות סביבתיות כמו תנודות טמפרטורה.

פעולת אספן-בסיס ופולט אספן

המתח בין האספן לבסיס (VCB) מאופיין באספן חיובי ובסיס שלילי.מצב הטיה הפוכה זה מעכב את זרימת הזרם מהאספן לבסיס בנסיבות רגילות.הזרם העיקרי הזורם דרך הטרנזיסטור מופנה מהאספן לפולט, מווסת על ידי זרם הבסיס.מתח פולט-פולט (VCE) מציג מתח חיובי אצל האספן ומתח שלילי בפולט, ומאפשר את זרימת הזרם מהאספן לפולט.הקשר המורכב בין VCE לזרמים בתוך הטרנזיסטור הוא בסיסי להבנת התנהגותו באזורים מבצעיים שונים, כולל פעילים, רוויה וניתוק.

BC547 מדינות הפעלה טרנזיסטור

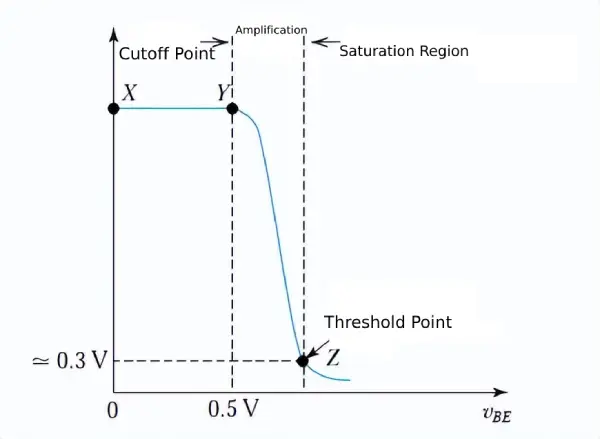

Fig.4 Operating states of the BC547 transistor

הטרנזיסטור BC547 פועל בשלושה אזורים מובחנים: הגברה, רוויה וניתוק.אזורים אלה מגדירים כיצד הטרנזיסטור מתפקד במגוון יישומים אלקטרוניים.

אזור הגברה

באזור ההגברה, צומת הפולט מוטה קדימה ומנהל זרם.צומת האספנים מוטה הפוך.תצורה זו מאפשרת לטרנזיסטור לתפקד כמגבר זרם, בו זרם קלט קטן בבסיס מניב זרם פלט גדול יותר באספן.ערך הבטא (β) של הטרנזיסטור מכתיב את חלקו של הרווח הנוכחי הזה.בעת תכנון מגברי שמע, יכולתו של הטרנזיסטור להעצים אותות חלשים לאלו חזקים יותר מבטיחה שלמות האות וכוח החוזק על פני מרחקי ההולכה.יישום זה של אזור ההגברה מדגיש את התפקיד העיקרי של טרנזיסטורים בשמירה על איכות השמע המועבר.

אזור הרוויה

באזור הרוויה, צמתים הפולטים וגם האספנים מוטים קדימה.הטרנזיסטור פועל כמו מתג סגור, ומאפשר לזרם מקסימאלי לנסוע מהאספן לפולט.מצב זה שימושי מאוד במיתוג יישומים.לדוגמה, שליטה על כוח לעומס, כגון החלפת נוריות LED או מנועים בפרויקטים המונעים על ידי מיקרו-בקר ויעילות במעגלי לוגיקה דיגיטליים על ידי ניהול זרמים מדהימים עם אותות דיגיטליים בעלי עוצמה נמוכה.יכולתו של הטרנזיסטור לפעול כמו מתג באזור הרוויה מציגה את הרבגוניות שלו ביישומי בקרה שונים, ומשפרת את היעילות והביצועים של מערכות אלקטרוניות.

אזור ניתוק

באזור הניתוק, צומת הפולט וגם האספנים מוטים הפוך.אין זרימות זרם בין האספן לפולט, מה שהופך את הטרנזיסטור להתנהג כמו מתג פתוח. מצב זה פעיל בטרנזיסטורים אלקטרוניקה דיגיטלית באזור הניתוק משמשים ליצירת שערי היגיון המייצגים מצבים בינאריים ועל ידי מניעת זרימת זרם, טרנזיסטורים תורמים לטיפולהיגיון בינארי הדרוש לעיבוד חישוב ועיבוד אותות דיגיטליים.ביישומים מעשיים כמו מעבדים מיקרו, טרנזיסטורים עוברים במהירות בין מצבי ניתוק לרוויה כדי לעבד ביעילות הוראות.מיתוג מהיר זה משמש לביצועים של אלקטרוניקה דיגיטלית.

מעגלי יישום טרנזיסטור BC547

• •טרנזיסטור BC547 כמתג : הטרנזיסטור BC547 מצטיין כמתג, ומעבר באלגנטיות בין אזורי רוויה לניתוק.ברוויה היא משמשת כמתג סגור, בעודו בניתוק, הוא משמש כמתג פתוח.הסוד טמון בזרם הבסיס, השולט בעדינות במעבר זה.

• •טרנזיסטור כמתג סגור: כאשר זרם בסיס נאות זורם, הטרנזיסטור נכנס לאזור הרוויה.כאן, הזרם זורם בחופשיות בין האספן לפולט, ובאופן יעיל "סוגר" את המתג ומקל על מעבר זרם במעגל.במסגרות תעשייתיות, תכונה זו נרענת לרוב לאוטומציה של תהליכים המשתוקקים למנגנוני מיתוג אמין.

• •טרנזיסטור כמתג פתוח: ללא זרם בסיס, הטרנזיסטור עובר לאזור הניתוק, ובכך "פותח" את המתג.פעולה זו עוצרת כל זרם פולני אספן, ומפסיק את הזרימה במעגל.התנהגות זו מוכיחה שלא יסולא בפז במעגלים המחייבים מצב ברורה/כיבוי.יישומים שופעים בשערים אלקטרוניים ובמעגלי לוגיקה.

• •BC547 ביישומי מתג: לאחר יישום אות חיובי על בסיסו, הטרנזיסטור מתנהל, ומאפשר לזרם לעבור בעומס מחובר כמו LED.מעגלים אלה יוצרים את הסלע של בקרי הפעלה/כיבוי בסיסיים.אוטומציה של מערכות ויחידות בקרה אלקטרוניות משתמשים לעתים קרובות עיקרון זה לניהול עומסים ואותות בעדינות.

בניית מתג מגע הפעלה/כיבוי עם הטרנזיסטור BC547

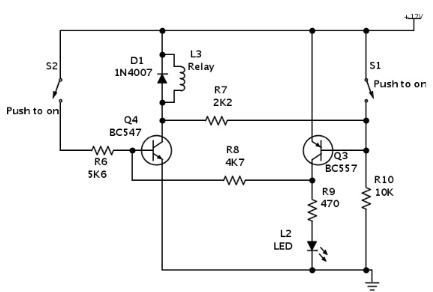

Fig.5 ONOFF Touch Switch Using the BC547

מעגל זה ממנף את בסיס הטרנזיסטור Q3 להפעלת ממסר פיקוד.כאשר מתג S2 נפתח, הוא מפעיל את הממסר באמצעות Q4 ומאיר LED, ומראה שהעוצמה זורמת.לעומת זאת, לחיצה על מתג S1 משבשת את הממסר על ידי השפעה על Q4 דרך בסיס Q3, וגורמת לכיבוי ה- LED.מרכז המעגל הזה טמון במשחק הגומלין בין טרנזיסטורים Q3 ל- Q4.טרנזיסטור הרבעון השלישי ממלא תפקיד מרכזי בקביעת מצבו המבצעי של הממסר.זרם מינורי בבסיס Q3 מנהל זרמים גדולים יותר העוברים בנתיב פולני האספנים שלו, ומציג את יכולת ההגברה של הטרנזיסטור.

כאשר נפתח S2 הוא משקף את החלטת המשתמש להפעיל את המעגל.זה מאפשר זרם לבסיס Q3, אשר אז רווי Q4.פעולה זו מדליקה את הממסר ומדליקה את ה- LED, ומסמנת מצב 'ON'.לעומת זאת, לחיצה על S1AlTers את הזרימה הנוכחית לבסיס Q3.שינוי זה גורם לניתוק Q4.הממסר אז מבטל, מכבה את ה- LED ומציין מצב 'כבוי'.מערכת זו מעסיקה מהורהר טרנזיסטורים בתפקיד מיתוג, ולא רק להגברה.

כיצד להגביר אותות עם טרנזיסטור BC547?

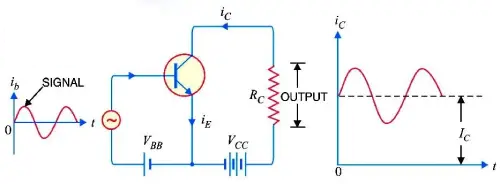

Fig.6 BC547 Transistor as an Amplifier

כאשר מופעל באזור הפעיל שלו, טרנזיסטור BC547 משפר את האותות החלשים המוצגים בבסיסו.מנגנון ההגברה מסתמך על זרם בסיס צנוע המעורר זרם אספן גדול משמעותית, הנשלט על ידי \ (ic = \ beta ib \).כאן, \ (\ beta \) מסמל את הרווח הנוכחי של הטרנזיסטור.הפלט המוגבר שומר על קשר פרופורציונאלי לאות קלט הבסיס, תכונה ראשונית המניעה את השימוש הנרחב שלה בעיבוד אותות ותקשורת.

אתה יכול לעתים קרובות להשתמש בטרנזיסטור BC547 ביישומים שונים, כולל מגברי שמע, חיישנים ומעגלים אלקטרוניים אחרים הזקוקים להגברת האות.כדי להשיג ביצועים מיטביים, זה חשוב להטות בדיוק את הטרנזיסטור, להבטיח שהוא פועל באזור הפעיל.תרגול זה מאבטח הגברה ליניארית וממנע עיוות, בסיסי לשמירה על בהירות האות ויושרה.

הגדרת רשת מחלקת מתח יציבה נדרשת לצורך הטיה נאותה של הטרנזיסטור BC547.הגדרה זו מייצבת את מתח הבסיס, ומבטיחה פעולה קבועה אפילו עם שינויים בטמפרטורה או בפרמטרים של טרנזיסטור.יתר על כן, בחירת הנגד העומס המחובר לאספן משפיעה על ההגברה והליניאריות.במעגלי הגברה שמע, למשל, נגן העומס נבחר בקפדנות להתיישר עם עכבה של השלב שלאחר מכן, ובכך מיטוב את העברת האות ומזעור האובדן.

טרנזיסטורים מקבילים מובילים ל- BC547

טרנזיסטורי PNP משלימים

• •BC557

• •BC558

תחליפים ושווים ל- BC547

• •BC548

• •BC549

• •2N2222

• •2N3904

• •2N4401

• •BC337

מכשיר הרכבה על פני השטח (SMD) מקבילות ל- BC547

• •BC847

• •BC847W

• •BC850

שימושים מגוונים בטרנזיסטור BC547

הטרנזיסטור BC547 מבדיל את עצמו עם צדדיות מדהימה, ומוצא מקום ביישומים רבים כמו הגברה נוכחית, מגברי שמע, נהגי LED, נהגי ממסר, מיתוג מהיר, מעגלי אזעקה, מעגלים מבוססי חיישנים ואחרים.בעיצובים של מעגלים הדורשים פונקציות מיתוג והגברה אמינות, הוא משמש כאלמנט יסודי.

הגברה נוכחית

ה- BC547 משמש בהרחבה למשימות הגברה שוטפות.הגברה נוכחית מדויקת במעגלים אלקטרוניים פעילה לתפקוד נכון של רכיבים במורד הזרם.לדוגמה, אותות זרם קטנים מחיישנים זקוקים לעתים קרובות להגברה בכדי להניע עומסים גדולים יותר, משימה המנוהלת ביעילות על ידי BC547.

מגברי שמע

BC547 נפרס בדרך כלל בהגברת שמע.זה משפר את אותות שמע בעלי עוצמה נמוכה לרמות כוח גבוהות יותר המסוגלות להניע רמקולים, ובכך להפיק צליל נשמע.היציבות של הטרנזיסטור ומאפייני הרעש הנמוכים הופכים אותו מתאים ליישומי שמע עם נאמנות גבוהה.

נהגי LED

ה- BC547 מופיע לעתים קרובות במעגלי נהג LED.יכולתו להתמודד עם זרם נאות ומאפייני המיתוג המעולים שלו הופכים אותו לאידיאלי לנהיגה נוריות LED.כאשר הוא מוגדר כראוי, הטרנזיסטור מבטיח נוריות LED פועלות ביעילות, שמירה על רמות הבהירות הרצויות ומניעה תנאי זרם יתר.

נהגי ממסר

במעגלי הנהג ממסר, BC547 מתפקד כמתג לממסרי בקרה.יישום זה משתמש ביכולתו של הטרנזיסטור להגביר אותות בקרה קטנים כדי להניע את הזרם הגדול יותר הנדרש עבור הממסר.אתה יכול לשלב את BC547 במערכות אוטומציה לניהול ממסרים אלקטרומכניים, ומספק שיטה אמינה לבידוד אותות בקרה ממעגלים בעלי עוצמה גבוהה.

מיתוג מהיר

ה- BC547 מצטיין ביישומי מיתוג מהיר בגלל זמני התגובה המהירה שלו.התאמה למעגלים דיגיטליים, שבהם משתמשים במצבים מהירים בין מצבים ומכבים, מדגיש את משמעותו.משולב במעגלי תזמון ומערכות ייצור דופק, ביצועיו מבטיחים שליטה ודיוק מדויקים.

מעגלי אזעקה

במעגלי אזעקה, ה- BC547 מגלה ומגביר שינויים עדינים באותות חיישנים, ומפעיל אזעקות בתנאים מוגדרים.הביצועים האמינים של הטרנזיסטור בסיסיים במערכות אבטחה, בהן נדרשות תגובות עקביות ומהירות לתנאי קלט משתנים.

מעגלים מבוססי חיישנים

מעגלים מבוססי חיישנים מרוויחים משמעותית מהיכולת של BC547 להגביר אותות ברמה נמוכה.לאחר מכן ניתן לעבד או להשתמש באותות מוגברים אלה או להשתמש בהפעלת רכיבים אחרים במעגל.הדיוק שלה ביישומים כאלה מדגיש את תפקידה בפיתוח ציוד חושי רגיש ומדויק.
